12. 在如图所示的电路中,下列说法不正确的是 （
A.若开关$\mathrm{S}_{1}$、$\mathrm{S}_{3}$断开,$\mathrm{S}_{2}$闭合,则两灯串联
B.若开关$\mathrm{S}_{1}$、$\mathrm{S}_{3}$闭合,$\mathrm{S}_{2}$断开,则两灯并联
C.当三个开关都闭合时,只有灯$\mathrm{L}_{2}$发光
D.若开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$闭合,$\mathrm{S}_{3}$断开,只有灯$\mathrm{L}_{2}$发光
C
）A.若开关$\mathrm{S}_{1}$、$\mathrm{S}_{3}$断开,$\mathrm{S}_{2}$闭合,则两灯串联
B.若开关$\mathrm{S}_{1}$、$\mathrm{S}_{3}$闭合,$\mathrm{S}_{2}$断开,则两灯并联
C.当三个开关都闭合时,只有灯$\mathrm{L}_{2}$发光
D.若开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$闭合,$\mathrm{S}_{3}$断开,只有灯$\mathrm{L}_{2}$发光
答案
12.C
解析
【分析】要判断电路中开关通断时的用电器工作情况，需从电源正极出发，沿导线梳理电流路径，明确串联（电流一条路径）、并联（电流多条路径）、电源短路（电流不经过用电器直接回负极）的特点，逐一分析各选项的电流走向，找出不正确的说法。
【解析】
选项A：当$\mathrm{S}_{1}$、$\mathrm{S}_{3}$断开，$\mathrm{S}_{2}$闭合时，电流只有一条路径：电源正极→$\mathrm{L}_{1}$→$\mathrm{S}_{2}$→$\mathrm{L}_{2}$→电源负极，两灯依次连接，属于串联，A说法正确。
选项B：当$\mathrm{S}_{1}$、$\mathrm{S}_{3}$闭合，$\mathrm{S}_{2}$断开时，电流有两条独立路径：①电源正极→$\mathrm{S}_{1}$→$\mathrm{L}_{1}$→$\mathrm{S}_{3}$→电源负极；②电源正极→$\mathrm{L}_{2}$→$\mathrm{S}_{3}$→电源负极，两灯两端分别接在电源两端，属于并联，B说法正确。
选项C：当三个开关都闭合时，电流从电源正极出发，经$\mathrm{S}_{1}$→$\mathrm{S}_{2}$→$\mathrm{S}_{3}$直接回到电源负极，没有经过任何用电器，造成电源短路，两灯都不发光，并非只有$\mathrm{L}_{2}$发光，C说法错误。
选项D：当$\mathrm{S}_{1}$、$\mathrm{S}_{2}$闭合，$\mathrm{S}_{3}$断开时，电流仅通过$\mathrm{L}_{2}$形成通路，$\mathrm{L}_{1}$所在路径被断开，只有$\mathrm{L}_{2}$发光，D说法正确。
【答案】C
【知识点】串联电路、并联电路、电源短路
【点评】本题考查电路连接方式的判断，核心是分析开关通断时的电流路径，需明确串并联的定义和电源短路的危害，是电路基础题，需掌握电流走向的分析方法。
【难度系数】0.5
【解析】
选项A：当$\mathrm{S}_{1}$、$\mathrm{S}_{3}$断开，$\mathrm{S}_{2}$闭合时，电流只有一条路径：电源正极→$\mathrm{L}_{1}$→$\mathrm{S}_{2}$→$\mathrm{L}_{2}$→电源负极，两灯依次连接，属于串联，A说法正确。
选项B：当$\mathrm{S}_{1}$、$\mathrm{S}_{3}$闭合，$\mathrm{S}_{2}$断开时，电流有两条独立路径：①电源正极→$\mathrm{S}_{1}$→$\mathrm{L}_{1}$→$\mathrm{S}_{3}$→电源负极；②电源正极→$\mathrm{L}_{2}$→$\mathrm{S}_{3}$→电源负极，两灯两端分别接在电源两端，属于并联，B说法正确。
选项C：当三个开关都闭合时，电流从电源正极出发，经$\mathrm{S}_{1}$→$\mathrm{S}_{2}$→$\mathrm{S}_{3}$直接回到电源负极，没有经过任何用电器，造成电源短路，两灯都不发光，并非只有$\mathrm{L}_{2}$发光，C说法错误。
选项D：当$\mathrm{S}_{1}$、$\mathrm{S}_{2}$闭合，$\mathrm{S}_{3}$断开时，电流仅通过$\mathrm{L}_{2}$形成通路，$\mathrm{L}_{1}$所在路径被断开，只有$\mathrm{L}_{2}$发光，D说法正确。
【答案】C
【知识点】串联电路、并联电路、电源短路
【点评】本题考查电路连接方式的判断，核心是分析开关通断时的电流路径，需明确串并联的定义和电源短路的危害，是电路基础题，需掌握电流走向的分析方法。
【难度系数】0.5

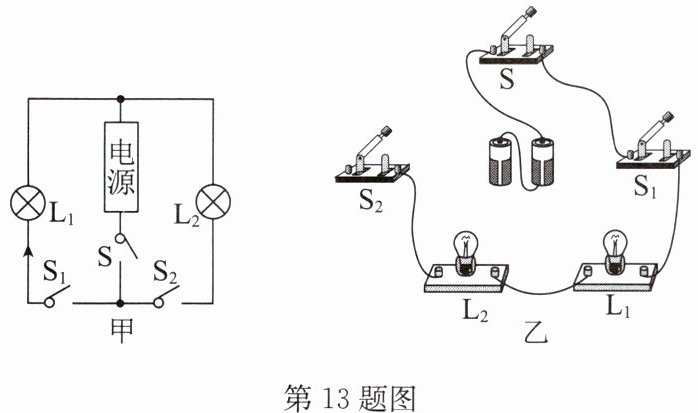

13.小明利用灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$，三个开关$\mathrm{S}$、$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，一个电池组及导线若干组装电路，按要求设计的电路图如图甲所示.
(1)电路图中灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$是
(2)根据已知电路图中电流的方向（黑色箭头），判断电源上端是
(3)连接的实物电路如图乙所示，请用笔画线代替导线将实物图中未连接好的导线补充完整.（连线不许交叉）
(4)三个开关都闭合后，只有灯泡$\mathrm{L}_{2}$发光，则电路故障可能是$\mathrm{L}_{1}$
A. 灯泡$\mathrm{L}_{1}$断路
B. 灯泡$\mathrm{L}_{1}$短路
C. 开关$\mathrm{S}_{1}$断路
D. 开关$\mathrm{S}_{2}$断路
(1)电路图中灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$是
并联
（填“串联”或“并联”）的.(2)根据已知电路图中电流的方向（黑色箭头），判断电源上端是
负
（填“正”或“负”）极.(3)连接的实物电路如图乙所示，请用笔画线代替导线将实物图中未连接好的导线补充完整.（连线不许交叉）
(4)三个开关都闭合后，只有灯泡$\mathrm{L}_{2}$发光，则电路故障可能是$\mathrm{L}_{1}$
断路
（填“短路”或“断路”），为进一步确定故障原因，小明将$\mathrm{L}_{1}$、$\mathrm{L}_{2}$互换位置，再次将开关都闭合后，发现只有$\mathrm{L}_{1}$发光，则可以确定故障是C
（填字母）.A. 灯泡$\mathrm{L}_{1}$断路
B. 灯泡$\mathrm{L}_{1}$短路
C. 开关$\mathrm{S}_{1}$断路
D. 开关$\mathrm{S}_{2}$断路
答案
13.(1)并联
(2)负
(3)
(4)断路 C
解析
【分析】
(1) 观察图甲，电流从电源流出后分为两条独立路径，分别经过L₁和L₂，因此判断两灯连接方式。
(2) 电源外部电流从正极流向负极，结合L₁的电流方向，分析电流流入电源的端点，确定电源上端极性。
(3) 按照并联电路的连接规则，结合甲图的开关控制关系，补充实物导线，保证连线不交叉。
(4) 三个开关闭合后只有L₂发光，分析L₁支路故障类型；互换两灯后，根据发光情况确定故障位置。
【解析】
(1) 由图甲可知，电流从电源流出后分为两条支路：一条经开关S₁、灯泡L₁，另一条经开关S₂、灯泡L₂，两条支路独立工作，因此L₁、L₂是并联的。
(2) 在电源外部，电流从正极流向负极。图甲中L₁的电流方向向上，说明电流从L₁的下端（接S₁）流入，上端（接电源上端）流出，最终流入电源上端，因此电源上端是负极。
(3) 实物连接：将开关S₂的未接线柱与电源负极相连，使S₂控制L₂支路，S控制干路，连线不交叉（具体如图参考答案中的图）。
(4) 三个开关都闭合时，只有L₂发光，说明L₁支路故障：若L₁短路，会造成电源短路，L₂也无法发光，故故障为断路；互换L₁、L₂后，只有L₁发光，说明L1所在支路（原L2支路）正常，L2所在支路（原L1支路）断开，即开关S₁断路，故选C。
【答案】
(1)并联
(2)负
(3)
(4)断路；C
【知识点】
并联电路、电流方向、电路故障
【点评】
本题考查并联电路判断、电源极性判断、实物连接及电路故障分析，需掌握并联电路特点，结合电流规律和故障现象逐步推导，属于中等难度的电路基础题。
【难度系数】
0.5
(1) 观察图甲，电流从电源流出后分为两条独立路径，分别经过L₁和L₂，因此判断两灯连接方式。
(2) 电源外部电流从正极流向负极，结合L₁的电流方向，分析电流流入电源的端点，确定电源上端极性。
(3) 按照并联电路的连接规则，结合甲图的开关控制关系，补充实物导线，保证连线不交叉。
(4) 三个开关闭合后只有L₂发光，分析L₁支路故障类型；互换两灯后，根据发光情况确定故障位置。
【解析】
(1) 由图甲可知，电流从电源流出后分为两条支路：一条经开关S₁、灯泡L₁，另一条经开关S₂、灯泡L₂，两条支路独立工作，因此L₁、L₂是并联的。
(2) 在电源外部，电流从正极流向负极。图甲中L₁的电流方向向上，说明电流从L₁的下端（接S₁）流入，上端（接电源上端）流出，最终流入电源上端，因此电源上端是负极。
(3) 实物连接：将开关S₂的未接线柱与电源负极相连，使S₂控制L₂支路，S控制干路，连线不交叉（具体如图参考答案中的图）。
(4) 三个开关都闭合时，只有L₂发光，说明L₁支路故障：若L₁短路，会造成电源短路，L₂也无法发光，故故障为断路；互换L₁、L₂后，只有L₁发光，说明L1所在支路（原L2支路）正常，L2所在支路（原L1支路）断开，即开关S₁断路，故选C。
【答案】
(1)并联
(2)负
(3)
(4)断路；C
【知识点】
并联电路、电流方向、电路故障
【点评】
本题考查并联电路判断、电源极性判断、实物连接及电路故障分析，需掌握并联电路特点，结合电流规律和故障现象逐步推导，属于中等难度的电路基础题。
【难度系数】
0.5

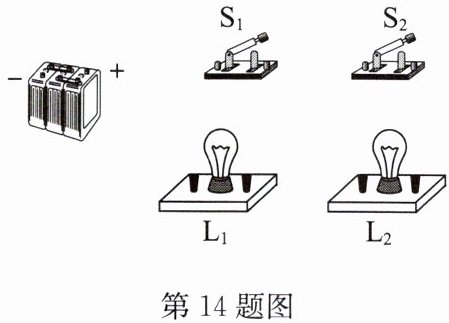

14.根据以下要求,设计电路,用笔画线代替导线在图中画出相应的实物连接图.(导线不能交叉)
要求:
①只闭合$\mathrm{S}_{1}$时,$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都发光;
②只闭合$\mathrm{S}_{2}$时,两灯均不发光;
③$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时,$\mathrm{L}_{1}$发光、$\mathrm{L}_{2}$不发光.
要求:
①只闭合$\mathrm{S}_{1}$时,$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都发光;
②只闭合$\mathrm{S}_{2}$时,两灯均不发光;
③$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时,$\mathrm{L}_{1}$发光、$\mathrm{L}_{2}$不发光.
答案
14.
解析
【分析】
要满足题目要求，需明确各开关的控制作用：S1应接在干路，控制整个电路；S2需与L2并联，这样当S2闭合时，L2会被短路。具体思路：①只闭合S1时，电流路径为电源正极→S1→L1→L2→电源负极，两灯都发光；②只闭合S2时，S1断开，电路断路，两灯均不发光；③S1、S2都闭合时，电流经S1→S2直接回到电源负极，L2被短路，只有L1接入电路发光，符合要求。
【解析】
按照上述分析连接实物：1. 从电源正极引出导线连接开关S1的一个接线柱；2. S1的另一个接线柱连接灯泡L1的一个接线柱；3. L1的另一个接线柱连接电源负极；4. 将灯泡L2的一个接线柱接至S1与L1之间的导线，L2的另一个接线柱接开关S2的一个接线柱，S2的另一个接线柱接至L1与电源负极之间的导线，确保导线不交叉，形成符合要求的电路。
【答案】
【知识点】
电路连接、短路、开关作用
【点评】
本题考查根据电路要求设计并连接实物电路，需掌握开关控制作用与短路特点，难度适中。
【难度系数】
0.5
要满足题目要求，需明确各开关的控制作用：S1应接在干路，控制整个电路；S2需与L2并联，这样当S2闭合时，L2会被短路。具体思路：①只闭合S1时，电流路径为电源正极→S1→L1→L2→电源负极，两灯都发光；②只闭合S2时，S1断开，电路断路，两灯均不发光；③S1、S2都闭合时，电流经S1→S2直接回到电源负极，L2被短路，只有L1接入电路发光，符合要求。
【解析】
按照上述分析连接实物：1. 从电源正极引出导线连接开关S1的一个接线柱；2. S1的另一个接线柱连接灯泡L1的一个接线柱；3. L1的另一个接线柱连接电源负极；4. 将灯泡L2的一个接线柱接至S1与L1之间的导线，L2的另一个接线柱接开关S2的一个接线柱，S2的另一个接线柱接至L1与电源负极之间的导线，确保导线不交叉，形成符合要求的电路。
【答案】
【知识点】
电路连接、短路、开关作用
【点评】
本题考查根据电路要求设计并连接实物电路，需掌握开关控制作用与短路特点，难度适中。
【难度系数】
0.5
