1 如图所示的手电筒，它的电路属于（
A.串联电路
B.并联电路
C.简单电路
D.以上都不是
C
）A.串联电路
B.并联电路
C.简单电路
D.以上都不是
答案
1.C
解析
【分析】要判断手电筒的电路类型，需先明确各类电路的定义：简单电路是由电源、用电器、开关和导线组成的最基础电路；串联电路是用电器逐个顺次连接，电流仅一条路径；并联电路是用电器并列连接，电流有多条路径。观察手电筒的电路，它仅包含灯泡（用电器）、电池（电源）、开关和导线，无多个用电器，因此不属于串并联电路，属于简单电路。
【解析】首先明确电路分类的概念：
1. 简单电路：由电源、用电器、开关、导线组成的基础电路；
2. 串联电路：用电器依次连接，电流只有一条通路；
3. 并联电路：用电器两端分别连接，电流有多条通路。
手电筒的电路中只有一个用电器（灯泡），电路结构是最基础的，没有多个用电器的串、并联连接，因此属于简单电路，对应选项C。
【答案】C
【知识点】简单电路、串联电路、并联电路
【点评】本题考查电路基本类型的区分，核心是理解简单电路与串并联电路的概念差异，属于基础概念题，难度较低。
【难度系数】0.6
【解析】首先明确电路分类的概念：
1. 简单电路：由电源、用电器、开关、导线组成的基础电路；
2. 串联电路：用电器依次连接，电流只有一条通路；
3. 并联电路：用电器两端分别连接，电流有多条通路。
手电筒的电路中只有一个用电器（灯泡），电路结构是最基础的，没有多个用电器的串、并联连接，因此属于简单电路，对应选项C。
【答案】C
【知识点】简单电路、串联电路、并联电路
【点评】本题考查电路基本类型的区分，核心是理解简单电路与串并联电路的概念差异，属于基础概念题，难度较低。
【难度系数】0.6

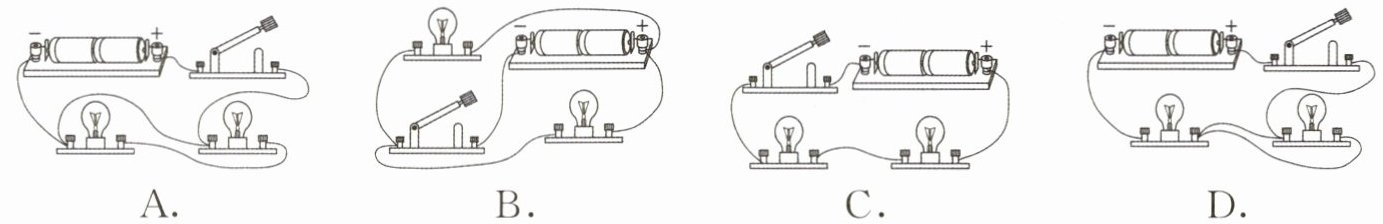

2 下列电路中，闭合开关S，两灯泡串联连接的是 （
A. B. C. D.
A
）A. B. C. D.
答案
2.A
解析
【分析】
要判断闭合开关后两灯泡是否为串联，需先明确串联电路的核心特征：电流只有一条路径，各用电器依次首尾相连，无分支。解题时需逐一分析每个选项中电流的走向，判断是否符合串联电路的特点。
【解析】
选项A：闭合开关S后，电流从电源正极出发，依次经过开关S、左侧灯泡、右侧灯泡，最终回到电源负极，电流仅一条路径，两灯泡依次连接，属于串联电路，符合要求。
选项B：闭合开关S后，电流经开关S后分为两条支路，分别通过两个灯泡后汇合回到电源负极，电流有两条路径，两灯泡为并联连接，不符合。
选项C：闭合开关S后，下方灯泡被导线短路，且两灯泡未依次连接，不符合串联要求。
选项D：闭合开关S后，电流经开关S后分为两条支路，分别通过两个灯泡，属于并联电路，不符合。
【答案】
A
【知识点】
串联电路判断；并联电路识别
【点评】
本题考查串联电路的基础概念，核心是区分串、并联电路的电流路径，属于电路入门基础题，难度较低。
【难度系数】
0.7
要判断闭合开关后两灯泡是否为串联，需先明确串联电路的核心特征：电流只有一条路径，各用电器依次首尾相连，无分支。解题时需逐一分析每个选项中电流的走向，判断是否符合串联电路的特点。
【解析】
选项A：闭合开关S后，电流从电源正极出发，依次经过开关S、左侧灯泡、右侧灯泡，最终回到电源负极，电流仅一条路径，两灯泡依次连接，属于串联电路，符合要求。
选项B：闭合开关S后，电流经开关S后分为两条支路，分别通过两个灯泡后汇合回到电源负极，电流有两条路径，两灯泡为并联连接，不符合。
选项C：闭合开关S后，下方灯泡被导线短路，且两灯泡未依次连接，不符合串联要求。
选项D：闭合开关S后，电流经开关S后分为两条支路，分别通过两个灯泡，属于并联电路，不符合。
【答案】
A
【知识点】
串联电路判断；并联电路识别
【点评】
本题考查串联电路的基础概念，核心是区分串、并联电路的电流路径，属于电路入门基础题，难度较低。
【难度系数】
0.7

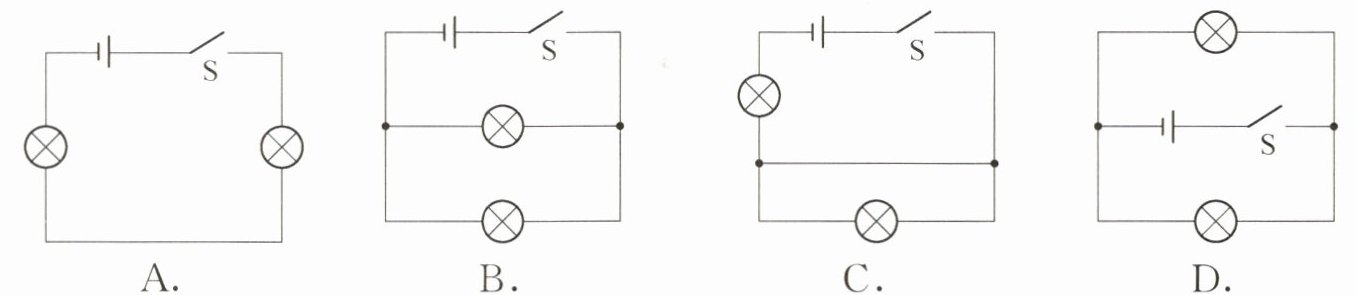

3 下列电路中，闭合开关，两灯串联连接的是（
A. B. C. D.
C
）A. B. C. D.
答案
3.C
解析
【分析】要判断两灯是否为串联连接，需明确串联电路的核心特征：电流只有一条路径，用电器逐个顺次连接。解题时需逐一分析每个选项的电流走向，判断是否符合串联电路的特点。
【解析】
选项A：闭合开关后，电流从电源正极流出，经开关后分为两条支路，分别通过两个灯泡，电流有两条独立路径，属于并联电路，不符合要求。
选项B：闭合开关后，电流从电源正极流出后分为两条支路，分别通过两个灯泡，电流有两条路径，属于并联电路，不符合要求。
选项C：闭合开关后，电流从电源正极出发，依次经过右侧灯泡、左侧灯泡、开关，最终回到电源负极，电流只有一条路径，两个灯泡逐个顺次连接，属于串联电路，符合要求。
选项D：闭合开关后，右侧灯泡被导线短路，且电流路径不满足两灯顺次连接的要求，不属于串联电路。
【答案】C
【知识点】串联电路、电路连接
【点评】本题考查串联电路的判断，关键是掌握“串联电路电流只有一条路径”的特点，需仔细分析各电路的电流走向，区分串并联电路的差异。
【难度系数】0.5
【解析】
选项A：闭合开关后，电流从电源正极流出，经开关后分为两条支路，分别通过两个灯泡，电流有两条独立路径，属于并联电路，不符合要求。
选项B：闭合开关后，电流从电源正极流出后分为两条支路，分别通过两个灯泡，电流有两条路径，属于并联电路，不符合要求。
选项C：闭合开关后，电流从电源正极出发，依次经过右侧灯泡、左侧灯泡、开关，最终回到电源负极，电流只有一条路径，两个灯泡逐个顺次连接，属于串联电路，符合要求。
选项D：闭合开关后，右侧灯泡被导线短路，且电流路径不满足两灯顺次连接的要求，不属于串联电路。
【答案】C
【知识点】串联电路、电路连接
【点评】本题考查串联电路的判断，关键是掌握“串联电路电流只有一条路径”的特点，需仔细分析各电路的电流走向，区分串并联电路的差异。
【难度系数】0.5

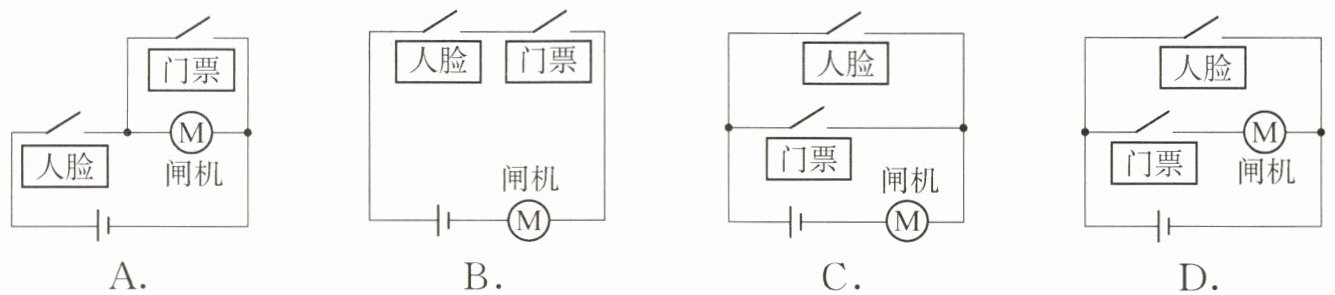

4 某景区使用了电子客票自助检票机，检票机系统会自动扫描人脸、进行人脸识别，同时还会对乘客所持门票上的二维码进行扫描，只有“人码合一”才能通过闸机进入。下列电路中，符合要求的是（
B
）答案
4.B
解析
【分析】
要解决本题，需先明确题目要求：只有人脸识别（对应“人脸”开关）和门票扫描（对应“门票”开关）都满足，即两个开关同时闭合时，闸机电动机M才工作，说明两个开关需串联，共同控制电动机。接下来逐一分析各选项的电路连接是否符合要求。
【解析】
根据题意，“人码合一”才能通过闸机，因此“人脸”开关和“门票”开关需串联，再与电动机M、电源组成电路，只有两个开关都闭合时电路才导通，电动机工作。
选项A：“门票”开关与电动机M并联，“人脸”开关在干路，当“人脸”开关闭合、“门票”开关断开时，电动机仍会工作，不符合“两个条件同时满足”的要求，错误。
选项B：“人脸”开关和“门票”开关串联，再与电动机M、电源串联，只有两个开关都闭合时，电路导通，电动机工作，符合题意，正确。
选项C：“人脸”开关和“门票”开关并联，只要其中一个开关闭合，电动机就会工作，不符合“两个条件同时满足”的要求，错误。
选项D：“人脸”开关并联在电路中，当“人脸”开关闭合时会造成电源短路，且无法实现两个开关共同控制电动机，错误。
【答案】
B
【知识点】
串联电路、电路设计
【点评】
本题结合实际检票场景考查串联电路的设计，核心是理解“两个条件同时触发才工作”对应开关串联的电路逻辑，需准确判断各选项的电路连接关系。
【难度系数】
0.3
要解决本题，需先明确题目要求：只有人脸识别（对应“人脸”开关）和门票扫描（对应“门票”开关）都满足，即两个开关同时闭合时，闸机电动机M才工作，说明两个开关需串联，共同控制电动机。接下来逐一分析各选项的电路连接是否符合要求。
【解析】
根据题意，“人码合一”才能通过闸机，因此“人脸”开关和“门票”开关需串联，再与电动机M、电源组成电路，只有两个开关都闭合时电路才导通，电动机工作。
选项A：“门票”开关与电动机M并联，“人脸”开关在干路，当“人脸”开关闭合、“门票”开关断开时，电动机仍会工作，不符合“两个条件同时满足”的要求，错误。
选项B：“人脸”开关和“门票”开关串联，再与电动机M、电源串联，只有两个开关都闭合时，电路导通，电动机工作，符合题意，正确。
选项C：“人脸”开关和“门票”开关并联，只要其中一个开关闭合，电动机就会工作，不符合“两个条件同时满足”的要求，错误。
选项D：“人脸”开关并联在电路中，当“人脸”开关闭合时会造成电源短路，且无法实现两个开关共同控制电动机，错误。
【答案】
B
【知识点】
串联电路、电路设计
【点评】
本题结合实际检票场景考查串联电路的设计，核心是理解“两个条件同时触发才工作”对应开关串联的电路逻辑，需准确判断各选项的电路连接关系。
【难度系数】
0.3

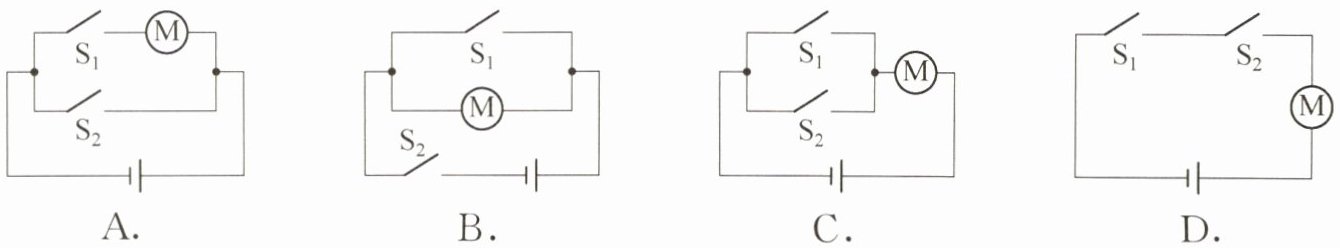

5 某款电动自行车设计有双钥匙电动安全锁，这里的钥匙相当于“开关”，只有两把钥匙同时使用（开关闭合）才能开锁。下列电路图中，符合要求的是（
D
）答案
5.D
解析
【分析】
要解决此题，需明确题目要求：只有两把钥匙（开关）同时闭合，电动机才能工作，即两个开关需共同控制电动机，需结合串并联电路的特点分析各选项电路：串联电路中所有开关都闭合时电路才通路；并联电路中任意一个开关闭合，对应支路就通路。
【解析】
逐个分析选项：
选项A：S₁与电动机串联，S₂直接并联在电动机两端。当S₂闭合时，会造成电源短路，且仅S₁闭合时电动机工作，不符合要求；
选项B：S₁与电动机并联，S₂在干路。当S₂闭合、S₁断开时电动机工作，S₁闭合时电动机被短路，不符合要求；
选项C：S₁与S₂并联后再与电动机串联。只要S₁或S₂任意一个闭合，电动机就工作，不符合“同时闭合才工作”的要求；
选项D：S₁与S₂串联，只有两个开关同时闭合时，电路才形成通路，电动机工作，符合题目要求。
【答案】
D
【知识点】
串联电路特点；并联电路特点；电路通路
【点评】
本题考查串并联电路中开关的控制作用，需根据题目要求判断开关的连接方式，属于电路基础题，需掌握串并联电路的工作特点。
【难度系数】
0.6
要解决此题，需明确题目要求：只有两把钥匙（开关）同时闭合，电动机才能工作，即两个开关需共同控制电动机，需结合串并联电路的特点分析各选项电路：串联电路中所有开关都闭合时电路才通路；并联电路中任意一个开关闭合，对应支路就通路。
【解析】
逐个分析选项：
选项A：S₁与电动机串联，S₂直接并联在电动机两端。当S₂闭合时，会造成电源短路，且仅S₁闭合时电动机工作，不符合要求；
选项B：S₁与电动机并联，S₂在干路。当S₂闭合、S₁断开时电动机工作，S₁闭合时电动机被短路，不符合要求；
选项C：S₁与S₂并联后再与电动机串联。只要S₁或S₂任意一个闭合，电动机就工作，不符合“同时闭合才工作”的要求；
选项D：S₁与S₂串联，只有两个开关同时闭合时，电路才形成通路，电动机工作，符合题目要求。
【答案】
D
【知识点】
串联电路特点；并联电路特点；电路通路
【点评】
本题考查串并联电路中开关的控制作用，需根据题目要求判断开关的连接方式，属于电路基础题，需掌握串并联电路的工作特点。
【难度系数】
0.6
