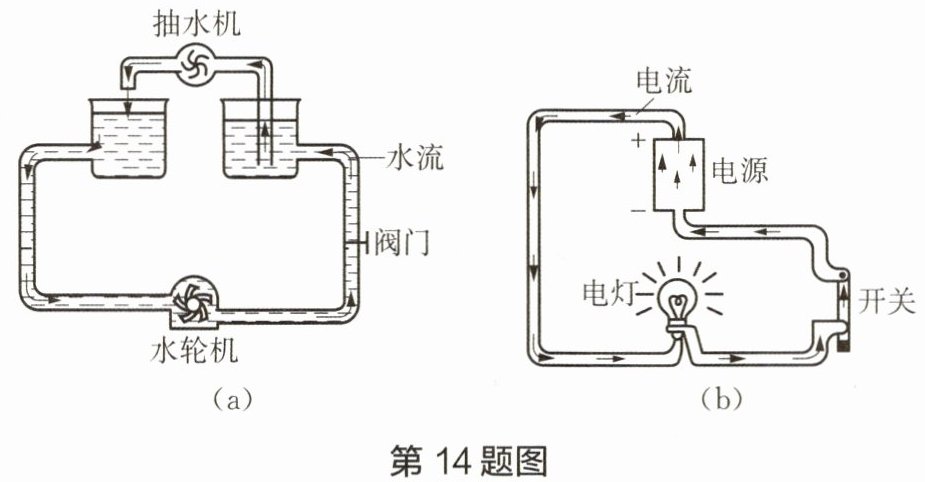

14 “类比”是学习初中物理的一种常用方法。如图所示，我们用水路类比电路，用水流类比电流来解释电流的形成。

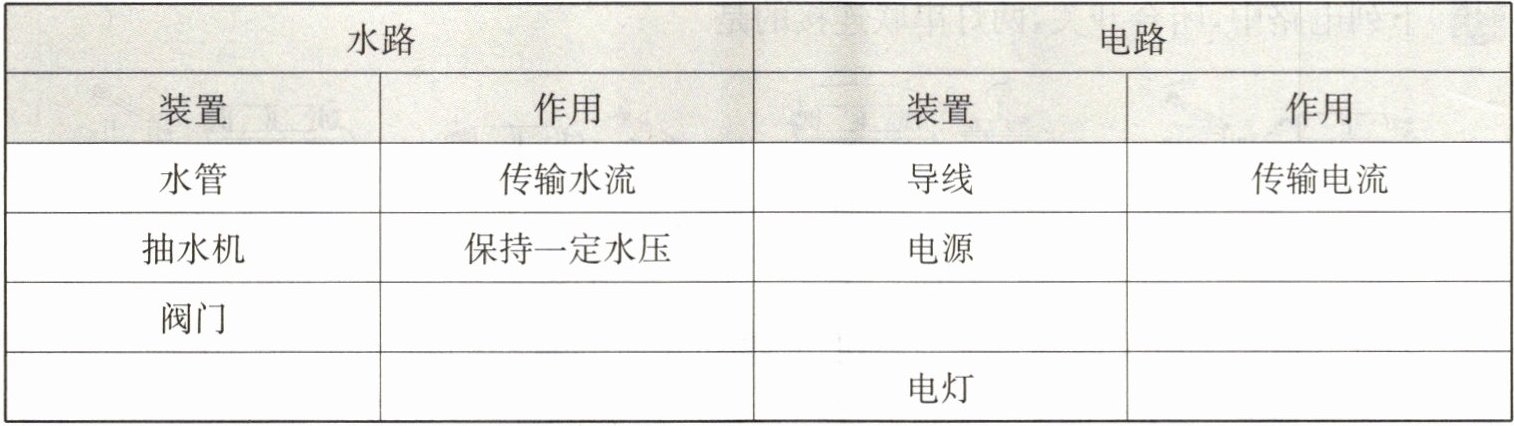

（1）完成下表的填写。

（2）图(a)中的阀门打开后，水轮机两侧水压不同，在此压力作用下，水流形成，水轮机转动。请用类比的方法分析图(b)中电流的形成及电灯发光的过程。

(1)
| 水路 | | 电路 | |
| --- | --- | --- | --- |
| 装置 | 作用 | 装置 | 作用 |
| 水管 | 传输水流 | 导线 | 传输电流 |
| 抽水机 | 保持一定水压 | 电源 | 为电路提供电压 |
| 阀门 | 控制水流的通断 | 开关 | 控制电路的通断 |
| 水轮机 | 消耗水能 | 电灯 | 消耗电能 |
(2) 闭合开关,电灯两端有电压,在电压作用下,电流形成,电灯发光。

【分析】
本题运用类比法将水路与电路对应，解题时需先明确水路各装置的作用，再根据类比关系（水压对应电压、水流对应电流）对应电路中各装置的作用，完成表格填写；第（2）问需结合水压形成水流的条件，类比电压形成电流的条件，进而分析电流形成及电灯发光的过程。
【解析】
（1）根据类比法，水路中各装置与电路中装置的对应关系为：水管传输水流，对应导线传输电流；抽水机保持水压，对应电源提供电压；阀门控制水流通断，对应开关控制电路通断；水轮机消耗水能，对应电灯消耗电能，据此填写表格。
（2）水路中，水压差使水流形成；类比可知，电路中，电压使电荷定向移动形成电流，电流通过电灯时消耗电能，因此闭合开关后，电灯两端有电压，在电压作用下电荷定向移动形成电流，电灯消耗电能发光。
【答案】
(1)
| 水路 | | 电路 | |
| --- | --- | --- | --- |
| 装置 | 作用 | 装置 | 作用 |
| 水管 | 传输水流 | 导线 | 传输电流 |
| 抽水机 | 保持一定水压 | 电源 | 为电路提供电压 |
| 阀门 | 控制水流的通断 | 开关 | 控制电路的通断 |
| 水轮机 | 消耗水能 | 电灯 | 消耗电能 |
(2) 闭合开关,电灯两端有电压,在电压作用下,电流形成,电灯发光。
【知识点】
类比法、电路的组成、电流的形成
【点评】
本题通过水路与电路的类比，将抽象的电路概念具象化，帮助学生理解电路各部分的作用及电流形成的原理，是初中物理中运用类比法学习的典型题目，注重模型建构能力的考查。
【难度系数】
0.6
