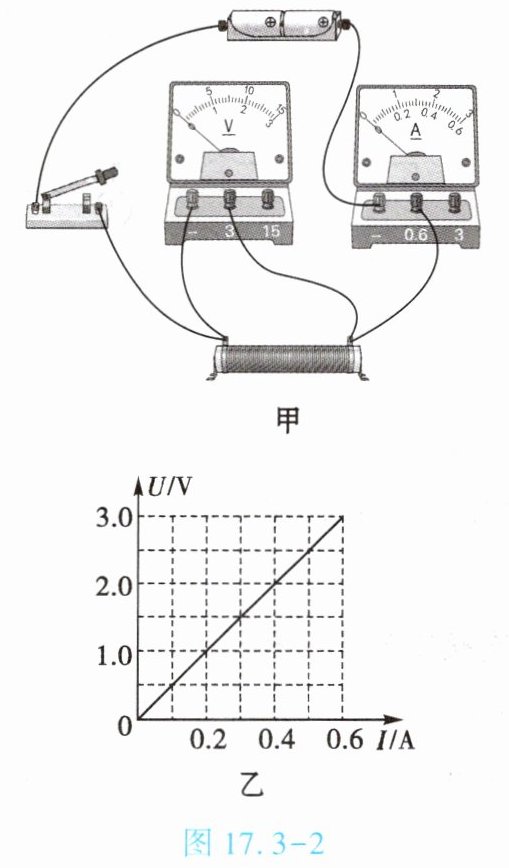

1.(★★)小明设计并连接了如图17.3-2甲所示测量电阻器电阻的电路,所使用的电源为两节干电池,请指出他在电路连接上存在的一个问题：
电流表明、负接线柱接反了
。改正后,小明增加了滑动变阻器,经过多次测量,并用所测得的数据绘出如图17.3-2乙所示的图像,该待测电阻器的电阻为5
Ω。答案
1. 电流表正、负接线柱接反了 5 Ω

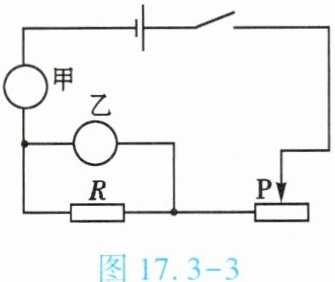

2. (★★)如图17.3-3所示是某同学用伏安法测量电阻器电阻的实验原理图，图中甲表应是
电流
表，乙表应是电压
表。开关闭合后，当滑动变阻器的滑片P向左移动时，甲表的示数将变大
，乙表的示数将变大
。(后两空填“变大”“变小”或“不变”)答案
2. 电流 电压 变大 变大
3. (★★★)“伏安法测电阻”的实验有两种情况:一种是测量小灯泡电阻的大小,另一种是测量电阻器电阻的大小。在测量小灯泡电阻的大小时,不能求平均值,原因是
；小灯泡的灯丝由暗变亮的过程,即灯丝的温度逐渐升高的过程,通过多次测量得到多组实验数据,从而可以说明小灯泡的电阻随温度升高而增大。在测量电阻器电阻的大小时,多次测量的目的是
小灯泡的电阻是变化的,这种变化是由于温度引起的,而不是由于误差引起的
；小灯泡的灯丝由暗变亮的过程,即灯丝的温度逐渐升高的过程,通过多次测量得到多组实验数据,从而可以说明小灯泡的电阻随温度升高而增大。在测量电阻器电阻的大小时,多次测量的目的是
求平均值,以减小误差
。答案
3. 小灯泡的电阻是变化的,这种变化是由于温度引起的,而不是由于误差引起的 求平均值,以减小误差

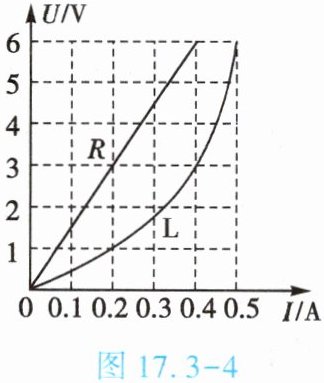

4.(★★★)如图17.3-4所示为测电阻后绘制的灯泡L和电阻为R的定值电阻的U-I图像,若将灯泡和定值电阻并联在电源电压为6 V的电路中,则整个电路的总电流为
0.9
A;若将它们串联在电源电压为4 V的电路中,则灯泡和定值电阻的电阻之比为1:3
。答案
4. 0.9 A 1:3
5. (★★★)小明同学利用电压表和电流表测量电阻器的电阻$R_1$(9 Ω左右),电源选用两节干电池。

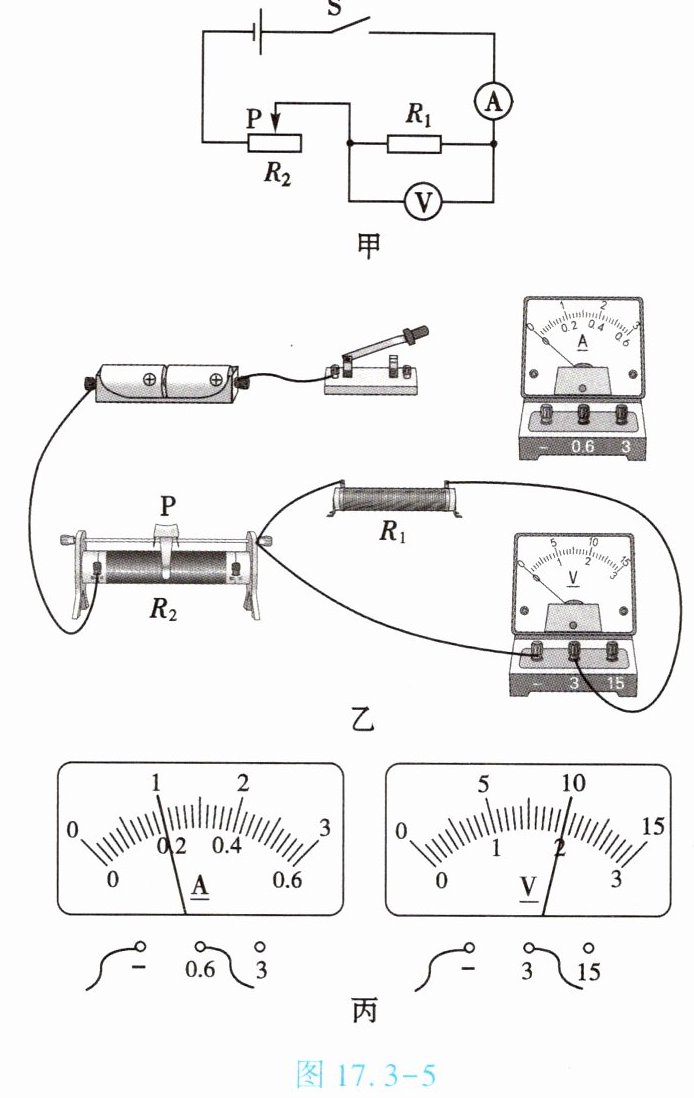

(1)按图17.3-5甲所示的电路图,将图17.3-5乙中的电流表正确连入电路。
(2)小明同学检查电路连接正确,闭合开关,可是无论怎样移动滑片,电压表示数为3 V且保持不变,你认为发生故障的原因可能是
(3)排除故障后,他将滑片P向左滑动时,电压表示数将
(1)按图17.3-5甲所示的电路图,将图17.3-5乙中的电流表正确连入电路。
(2)小明同学检查电路连接正确,闭合开关,可是无论怎样移动滑片,电压表示数为3 V且保持不变,你认为发生故障的原因可能是
电阻为$R_1$的电阻器断路
或电阻为$R_2$的滑动变阻器短路
。(3)排除故障后,他将滑片P向左滑动时,电压表示数将
增大
(填“增大”“减小”或“不变”),当P滑到某一位置时,两表示数如图17.3-5丙所示,由此得出电阻器的电阻$R_1=$10
Ω。你认为这个结果可靠吗?不可靠
。理由是没有多次测量求平均值
。答案

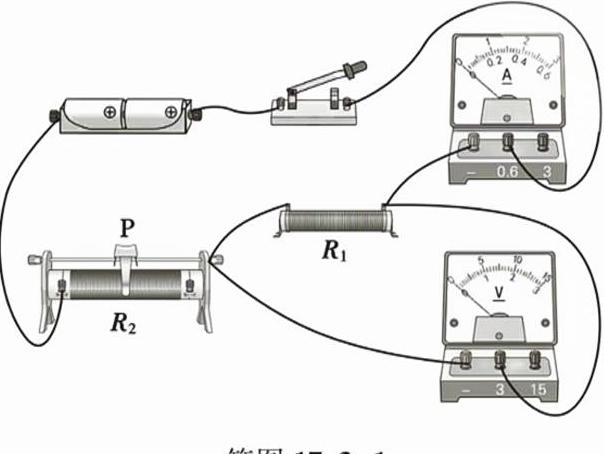

5. (1) 如答图17.3-1所示
(2) 电阻为$R_1$的电阻器断路 电阻为$R_2$的滑动变阻器短路
(3) 增大 10 Ω 不可靠 没有多次测量求平均值
