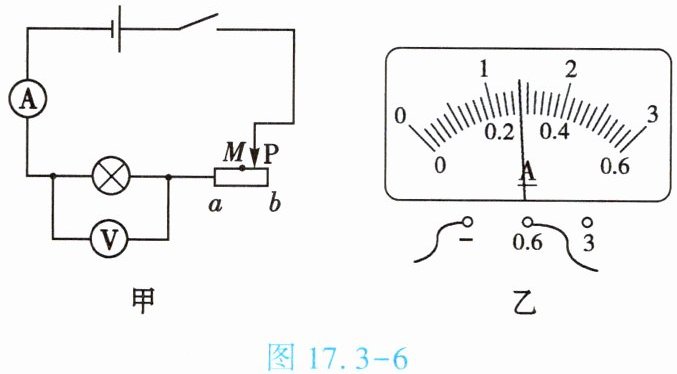

6. (★★★)(2025·陕西)在测量小灯泡电阻的实验中,小明设计了如图17.3-6甲所示的电路。已知小灯泡的额定电压为2.5 V,
电源电压为3 V,滑动变阻器的规格为“20 Ω 1 A”。
(1)该实验的原理是
(2)连接电路时,开关应处于
(3)正确连接电路,闭合开关,移动滑片P的过程中,小灯泡不发光,电流表、电压表均无示数;直至移动滑片P到图17.3-6甲中M点时,小灯泡突然发光,电流表、电压表均有明显示数,小明立即断开开关,查找原因。出现以上现象的原因可能是
A.滑动变阻器短路
B.滑动变阻器M点右侧附近有断路
C.滑动变阻器M点左侧附近有断路

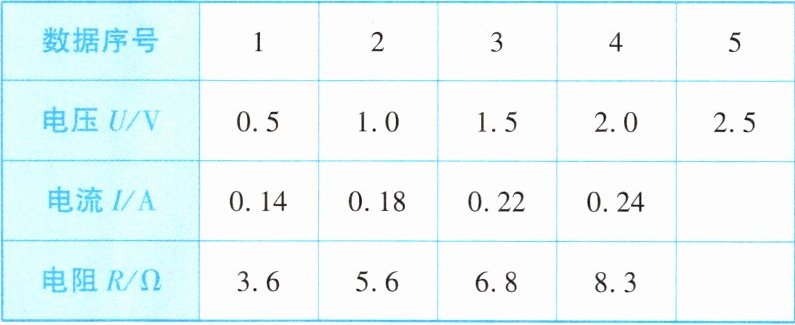

(4)排除故障后,改变滑片P的位置,记录电压表的示数U和电流表的示数I,并计算出对应的电阻,见下表。当电压表示数为2.5 V时,电流表示数如图17.3-6乙所示,其读数为
(5)结合表中信息分析可知,
电源电压为3 V,滑动变阻器的规格为“20 Ω 1 A”。
(1)该实验的原理是
$R=\dfrac{U}{I}$
。(2)连接电路时,开关应处于
断开
状态,且将滑动变阻器的滑片P移至图17.3-6甲中所示的$b$
(填“a”或“b”)端,电压表应选择0~3 V
(填“0~3 V”或“0~15 V”)的测量范围。(3)正确连接电路,闭合开关,移动滑片P的过程中,小灯泡不发光,电流表、电压表均无示数;直至移动滑片P到图17.3-6甲中M点时,小灯泡突然发光,电流表、电压表均有明显示数,小明立即断开开关,查找原因。出现以上现象的原因可能是
B
(填字母)。A.滑动变阻器短路
B.滑动变阻器M点右侧附近有断路
C.滑动变阻器M点左侧附近有断路
(4)排除故障后,改变滑片P的位置,记录电压表的示数U和电流表的示数I,并计算出对应的电阻,见下表。当电压表示数为2.5 V时,电流表示数如图17.3-6乙所示,其读数为
0.28
A。(5)结合表中信息分析可知,
不能
(填“能”或“不能”)用该实验的器材探究电流与电压的关系,理由是小灯泡的电阻随温度的变化而变化,不是一个定值
。答案
6. (1) $R=\dfrac{U}{I}$
(2) 断开 $b$ 0~3 V
(3) B
(4) 0.28 A
(5) 不能 小灯泡的电阻随温度的变化而变化,不是一个定值
(2) 断开 $b$ 0~3 V
(3) B
(4) 0.28 A
(5) 不能 小灯泡的电阻随温度的变化而变化,不是一个定值
