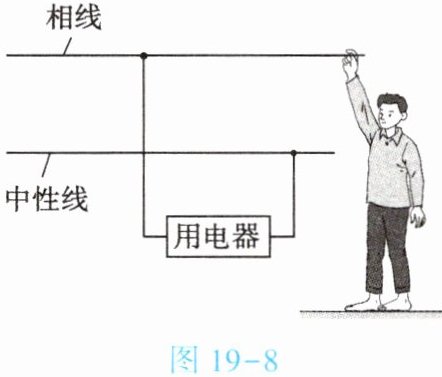

8.(★★)现代家庭用电器越来越多,用电安全是重要的问题。图19-8电路中有一标有“220 V 1 100 W”的用电器正常工作,一人赤脚站在地上,不小心手接触了相线,已知人体电阻为5 kΩ,此时通过人体的电流是A,此时(填“空气开关”或“漏电保护器”)会切断电路,保护人身安全。

$\boldsymbol{0.044}$；$\boldsymbol{漏电保护器}$。

解：
人体电阻$R=5\ \mathrm{k}\Omega=5000\ \Omega$，家庭电路电压$U=220\ \mathrm{V}$，
根据欧姆定律可得通过人体的电流：
$I=\dfrac{U}{R}=\dfrac{220\ \mathrm{V}}{5000\ \Omega}=0.044\ \mathrm{A}$。
用电器正常工作的电流：
$I_{\mathrm{用}}=\dfrac{P}{U}=\dfrac{1100\ \mathrm{W}}{220\ \mathrm{V}}=5\ \mathrm{A}$，
触电后总电流仅比用电器的工作电流大0.044 A，电流增幅很小，空气开关不会动作；此时部分电流通过人体流入大地，相线与中性线的电流出现差值，漏电保护器会检测到漏电并切断电路，保护人身安全。

9. (★★)下列做法可以预防触电事故发生的是
【 】

A.不用湿手触摸开关
B.不安装漏电保护器
C.用湿抹布擦用电器时不切断电源
D.三孔插座不接保护线

A

A选项，生活用水是导体，不用湿手触摸开关，可避免电流通过水传导到人体引发触电，能预防触电事故；B选项，不安装漏电保护器，电路发生漏电时无法自动切断电路，易引发触电；C选项，湿抹布属于导体，带电擦拭用电器，易导致电流通过抹布传导到人体引发触电；D选项，三孔插座不接保护线，用电器金属外壳漏电时无法将电导入大地，易引发触电。综上只有A的做法可以预防触电事故。

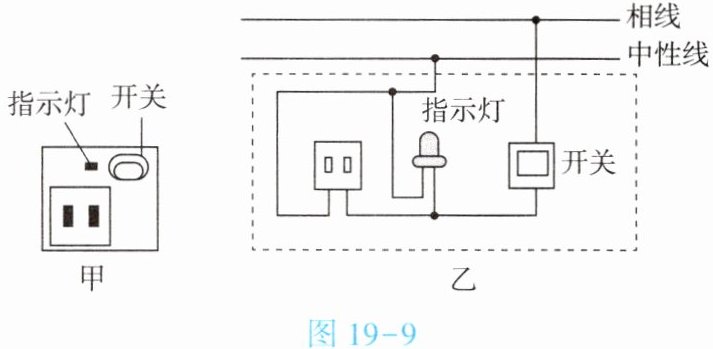

10. (★★) 图19-9甲是某品牌的插座面板，将其正确接入家庭电路后，如图19-9乙所示。当闭合开关后，下列说法正确的是
【 】

图19-9

A.洗衣机可以接在该插座上使用
B.用测电笔测试插座的右孔，氖管不发光
C.若指示灯断路，该插座还可以使用
D.为了保持清洁，可用湿抹布擦拭插座
面板

C

逐一分析选项：
1. 选项A：洗衣机是金属外壳用电器，需要使用带接地的三孔插座，该面板的插座为两孔插座，没有接地保护，不能接洗衣机使用，A错误。
2. 选项B：由图乙可知，插座的右孔通过开关与相线（火线）相连，闭合开关后，用测电笔测试右孔时氖管会发光，B错误。
3. 选项C：指示灯与插座是并联关系，若指示灯断路，插座所在支路仍正常导通，该插座还可以使用，C正确。
4. 选项D：湿抹布属于导体，用湿抹布擦拭插座容易引发触电事故，D错误。

11.(★★)某同学对生活中的用电行为进行了调查,下列做法符合安全用电原则的是
【 】

A.一个插座同时接入多个大功率用电器
B.未切断电源就更换灯泡
C.使用测电笔时用手指接触笔尾金属体
D.使用绝缘皮破损的插头

C

逐个分析选项：
1. 选项A：一个插座同时接入多个大功率用电器，会导致电路总功率过大，电流过大，易引发火灾，不符合安全用电原则。
2. 选项B：未切断电源就更换灯泡，易接触到带电部分引发触电事故，不符合安全用电原则。
3. 选项C：使用测电笔时手指接触笔尾金属体，可使人体和测电笔形成通路，正确辨别火线与零线，符合安全用电原则。
4. 选项D：使用绝缘皮破损的插头，易发生漏电、触电事故，不符合安全用电原则。
综上，符合安全用电原则的是C。

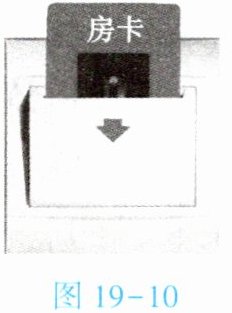

1.(★★)如图19-10所示为宾馆房间的插卡取电槽,只有将房卡插入槽中,房间的灯和插座才有电。此装置的作用相当于一个,房间里的电灯、电视等用电器是联的,控制电灯的开关应接在电灯和线之间。

1. 开关 2. 并 3. 相

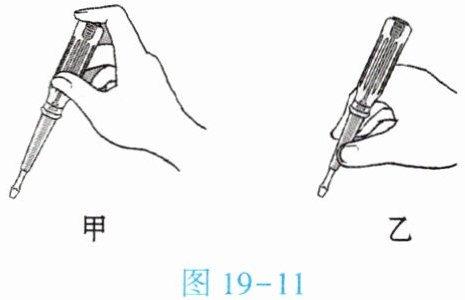

2.（★★）家庭电路中的各用电器是联连接的。在家庭电路中，串联在电路中的熔丝，电阻比较，熔点比较低，当电流过大时，升温熔断，切断电路。电冰箱、洗衣机等用电器的电源插座都用三孔插座，为了安全，三脚插头的接地脚应与用电器的相连。如果电路出现故障，电工师傅一般会用测电笔检查电路哪里出现故障，如图19-11甲、乙所示的两种测电笔的使用方法，正确的是（填“甲”或“乙”）。

1. 并 2. 大 3. 金属外壳 4. 甲
