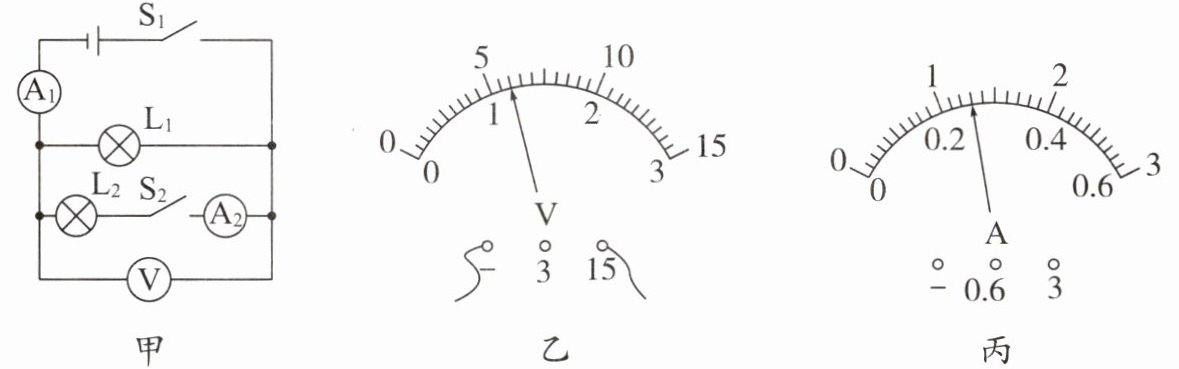

典例分析1 如图甲所示，电源电压恒定，仅闭合开关S₁，电压表示数如图乙所示；再闭合S₂，两电流表的指针均如图丙所示。

(1)闭合S₁、S₂，两灯泡联，电源电压为V，通过灯泡L₁的电流为A；再断开S₂，电压表的示数（选填“变大”“变小”或“不变”）。
(2)若将电路中的电流表A₁与电压表对换，则开关都闭合时（选填①②③）。
①电流表A₂有示数
②只有灯泡L₂亮
③电压表有示数

(1) 并 6.0 1.04 不变
(2) ③
解析 (1)由题图甲知,仅闭合开关S₁,L₂断路,电路中只有L₁,电压表测电源电压,由题图乙知,电压表示数为6.0 V,即电源电压为6.0 V。当S₁、S₂都闭合时,L₁、L₂并联,A₁测干路电流,A₂测L₂所在支路的电流,电压表测量电源电压。根据并联电路的电流规律知,A₁的示数应大于A₂的示数,两电流表的指针位置相同,所以A₁使用的测量范围是0~3 A,示数为1.3 A,即干路电流为1.3 A,A₂使用的测量范围是0~0.6 A,示数为0.26 A,即通过L₂的电流为0.26 A。根据并联电路中干路电流等于各支路电流之和可得,通过L₁的电流I₁=I-I₂=1.3 A-0.26 A=1.04 A。断开S₂,仅闭合S₁时,电压表测量电源电压,示数不变。(2)若将电路中的电流表A₁与电压表对换,则电压表串联在电路中,电流表并联在电路中,两个电流表无示数,两个灯泡被短路,不能发光,电压表测量电源电压,电压表有示数,③符合题意,①②不符合题意。

【分析】
要解决本题，需分步骤分析电路：首先判断开关闭合时的电路连接方式，再根据电表量程读取示数，结合并联电路的电流、电压规律计算；对于电表对换的情况，需分析电表连接后的电路状态。
步骤1：仅闭合S₁时，电路只有L₁接入，电压表测电源电压，读取电压表示数得电源电压；
步骤2：闭合S₁、S₂时，L₁与L₂并联，A₁测干路电流，A₂测L₂支路电流，根据并联电路干路电流大于支路电流，判断两电流表量程，读取示数后计算L₁的电流；
步骤3：断开S₂，电压表仍测电源电压，判断示数变化；
步骤4：将A₁与电压表对换后，分析电表的连接方式，判断电路状态，确定选项。
【解析】
(1) ①判断电路连接：仅闭合S₁时，电流仅经L₁形成回路；闭合S₂后，电流分为两条路径分别经过L₁和L₂，故两灯并联。
②读取电源电压：电压表测电源电压，图乙中电压表选用0~15V量程，分度值0.5V，指针指向6V，因此电源电压为6.0V。
③计算通过L₁的电流：并联电路中干路电流等于各支路电流之和，且干路电流大于支路电流。两电流表指针位置相同，A₁测干路电流，量程为0~3A，分度值0.1A，示数为1.3A；A₂测L₂支路电流，量程为0~0.6A，分度值0.02A，示数为0.26A。因此通过L₁的电流I₁=I干 - I₂=1.3A - 0.26A=1.04A。
④断开S₂后，电压表仍并联在电源两端，测电源电压，故示数不变。
(2) 若将电流表A₁与电压表对换，电压表串联在电路中，电流表并联在电路中：电压表内阻极大，电路中电流极小，灯泡不发光，电流表无示数；电压表相当于直接接在电源两端，测电源电压，故电压表有示数，对应选项③。
【答案】
(1) 并；6.0；1.04；不变
(2) ③
【知识点】
并联电路特点、电流表电压表读数、电路分析
【点评】
本题综合考查并联电路的电流与电压规律、电表使用规则及电路状态分析，需准确判断电表量程和电路连接方式，是电学综合题的典型题型，对学生的电路分析能力要求较高。
【难度系数】
0.5
