【例1】如图所示，电路中电源电压不变，闭合开关S后，下列说法正确的是（
A.电压表的示数变大，电流表的示数变大
B.电压表的示数变大，电流表的示数不变
C.电压表的示数不变，电流表的示数变大
D.电压表的示数不变，电流表的示数不变
C
）A.电压表的示数变大，电流表的示数变大
B.电压表的示数变大，电流表的示数不变
C.电压表的示数不变，电流表的示数变大
D.电压表的示数不变，电流表的示数不变
答案
C
解析
【分析】
要解决此题，需先分析开关断开和闭合时的电路结构，明确电流表、电压表的测量对象：开关S断开时，电路为L₁的简单电路，电流表测L₁支路的电流，电压表并联在电源两端；开关S闭合后，L₁与L₂并联，电流表测干路电流，电压表仍并联在电源两端。结合并联电路的电压、电流规律判断电表示数变化。
【解析】
1. 开关S断开时，电路只有L₁工作，电流表测量通过L₁的电流，电压表并联在电源两端，示数等于电源电压；
2. 开关S闭合后，L₁与L₂并联，根据并联电路电压规律，各支路两端电压等于电源电压，因此L₁、L₂两端电压均等于电源电压，电压表仍测电源电压，示数不变；
3. 电流表在干路，测干路电流，根据并联电路电流规律：干路电流等于各支路电流之和。L₁的电流不变，新增L₂的支路电流，因此干路电流变大，电流表示数变大。综上，电压表示数不变，电流表示数变大，对应选项C。
【答案】
C
【知识点】
并联电路电流规律、电压表使用、电流表使用
【点评】
本题考查并联电路的电流、电压特点，关键是正确分析开关通断时的电路连接方式及电表测量对象，属于电路基础题，难度适中。
【难度系数】
0.6
要解决此题，需先分析开关断开和闭合时的电路结构，明确电流表、电压表的测量对象：开关S断开时，电路为L₁的简单电路，电流表测L₁支路的电流，电压表并联在电源两端；开关S闭合后，L₁与L₂并联，电流表测干路电流，电压表仍并联在电源两端。结合并联电路的电压、电流规律判断电表示数变化。
【解析】
1. 开关S断开时，电路只有L₁工作，电流表测量通过L₁的电流，电压表并联在电源两端，示数等于电源电压；
2. 开关S闭合后，L₁与L₂并联，根据并联电路电压规律，各支路两端电压等于电源电压，因此L₁、L₂两端电压均等于电源电压，电压表仍测电源电压，示数不变；
3. 电流表在干路，测干路电流，根据并联电路电流规律：干路电流等于各支路电流之和。L₁的电流不变，新增L₂的支路电流，因此干路电流变大，电流表示数变大。综上，电压表示数不变，电流表示数变大，对应选项C。
【答案】
C
【知识点】
并联电路电流规律、电压表使用、电流表使用
【点评】
本题考查并联电路的电流、电压特点，关键是正确分析开关通断时的电路连接方式及电表测量对象，属于电路基础题，难度适中。
【难度系数】
0.6

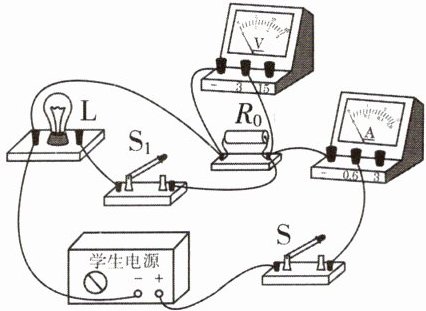

变式 如图所示，电源电压恒定不变，开关都闭合后，电路正常工作。当断开开关$\mathrm{S}_1$时，下列判断正确的是（
A.电流表示数变小
B.电压表示数变大
C.电压表和电流表的示数之比变小
D.没有电流通过$R_0$
A
）A.电流表示数变小
B.电压表示数变大
C.电压表和电流表的示数之比变小
D.没有电流通过$R_0$
答案
A
解析
【分析】首先明确开关都闭合时的电路结构：开关S、S₁均闭合，灯泡L与定值电阻R₀并联，电流表测干路电流，电压表测R₀两端电压（等于电源电压）。当断开S₁时，灯泡L所在支路断路，电路变为仅R₀的简单电路，电流表测通过R₀的电流，电压表仍测R₀两端电压（等于电源电压）。通过对比两种状态的电表示数变化，逐一判断选项。
【解析】
1. 开关都闭合时：L与R₀并联，干路电流$I_{总}=I_L + I_{R_0}$，电压表测电源电压$U$，示数为$U$；
2. 断开S₁时：L支路断开，电路为R₀的简单电路，电流表测$I_{R_0}$，因$I_{R_0} ＜ I_{总}$，故电流表示数变小，A正确；
3. 电压表示数：电源电压恒定，电压表仍测电源电压，示数不变，B错误；
4. 电压表与电流表示数之比：闭合S₁时比值为$\frac{U}{I_L + I_{R_0}}$，断开S₁后比值为$\frac{U}{I_{R_0}}$，因$I_L + I_{R_0} ＞ I_{R_0}$，故比值变大，C错误；
5. 断开S₁后，R₀所在电路为通路，有电流通过R₀，D错误。
【答案】A
【知识点】并联电路特点、欧姆定律
【点评】本题考查电路动态分析，核心是理清开关通断时的电路连接方式，结合并联电路规律和欧姆定律分析电表示数变化，需掌握基本电路分析方法。
【难度系数】0.5
【解析】
1. 开关都闭合时：L与R₀并联，干路电流$I_{总}=I_L + I_{R_0}$，电压表测电源电压$U$，示数为$U$；
2. 断开S₁时：L支路断开，电路为R₀的简单电路，电流表测$I_{R_0}$，因$I_{R_0} ＜ I_{总}$，故电流表示数变小，A正确；
3. 电压表示数：电源电压恒定，电压表仍测电源电压，示数不变，B错误；
4. 电压表与电流表示数之比：闭合S₁时比值为$\frac{U}{I_L + I_{R_0}}$，断开S₁后比值为$\frac{U}{I_{R_0}}$，因$I_L + I_{R_0} ＞ I_{R_0}$，故比值变大，C错误；
5. 断开S₁后，R₀所在电路为通路，有电流通过R₀，D错误。
【答案】A
【知识点】并联电路特点、欧姆定律
【点评】本题考查电路动态分析，核心是理清开关通断时的电路连接方式，结合并联电路规律和欧姆定律分析电表示数变化，需掌握基本电路分析方法。
【难度系数】0.5
【例2】如图所示，电源电压恒定不变，闭合开关后，当滑动变阻器的滑片P向左滑动时，下列说法正确的是 （
）
A.电流表A的示数变大，电压表V的示数变小
B.电流表A的示数变小，电压表V的示数变大
C.电流表A的示数变大，电压表V的示数不变
D.电流表A的示数变小，电压表V的示数不变
）A.电流表A的示数变大，电压表V的示数变小
B.电流表A的示数变小，电压表V的示数变大
C.电流表A的示数变大，电压表V的示数不变
D.电流表A的示数变小，电压表V的示数不变
答案
A
解析
【分析】首先明确电路结构：定值电阻R与滑动变阻器R'串联，电流表测量电路中的总电流，电压表测量滑动变阻器R'两端的电压。当滑片P向左滑动时，滑动变阻器接入电路的电阻发生变化，结合串联电路的电阻、电压规律和欧姆定律，可逐步分析电流和电压的变化情况。
【解析】
1. 电路分析：R与R'串联，电流表测串联电路的电流I，电压表测R'两端的电压U'。
2. 滑片移动对电阻的影响：滑片P向左滑动，滑动变阻器R'接入电路的电阻变小，电路总电阻R总=R+R'变小。
3. 电流表示数变化：电源电压U恒定，根据欧姆定律I=U/R总，R总变小，因此电路电流I变大，即电流表A的示数变大。
4. 电压表示数变化：定值电阻R的电压U_R=I·R，I变大、R不变，故U_R变大；串联电路总电压等于各部分电压之和，即U=U_R+U'，因此U'=U-U_R，U不变、U_R变大，所以U'变小，即电压表V的示数变小。
综上，电流表A示数变大，电压表V示数变小，对应选项A。
【答案】A
【知识点】串联电路的电压规律、欧姆定律的应用、串联电路的电阻规律
【点评】本题为基础动态电路分析题，解题关键是明确电表的测量对象，结合串联电路规律和欧姆定律逐步推导电流、电压的变化，难度适中，需掌握动态电路的基本分析方法。
【难度系数】0.5
【解析】
1. 电路分析：R与R'串联，电流表测串联电路的电流I，电压表测R'两端的电压U'。
2. 滑片移动对电阻的影响：滑片P向左滑动，滑动变阻器R'接入电路的电阻变小，电路总电阻R总=R+R'变小。
3. 电流表示数变化：电源电压U恒定，根据欧姆定律I=U/R总，R总变小，因此电路电流I变大，即电流表A的示数变大。
4. 电压表示数变化：定值电阻R的电压U_R=I·R，I变大、R不变，故U_R变大；串联电路总电压等于各部分电压之和，即U=U_R+U'，因此U'=U-U_R，U不变、U_R变大，所以U'变小，即电压表V的示数变小。
综上，电流表A示数变大，电压表V示数变小，对应选项A。
【答案】A
【知识点】串联电路的电压规律、欧姆定律的应用、串联电路的电阻规律
【点评】本题为基础动态电路分析题，解题关键是明确电表的测量对象，结合串联电路规律和欧姆定律逐步推导电流、电压的变化，难度适中，需掌握动态电路的基本分析方法。
【难度系数】0.5
【例3】将光敏电阻$R$、定值电阻$R_0$、电流表、电压表、开关和电源连接成如图所示的电路，光敏电阻的阻值随光照强度的增大而减小。闭合开关，逐渐增大对光敏电阻的光照强度，观察电表示数的变化情况，下列表述正确的是
（
A.A表示数变大，V表示数变小
B.A表示数变小，V表示数变大
C.A表和V表示数均变小
D.A表和V表示数均变大
（
A
）A.A表示数变大，V表示数变小
B.A表示数变小，V表示数变大
C.A表和V表示数均变小
D.A表和V表示数均变大
答案
A
解析
【分析】首先明确电路结构：光敏电阻R与定值电阻R₀串联，电流表测电路总电流，电压表测R两端电压。根据题意，光敏电阻阻值随光照强度增大而减小，当光照增强时R阻值减小，结合欧姆定律和串联电路电压规律分析电表示数变化：总电阻减小→电流增大→电流表示数变大；再通过定值电阻电压变化，结合电源电压不变，推导R两端电压变化，判断电压表示数变化。
【解析】
1. 确定电路连接：由图可知，光敏电阻R与定值电阻R₀串联，电流表测串联电路的电流，电压表测R两端的电压。
2. 分析电流表示数：当光照强度增大时，光敏电阻R的阻值减小，电路总电阻$ R_{总}=R+R_0 $减小。电源电压U不变，根据欧姆定律$ I=\frac{U}{R_{总}} $，电路中的电流I增大，因此电流表的示数变大。
3. 分析电压表示数：定值电阻R₀的阻值不变，电流I增大，根据$ U_0=IR_0 $，R₀两端的电压U₀增大。电源电压$ U=U_R+U_0 $，因此R两端的电压$ U_R=U-U_0 $，由于U不变、U₀增大，所以UR减小，即电压表的示数变小。
综上，电流表示数变大，电压表示数变小，对应选项A。
【答案】A
【知识点】串联电路特点、欧姆定律应用、光敏电阻特性
【点评】本题是串联电路动态分析的典型题，需结合光敏电阻的阻值变化，利用欧姆定律和串联电路的电压规律逐步推导电表示数变化，考查学生对电路动态分析的基本能力，属于基础题型。
【难度系数】0.6
【解析】
1. 确定电路连接：由图可知，光敏电阻R与定值电阻R₀串联，电流表测串联电路的电流，电压表测R两端的电压。
2. 分析电流表示数：当光照强度增大时，光敏电阻R的阻值减小，电路总电阻$ R_{总}=R+R_0 $减小。电源电压U不变，根据欧姆定律$ I=\frac{U}{R_{总}} $，电路中的电流I增大，因此电流表的示数变大。
3. 分析电压表示数：定值电阻R₀的阻值不变，电流I增大，根据$ U_0=IR_0 $，R₀两端的电压U₀增大。电源电压$ U=U_R+U_0 $，因此R两端的电压$ U_R=U-U_0 $，由于U不变、U₀增大，所以UR减小，即电压表的示数变小。
综上，电流表示数变大，电压表示数变小，对应选项A。
【答案】A
【知识点】串联电路特点、欧姆定律应用、光敏电阻特性
【点评】本题是串联电路动态分析的典型题，需结合光敏电阻的阻值变化，利用欧姆定律和串联电路的电压规律逐步推导电表示数变化，考查学生对电路动态分析的基本能力，属于基础题型。
【难度系数】0.6
1. 如图所示，电源电压保持不变，闭合开关S后，下列说法正确的是（
A.电流表、电压表的示数都变大
B.电流表的示数变大，电压表的示数变小
C.电流表、电压表的示数都变小
D.电流表的示数变小，电压表的示数变大
A
）A.电流表、电压表的示数都变大
B.电流表的示数变大，电压表的示数变小
C.电流表、电压表的示数都变小
D.电流表的示数变小，电压表的示数变大
答案
A
解析
【分析】要判断开关闭合后电表示数的变化，需先明确开关断开和闭合时的电路结构，确定电流表、电压表的测量对象，再结合欧姆定律分析电流和电压的变化：1. 开关S断开时，R₁与R₂串联，电流表测串联电路的电流，电压表测R₂两端的电压；2. 开关S闭合时，R₁被短路，电路为R₂的简单电路，电流表测电路中的电流，电压表测R₂两端的电压（等于电源电压）；最后根据串联电路电阻规律和欧姆定律比较两次的电流、电压大小，得出结论。
【解析】当开关S断开时，R₁与R₂串联，总电阻R总=R₁+R₂，根据欧姆定律，电路中的电流I=U/(R₁+R₂)，电压表测R₂两端的电压，示数为U₂=IR₂=(U R₂)/(R₁+R₂)；当开关S闭合时，R₁被短路，电路中只有R₂，总电阻R'=R₂，此时电路中的电流I'=U/R₂，因为R₁+R₂ ＞ R₂，所以I' ＞ I，即电流表示数变大；此时电压表测R₂两端的电压，等于电源电压U，而原来的U₂=(U R₂)/(R₁+R₂) ＜ U，所以电压表示数变大。因此电流表、电压表的示数都变大，对应选项A。
【答案】A
【知识点】串联电路、欧姆定律、电路动态分析
【点评】本题考查电路动态分析，关键是明确开关通断时的电路结构，掌握串联电路的电阻特点和欧姆定律的应用，属于基础题型。
【难度系数】0.6
【解析】当开关S断开时，R₁与R₂串联，总电阻R总=R₁+R₂，根据欧姆定律，电路中的电流I=U/(R₁+R₂)，电压表测R₂两端的电压，示数为U₂=IR₂=(U R₂)/(R₁+R₂)；当开关S闭合时，R₁被短路，电路中只有R₂，总电阻R'=R₂，此时电路中的电流I'=U/R₂，因为R₁+R₂ ＞ R₂，所以I' ＞ I，即电流表示数变大；此时电压表测R₂两端的电压，等于电源电压U，而原来的U₂=(U R₂)/(R₁+R₂) ＜ U，所以电压表示数变大。因此电流表、电压表的示数都变大，对应选项A。
【答案】A
【知识点】串联电路、欧姆定律、电路动态分析
【点评】本题考查电路动态分析，关键是明确开关通断时的电路结构，掌握串联电路的电阻特点和欧姆定律的应用，属于基础题型。
【难度系数】0.6
