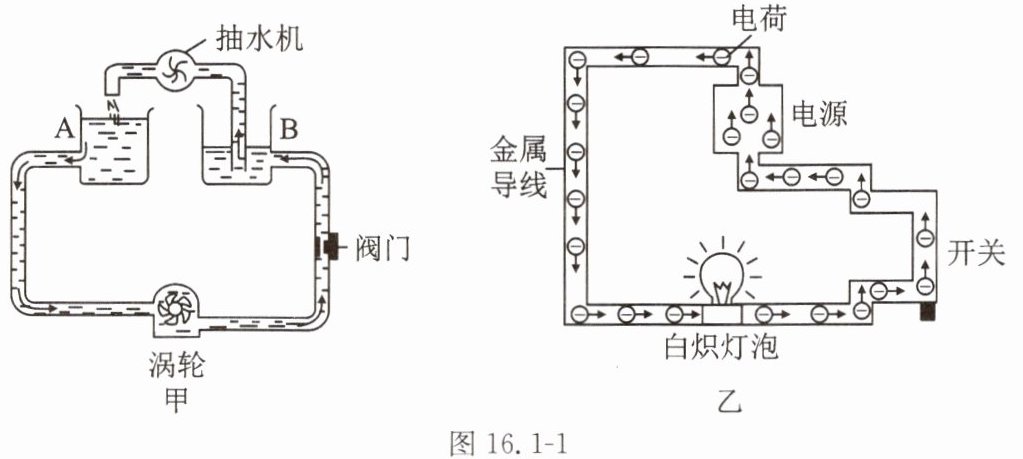

1. 如图16.1-1所示，我们采用类比的方法来认识电压和电流：甲图中的抽水机相当于乙图的；水压是形成水流的原因，那么是迫使自由电荷定向移动形成电流的原因。如果关闭甲图中的阀门，水管中的水（选填“会”或“不会”）流动，A、B两个容器间（选填“有”或“没有”）水压；同样，断开乙图中的开关，导线中（选填“有”或“没有”）电流，电源两端（选填“有”或“没有”）电压。

1.电源 电压 不会 有 没有 有

【分析】
本题运用类比法，将水路系统与电路系统对应，帮助理解电学概念：甲图中抽水机的作用是提供水压，对应乙图中为电路提供电压的电源；水压是形成水流的原因，同理电压是使自由电荷定向移动形成电流的原因。阀门相当于电路中的开关，关闭阀门时，水管被阻断，水无法流动，但A、B两容器的水位差依然存在，故两容器间仍有水压；断开开关时，电路被切断，导线中没有电流，但电源两端的电压由电源本身决定，始终存在。
【解析】
1. 甲图的抽水机为水路提供水压，对应乙图中为电路提供电压的装置，即电源；
2. 电压是迫使自由电荷定向移动形成电流的原因；
3. 关闭甲图的阀门，水管被阻断，水管中的水不会流动；
4. 关闭阀门后，A、B两容器的水位差未消失，因此两容器间仍有水压；
5. 断开乙图的开关，电路处于断路状态，导线中没有电流；
6. 电源两端的电压由电源自身性质决定，与电路是否接通无关，因此电源两端仍有电压。
【答案】
电源、电压、不会、有、没有、有
【知识点】
电压的作用；电流的形成；电路的状态
【点评】
本题通过水路与电路的类比，直观呈现电压、电流的概念及电路的工作特点，属于电学基础概念题，需掌握类比法在物理学习中的应用。
【难度系数】
0.6

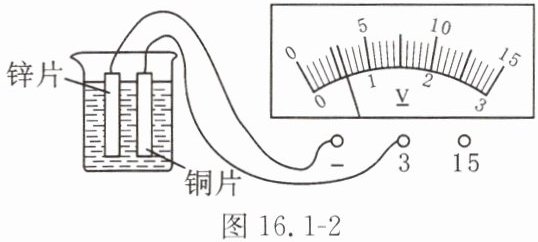

2.如图16.1-2所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线情况和指针偏转情况可知：锌片是盐水电池的极，电池的电压为V。

2.负 0.6

【分析】首先，根据电压表的使用规则：电流需从电压表的正接线柱流入、负接线柱流出，此时指针正向偏转，对应电压表正接线柱连接电源正极，负接线柱连接电源负极；其次，读取电压表示数时，要先确定量程和分度值，再根据指针位置计算电压。
【解析】1. 判断正负极：电压表的“-”接线柱连接锌片，“3”接线柱连接铜片，电压表指针正向偏转，说明电流从“3”接线柱流入、“-”接线柱流出，因此锌片是盐水电池的负极。2. 读取电压：电压表选用0~3V量程，该量程分度值为0.1V，指针指向0.6V刻度处，故电池电压为0.6V。
【答案】负；0.6
【知识点】电压表使用；电压读数；电源正负极判断
【点评】本题考查电压表的基本使用和电源正负极的判断，属于基础题型，关键是掌握电压表的接线规则和读数方法。
【难度系数】0.3

3.家用燃气灶里面装有一节1号干电池，它的电压为 V；家用电冰箱所在电路的电压是 V，里面的压缩机和灯泡是联的。

3.1.5 220 并

【分析】
这道题考查生活中常见的电压值和家庭电路的连接方式，解题时需回忆物理常识：一节干电池的电压固定为1.5V；我国家庭电路的标准电压是220V；家庭电路中各用电器需独立工作、互不影响，据此判断连接方式。
【解析】
1. 一节1号干电池属于普通干电池，其电压为1.5V；
2. 我国家用电路的标准电压是220V，因此家用电冰箱所在电路的电压为220V；
3. 家用电冰箱的压缩机和灯泡工作时互不影响（压缩机工作时灯泡可单独使用，反之亦然），符合并联电路“各支路独立工作”的特点，因此二者是并联的。
【答案】
1.5 220 并
【知识点】
常见电压值；串联与并联电路
【点评】
本题为电学基础常识题，贴近生活实际，主要考查学生对生活中电学知识的识记与理解，难度较低。
【难度系数】
0.9

4. 下列几种常见的电压中,不符合实际情况的是 （）

A.一节干电池两极间的电压是 1.5 V
B.手机电池两极间的电压是 36 V
C.一节铅蓄电池的电压是 2 V
D.家庭电路的电压是 220 V

4.B

【分析】本题考查生活中常见的电压值，解题思路是逐一回忆各选项对应的实际电压，对比判断是否符合实际，找出不符合的选项，需准确识记常见电源的电压数值。
【解析】逐一分析各选项：
选项A：一节标准干电池两极间的电压为1.5V，符合实际情况，排除；
选项B：手机电池两极间的电压通常为3.7V（或4.2V），36V是人体安全电压的上限，并非手机电池电压，不符合实际情况；
选项C：一节铅蓄电池的电压为2V，符合实际情况，排除；
选项D：我国家庭电路的电压为220V，符合实际情况，排除。
因此不符合实际的是选项B。
【答案】B
【知识点】常见电压值、电学基础常识
【点评】本题属于电学基础常识题，难度较低，考查学生对生活中常见电源电压的识记能力，准确记忆各常见电压值即可快速解答。
【难度系数】0.8

5.关于电压表的使用，说法错误的是（）

A.电压表使用前，要先将电表的指针调零
B.电压表测量电压时，必须与被测用电器并联
C.电压表不能用来直接测量电源电压
D.将电压表接入电路时，注意电流必须从正接线柱流入

5.C

【分析】
本题考查电压表的使用规则，需逐一分析每个选项的说法是否符合电压表的使用要求，找出错误选项。
【解析】
逐一分析各选项：
A. 电压表使用前，需先将电表的指针调零，保证测量的准确性，该说法正确；
B. 电压表的使用规则是必须与被测用电器并联，这样才能准确测量被测用电器两端的电压，该说法正确；
C. 电压表内阻极大，只要量程合适，是可以直接并联在电源两端测量电源电压的，因此该说法错误；
D. 电压表接入电路时，电流必须从正接线柱流入、负接线柱流出，否则指针会反向偏转，损坏电表，该说法正确。综上，错误的说法是C选项。
【答案】
C
【知识点】
电压表的使用
【点评】
本题属于电学基础题，直接考查电压表的核心使用规则，只要牢记相关知识点即可轻松判断，侧重对基础概念的掌握。
【难度系数】
0.8
