6.下列四个电路图中,能用电压表测出灯泡$\mathrm{L}_1$两端的电压的是（
D
）答案
6.D
解析
【分析】要判断电压表能否测出灯泡$\mathrm{L}_1$两端的电压，需依据电压表的使用规则：电压表应并联在被测用电器（$\mathrm{L}_1$）两端，且电流需从电压表的正接线柱流入、负接线柱流出。需逐一分析各选项中电压表的连接是否符合要求。
【解析】
选项A：电压表与$\mathrm{L}_1$、$\mathrm{L}_2$串联在电路中，电压表内阻极大，电路电流几乎为0，无法测量用电器电压，不符合要求。
选项B：电压表并联在$\mathrm{L}_2$两端，测量的是$\mathrm{L}_2$两端的电压，不是$\mathrm{L}_1$的，不符合要求。
选项C：电压表并联在电源两端，测量的是电源电压，不是$\mathrm{L}_1$的，不符合要求。
选项D：电压表并联在$\mathrm{L}_1$两端，且电流从电压表正接线柱流入、负接线柱流出，符合电压表使用规则，能测出$\mathrm{L}_1$两端的电压，符合要求。
【答案】D
【知识点】电压表的使用；电路连接
【点评】本题考查电压表的正确使用方法，核心是掌握电压表需并联在被测电路两端，且正负接线柱接法正确，属于基础电路分析题。
【难度系数】0.7
【解析】
选项A：电压表与$\mathrm{L}_1$、$\mathrm{L}_2$串联在电路中，电压表内阻极大，电路电流几乎为0，无法测量用电器电压，不符合要求。
选项B：电压表并联在$\mathrm{L}_2$两端，测量的是$\mathrm{L}_2$两端的电压，不是$\mathrm{L}_1$的，不符合要求。
选项C：电压表并联在电源两端，测量的是电源电压，不是$\mathrm{L}_1$的，不符合要求。
选项D：电压表并联在$\mathrm{L}_1$两端，且电流从电压表正接线柱流入、负接线柱流出，符合电压表使用规则，能测出$\mathrm{L}_1$两端的电压，符合要求。
【答案】D
【知识点】电压表的使用；电路连接
【点评】本题考查电压表的正确使用方法，核心是掌握电压表需并联在被测电路两端，且正负接线柱接法正确，属于基础电路分析题。
【难度系数】0.7

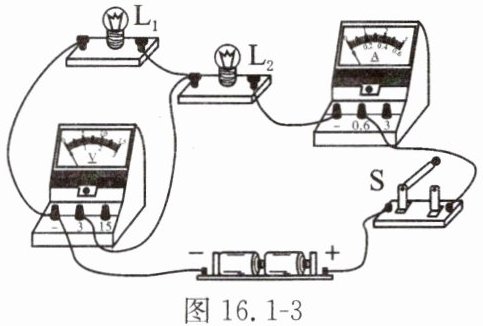

7. 如图16.1-3所示，当开关S闭合后，以下判断正确的是 （
A.灯泡$\mathrm{L}_1$与$\mathrm{L}_2$并联，电压表测灯泡$\mathrm{L}_1$两端的电压
B.灯泡$\mathrm{L}_1$与$\mathrm{L}_2$并联，电压表测灯泡$\mathrm{L}_2$两端的电压
C.灯泡$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表测灯泡$\mathrm{L}_1$两端的电压
D.灯泡$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表测灯泡$\mathrm{L}_2$两端的电压
图16.1-3
图16.1-4
C
）A.灯泡$\mathrm{L}_1$与$\mathrm{L}_2$并联，电压表测灯泡$\mathrm{L}_1$两端的电压
B.灯泡$\mathrm{L}_1$与$\mathrm{L}_2$并联，电压表测灯泡$\mathrm{L}_2$两端的电压
C.灯泡$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表测灯泡$\mathrm{L}_1$两端的电压
D.灯泡$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表测灯泡$\mathrm{L}_2$两端的电压
图16.1-3
图16.1-4
答案
7.C
解析
【分析】
要解决这道题，需分两步思考：第一步，判断灯泡的连接方式，可通过电流路径法，看电流从电源正极流出后是否只有一条路径；第二步，判断电压表的测量对象，电压表需并联在被测用电器两端，观察电压表与哪个用电器并联，即可确定测量对象。
【解析】
1. 判断电路连接方式：电流从电源正极出发，依次经过开关S、灯泡$\mathrm{L}_1$、灯泡$\mathrm{L}_2$，最终回到电源负极，电流只有一条路径，因此$\mathrm{L}_1$与$\mathrm{L}_2$是串联。
2. 判断电压表测量对象：电压表并联在灯泡$\mathrm{L}_1$的两端，所以电压表测量的是$\mathrm{L}_1$两端的电压。
综上，选项C的描述正确。
【答案】
C
【知识点】
串联电路、电压表的使用
【点评】
本题是电路基础题，考查串联电路的判断和电压表的使用规则，需掌握电流路径法判断串并联、电压表并联连接的特点，难度适中。
【难度系数】
0.6
要解决这道题，需分两步思考：第一步，判断灯泡的连接方式，可通过电流路径法，看电流从电源正极流出后是否只有一条路径；第二步，判断电压表的测量对象，电压表需并联在被测用电器两端，观察电压表与哪个用电器并联，即可确定测量对象。
【解析】
1. 判断电路连接方式：电流从电源正极出发，依次经过开关S、灯泡$\mathrm{L}_1$、灯泡$\mathrm{L}_2$，最终回到电源负极，电流只有一条路径，因此$\mathrm{L}_1$与$\mathrm{L}_2$是串联。
2. 判断电压表测量对象：电压表并联在灯泡$\mathrm{L}_1$的两端，所以电压表测量的是$\mathrm{L}_1$两端的电压。
综上，选项C的描述正确。
【答案】
C
【知识点】
串联电路、电压表的使用
【点评】
本题是电路基础题，考查串联电路的判断和电压表的使用规则，需掌握电流路径法判断串并联、电压表并联连接的特点，难度适中。
【难度系数】
0.6
8.在图16.1-4所示的电路中,闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$,小灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$正常发光,电流表和电压表均有示数,则关于电路的分析,错误的是 (
A.小灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联
B.电压表可测量小灯泡$\mathrm{L}_{1}$两端的电压
C.只断开开关$\mathrm{S}_{1}$,小灯泡$\mathrm{L}_{2}$正常发光
D.电流表测量干路中的电流
D
)A.小灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联
B.电压表可测量小灯泡$\mathrm{L}_{1}$两端的电压
C.只断开开关$\mathrm{S}_{1}$,小灯泡$\mathrm{L}_{2}$正常发光
D.电流表测量干路中的电流
答案
8.D
解析
【分析】
要解决这道题，需先分析闭合开关S₁、S₂时的电路连接方式，再逐个判断选项：首先确定电流路径，判断L₁、L₂的连接类型；再分析电压表、电流表的测量对象；最后判断开关断开时各支路的工作情况，找出错误选项。
【解析】
闭合开关S₁、S₂时，电流从电源正极分为两条支路：①经小灯泡L₁、S₁回到负极；②经S₂、小灯泡L₂、电流表、S₁回到负极。因此：
选项A：L₁、L₂为并联，该说法正确；
选项B：电压表并联在L₁两端，并联电路各支路电压相等，故电压表可测L₁两端电压，该说法正确；
选项C：只断开S₁时，L₁支路断路，但L₂支路仍通路，小灯泡L₂正常发光，该说法正确；
选项D：电流表与L₂串联，测量的是L₂支路的电流，并非干路电流，该说法错误。
综上，错误选项为D。
【答案】
D
【知识点】
并联电路特点、电流表的使用、电压表的使用
【点评】
本题考查并联电路的判断及电表测量对象的分析，需明确开关通断时的电流路径，属于电路基础题，需注意电流表的位置对应的测量对象，避免混淆支路电流和干路电流。
【难度系数】
0.6
要解决这道题，需先分析闭合开关S₁、S₂时的电路连接方式，再逐个判断选项：首先确定电流路径，判断L₁、L₂的连接类型；再分析电压表、电流表的测量对象；最后判断开关断开时各支路的工作情况，找出错误选项。
【解析】
闭合开关S₁、S₂时，电流从电源正极分为两条支路：①经小灯泡L₁、S₁回到负极；②经S₂、小灯泡L₂、电流表、S₁回到负极。因此：
选项A：L₁、L₂为并联，该说法正确；
选项B：电压表并联在L₁两端，并联电路各支路电压相等，故电压表可测L₁两端电压，该说法正确；
选项C：只断开S₁时，L₁支路断路，但L₂支路仍通路，小灯泡L₂正常发光，该说法正确；
选项D：电流表与L₂串联，测量的是L₂支路的电流，并非干路电流，该说法错误。
综上，错误选项为D。
【答案】
D
【知识点】
并联电路特点、电流表的使用、电压表的使用
【点评】
本题考查并联电路的判断及电表测量对象的分析，需明确开关通断时的电流路径，属于电路基础题，需注意电流表的位置对应的测量对象，避免混淆支路电流和干路电流。
【难度系数】
0.6
9. 如图16.1-5所示，电源电压为6 V，闭合开关，电压表的示数为4 V，下列说法错误的是（
A.灯泡$\mathrm{L}_1$两端电压为2 V
B.灯泡$\mathrm{L}_1$与电源两端的电压为4 V
C.灯泡$\mathrm{L}_2$两端电压为4 V
D.电压表测的是灯泡$\mathrm{L}_2$两端的电压
B
）A.灯泡$\mathrm{L}_1$两端电压为2 V
B.灯泡$\mathrm{L}_1$与电源两端的电压为4 V
C.灯泡$\mathrm{L}_2$两端电压为4 V
D.电压表测的是灯泡$\mathrm{L}_2$两端的电压
答案
9.B
解析
【分析】首先明确电路中$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_2$两端，因此电压表测量$\mathrm{L}_2$两端的电压。根据串联电路电压规律：总电压等于各部分电路两端电压之和，结合电源电压和电压表示数，可计算出$\mathrm{L}_1$两端的电压，再逐一分析选项判断对错。
【解析】由电路图可知，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_2$两端，故电压表测$\mathrm{L}_2$两端的电压，因此$\mathrm{L}_2$两端电压$U_2=4\ \mathrm{V}$，D选项正确；已知电源电压$U=6\ \mathrm{V}$，根据串联电路电压规律$U=U_1+U_2$，可得$\mathrm{L}_1$两端电压$U_1=U-U_2=6\ \mathrm{V}-4\ \mathrm{V}=2\ \mathrm{V}$，故A选项正确，C选项正确；B选项中“灯泡$\mathrm{L}_1$与电源两端的电压为4 V”表述错误，电源电压为6 V，$\mathrm{L}_1$两端电压为2 V，并非4 V，因此错误的是B选项。
【答案】B
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压特点和电压表的测量对象判断，属于电学基础题，需准确分析电路连接方式和电压表的测量范围，难度不大。
【难度系数】0.5
【解析】由电路图可知，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_2$两端，故电压表测$\mathrm{L}_2$两端的电压，因此$\mathrm{L}_2$两端电压$U_2=4\ \mathrm{V}$，D选项正确；已知电源电压$U=6\ \mathrm{V}$，根据串联电路电压规律$U=U_1+U_2$，可得$\mathrm{L}_1$两端电压$U_1=U-U_2=6\ \mathrm{V}-4\ \mathrm{V}=2\ \mathrm{V}$，故A选项正确，C选项正确；B选项中“灯泡$\mathrm{L}_1$与电源两端的电压为4 V”表述错误，电源电压为6 V，$\mathrm{L}_1$两端电压为2 V，并非4 V，因此错误的是B选项。
【答案】B
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压特点和电压表的测量对象判断，属于电学基础题，需准确分析电路连接方式和电压表的测量范围，难度不大。
【难度系数】0.5
