19. 如图所示为寒暑表，40 ℃与10 ℃两条刻度线相距AB=6 cm，刻度线C与刻度线B相距BC=3 cm。下列判断正确的是 （）

A.C处应该标上5 ℃
B.C处应该标上－5 ℃
C.20 ℃刻度线距A处2 cm
D.20 ℃刻度线距B处3 cm

19. B

【分析】寒暑表的刻度是均匀的，温度变化量与刻度线间的长度成正比。先根据AB段的温度差和长度算出每厘米对应的温度变化值，再结合BC段的长度算出对应温度变化，同时明确寒暑表越往下温度越低，据此判断各选项正误。
【解析】
1. 计算温度与长度的对应关系：AB段的温度差为$\Delta T_{AB}=40°\mathrm{C}-10°\mathrm{C}=30°\mathrm{C}$，长度$AB=6\ \mathrm{cm}$，因此每厘米对应的温度变化为：$\frac{30°\mathrm{C}}{6\ \mathrm{cm}}=5°\mathrm{C/cm}$。
2. 判断C处温度：BC段长度为$3\ \mathrm{cm}$，对应温度差为$3\ \mathrm{cm}×5°\mathrm{C/cm}=15°\mathrm{C}$。由于寒暑表刻度越向下温度越低，B处为$10°\mathrm{C}$，故C处温度为$10°\mathrm{C}-15°\mathrm{C}=-5°\mathrm{C}$，因此B选项正确，A选项错误。
3. 分析C、D选项：
$20°\mathrm{C}$与A处（$40°\mathrm{C}$）的温度差为$40°\mathrm{C}-20°\mathrm{C}=20°\mathrm{C}$，对应长度为$\frac{20°\mathrm{C}}{5°\mathrm{C/cm}}=4\ \mathrm{cm}$，即$20°\mathrm{C}$刻度线距A处$4\ \mathrm{cm}$，C选项错误。
$20°\mathrm{C}$与B处（$10°\mathrm{C}$）的温度差为$20°\mathrm{C}-10°\mathrm{C}=10°\mathrm{C}$，对应长度为$\frac{10°\mathrm{C}}{5°\mathrm{C/cm}}=2\ \mathrm{cm}$，即$20°\mathrm{C}$刻度线距B处$2\ \mathrm{cm}$，D选项错误。
【答案】B
【知识点】温度的测量、寒暑表的刻度
【点评】本题利用寒暑表刻度均匀的特点，通过温度与长度的比例关系求解，需明确温度随刻度线位置的变化规律，是基础应用类题目。
【难度系数】0.5

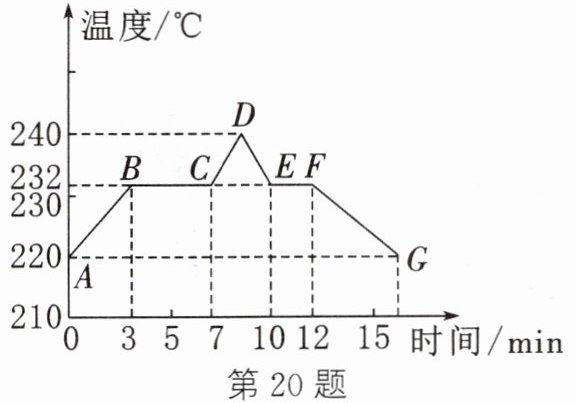

20. 如图所示是锡的熔化和凝固图像，下列说法正确的是 （）

A.锡的熔点和凝固点都是230 ℃
B.锡在EF段放热，是固液共存状态
C.锡熔化过程用了7 min，不断吸热
D.锡是不透明的金属，属于非晶体

20. B

【分析】要解决这道题，需结合晶体熔化和凝固图像的特点分析：晶体有固定的熔点和凝固点，熔化时吸热、温度不变，凝固时放热、温度不变；熔化过程对应图像中温度不变的上升段，凝固过程对应温度不变的下降段，且晶体的熔点等于凝固点。需逐一分析选项，判断各说法的正误。
【解析】
1. 解读图像：锡的温度在BC段（熔化过程）保持232℃不变，EF段（凝固过程）也保持232℃不变，说明锡是晶体，其熔点和凝固点均为232℃。
2. 逐一分析选项：
A选项：锡的熔点和凝固点是232℃，并非230℃，该说法错误。
B选项：EF段是锡的凝固过程，晶体凝固时持续放热，且处于固液共存状态，该说法正确。
C选项：锡的熔化过程从第3min（B点）到第7min（C点），用时为7min-3min=4min，不是7min，该说法错误。
D选项：锡是金属，属于晶体，并非非晶体，该说法错误。
【答案】B
【知识点】晶体熔化凝固图像、熔点与凝固点、晶体的特点
【点评】本题考查晶体熔化和凝固图像的理解，核心是掌握晶体熔化、凝固过程的温度变化规律及状态特征，需准确读取图像中的时间和温度信息，难度适中。
【难度系数】0.6

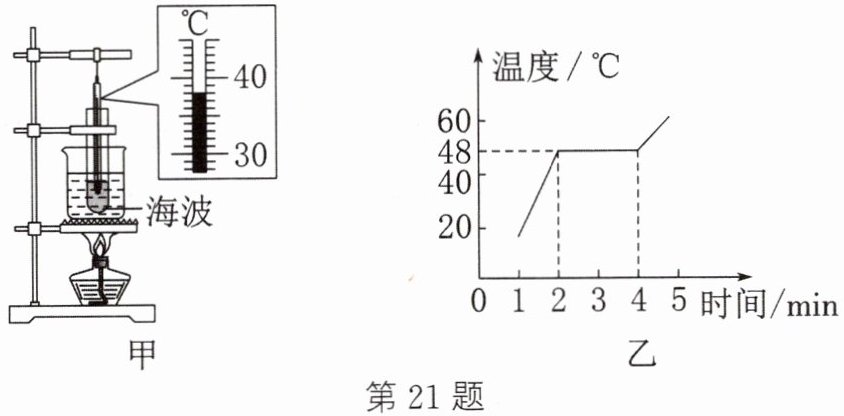

21. (2024·巴中)某同学利用如图甲所示的装置,来探究海波熔化时温度的变化规律,绘出图乙所示的图像。

（1）图甲的实验装置应按（自下而上/自上而下）的顺序组装。图中温度计的示数为℃。
（2）由图乙可知海波是（晶体/非晶体），海波的熔点是℃。海波在熔化过程中持续吸热，温度（升高/降低/不变）。

21.（1）自下而上、38 （2）晶体、48、不变

【分析】
首先，组装实验装置需遵循酒精灯外焰加热的原则，先确定下方器材位置，故按自下而上顺序；温度计读数需先明确分度值，再读取液柱对应刻度；判断晶体与非晶体的依据是有无固定熔点，结合图像分析海波的熔化特点。
【解析】
（1）组装实验装置时，需先放置酒精灯，根据其外焰高度确定铁圈及石棉网的位置，再依次固定烧杯、温度计等，因此应按自下而上的顺序组装。图甲中温度计的分度值为1℃，液柱对应刻度为38℃，故示数为38℃。
（2）晶体熔化时温度保持不变，非晶体熔化时温度持续变化。由图乙可知，海波在熔化过程中（2~4min）温度保持48℃不变，说明海波有固定的熔点，属于晶体，其熔点为48℃，熔化过程中持续吸热，温度不变。
【答案】
（1）自下而上、38 （2）晶体、48、不变
【知识点】
晶体与非晶体熔化特点、温度计读数、实验装置组装
【点评】
本题考查海波熔化实验的基础操作和晶体的核心特点，属于常规基础题，侧重对实验基本技能和概念的理解，难度适中。
【难度系数】
0.7
