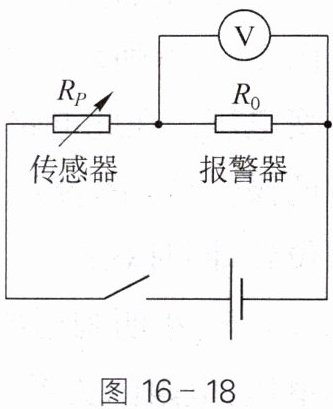

6. 图16-18是便携式酒精测试仪的原理图,电源电压恒为3V,$R_P$是酒精气体传感器,$R_0$是报警器,其阻值恒定为50Ω。当$R_0$两端的电压为2V时,发出报警声,提示被检测者为酒驾。求：
(1) 此时电路中的电流。
(2) 此时$R_P$的阻值。
(1) 此时电路中的电流。
(2) 此时$R_P$的阻值。
答案
（1）0.04 A （2）25 Ω
解析
（1）由电路图可知，$R_P$与$R_0$串联，电压表测$R_0$两端的电压。
根据欧姆定律$I = \frac{U}{R}$，电路中的电流$I = I_0 = \frac{U_0}{R_0} = \frac{2\,V}{50\,\Omega} = 0.04\,A$。
（2）电源电压$U = 3\,V$，$R_0$两端电压$U_0 = 2\,V$，则$R_P$两端电压$U_P = U - U_0 = 3\,V - 2\,V = 1\,V$。
由$I = \frac{U}{R}$可得，$R_P = \frac{U_P}{I} = \frac{1\,V}{0.04\,A} = 25\,\Omega$。
（1）$0.04\,A$
（2）$25\,\Omega$
根据欧姆定律$I = \frac{U}{R}$，电路中的电流$I = I_0 = \frac{U_0}{R_0} = \frac{2\,V}{50\,\Omega} = 0.04\,A$。
（2）电源电压$U = 3\,V$，$R_0$两端电压$U_0 = 2\,V$，则$R_P$两端电压$U_P = U - U_0 = 3\,V - 2\,V = 1\,V$。
由$I = \frac{U}{R}$可得，$R_P = \frac{U_P}{I} = \frac{1\,V}{0.04\,A} = 25\,\Omega$。
（1）$0.04\,A$
（2）$25\,\Omega$
