9. 在用电压表测小灯泡两端的电压时，若选用0～3 V量程，测得的电压值为1.2 V；若选用0～15 V量程，测得的电压值为1 V。那么小灯泡两端的电压应记为
1.2
V。答案
9.1.2
解析
【分析】
解决本题需掌握电压表量程的测量精度特点：电压表的0～3V量程分度值为0.1V，0～15V量程分度值为0.5V，测量同一电压时，小量程的分度值更小，测量结果更准确。因此应优先选择小量程对应的测量值作为最终测量结果，而非大量程的结果。
【解析】
测量小灯泡两端电压时，在不超过量程的条件下，应选用小量程进行测量，因为小量程的分度值更小，测量误差更小，结果更精准。本题中，0～3V量程测得电压为1.2V，0～15V量程测得为1V，1.2V的测量精度更高，故小灯泡两端的电压应记为1.2V。
【答案】
1.2
【知识点】
电压表的使用，电压的测量
【点评】
本题考查电压表量程的合理选择，核心是理解小量程测量精度更高，属于电学基础题，难度较低。
【难度系数】
0.8
解决本题需掌握电压表量程的测量精度特点：电压表的0～3V量程分度值为0.1V，0～15V量程分度值为0.5V，测量同一电压时，小量程的分度值更小，测量结果更准确。因此应优先选择小量程对应的测量值作为最终测量结果，而非大量程的结果。
【解析】
测量小灯泡两端电压时，在不超过量程的条件下，应选用小量程进行测量，因为小量程的分度值更小，测量误差更小，结果更精准。本题中，0～3V量程测得电压为1.2V，0～15V量程测得为1V，1.2V的测量精度更高，故小灯泡两端的电压应记为1.2V。
【答案】
1.2
【知识点】
电压表的使用，电压的测量
【点评】
本题考查电压表量程的合理选择，核心是理解小量程测量精度更高，属于电学基础题，难度较低。
【难度系数】
0.8

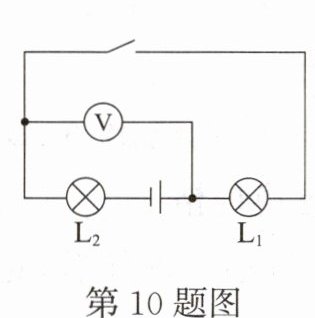

10. 如图所示的电路中，当开关闭合时，电压表测（
A.$\mathrm{L}_1$两端的电压
B.$\mathrm{L}_2$两端的电压
C.$\mathrm{L}_1$和$\mathrm{L}_2$两端的总电压
D.电源和$\mathrm{L}_2$两端的电压
第10题图 第11题图
A
）A.$\mathrm{L}_1$两端的电压
B.$\mathrm{L}_2$两端的电压
C.$\mathrm{L}_1$和$\mathrm{L}_2$两端的总电压
D.电源和$\mathrm{L}_2$两端的电压
第10题图 第11题图
答案
10.A
解析
【分析】判断电压表测量对象的关键是：电压表并联在被测用电器两端，即电压表的两个接线柱通过导线（开关相当于导线）连接到被测用电器的两端。首先分析电路：开关闭合后，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流从电源正极出发，依次经过$\mathrm{L}_1$、开关、$\mathrm{L}_2$，回到电源负极。由于开关相当于导线，其两端电位相等，因此电压表的左端通过开关连接到$\mathrm{L}_1$的上端，电压表的右端直接连接到$\mathrm{L}_1$的下端，即电压表并联在$\mathrm{L}_1$的两端，测量$\mathrm{L}_1$两端的电压。
【解析】1. 确定电路连接：开关闭合后，$\mathrm{L}_1$和$\mathrm{L}_2$串联，电流路径为：电源正极→$\mathrm{L}_1$→开关→$\mathrm{L}_2$→电源负极。2. 判断电压表测量对象：电压表需并联在被测电路两端，开关在电路中相当于导线，因此电压表左端电位与$\mathrm{L}_1$上端电位相同，电压表右端直接连接$\mathrm{L}_1$下端，说明电压表并联在$\mathrm{L}_1$两端，故电压表测$\mathrm{L}_1$两端的电压。
【答案】A
【知识点】串联电路、电压表的使用
【点评】本题是基础电路分析题，核心是掌握电压表的使用规则，通过判断电压表并联的用电器确定测量对象，属于易掌握的基础题型。
【难度系数】0.7
【解析】1. 确定电路连接：开关闭合后，$\mathrm{L}_1$和$\mathrm{L}_2$串联，电流路径为：电源正极→$\mathrm{L}_1$→开关→$\mathrm{L}_2$→电源负极。2. 判断电压表测量对象：电压表需并联在被测电路两端，开关在电路中相当于导线，因此电压表左端电位与$\mathrm{L}_1$上端电位相同，电压表右端直接连接$\mathrm{L}_1$下端，说明电压表并联在$\mathrm{L}_1$两端，故电压表测$\mathrm{L}_1$两端的电压。
【答案】A
【知识点】串联电路、电压表的使用
【点评】本题是基础电路分析题，核心是掌握电压表的使用规则，通过判断电压表并联的用电器确定测量对象，属于易掌握的基础题型。
【难度系数】0.7

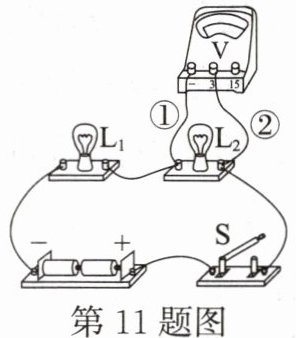

11. 关于如图所示的电路，下列说法错误的是
（
A.闭合开关S，电压表测量$\mathrm{L}_2$两端的电压
B.只将导线①的下端改接到$\mathrm{L}_1$右端，闭合开关S，电压表测量$\mathrm{L}_2$两端的电压
C.只将导线①的下端改接到$\mathrm{L}_1$左端，闭合开关S，电压表测量$\mathrm{L}_1$和$\mathrm{L}_2$两端的总电压
D.只将导线②的下端改接到$\mathrm{L}_1$左端，闭合开关S，电压表测量$\mathrm{L}_1$两端的电压
（
D
）A.闭合开关S，电压表测量$\mathrm{L}_2$两端的电压
B.只将导线①的下端改接到$\mathrm{L}_1$右端，闭合开关S，电压表测量$\mathrm{L}_2$两端的电压
C.只将导线①的下端改接到$\mathrm{L}_1$左端，闭合开关S，电压表测量$\mathrm{L}_1$和$\mathrm{L}_2$两端的总电压
D.只将导线②的下端改接到$\mathrm{L}_1$左端，闭合开关S，电压表测量$\mathrm{L}_1$两端的电压
答案
11.D
解析
【分析】要判断电压表测量的对象，需依据电压表的使用规则：电压表应并联在被测电路两端，且电流从正接线柱流入、负接线柱流出。解题时需逐个分析每个选项中导线改动后，电压表的并联位置和正负接线柱是否正确，进而判断其测量对象，找出错误选项。
【解析】闭合开关S后，L₁与L₂串联，对各选项分析如下：
1. 选项A：原电路中，电压表并联在L₂两端，正负接线柱连接正确，测量L₂两端电压，A说法正确。
2. 选项B：将导线①下端改接到L₁右端后，电压表仍并联在L₂两端，正负接线柱无错误，测量L₂两端电压，B说法正确。
3. 选项C：将导线①下端改接到L₁左端后，电压表并联在L₁和L₂的总两端（电源两端），测量总电压，C说法正确。
4. 选项D：将导线②下端改接到L₁左端后，电压表的正负接线柱接反，且测量的是电源（L₁、L₂总）两端电压，并非L₁两端电压，D说法错误。
综上，错误选项为D。
【答案】D
【知识点】电压表的使用；串联电路电压特点
【点评】本题考查电压表的使用，核心是判断电压表的测量对象和正负接线柱是否正确，需仔细分析导线改动后的电路连接情况，避免因接线柱判断错误而出错。
【难度系数】0.5
【解析】闭合开关S后，L₁与L₂串联，对各选项分析如下：
1. 选项A：原电路中，电压表并联在L₂两端，正负接线柱连接正确，测量L₂两端电压，A说法正确。
2. 选项B：将导线①下端改接到L₁右端后，电压表仍并联在L₂两端，正负接线柱无错误，测量L₂两端电压，B说法正确。
3. 选项C：将导线①下端改接到L₁左端后，电压表并联在L₁和L₂的总两端（电源两端），测量总电压，C说法正确。
4. 选项D：将导线②下端改接到L₁左端后，电压表的正负接线柱接反，且测量的是电源（L₁、L₂总）两端电压，并非L₁两端电压，D说法错误。
综上，错误选项为D。
【答案】D
【知识点】电压表的使用；串联电路电压特点
【点评】本题考查电压表的使用，核心是判断电压表的测量对象和正负接线柱是否正确，需仔细分析导线改动后的电路连接情况，避免因接线柱判断错误而出错。
【难度系数】0.5

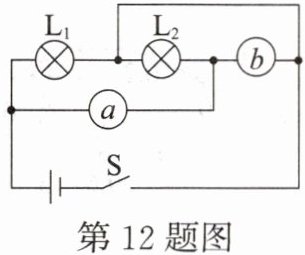

12.如图所示，灯$\mathrm{L}_1$和$\mathrm{L}_2$是两个相同的灯泡，$a$、$b$是电流表或电压表。闭合开关$\mathrm{S}$后，两灯泡都能发光，则下列判断正确的是（
A.$a$、$b$均为电流表
B.$a$、$b$均为电压表
C.$a$为电流表，$b$为电压表
D.$a$为电压表，$b$为电流表
C
）A.$a$、$b$均为电流表
B.$a$、$b$均为电压表
C.$a$为电流表，$b$为电压表
D.$a$为电压表，$b$为电流表
答案
12.C
解析
【分析】
要判断a、b是电流表还是电压表，需结合电流表（相当于导线，串联使用）和电压表（相当于开路，并联使用）的特点，分析各选项中电路是否能形成通路且让两灯都发光，避免电源短路或用电器断路。
【解析】
逐个分析选项：
选项A：若a、b均为电流表，电流表相当于导线，电流会直接通过a、b形成电源短路，两灯均被短路，无法发光，还会损坏电源，A错误。
选项B：若a、b均为电压表，电压表相当于开路，L2所在支路因a是电压表（开路）而断路，只有L1接入电路发光，L2不发光，B错误。
选项C：若a为电流表，b为电压表，a是电流表（相当于导线），b是电压表（相当于开路），此时电流路径为：电源正极→L1→L2→电流表a→电源负极，两灯串联形成通路，均发光，C正确。
选项D：若a为电压表，b为电流表，a是电压表（开路），b是电流表（导线），L2会被b电流表短路，只有L1接入电路发光，L2不发光，D错误。
【答案】
C
【知识点】
电流表、电压表的使用；电路分析
【点评】
本题考查电流表和电压表在电路中的作用，核心是明确电流表串联、电压表并联的使用规则，需逐一分析各选项的电路连接情况，判断是否满足两灯发光的条件，属于中等难度的电路基础题。
【难度系数】
0.5
要判断a、b是电流表还是电压表，需结合电流表（相当于导线，串联使用）和电压表（相当于开路，并联使用）的特点，分析各选项中电路是否能形成通路且让两灯都发光，避免电源短路或用电器断路。
【解析】
逐个分析选项：
选项A：若a、b均为电流表，电流表相当于导线，电流会直接通过a、b形成电源短路，两灯均被短路，无法发光，还会损坏电源，A错误。
选项B：若a、b均为电压表，电压表相当于开路，L2所在支路因a是电压表（开路）而断路，只有L1接入电路发光，L2不发光，B错误。
选项C：若a为电流表，b为电压表，a是电流表（相当于导线），b是电压表（相当于开路），此时电流路径为：电源正极→L1→L2→电流表a→电源负极，两灯串联形成通路，均发光，C正确。
选项D：若a为电压表，b为电流表，a是电压表（开路），b是电流表（导线），L2会被b电流表短路，只有L1接入电路发光，L2不发光，D错误。
【答案】
C
【知识点】
电流表、电压表的使用；电路分析
【点评】
本题考查电流表和电压表在电路中的作用，核心是明确电流表串联、电压表并联的使用规则，需逐一分析各选项的电路连接情况，判断是否满足两灯发光的条件，属于中等难度的电路基础题。
【难度系数】
0.5
13. 若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现（
A.小灯泡发光
B.电池被烧坏
C.电流表有示数，电压表无示数
D.电压表有示数，电流表几乎无示数
D
）A.小灯泡发光
B.电池被烧坏
C.电流表有示数，电压表无示数
D.电压表有示数，电流表几乎无示数
答案
13.D
解析
【分析】本题考查电流表和电压表的使用规则，解题时需明确：电流表内阻极小，相当于导线，应串联接入电路；电压表内阻极大，相当于开路，应并联在被测电路两端。本题中电流表、电压表、小灯泡串联接入电路，需根据电表特性分析电路中的电流及各元件的工作情况，进而判断选项。
【解析】由于电压表内阻极大，当电压表串联在电路中时，电路总电阻近似等于电压表内阻，根据欧姆定律$I=\frac{U}{R}$，电路中的电流极小，几乎为零，因此电流表几乎无示数，小灯泡因电流过小不会发光；此时电压表相当于直接接在电源两端，测量电源电压，故电压表有示数。对选项逐一分析：A选项小灯泡发光，错误；B选项电池被烧坏，错误；C选项电流表有示数、电压表无示数，错误；D选项电压表有示数，电流表几乎无示数，正确。
【答案】D
【知识点】电压表的使用、电流表的使用、欧姆定律
【点评】本题是基础电路题，核心是掌握电流表和电压表的内阻特点及正确使用方法，属于初中物理电学的常考题型，难度适中。
【难度系数】0.6
【解析】由于电压表内阻极大，当电压表串联在电路中时，电路总电阻近似等于电压表内阻，根据欧姆定律$I=\frac{U}{R}$，电路中的电流极小，几乎为零，因此电流表几乎无示数，小灯泡因电流过小不会发光；此时电压表相当于直接接在电源两端，测量电源电压，故电压表有示数。对选项逐一分析：A选项小灯泡发光，错误；B选项电池被烧坏，错误；C选项电流表有示数、电压表无示数，错误；D选项电压表有示数，电流表几乎无示数，正确。
【答案】D
【知识点】电压表的使用、电流表的使用、欧姆定律
【点评】本题是基础电路题，核心是掌握电流表和电压表的内阻特点及正确使用方法，属于初中物理电学的常考题型，难度适中。
【难度系数】0.6

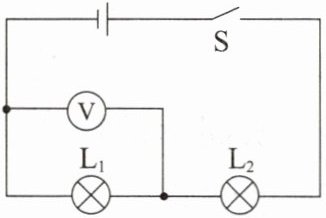

14.如图所示,已知电源电压是3 V,当开关S闭合后,两个灯泡都不亮,电压表的示数接近3 V,则电路可能出现的故障是 （
A.$\mathrm{L}_1$短路
B.$\mathrm{L}_2$短路
C.$\mathrm{L}_1$灯丝断了
D.$\mathrm{L}_2$灯丝断了
C
）A.$\mathrm{L}_1$短路
B.$\mathrm{L}_2$短路
C.$\mathrm{L}_1$灯丝断了
D.$\mathrm{L}_2$灯丝断了
答案
14.C
解析
【分析】
首先明确电路结构：L₁与L₂串联，电压表并联在L₁两端，测量L₁的电压。开关闭合后两灯都不亮，说明电路为断路故障（若为短路，至少一个灯泡会发光）。电压表示数接近电源电压，说明电压表的两个接线柱能分别连通电源的正、负极，由此可判断断路位置在L₁处：若L₁断路，电压表串联在电路中，测电源电压，示数接近3V，电路中电流极小，两灯都不亮；若L₂断路，电压表无法连通电源负极，示数应为0，不符合题意；若为短路故障，如L₁短路则电压表示数为0、L₂发光，L₂短路则L₁发光，均不符合两灯都不亮的条件。
【解析】
解：由电路图可知，L₁与L₂串联，电压表测L₁两端的电压。
1. 开关闭合后两灯都不亮，说明电路发生断路（短路时至少一个灯泡发光，排除A、B选项）；
2. 电压表示数接近电源电压（3V），说明电压表的正负接线柱与电源两极连通，因此断路位置在L₁处：
若L₁灯丝断了，电压表串联在电路中，测电源电压，示数接近3V，电路中电流几乎为0，两灯都不亮，符合题意；
若L₂灯丝断了，电压表无法连通电源负极，示数应为0，不符合题意；
故故障是L₁灯丝断了，选C。
【答案】
C
【知识点】
串联电路故障分析、电压表的使用
【点评】
本题是初中物理电路故障分析的典型题目，需结合串联电路特点和电压表的示数判断断路位置，考查学生对电路故障的分析能力，属于基础题型。
【难度系数】
0.5
首先明确电路结构：L₁与L₂串联，电压表并联在L₁两端，测量L₁的电压。开关闭合后两灯都不亮，说明电路为断路故障（若为短路，至少一个灯泡会发光）。电压表示数接近电源电压，说明电压表的两个接线柱能分别连通电源的正、负极，由此可判断断路位置在L₁处：若L₁断路，电压表串联在电路中，测电源电压，示数接近3V，电路中电流极小，两灯都不亮；若L₂断路，电压表无法连通电源负极，示数应为0，不符合题意；若为短路故障，如L₁短路则电压表示数为0、L₂发光，L₂短路则L₁发光，均不符合两灯都不亮的条件。
【解析】
解：由电路图可知，L₁与L₂串联，电压表测L₁两端的电压。
1. 开关闭合后两灯都不亮，说明电路发生断路（短路时至少一个灯泡发光，排除A、B选项）；
2. 电压表示数接近电源电压（3V），说明电压表的正负接线柱与电源两极连通，因此断路位置在L₁处：
若L₁灯丝断了，电压表串联在电路中，测电源电压，示数接近3V，电路中电流几乎为0，两灯都不亮，符合题意；
若L₂灯丝断了，电压表无法连通电源负极，示数应为0，不符合题意；
故故障是L₁灯丝断了，选C。
【答案】
C
【知识点】
串联电路故障分析、电压表的使用
【点评】
本题是初中物理电路故障分析的典型题目，需结合串联电路特点和电压表的示数判断断路位置，考查学生对电路故障的分析能力，属于基础题型。
【难度系数】
0.5

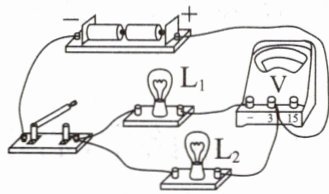

15. 某位同学要用电压表测灯$\mathrm{L}_2$两端的电压，连接电路如图所示。图中只有一根导线连错了，请你在连错的导线上画“×”，并用笔画线代替导线将电路连接正确。
答案
15.如图所示
解析
【分析】要测量灯$\mathrm{L}_2$两端的电压，需让电压表并联在$\mathrm{L}_2$两端，且电流从电压表正接线柱流入、负接线柱流出。原电路中，电压表当前并联在$\mathrm{L}_1$两端，错误在于连接开关与$\mathrm{L}_2$左端的导线，需调整该导线的连接位置，使电压表并联到$\mathrm{L}_2$两端。
【解析】1. 找出错误导线：连接开关右端与$\mathrm{L}_2$左端的导线是错误的，在该导线上画“×”；2. 正确连接：用导线将$\mathrm{L}_2$的左端连接到电压表的负接线柱，这样电压表就并联在$\mathrm{L}_2$的两端，符合测量要求。
【答案】如图所示
【知识点】电压表使用、串联电路连接
【点评】本题是基础电路改错题，考查电压表的正确使用规则，需明确电压表应并联在被测用电器两端，是初中电学的重点基础题。
【难度系数】0.5
【解析】1. 找出错误导线：连接开关右端与$\mathrm{L}_2$左端的导线是错误的，在该导线上画“×”；2. 正确连接：用导线将$\mathrm{L}_2$的左端连接到电压表的负接线柱，这样电压表就并联在$\mathrm{L}_2$的两端，符合测量要求。
【答案】如图所示
【知识点】电压表使用、串联电路连接
【点评】本题是基础电路改错题，考查电压表的正确使用规则，需明确电压表应并联在被测用电器两端，是初中电学的重点基础题。
【难度系数】0.5

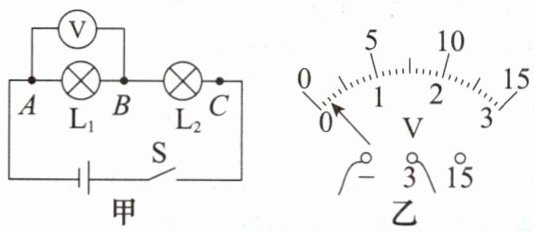

16. 如图甲是小明做“用电压表测量电压”的实验的电路图。
(1)闭合开关前,小明发现电压表出现了如图乙所示的现象,原因是
(2)在测$\mathrm{L}_{2}$两端的电压时,小明为了节省时间,采用以下方法:电压表所接的$B$接点不动,只断开$A$接点,并改接到$C$接点上。这种接法
(1)闭合开关前,小明发现电压表出现了如图乙所示的现象,原因是
指针未调零
。(2)在测$\mathrm{L}_{2}$两端的电压时,小明为了节省时间,采用以下方法:电压表所接的$B$接点不动,只断开$A$接点,并改接到$C$接点上。这种接法
不正确
(选填“正确”或“不正确”),原因是电压表的正、负接线柱接反了
。答案
16.(1)指针未调零
(2)不正确 电压表的正、负接线柱接反了
(2)不正确 电压表的正、负接线柱接反了
解析
【分析】
首先分析第一个问题：闭合开关前，电压表指针未指在零刻度线，结合电压表使用前的操作要求，可知原因是使用前未调零。再分析第二个问题：电压表的使用规则是电流从正接线柱流入、负接线柱流出，改接接线柱后需判断电流方向是否符合规则，进而确定接法是否正确。
【解析】
(1) 电压表在正式使用前，需先将指针调节至零刻度线处，这是电压表使用前的必要准备步骤。闭合开关前指针未指零，说明电压表使用前未进行调零操作。
(2) 电压表的正确使用要求电流从正接线柱流入，负接线柱流出。原测$\mathrm{L}_{1}$时，电压表正接线柱接$A$，负接线柱接$B$；若将$A$接点改接到$C$，此时电压表正接线柱接$B$，负接线柱接$C$，而$\mathrm{L}_{2}$两端实际电位是$C$点高于$B$点，会导致电流从电压表负接线柱流入、正接线柱流出，违反了电压表的使用规则，因此该接法不正确。
【答案】
(1) 指针未调零；(2) 不正确；电压表的正、负接线柱接反了
【知识点】
电压表的使用
【点评】
本题考查电压表的基础使用规范，属于电学实验的核心基础内容，需牢记电压表调零、接线柱接法等要点，避免操作失误。
【难度系数】
0.3
首先分析第一个问题：闭合开关前，电压表指针未指在零刻度线，结合电压表使用前的操作要求，可知原因是使用前未调零。再分析第二个问题：电压表的使用规则是电流从正接线柱流入、负接线柱流出，改接接线柱后需判断电流方向是否符合规则，进而确定接法是否正确。
【解析】
(1) 电压表在正式使用前，需先将指针调节至零刻度线处，这是电压表使用前的必要准备步骤。闭合开关前指针未指零，说明电压表使用前未进行调零操作。
(2) 电压表的正确使用要求电流从正接线柱流入，负接线柱流出。原测$\mathrm{L}_{1}$时，电压表正接线柱接$A$，负接线柱接$B$；若将$A$接点改接到$C$，此时电压表正接线柱接$B$，负接线柱接$C$，而$\mathrm{L}_{2}$两端实际电位是$C$点高于$B$点，会导致电流从电压表负接线柱流入、正接线柱流出，违反了电压表的使用规则，因此该接法不正确。
【答案】
(1) 指针未调零；(2) 不正确；电压表的正、负接线柱接反了
【知识点】
电压表的使用
【点评】
本题考查电压表的基础使用规范，属于电学实验的核心基础内容，需牢记电压表调零、接线柱接法等要点，避免操作失误。
【难度系数】
0.3
