7.爸爸出差给小海带回一个水晶球，小海将水晶球对着太阳光，可以点燃火柴，这是因为水晶球相当于一个 （）

A.凸透镜，对光线具有会聚作用
B.凸透镜，对光线具有发散作用
C.凹透镜，对光线具有会聚作用
D.凹透镜，对光线具有发散作用

7.A

【分析】首先明确透镜的分类及作用：凸透镜中间厚、边缘薄，对光线有会聚作用；凹透镜中间薄、边缘厚，对光线有发散作用。题目中水晶球能将太阳光会聚点燃火柴，说明它对光线有会聚作用，据此判断透镜类型。
【解析】要使火柴被点燃，需将太阳光会聚到一点，让该点温度升高达到火柴燃点，这说明该透镜对光线具有会聚作用，因此排除对光线发散作用的B、D选项；再结合透镜类型，凸透镜对光线会聚，凹透镜对光线发散，所以该透镜是凸透镜，排除C选项，故正确答案为A。
【答案】A
【知识点】凸透镜的会聚作用；透镜的分类
【点评】本题考查透镜的基本性质，属于光学基础题，难度较低，主要考查学生对凸透镜和凹透镜对光线作用的理解与应用。
【难度系数】0.8

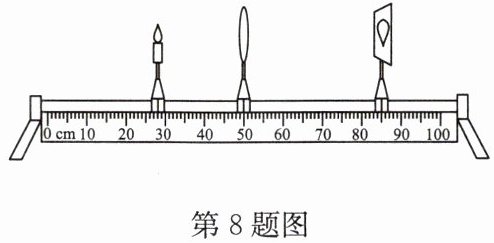

8.小梦同学在“探究凸透镜成像的规律”实验中，将凸透镜固定，当蜡烛和光屏的位置如图所示时，恰能在光屏上成一个清晰的像.下列说法正确的是（）


A.此时光屏上成的是倒立、放大的像
B.蜡烛越烧越短，光屏上的像向下移动
C.只将蜡烛和光屏的位置互换，光屏上不能成像
D.蜡烛靠近凸透镜，光屏向左移动才能成清晰的像

8.A

【分析】首先计算物距和像距：凸透镜在50cm刻度处，蜡烛在30cm刻度处，物距u=50cm-30cm=20cm；光屏在85cm刻度处，像距v=85cm-50cm=35cm，可见u＜v。结合凸透镜成像规律判断选项A；再逐一分析其余选项：B选项需根据过光心的光线传播方向判断像的移动方向；C选项利用光路可逆性分析；D选项依据“物近像远像变大”判断光屏移动方向。
【解析】由图可知，物距u=50cm-30cm=20cm，像距v=85cm-50cm=35cm，即u＜v。根据凸透镜成像规律：当f＜u＜2f时，v＞2f，成倒立、放大的实像，故A选项正确。
B选项：蜡烛越烧越短，烛焰向下移动，根据过凸透镜光心的光线传播方向不变，光屏上的像会向上移动，而非向下，故B错误。
C选项：凸透镜成像中光路可逆，互换蜡烛和光屏位置后，物距变为原像距、像距变为原物距，光屏上仍能成清晰的像，成倒立、缩小的实像，故C错误。
D选项：蜡烛靠近凸透镜，物距减小，根据“物近像远像变大”，像距需增大，因此光屏应向右移动才能成清晰的像，故D错误。
【答案】A
【知识点】凸透镜成像规律
【点评】本题考查凸透镜成像规律的应用，需掌握成像规律、光路可逆性及像的移动规律，属于基础应用类题目。
【难度系数】0.6

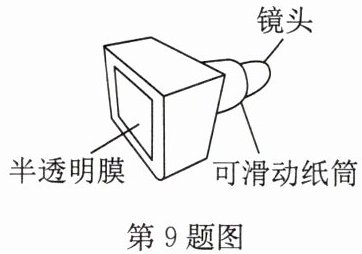

9.如图所示为创新小组的同学们自制的照相机.在较暗的教室内,让凸透镜对着明亮的室外,拉动纸筒,在半透明膜上可看到室外实验楼清晰的像,若想在半透明膜上成实验楼更大清晰的像,下列做法正确的是 （）


A.相机向前移,纸筒向前伸
B.相机向后移,纸筒向后缩
C.相机不移动,纸筒向后缩
D.相机和纸筒的位置均不变

9.A

【分析】
要解决这道题，需运用凸透镜成实像的规律：当凸透镜成实像时，物距减小，像距增大，像会变大。题目要求在半透明膜上成更大的清晰像，因此需要调整物距和像距，使像满足“变大”的条件。
【解析】
根据凸透镜成像规律中“物近像远像变大”的结论：若要成更大的实像，需减小物距（即相机向物体方向移动，也就是向前移，靠近室外的实验楼），同时增大像距（即纸筒向前伸，增大镜头到半透明膜的距离）。
对选项逐一分析：
A选项：相机向前移（减小物距），纸筒向前伸（增大像距），符合规律，能成更大清晰的像，正确；
B选项：相机向后移（增大物距），纸筒向后缩（减小像距），根据规律，像会变小，错误；
C选项：纸筒向后缩（减小像距），像会变小，错误；
D选项：相机和纸筒位置不变，物距和像距都不变，像的大小不变，错误。
【答案】
A
【知识点】
凸透镜成像规律；照相机原理
【点评】
本题考查凸透镜成实像时物距、像距与像大小的关系，属于凸透镜成像规律的基础应用，解题关键是牢记“物近像远像变大”的规律，难度适中。
【难度系数】
0.6

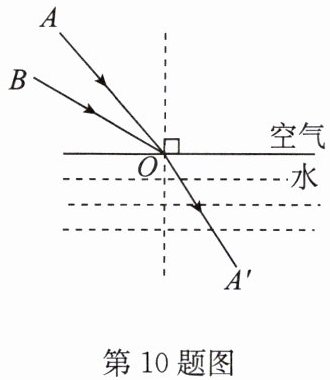

10.(2024·盐都区模拟)图中，OA'是入射光线AO的折射光线，画出入射光线BO的折射光线OB'的大致位置。第10题图

10.如答图所示

【分析】本题考查光的折射规律的应用，解题思路是：光从空气斜射入水中时，折射角随入射角的增大而增大。已知入射光线AO的折射光线为A'O，可判断BO的入射角大小，进而确定其折射光线的大致位置：BO的入射角大于AO的入射角，因此BO的折射角也大于AO的折射角，折射光线OB'应在法线另一侧，且位于A'O的外侧（更远离法线）。
【解析】根据光的折射规律：当光从空气斜射入水等介质时，折射光线向法线偏折，且折射角随入射角的增大而增大。由图可知，入射光线BO的入射角大于入射光线AO的入射角（BO离法线更远），因此BO对应的折射角应大于AO对应的折射角，故折射光线OB'从O点出发，向水中延伸，位于A'O的外侧（更远离法线），大致位置如答图所示。
【答案】
【知识点】光的折射规律、折射角与入射角的关系
【点评】本题属于基础光学作图题，核心是利用折射角随入射角的变化规律作图，难度不大，侧重考查对折射规律的理解与应用。
【难度系数】0.6

11.在图中作出对应的入射光线或折射光线. 第11题图

11.如答图所示

【分析】要完成透镜的光线作图，需掌握凹透镜和凸透镜的三条特殊光线规律：①凹透镜：平行于主光轴的入射光线，折射后反向延长线过同侧焦点；过光心的入射光线，传播方向不变。②凸透镜：平行于主光轴的入射光线，折射后过异侧焦点；过同侧焦点的入射光线，折射后平行于主光轴。根据图中给出的光线，对应规律画出缺失的光线即可。
【解析】1. 左侧凹透镜：①平行于主光轴的入射光线，经凹透镜折射后，折射光线的反向延长线指向左侧焦点F，据此画出折射光线；②过光心O的入射光线，传播方向不变，直接延长该光线。2. 右侧凸透镜：①平行于主光轴的入射光线，经凸透镜折射后过右侧焦点F，画出折射光线；②过左侧焦点F的入射光线，经凸透镜折射后平行于主光轴，画出折射光线。最终得到的光线如答图所示。
【答案】如答图所示
【知识点】透镜的三条特殊光线
【点评】本题考查透镜特殊光线的作图，是光学基础作图题，需牢记两种透镜的光线规律。
【难度系数】0.5
