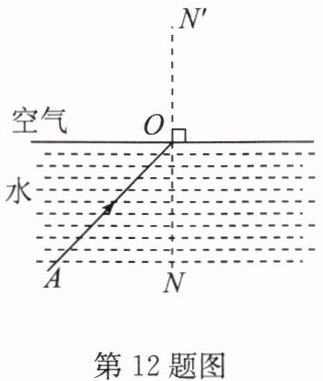

12.如图所示，一束光从水斜射入空气中，已知入射光线AO，请画出它的反射光线OB和折射光线OC的大致方向.
答案
12.如答图所示
解析
【分析】
要完成该作图，需依据光的反射定律和折射规律：首先确定入射点与法线，再分别根据反射角等于入射角画反射光线，根据光从水斜射入空气时折射角大于入射角画折射光线，同时注意光线的箭头方向。
【解析】
1. 确定入射点O，过O作垂直于界面的法线NN'；
2. 根据光的反射定律：反射光线与入射光线分居法线两侧，反射角等于入射角，在水中法线的另一侧画出反射光线OB，箭头指向水中；
3. 根据光的折射规律：光从水斜射入空气时，折射光线远离法线，折射角大于入射角，在空气中法线的另一侧画出折射光线OC，箭头指向空气中，且OC与法线的夹角大于AO与法线的夹角。
【答案】
如答图所示
【知识点】
光的反射定律、光的折射规律
【点评】
本题考查光学基础作图，需牢记反射、折射的角度关系，是初中物理光学的常考题型，侧重对规律的应用。
【难度系数】
0.6
要完成该作图，需依据光的反射定律和折射规律：首先确定入射点与法线，再分别根据反射角等于入射角画反射光线，根据光从水斜射入空气时折射角大于入射角画折射光线，同时注意光线的箭头方向。
【解析】
1. 确定入射点O，过O作垂直于界面的法线NN'；
2. 根据光的反射定律：反射光线与入射光线分居法线两侧，反射角等于入射角，在水中法线的另一侧画出反射光线OB，箭头指向水中；
3. 根据光的折射规律：光从水斜射入空气时，折射光线远离法线，折射角大于入射角，在空气中法线的另一侧画出折射光线OC，箭头指向空气中，且OC与法线的夹角大于AO与法线的夹角。
【答案】
如答图所示
【知识点】
光的反射定律、光的折射规律
【点评】
本题考查光学基础作图，需牢记反射、折射的角度关系，是初中物理光学的常考题型，侧重对规律的应用。
【难度系数】
0.6

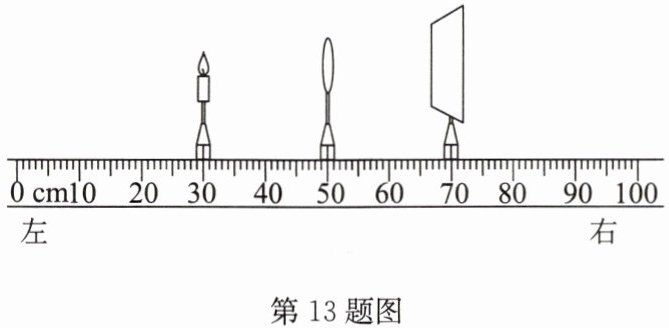

13.在“探究凸透镜成像的规律”实验中：
(1)当蜡烛、透镜和光屏的位置如图所示时，光屏上恰好呈现清晰的像，该像是倒立、
(2)固定图中透镜的位置不变，将蜡烛位置移到35cm刻度线处，要在光屏上再次看到清晰的像，应将光屏向
(3)固定图中透镜和光屏的位置都不变，将蜡烛移到20cm刻度线处，要在光屏上再次看到清晰的像，可在透镜前放置一个
(1)当蜡烛、透镜和光屏的位置如图所示时，光屏上恰好呈现清晰的像，该像是倒立、
等大
（选填“放大”“等大”或“缩小”）的实像.(2)固定图中透镜的位置不变，将蜡烛位置移到35cm刻度线处，要在光屏上再次看到清晰的像，应将光屏向
右
（选填“左”或“右”）移动.生活中的投影仪(合理即可)
应用了此成像规律.(3)固定图中透镜和光屏的位置都不变，将蜡烛移到20cm刻度线处，要在光屏上再次看到清晰的像，可在透镜前放置一个
近视
（选填“近视”或“远视”）眼镜片，或将透镜换成焦距大
（选填“大”或“小”）一些的透镜.答案
13.(1)等大 (2)右 投影仪(合理即可) (3)近视 大
解析
【分析】
要解决这道题，需先根据图中元件位置计算物距、像距，结合凸透镜成像规律判断像的性质；再根据物距变化，分析像距的变化及对应的应用；最后分析蜡烛左移后像的位置变化，结合透镜对光线的作用和焦距对会聚能力的影响来解答。步骤1：计算初始物距和像距，确定焦距，判断第一问的像的性质；步骤2：分析蜡烛移动后的物距，结合成像规律判断像距变化，确定光屏移动方向和应用；步骤3：分析蜡烛左移后像距的变化，结合凹透镜的发散作用和焦距对会聚能力的影响，确定眼镜类型和透镜焦距的选择。
【解析】
(1) 由图可知，蜡烛在30cm刻度线，透镜在50cm刻度线，光屏在70cm刻度线，因此物距$ u = 50\mathrm{cm} - 30\mathrm{cm} = 20\mathrm{cm} $，像距$ v = 70\mathrm{cm} - 50\mathrm{cm} = 20\mathrm{cm} $。根据凸透镜成像规律，当$ u = v = 2f $时，成倒立、等大的实像，因此该像为倒立、等大的实像。
(2) 蜡烛移到35cm刻度线处，此时物距$ u' = 50\mathrm{cm} - 35\mathrm{cm} = 15\mathrm{cm} $，初始时$ u = 20\mathrm{cm} = 2f $，故焦距$ f = 10\mathrm{cm} $，此时$ f ＜ u' ＜ 2f $。根据凸透镜成像规律，当$ f ＜ u ＜ 2f $时，像距$ v ＞ 2f $，需增大像距，应将光屏向右移动；此成像规律应用于投影仪。
(3) 蜡烛移到20cm刻度线处，物距$ u'' = 50\mathrm{cm} - 20\mathrm{cm} = 30\mathrm{cm} $，物距增大，像距会减小，透镜和光屏位置不变，要让像重新成在光屏上，需使光线发散，近视眼镜是凹透镜，对光线有发散作用，因此可放置近视眼镜片；若更换透镜，焦距越大的透镜，会聚光线的能力越弱，像会成在更远的位置，刚好能成在光屏上，因此需换焦距大一些的透镜。
【答案】
(1)等大；(2)右；投影仪；(3)近视；大
【知识点】
凸透镜成像规律，近视眼的矫正，透镜焦距
【点评】
本题围绕“探究凸透镜成像的规律”实验展开，综合考查成像规律应用、透镜对光线的作用及实际应用，需学生熟练掌握凸透镜成像基本规律，结合实验操作分析问题，难度适中。
【难度系数】
0.5
要解决这道题，需先根据图中元件位置计算物距、像距，结合凸透镜成像规律判断像的性质；再根据物距变化，分析像距的变化及对应的应用；最后分析蜡烛左移后像的位置变化，结合透镜对光线的作用和焦距对会聚能力的影响来解答。步骤1：计算初始物距和像距，确定焦距，判断第一问的像的性质；步骤2：分析蜡烛移动后的物距，结合成像规律判断像距变化，确定光屏移动方向和应用；步骤3：分析蜡烛左移后像距的变化，结合凹透镜的发散作用和焦距对会聚能力的影响，确定眼镜类型和透镜焦距的选择。
【解析】
(1) 由图可知，蜡烛在30cm刻度线，透镜在50cm刻度线，光屏在70cm刻度线，因此物距$ u = 50\mathrm{cm} - 30\mathrm{cm} = 20\mathrm{cm} $，像距$ v = 70\mathrm{cm} - 50\mathrm{cm} = 20\mathrm{cm} $。根据凸透镜成像规律，当$ u = v = 2f $时，成倒立、等大的实像，因此该像为倒立、等大的实像。
(2) 蜡烛移到35cm刻度线处，此时物距$ u' = 50\mathrm{cm} - 35\mathrm{cm} = 15\mathrm{cm} $，初始时$ u = 20\mathrm{cm} = 2f $，故焦距$ f = 10\mathrm{cm} $，此时$ f ＜ u' ＜ 2f $。根据凸透镜成像规律，当$ f ＜ u ＜ 2f $时，像距$ v ＞ 2f $，需增大像距，应将光屏向右移动；此成像规律应用于投影仪。
(3) 蜡烛移到20cm刻度线处，物距$ u'' = 50\mathrm{cm} - 20\mathrm{cm} = 30\mathrm{cm} $，物距增大，像距会减小，透镜和光屏位置不变，要让像重新成在光屏上，需使光线发散，近视眼镜是凹透镜，对光线有发散作用，因此可放置近视眼镜片；若更换透镜，焦距越大的透镜，会聚光线的能力越弱，像会成在更远的位置，刚好能成在光屏上，因此需换焦距大一些的透镜。
【答案】
(1)等大；(2)右；投影仪；(3)近视；大
【知识点】
凸透镜成像规律，近视眼的矫正，透镜焦距
【点评】
本题围绕“探究凸透镜成像的规律”实验展开，综合考查成像规律应用、透镜对光线的作用及实际应用，需学生熟练掌握凸透镜成像基本规律，结合实验操作分析问题，难度适中。
【难度系数】
0.5

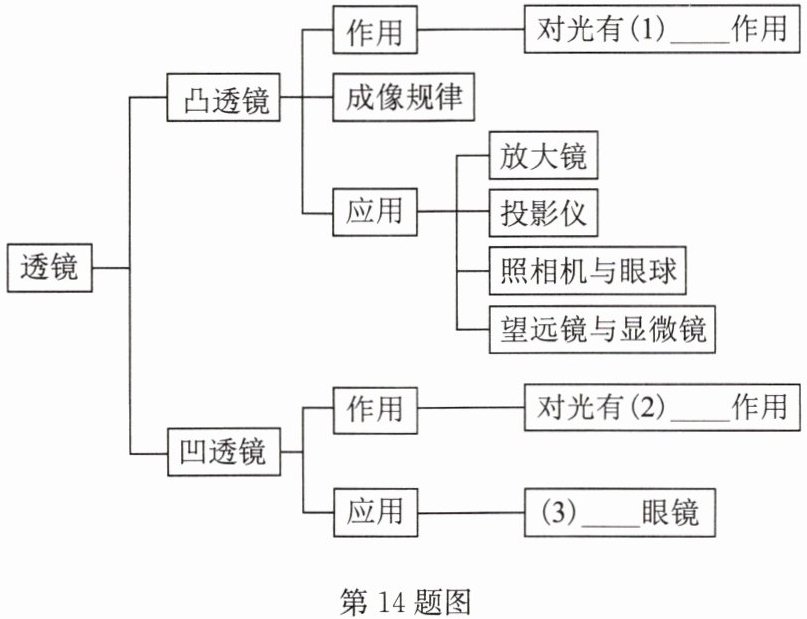

14.(2024·盐城期末)如图是关于《透镜》的知识结构图,请将(1)、(2)、(3)处所缺内容补全.
(1)
(2)
(3)
(1)
会聚
；(2)
发散
；(3)
近视
.答案
14.(1)会聚 (2)发散 (3)近视
解析
【分析】
要补全知识结构图，需回忆凸透镜和凹透镜的光学特性及常见应用：凸透镜对光线有会聚作用，凹透镜对光线有发散作用；近视眼是由于晶状体折光能力过强，需用凹透镜矫正，因此凹透镜可用于制作近视眼镜。
【解析】
1. 凸透镜的作用：根据透镜的光学性质，凸透镜对光线具有会聚作用，故(1)处填“会聚”。
2. 凹透镜的作用：凹透镜对光线具有发散作用，故(2)处填“发散”。
3. 凹透镜的应用：近视眼的矫正需用凹透镜，因此凹透镜可制成近视眼镜，故(3)处填“近视”。
【答案】
(1)会聚；(2)发散；(3)近视
【知识点】
透镜的作用、透镜的应用
【点评】
本题考查透镜的基础性质与应用，属于教材核心基础知识点，侧重对概念的识记，难度较低。
【难度系数】
0.8
要补全知识结构图，需回忆凸透镜和凹透镜的光学特性及常见应用：凸透镜对光线有会聚作用，凹透镜对光线有发散作用；近视眼是由于晶状体折光能力过强，需用凹透镜矫正，因此凹透镜可用于制作近视眼镜。
【解析】
1. 凸透镜的作用：根据透镜的光学性质，凸透镜对光线具有会聚作用，故(1)处填“会聚”。
2. 凹透镜的作用：凹透镜对光线具有发散作用，故(2)处填“发散”。
3. 凹透镜的应用：近视眼的矫正需用凹透镜，因此凹透镜可制成近视眼镜，故(3)处填“近视”。
【答案】
(1)会聚；(2)发散；(3)近视
【知识点】
透镜的作用、透镜的应用
【点评】
本题考查透镜的基础性质与应用，属于教材核心基础知识点，侧重对概念的识记，难度较低。
【难度系数】
0.8
