1 在连接电路的过程中，下列步骤中，不必要的是（）

A.开关应是断开的
B.连接电路时，一定要从电源正极出发，直至电源负极
C.为保证各连接点接触良好，各接线柱上的螺帽要旋紧
D.连接完毕后，要仔细检查电路连接是否正确，不允许发生短路

1.B

【分析】
本题考查连接电路的基本操作规范，解题思路是逐一分析每个选项是否为连接电路的必要步骤，结合电路连接的注意事项判断选项的合理性。
【解析】
逐个分析选项：
A选项：连接电路时开关断开，可避免连接过程中出现短路，损坏电路元件，属于必要步骤；
B选项：连接电路的顺序并非必须从电源正极出发，也可从负极出发，只要最终电路连接正确即可，因此该步骤是不必要的；
C选项：接线柱螺帽旋紧能保证各连接点接触良好，防止电路不通，属于必要步骤；
D选项：连接完毕后检查电路是否正确、避免短路，是保障电路安全的必要步骤。
综上，不必要的步骤是B选项。
【答案】
B
【知识点】
电路连接的基本操作
【点评】
本题为电路连接的基础题，需掌握连接电路的规范操作，区分必要与非必要步骤，难度较低。
【难度系数】
0.3

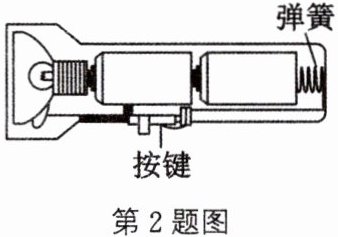

2 [2025宿城段考]手电筒的构造如图所示，电源为两节干电池，下列说法不正确的是 （）

A.按键相当于开关
B.灯泡工作时将电能转化为光能和内能
C.干电池供电时，化学能转化为电能
D.若按下按键灯泡不发光，一定是由于灯泡发生断路故障

2.D

【分析】本题考查手电筒的电路相关知识，需逐一分析各选项，判断说法的正误，找出错误选项。需明确手电筒各部件的功能、能量转化形式及电路故障的多种可能情况。
【解析】
选项A：按键在电路中起到控制电路通断的作用，相当于开关，该说法正确；
选项B：灯泡工作时，消耗电能，主要转化为光能，同时会产生热量，即转化为内能，该说法正确；
选项C：干电池供电时，内部发生化学反应，将储存的化学能转化为电能，该说法正确；
选项D：按下按键灯泡不发光，故障可能有多种，如灯泡断路、电池没电、开关接触不良、电路短路等，并非一定是灯泡发生断路故障，该说法错误。
综上，不正确的说法是D选项。
【答案】D
【知识点】电路的组成、能量转化、电路故障
【点评】本题围绕手电筒的电路展开，考查电路部件的作用、能量转化形式及常见电路故障，属于基础知识点的应用，难度较低，学生易掌握。
【难度系数】0.3

3 新情境 科技成就 [2025泗洪期中]溢油报警器是现代化新型科技设备，其中有一个防溢探杆，当油面达到防溢探杆的高度时，电路接通，报警器发出蜂鸣声，提示油面过高，防溢探杆的作用相当于溢油报警器电路中的 （）

A.开关
B.导线
C.电源
D.用电器

3.A

【分析】
首先明确电路中各基本元件的功能：电源提供电能，导线输送电能，用电器消耗电能，开关控制电路通断。题目中防溢探杆的作用是当油面达到其高度时接通电路，核心是控制电路的通断，据此判断它对应的电路元件类型。
【解析】
电路的基本组成元件及作用如下：①电源：为电路提供电能；②导线：连接电路元件，输送电能；③用电器：消耗电能，将电能转化为其他形式的能；④开关：控制电路的通断。本题中，防溢探杆在油面达到其高度时接通电路，起到控制电路通断的作用，符合开关的功能，因此它相当于电路中的开关，对应选项A。
【答案】
A
【知识点】
电路元件的作用；开关的功能
【点评】
本题结合科技设备实例考查电路元件的判断，需准确掌握各电路元件的功能，属于基础题，难度较低。
【难度系数】
0.8

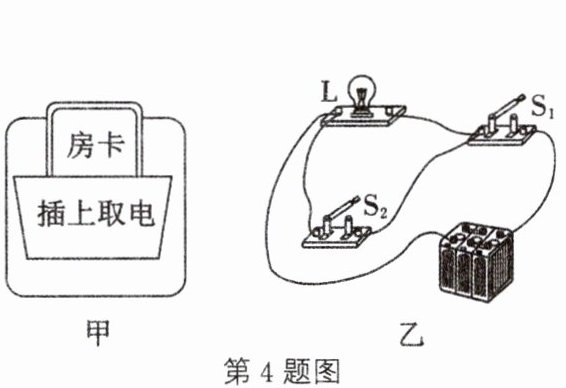

4 一个充电宝正在给手机的电池充电，此时充电宝相当于电路中的，手机的电池相当于；如图甲所示为宾馆房间的取电房卡，将房卡插入槽中，房间内的用电器才能使用，房卡的作用相当于电路元件中的；如图乙所示，当开关$S_1$、$S_2$断开时，电路处于状态；当开关$S_1$闭合、$S_2$断开时，电路处于状态；当开关$S_1$、$S_2$都闭合时，电路处于状态。

4.电源 用电器 开关 断路 通路 短路

【分析】
本题需结合电路基本组成元件的作用、电路三种状态的定义来解题：充电宝给手机电池充电时，充电宝提供电能，手机电池消耗电能；房卡控制电路通断，相当于开关；再根据乙图开关的通断情况判断电路状态。
【解析】
1. 充电宝给手机电池充电时，充电宝输出电能，是电路中的电源；手机电池消耗电能，转化为化学能，相当于用电器。
2. 房卡插入槽中，房间用电器才能工作，说明房卡控制电路通断，相当于电路元件中的开关。
3. 分析乙图电路：
当$S_1$、$S_2$都断开时，电路无闭合电流路径，处于断路状态；
当$S_1$闭合、$S_2$断开时，电流路径为电源→$S_1$→灯泡$L$→电源，电路处处连通，处于通路状态；
当$S_1$、$S_2$都闭合时，电流未经过用电器，电源两极直接被导线连通，处于短路状态。
【答案】
电源；用电器；开关；断路；通路；短路
【知识点】
电路的组成；电路的三种状态；开关的作用
【点评】
本题结合生活实例考查电路基本概念和电路状态判断，属于基础题，需理解各元件功能及电路状态定义，难度较低。
【难度系数】
0.2

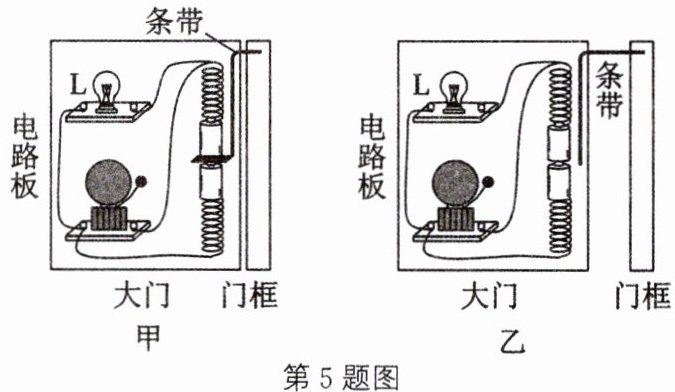

5 新素养 科学探究 在综合实践活动中，科技小组自制如图甲所示的开门报警器，电路板固定于大门，绝缘条带左端插在两电池之间，右端固定于门框。如图乙所示，大门一旦被打开，灯亮、电铃响，绝缘条带在电路中起到了电路元件的作用，干电池供电时，把能转化为电能。某次测试时发现，把大门打开时，灯亮而铃不响，故障可能是电铃处发生。

5.开关 化学 断路

【分析】
要解决这道题，需结合图示分析电路的通断状态，明确各部分的作用：首先对比甲、乙两图，大门关闭时绝缘条带插入两电池之间，电路处于断开状态；大门打开时条带被拉出，电路接通，因此条带起到控制电路通断的作用。干电池属于化学电源，供电时依靠内部化学物质反应提供电能，能量转化为化学能转化为电能。灯亮说明电路干路正常，电铃不响说明电铃支路无电流，结合故障特点判断具体故障。
【解析】
1. 绝缘条带的作用：图甲中大门关闭，绝缘条带插入两电池之间，切断电路；图乙中大门打开，条带被拉出，电路接通，因此绝缘条带起到开关的作用，控制电路的通断。
2. 干电池的能量转化：干电池供电时，将内部储存的化学能转化为电能。
3. 故障分析：大门打开时灯亮，说明电源、灯泡所在的电路是通路；电铃不响，说明电铃支路无电流，若电铃短路会造成电源短路，灯泡也不会发光，不符合题意，因此故障是电铃处发生断路。
【答案】
开关 化学 断路
【知识点】
电路元件、能量转化、电路故障
【点评】
本题结合开门报警器的实际应用场景，考查电路基本元件的判断、能量转化及电路故障分析，需结合图示的电路通断变化分析，体现物理知识在生活中的应用。
【难度系数】
0.6
