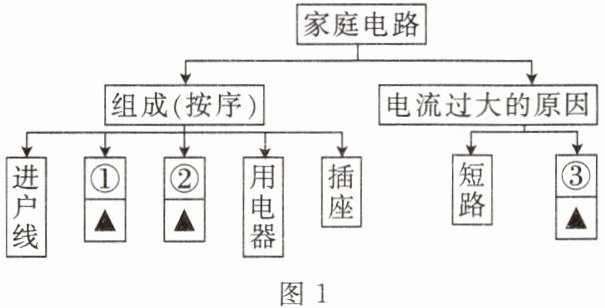

1.某同学对《家庭电路的基本组成》一节的部分知识进行了归纳，如图1所示，请你帮他补全相关内容。
①
②
③
①
电能表
；②
含保险装置的总开关
；③
总功率过大
。答案
①电能表；②含保险装置的总开关；③总功率过大
解析
【分析】要补全家庭电路相关知识，需回忆两个核心内容：一是家庭电路的组成顺序，二是家庭电路电流过大的原因。家庭电路中，进户线进入用户后，首先连接电能表计量家庭消耗的电能，接着连接带保险装置的总开关，用于控制电路通断和保护电路，后续再连接用电器、插座等；家庭电路电流过大的原因有短路和用电器总功率过大两个，据此可确定空缺内容。
【解析】家庭电路的组成按顺序为：进户线→电能表→含保险装置的总开关→用电器→插座，因此①是电能表，②是含保险装置的总开关；家庭电路电流过大的原因是短路和用电器总功率过大，所以③是总功率过大。
【答案】①电能表；②含保险装置的总开关；③总功率过大
【知识点】家庭电路组成、家庭电路电流过大的原因
【点评】本题考查家庭电路的基础知识点，属于教材核心记忆内容，直接考查基础概念，难度较低，适合巩固家庭电路的相关知识。
【难度系数】0.8
【解析】家庭电路的组成按顺序为：进户线→电能表→含保险装置的总开关→用电器→插座，因此①是电能表，②是含保险装置的总开关；家庭电路电流过大的原因是短路和用电器总功率过大，所以③是总功率过大。
【答案】①电能表；②含保险装置的总开关；③总功率过大
【知识点】家庭电路组成、家庭电路电流过大的原因
【点评】本题考查家庭电路的基础知识点，属于教材核心记忆内容，直接考查基础概念，难度较低，适合巩固家庭电路的相关知识。
【难度系数】0.8
2.在家庭电路中,用电器越多,电路中的总电流
越大
（选填“越大”或“越小”）。为了避免导线过热而烧坏,在电路中要串联

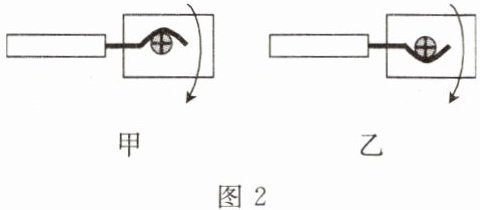

（选填“串联”或“并联”）保险丝。实际线路中发生接触不良也是很危险的,应尽量避免。图2所示的是两种硬导线与螺钉压按式接线柱接法(箭头方向表示拧紧螺钉的方向),其中不容易造成接触不良的是甲
（选填“甲”或“乙”）。答案
越大；串联；甲
解析
【分析】
要解决这道题，需结合家庭电路的特点、欧姆定律、保险丝的作用以及接线柱的正确接法来分析：
1. 家庭电路中用电器的连接方式是并联，并联电路总电阻随用电器增多而减小，结合欧姆定律可判断总电流变化；
2. 保险丝的作用是保护电路，需根据其工作原理判断连接方式；
3. 观察接线柱处导线绕向与螺钉拧紧方向的关系，判断哪种接法更牢固，不易接触不良。
【解析】
1. 家庭电路中各用电器为并联连接，用电器越多，并联的总电阻越小。家庭电路电压U=220V保持不变，根据欧姆定律I=U/R，总电阻R越小，电路中的总电流I越大，故第一个空填“越大”；
2. 保险丝需在电路电流过大时自动熔断，保护用电器，因此保险丝要串联在电路中，这样才能让整个电路的电流都经过保险丝，电流过大时及时熔断，故第二个空填“串联”；
3. 观察接线柱接法：甲图中导线绕向与螺钉拧紧方向（箭头方向）一致，拧紧螺钉时导线会被越压越紧，不易松动；乙图中导线绕向与螺钉拧紧方向相反，拧紧时导线易被挤出，造成接触不良，故不容易接触不良的是甲。
【答案】
越大；串联；甲
【知识点】
家庭电路、欧姆定律、电路连接
【点评】
本题考查家庭电路的基础常识，涵盖用电器连接、保险丝作用及接线柱接法，需结合电路规律和实际操作逻辑分析，属于基础应用类题目。
【难度系数】
0.5
要解决这道题，需结合家庭电路的特点、欧姆定律、保险丝的作用以及接线柱的正确接法来分析：
1. 家庭电路中用电器的连接方式是并联，并联电路总电阻随用电器增多而减小，结合欧姆定律可判断总电流变化；
2. 保险丝的作用是保护电路，需根据其工作原理判断连接方式；
3. 观察接线柱处导线绕向与螺钉拧紧方向的关系，判断哪种接法更牢固，不易接触不良。
【解析】
1. 家庭电路中各用电器为并联连接，用电器越多，并联的总电阻越小。家庭电路电压U=220V保持不变，根据欧姆定律I=U/R，总电阻R越小，电路中的总电流I越大，故第一个空填“越大”；
2. 保险丝需在电路电流过大时自动熔断，保护用电器，因此保险丝要串联在电路中，这样才能让整个电路的电流都经过保险丝，电流过大时及时熔断，故第二个空填“串联”；
3. 观察接线柱接法：甲图中导线绕向与螺钉拧紧方向（箭头方向）一致，拧紧螺钉时导线会被越压越紧，不易松动；乙图中导线绕向与螺钉拧紧方向相反，拧紧时导线易被挤出，造成接触不良，故不容易接触不良的是甲。
【答案】
越大；串联；甲
【知识点】
家庭电路、欧姆定律、电路连接
【点评】
本题考查家庭电路的基础常识，涵盖用电器连接、保险丝作用及接线柱接法，需结合电路规律和实际操作逻辑分析，属于基础应用类题目。
【难度系数】
0.5

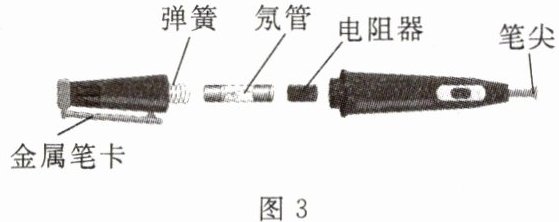

3.某测电笔的构造如图3所示，正确使用时，手要接触测电笔的
金属笔卡
，笔尖与被测部位接触。已知家庭电路的电压为220 V，氖管发光时其两端的电压为70 V，通过测电笔的电流不得超过0.1 mA，则测电笔中电阻器的电阻至少为$1.5×10^{6}$
Ω。（不计人体的电阻）答案
金属笔卡；$1.5×10^{6}$
解析
【分析】
首先，回忆测电笔的使用规则：使用测电笔时，手必须接触笔尾金属体（本题中为金属笔卡），才能让电流通过人体形成闭合回路，以此判断被测线路是否带电。其次，分析测电笔内部电路：电阻器与氖管串联，根据串联电路电压规律可求出电阻器两端的电压，再结合已知电流，利用欧姆定律就能计算出电阻器的最小阻值。
【解析】
1. 测电笔的使用：正确使用测电笔时，手要接触测电笔的金属笔卡（笔尾金属体），使电流形成通路，因此第一空填金属笔卡。
2. 计算电阻器的阻值：
已知家庭电路总电压$U_{总}=220\ \mathrm{V}$，氖管两端电压$U_{氖}=70\ \mathrm{V}$，根据串联电路电压规律，电阻器两端的电压$U_R = U_{总} - U_{氖}=220\ \mathrm{V} -70\ \mathrm{V}=150\ \mathrm{V}$；
通过测电笔的最大电流$I=0.1\ \mathrm{mA}=0.1×10^{-3}\ \mathrm{A}=1×10^{-4}\ \mathrm{A}$；
根据欧姆定律$I=\frac{U}{R}$，变形得$R=\frac{U}{I}$，代入数据计算：
$R=\frac{150\ \mathrm{V}}{1×10^{-4}\ \mathrm{A}}=1.5×10^6\ \Omega$，即电阻器的电阻至少为$1.5×10^6\ \Omega$。
【答案】
金属笔卡；$1.5×10^{6}$
【知识点】
测电笔的使用；欧姆定律；串联电路电压规律
【点评】
本题结合测电笔构造考查基础知识点，既需要掌握测电笔的正确使用方法，又要会运用串联电路电压规律和欧姆定律进行计算，属于基础应用类题目，难度适中。
【难度系数】
0.6
首先，回忆测电笔的使用规则：使用测电笔时，手必须接触笔尾金属体（本题中为金属笔卡），才能让电流通过人体形成闭合回路，以此判断被测线路是否带电。其次，分析测电笔内部电路：电阻器与氖管串联，根据串联电路电压规律可求出电阻器两端的电压，再结合已知电流，利用欧姆定律就能计算出电阻器的最小阻值。
【解析】
1. 测电笔的使用：正确使用测电笔时，手要接触测电笔的金属笔卡（笔尾金属体），使电流形成通路，因此第一空填金属笔卡。
2. 计算电阻器的阻值：
已知家庭电路总电压$U_{总}=220\ \mathrm{V}$，氖管两端电压$U_{氖}=70\ \mathrm{V}$，根据串联电路电压规律，电阻器两端的电压$U_R = U_{总} - U_{氖}=220\ \mathrm{V} -70\ \mathrm{V}=150\ \mathrm{V}$；
通过测电笔的最大电流$I=0.1\ \mathrm{mA}=0.1×10^{-3}\ \mathrm{A}=1×10^{-4}\ \mathrm{A}$；
根据欧姆定律$I=\frac{U}{R}$，变形得$R=\frac{U}{I}$，代入数据计算：
$R=\frac{150\ \mathrm{V}}{1×10^{-4}\ \mathrm{A}}=1.5×10^6\ \Omega$，即电阻器的电阻至少为$1.5×10^6\ \Omega$。
【答案】
金属笔卡；$1.5×10^{6}$
【知识点】
测电笔的使用；欧姆定律；串联电路电压规律
【点评】
本题结合测电笔构造考查基础知识点，既需要掌握测电笔的正确使用方法，又要会运用串联电路电压规律和欧姆定律进行计算，属于基础应用类题目，难度适中。
【难度系数】
0.6

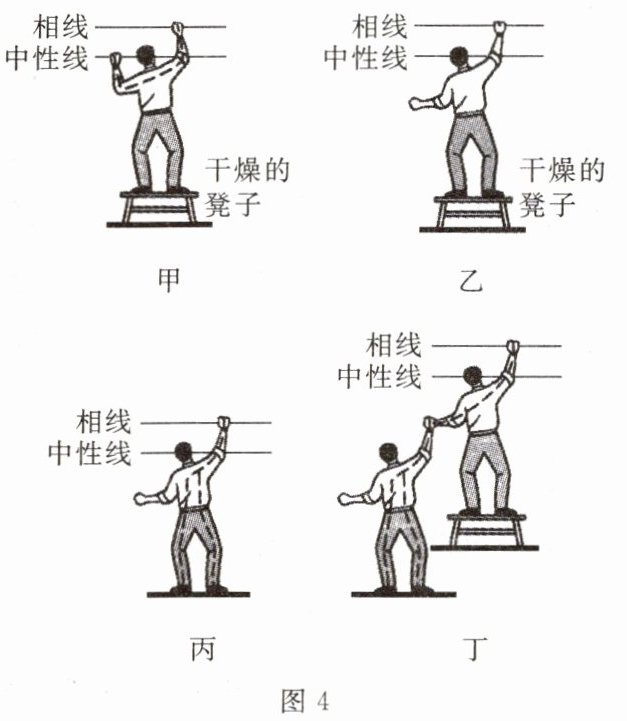

4.在图4所示的情景中,不会发生触电事故的是
乙
,发生触电事故时漏电保护器不会跳闸的是甲
(以上两空均选填“甲”“乙”“丙”或“丁”),发生触电事故时电路中的空气开关不会
(选填“会”或“不会”)跳闸。答案
乙；甲；不会
解析
【分析】
要判断是否触电，需看人体是否形成电流通路；漏电保护器跳闸的条件是火线与零线电流差超标，空气开关跳闸是电路电流过大（过载/短路）。逐一分析：
甲：站在干燥绝缘凳子上，同时接触相线和中性线，人体与两根线形成通路，有电流通过，会触电；此时火线和零线电流相等，漏电保护器不满足跳闸条件。
乙：站在干燥绝缘凳子上，仅接触相线，未形成电流通路，不会触电。
丙：站在地面（导体），接触相线，电流经人体到大地形成通路，会触电；此时火线电流大于零线电流，漏电保护器会跳闸。
丁：站在地面的人与站在凳子上接触相线的人相连，电流经两人到大地形成通路，会触电；漏电保护器会跳闸。
空气开关仅在电路过载或短路时跳闸，触电时（非短路）不会触发。
【解析】
1. 不会发生触电事故的判断：乙中人体未形成电流通路，无电流通过人体，故不会触电；
2. 漏电保护器不跳闸的触电情况：甲是双线触电，电流路径为相线→人体→中性线，火线与零线的电流大小相等，漏电保护器检测不到电流差，因此不会跳闸；
3. 空气开关的动作：空气开关在电路过载或短路时才会跳闸，触电时电路无短路或过载，因此不会跳闸。
【答案】
乙；甲；不会
【知识点】
触电原理、漏电保护器、空气开关
【点评】
本题结合生活场景考查触电的判断及家庭电路保护装置的作用，需明确不同触电场景的电流路径，区分漏电保护器与空气开关的工作原理，属于基础应用类题目。
【难度系数】
0.5
要判断是否触电，需看人体是否形成电流通路；漏电保护器跳闸的条件是火线与零线电流差超标，空气开关跳闸是电路电流过大（过载/短路）。逐一分析：
甲：站在干燥绝缘凳子上，同时接触相线和中性线，人体与两根线形成通路，有电流通过，会触电；此时火线和零线电流相等，漏电保护器不满足跳闸条件。
乙：站在干燥绝缘凳子上，仅接触相线，未形成电流通路，不会触电。
丙：站在地面（导体），接触相线，电流经人体到大地形成通路，会触电；此时火线电流大于零线电流，漏电保护器会跳闸。
丁：站在地面的人与站在凳子上接触相线的人相连，电流经两人到大地形成通路，会触电；漏电保护器会跳闸。
空气开关仅在电路过载或短路时跳闸，触电时（非短路）不会触发。
【解析】
1. 不会发生触电事故的判断：乙中人体未形成电流通路，无电流通过人体，故不会触电；
2. 漏电保护器不跳闸的触电情况：甲是双线触电，电流路径为相线→人体→中性线，火线与零线的电流大小相等，漏电保护器检测不到电流差，因此不会跳闸；
3. 空气开关的动作：空气开关在电路过载或短路时才会跳闸，触电时电路无短路或过载，因此不会跳闸。
【答案】
乙；甲；不会
【知识点】
触电原理、漏电保护器、空气开关
【点评】
本题结合生活场景考查触电的判断及家庭电路保护装置的作用，需明确不同触电场景的电流路径，区分漏电保护器与空气开关的工作原理，属于基础应用类题目。
【难度系数】
0.5
5.图5所示为某款洗衣机的三脚插头，插头上插脚①较长，将插头插入插座时，可确保洗衣机的金属外壳先接触
保护
线，避免触电事故。若金属外壳带电，测电笔能
（选填“能”或“不能”）检测到。答案
保护；能
解析
【分析】
本题考查三脚插头的作用与测电笔的使用，需明确三脚插头长插脚的功能，以及测电笔检测带电体的原理。三脚插头的长插脚与用电器金属外壳相连，插入插座时先接触地线，保障安全；测电笔可检测带电体，若外壳带电则能检测到。
【解析】
1. 三脚插头的长插脚对应保护线（地线），插入插座时，该长插脚先与插座的保护线接触，使洗衣机金属外壳先与保护线连通，若外壳漏电，电流会通过保护线导入大地，避免人体触电，因此第一空填“保护”。
2. 测电笔的作用是检测物体是否带电，当金属外壳带电时，测电笔接触外壳，电流会经测电笔、人体流入大地，使测电笔氖管发光，因此测电笔能检测到外壳是否带电，第二空填“能”。
【答案】
保护；能
【知识点】
安全用电、三脚插头、测电笔的使用
【点评】
本题结合生活中常见的三脚插头，考查基础的安全用电常识，需掌握三脚插头的安全作用和测电笔的功能，属于安全用电的基础题目。
【难度系数】
0.3
本题考查三脚插头的作用与测电笔的使用，需明确三脚插头长插脚的功能，以及测电笔检测带电体的原理。三脚插头的长插脚与用电器金属外壳相连，插入插座时先接触地线，保障安全；测电笔可检测带电体，若外壳带电则能检测到。
【解析】
1. 三脚插头的长插脚对应保护线（地线），插入插座时，该长插脚先与插座的保护线接触，使洗衣机金属外壳先与保护线连通，若外壳漏电，电流会通过保护线导入大地，避免人体触电，因此第一空填“保护”。
2. 测电笔的作用是检测物体是否带电，当金属外壳带电时，测电笔接触外壳，电流会经测电笔、人体流入大地，使测电笔氖管发光，因此测电笔能检测到外壳是否带电，第二空填“能”。
【答案】
保护；能
【知识点】
安全用电、三脚插头、测电笔的使用
【点评】
本题结合生活中常见的三脚插头，考查基础的安全用电常识，需掌握三脚插头的安全作用和测电笔的功能，属于安全用电的基础题目。
【难度系数】
0.3
