跟踪训练2 如图所示的电路中，$R_1:R_2=1:2$。当开关S闭合，甲、乙两表均为电压表时，两电压表示数之比为；当开关S断开，甲、乙两表均为电流表时，两电流表示数之比为。

3：2 1：3 解析 当开关S闭合，甲、乙两表均为电压表时，两电阻串联，电压表甲测量电源电压，电压表乙测量电阻为$R_2$的电阻器两端的电压，串联电路的电流处处相等，根据$U=IR$可知两表示数之比$U_甲:U_乙=U:U_2=(R_1+R_2):R_2=3:2$。当开关S断开，甲、乙两表均为电流表时，两电阻并联，电流表甲测量通过电阻为$R_2$的电阻器的电流，电流表乙测量干路电流，并联电路各支路两端的电压相等，根据$I=\frac{U}{R}$可知两表示数之比$I_甲:I_乙=\frac{U}{R_2}:(\frac{U}{R_1}+\frac{U}{R_2})=\frac{U}{2}:(\frac{U}{1}+\frac{U}{2})=1:3$。

1.(2024·山东淄博中考)如图所示电路,闭合开关S,滑动变阻器的滑片P向右移动时()

A.电流表的示数不变,电压表的示数不变
B.电流表的示数变小,电压表的示数变大
C.电流表的示数不变,电压表的示数变大
D.电流表的示数变小,电压表的示数不变

1. A

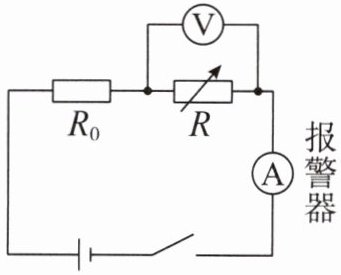

2. 右图为电梯超载报警电路简图。电源电压恒定不变，保护电阻的阻值为$R_0$，力敏电阻的阻值$R$随电梯内压力的增大而减小，电流表的示数超过临界值就会自动报警。电梯正常工作时，若有人进入电梯，则（）

A.电流表示数减小
B.电压表示数增大
C.电压表与电流表示数之比增大
D.电压表与电流表示数之比减小

2. D
