2026年同步测控优化设计九年级物理全一册人教版第119页答案

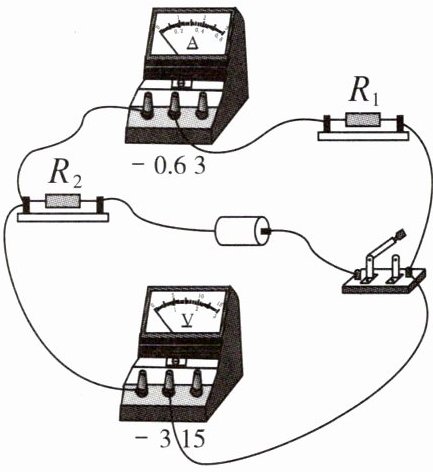

3. 如图所示的电路的电源电压为1.5 V，电阻$R_1$为2 Ω，闭合开关后，电流表的示数为0.3 A，则(
D
)

A.通过阻值为$R_1$的电阻器的电流大于0.3 A
B.两个电阻器是并联的
C.电压表的示数为0.9 V
D.电阻$R_2$为3 Ω

答案

3. D

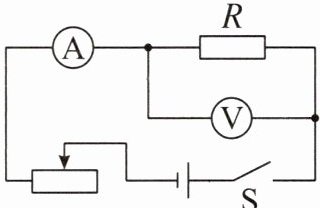

4. 如图所示的电路的电源电压为9 V，电流表使用0～0.6 A的测量范围，电压表使用0～3 V的测量范围，阻值为10 Ω的定值电阻允许通过的最大电流为0.5 A。为保证电路中各元件安全工作，滑动变阻器的最大阻值应大于（
A
）

A.20 Ω
B.10 Ω
C.8 Ω
D.5 Ω

答案

4. A

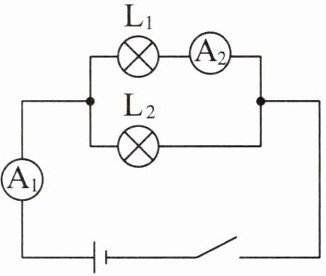

5. 如图所示，电源电压为3 V，闭合开关后，电流表A₁的示数为0.6 A，电流表A₂的示数为0.2 A，则通过灯泡L₂的电流为
0.4
A，灯泡L₁的阻值为
15
Ω。

答案

5. 0.4 15

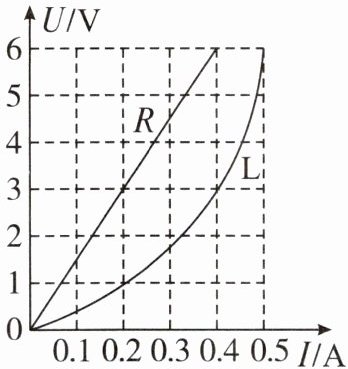

6. 下图为灯泡L和阻值为R的定值电阻的U-I图像，若将L和此定值电阻并联在电源电压为6 V的电路中，则整个电路的总电流为
0.9
A；若将它们串联在电源电压为4 V的电路中，则L与此定值电阻的阻值之比为
1:3
。

答案

6. 0.9 1:3
7.(2024·江西中考)如图所示,电源两端的电压为24 V,其中一个电阻器的电阻R为20 Ω。
(1)只闭合开关S,求通过电阻为R的电阻器的电流。
(2)同时闭合开关S、S₁,若通过干路的电流为1.6 A,求通过电阻为R₁的电阻器的电流和电阻R₁的值。

答案

7. (1)1.2 A (2)0.4 A 60 Ω
