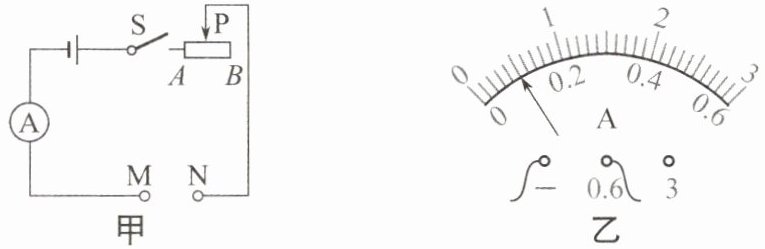

7. 学习了“电阻的测量”后，小华同学设想将电流表改装成可直接测量电阻的仪表，并设计了如图甲所示的电路，M、N是连接待测电阻的接线柱.电流表选定的量程为0～0.6 A，电源电压为6 V.

(1)闭合开关前，滑动变阻器的滑片P应置于________（选填“A”或“B”）端.
(2)将M、N直接用导线相连，调节滑动变阻器的滑片P，使电流表满偏（示数为0.6 A），此时滑动变阻器接入电路的阻值为________Ω，此后保持滑片P的位置不变.
(3)在M、N之间接入一个电阻，电流表的指针位置如图乙所示，则电流表的示数为________A，接入电阻的阻值为________Ω.
(4)综上可知，若通过电流表的电流为I，M、N之间接入电阻的阻值表达式为R=______（用题目中给定量、计算已得量表示，不标注单位）.依据R与I的对应关系，将电流表表盘上的刻度改为对应的M、N之间所接电阻的阻值，从而将电流表改装成直接测量电阻的仪表，则仪表盘上的刻度是________（选填“均匀”或“不均匀”）的.

B
; 10
; 0.1
; 50
; $\frac{6}{I}-10$ ; 不均匀

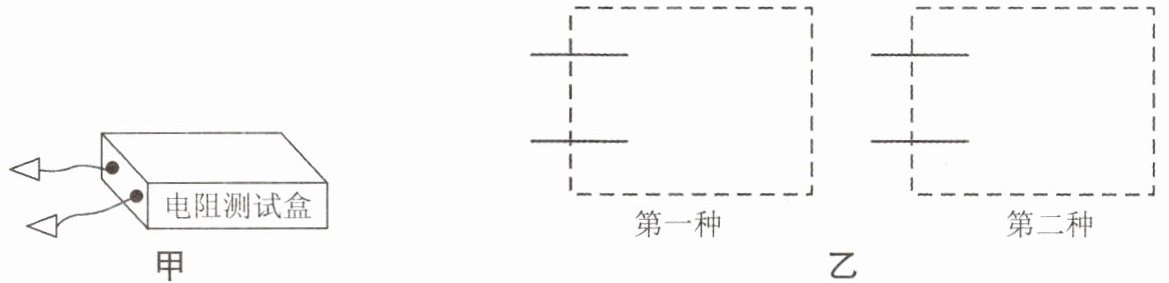

8. 为了比较方便地测量出未知电阻的阻值，物理兴趣小组的同学设计了一个“电阻测试盒”.将一个电源(电压不变)、一个阻值为$R_0$的定值电阻、一个开关和一个电流表用导线连接起来装入一个盒内，并引出两根导线到盒外，如图甲所示.未使用时，盒内开关断开，电流表无示数.使用时，将盒外的两根导线与待测电阻$R_x$的两端相连，分别读取开关闭合时电流表的示数$I_1$、开关断开时电流表的示数$I_2$，经计算得知$R_x$的阻值.

(1)在图乙的虚线框内画出电阻测试盒中符合上述设计要求的两种可能的电路图.
(2)在你所设计的电路中任选一种，推导出待测电阻$R_x$的表达式.(请说明所选择的电路，$R_x$表达式用已知量和测量量表示)

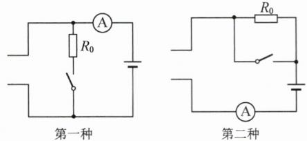

; 解：(2)若采用第一种电路，则$R_{x}=\frac{I_{1}-I_{2}}{I_{2}}R_{0}；$若采用第二种电路，则$R_{x}=\frac{I_{2}}{I_{1}-I_{2}}R_{0}$
