5. 同学们设计了两种方案来测量定值电阻的阻值.
[方案一]运用一个电压表(无电流表)、一个阻值为$R_0$的定值电阻测量定值电阻$R_x$的阻值.
器材:一个电压表、一个阻值为$R_0$的定值电阻、电源、开关和导线若干.
实验步骤如下.

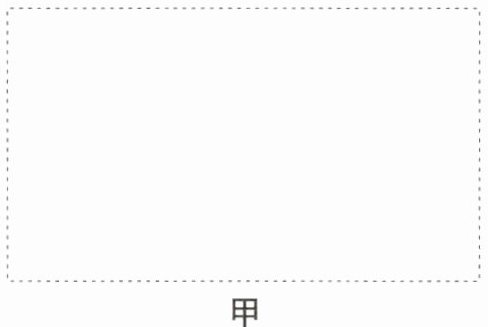

步骤一:请你在图甲虚线框中画出实验电路图,并连接电路.
步骤二:将电压表并联在$R_x$两端,闭合开关,读出电压表的示数为$U_x$.
步骤三:将电压表并联在$R_0$两端,闭合开关,读出电压表的示数为$U_0$.
根据你设计的电路图和实验中所测得的物理量,写出$R_x$的表达式:$R_x=$______(用符号表示).

甲
[方案二]运用一个电压表(无电流表)、一个已知最大阻值为$R$的滑动变阻器测量定值电阻$R_x$的阻值.
器材:一个电压表、一个已知最大阻值为$R$的滑动变阻器、电源、开关和导线若干.
实验步骤如下.
步骤一:根据图乙电路图连接电路.
步骤二:将滑动变阻器滑片移到最右端,闭合开关,读出电压表的示数为$U_x$.
步骤三:将______________________,闭合开关,读出电压表的示数为$U$.
根据已知量和所测得的物理量,写出$R_x$的表达式:$R_x=$______(用符号表示).

乙

$\frac{U_{x}}{U_{0}}R_{0}$ ;
; 滑动变阻器滑片移至最左端
; $\frac{U_{x}R}{U - U_{x}}$

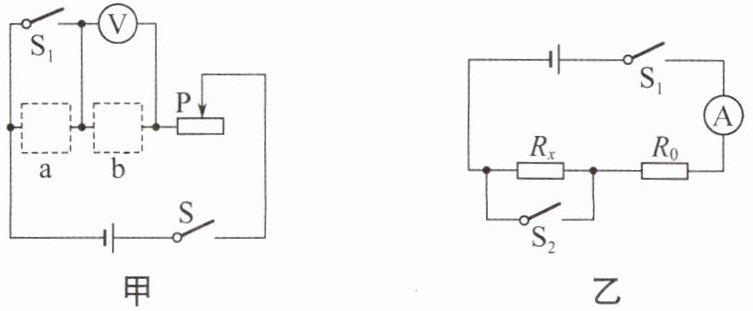

6. (1)为了测量额定电流为0.25 A的灯泡正常发光时的电阻，小明设计了如图甲所示的部分电路.电源电压未知且恒定，定值电阻$R_0$的阻值为10 Ω.请完成下面的实验步骤.
①补全电路:请在图甲中虚线框a、b两处补画出定值电阻$R_0$和被测灯泡的元件符号，按电路图正确连接电路.
②使灯泡正常发光:只闭合开关S，______（写出操作步骤）.
③测量灯泡的额定电压:保持滑片位置不变，闭合开关S、$S_1$，电压表示数为5 V，接着将滑片调至最______端，电压表示数为6 V.
④计算出灯泡正常发光时的电阻$R_\mathrm{L}=$ ______Ω.

(2)小芳又设计了一种方案，也测出了$R_x$的阻值.电路如图乙所示，$R_0$为阻值已知的定值电阻，电源电压未知且恒定不变，测量步骤如下.
①当开关______时，电流表示数为$I_1$.
②当开关$S_1$、$S_2$都闭合时，电流表示数为$I_2$.
③待测电阻$R_x=$ ______（用已知和测出的物理量符号表示）.

调节滑动变阻器滑片使电压表的示数为2.5 V
; 左
; 12
;
; $S_{1}$闭合、$S_{2}$断开 ; $\frac{(I_{2}-I_{1})R_{0}}{I_{1}}$
