9. 在图15.5-7所示的电路中，三个电流表$ A_1 $、$ A_2 $、$ A_3 $测量出的电流分别为$ I_1 $、$ I_2 $、$ I_3 $，则下列关系正确的是 （
A.$ I_1 = I_2 = I_3 $
B.$ I_1 = I_2 + I_3 $
C.$ I_1 - I_2 = I_3 $
D.$ I_1 ＞ I_2 ＞ I_3 $
图15.5-7 图15.5-8
D
）A.$ I_1 = I_2 = I_3 $
B.$ I_1 = I_2 + I_3 $
C.$ I_1 - I_2 = I_3 $
D.$ I_1 ＞ I_2 ＞ I_3 $
图15.5-7 图15.5-8
答案
9.D
解析
【分析】首先明确电路为并联连接，再判断各电流表的测量对象：电流表A1在干路，测量所有支路的总电流；电流表A2测量其中一条支路的电流，电流表A3测量另一条支路的电流。结合并联电路电流规律和欧姆定律分析电流大小关系，即可得出结论。
【解析】解：
1. 电路为并联电路，电流表A1接在干路，测量整个电路的总电流，因此I1是干路电流，根据并联电路干路电流等于各支路电流之和，可知I1大于任意一条支路的电流；
2. 电流表A2测量一条支路的电流，电流表A3测量另一条支路的电流；
3. 并联电路各支路电压相等，由欧姆定律I=U/R可知，支路电阻越大，电流越小，因此A2所在支路的电流I2大于A3所在支路的电流I3；
综上，三者电流大小关系为I1＞I2＞I3，对应选项D。
【答案】D
【知识点】并联电路电流规律、电流表的使用
【点评】本题考查并联电路的电流特点，关键是准确判断各电流表的测量对象，结合欧姆定律分析支路电流大小，属于基础电路应用题目，难度适中。
【难度系数】0.6
【解析】解：
1. 电路为并联电路，电流表A1接在干路，测量整个电路的总电流，因此I1是干路电流，根据并联电路干路电流等于各支路电流之和，可知I1大于任意一条支路的电流；
2. 电流表A2测量一条支路的电流，电流表A3测量另一条支路的电流；
3. 并联电路各支路电压相等，由欧姆定律I=U/R可知，支路电阻越大，电流越小，因此A2所在支路的电流I2大于A3所在支路的电流I3；
综上，三者电流大小关系为I1＞I2＞I3，对应选项D。
【答案】D
【知识点】并联电路电流规律、电流表的使用
【点评】本题考查并联电路的电流特点，关键是准确判断各电流表的测量对象，结合欧姆定律分析支路电流大小，属于基础电路应用题目，难度适中。
【难度系数】0.6
10.如图15.5-8所示，在开关S由闭合到断开的过程中，电流表$\mathrm{A}_1$、$\mathrm{A}_2$的示数$I_1$、$I_2$的变化是（
A.$I_1$变小，$I_2$变大
B.$I_1$不变，$I_2$变大
C.$I_1$变大，$I_2$变小
D.$I_1$不变，$I_2$变小
D
）A.$I_1$变小，$I_2$变大
B.$I_1$不变，$I_2$变大
C.$I_1$变大，$I_2$变小
D.$I_1$不变，$I_2$变小
答案
10.D
解析
【分析】首先明确电路结构：开关闭合时，电路为并联电路，电流表$\mathrm{A}_1$测量某一支路的电流，电流表$\mathrm{A}_2$测量干路总电流。根据并联电路的特点，各支路两端电压等于电源电压，且支路间互不影响，因此该支路的电流由欧姆定律可知，因电源电压和支路电阻均不变，故$\mathrm{A}_1$的示数$I_1$不变。当开关$\mathrm{S}$断开后，另一支路被切断，干路电流仅等于$\mathrm{A}_1$所在支路的电流，因此干路电流$I_2$会变小。
【解析】解：1. 开关$\mathrm{S}$闭合时，两电阻并联，$\mathrm{A}_1$测一条支路电流，$\mathrm{A}_2$测干路电流。并联电路中各支路电压等于电源电压，支路电阻不变，由欧姆定律$I=\frac{U}{R}$得，该支路电流$I_1=\frac{U}{R}$，大小不变，故$I_1$不变；2. 开关$\mathrm{S}$断开后，仅$\mathrm{A}_1$所在支路接入电路，干路电流$I_2$等于$I_1$，而开关闭合时干路电流为$I_1$与另一支路电流之和，因此$I_2$变小。综上，$I_1$不变，$I_2$变小，对应选项D。
【答案】D
【知识点】并联电路电流规律、欧姆定律
【点评】本题考查并联电路的电流特点及欧姆定律的应用，关键是分析开关断开前后电路的连接变化，明确电流表的测量对象，属于基础电路分析题。
【难度系数】0.6
【解析】解：1. 开关$\mathrm{S}$闭合时，两电阻并联，$\mathrm{A}_1$测一条支路电流，$\mathrm{A}_2$测干路电流。并联电路中各支路电压等于电源电压，支路电阻不变，由欧姆定律$I=\frac{U}{R}$得，该支路电流$I_1=\frac{U}{R}$，大小不变，故$I_1$不变；2. 开关$\mathrm{S}$断开后，仅$\mathrm{A}_1$所在支路接入电路，干路电流$I_2$等于$I_1$，而开关闭合时干路电流为$I_1$与另一支路电流之和，因此$I_2$变小。综上，$I_1$不变，$I_2$变小，对应选项D。
【答案】D
【知识点】并联电路电流规律、欧姆定律
【点评】本题考查并联电路的电流特点及欧姆定律的应用，关键是分析开关断开前后电路的连接变化，明确电流表的测量对象，属于基础电路分析题。
【难度系数】0.6
11.小明和小刚一起做“探究并联电路中干路电流与各支路电流的关系”的实验。
图15.5-9
(1)在开关闭合之前,小明发现电流表的指针指在电流表表盘的零刻度线左侧,原因是 (
A.电流表的正、负接线柱接反了 B.使用前电流表没有调零
C.电流表的测量范围较小 D.无法判断
(2)实验时,闭合开关后两个灯泡都发光。小刚随意拆下一根导线,发现两个灯泡都熄灭,据此他认为把电路接成了串联电路。小刚的判断是

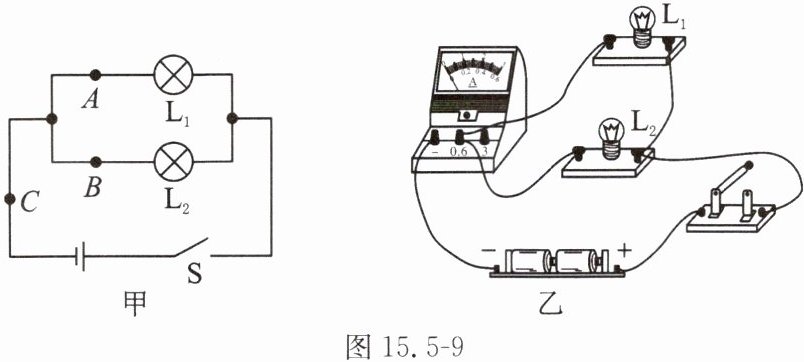

(3)如图15.5-9甲所示是他们设计的电路图,如图15.5-9乙所示是他们测量电流时连接的实验电路,此时电流表测量的是
(4)请在图15.5-9乙中移动一根导线来实现测量通过灯泡L₂的电流。在需要移动的导线上画“×”,并用笔画线表示导线,连接正确的电路。

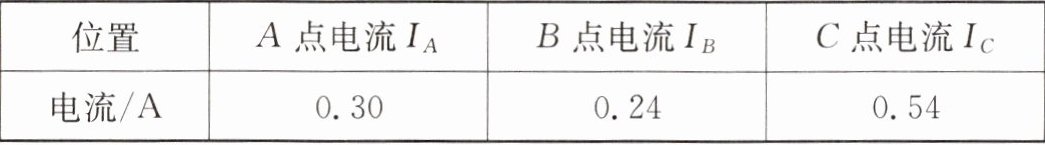

(5)测出A、B、C三点的电流如表所示,由此得出初步结论:
(6)为了验证结论的普遍性,接下来他们应该采取的做法是
图15.5-9
(1)在开关闭合之前,小明发现电流表的指针指在电流表表盘的零刻度线左侧,原因是 (
B
)A.电流表的正、负接线柱接反了 B.使用前电流表没有调零
C.电流表的测量范围较小 D.无法判断
(2)实验时,闭合开关后两个灯泡都发光。小刚随意拆下一根导线,发现两个灯泡都熄灭,据此他认为把电路接成了串联电路。小刚的判断是
不可靠
(选填“可靠”或“不可靠”)的。(3)如图15.5-9甲所示是他们设计的电路图,如图15.5-9乙所示是他们测量电流时连接的实验电路,此时电流表测量的是
C
(选填“A”“B”或“C”)点的电流。(4)请在图15.5-9乙中移动一根导线来实现测量通过灯泡L₂的电流。在需要移动的导线上画“×”,并用笔画线表示导线,连接正确的电路。
(5)测出A、B、C三点的电流如表所示,由此得出初步结论:
$I_C=I_A+I_B$
(写表达式)。(6)为了验证结论的普遍性,接下来他们应该采取的做法是
换用不同规格的灯泡多次实验
。答案
11.(1)B (2)不可靠 (3)C (4)
(5)$I_C=I_A+I_B$ (6)换用不同规格的灯泡多次实验解析
【分析】
本题为探究并联电路干路与支路电流关系的实验题，需结合电流表使用、串并联电路特点、实验设计要求逐一分析：
1. 第(1)问：开关闭合前电流表指针左偏，是使用前未调零；正负接线柱接反是闭合后指针反偏，量程小不会导致闭合前左偏，据此选答案。
2. 第(2)问：并联电路中拆下干路导线两灯也会熄灭，并非只有串联电路才出现此现象，故判断不可靠。
3. 第(3)问：电流表串联在干路，测量干路电流，对应C点。
4. 第(4)问：要测L₂电流，需将电流表串联在L₂支路，移动一根导线即可实现。
5. 第(5)问：并联电路干路电流等于各支路电流之和，写出表达式。
6. 第(6)问：为使结论普遍，需换不同规格灯泡多次实验，避免偶然性。
【解析】
(1) 开关闭合前，电流表未接入电路，指针偏向零刻度线左侧，原因是使用前未调零；若正负接线柱接反，闭合开关后指针反向偏转；量程过小会导致指针超量程，不会出现闭合前左偏，故选B。
(2) 若电路为并联，拆下干路导线会使整个电路断路，两灯均熄灭，因此小刚的判断不可靠。
(3) 实物电路中，电流表串联在干路，测量干路电流，对应C点的电流。

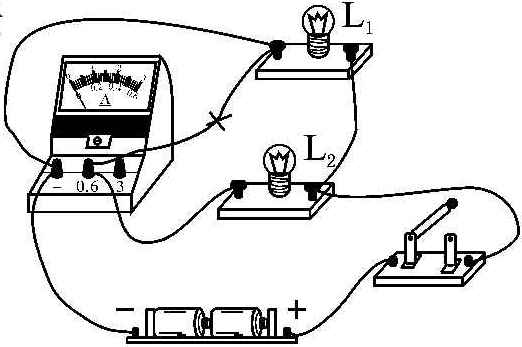

(4) 将电流表连接L₁左接线柱的导线打“×”，改接至L₂左接线柱，使电流表串联在L₂支路，即可测量L₂的电流（对应修改图）。
(5) 并联电路干路电流等于各支路电流之和，故结论为$I_C=I_A+I_B$。
(6) 一次实验结论具有偶然性，为验证普遍性，应换用不同规格的灯泡多次实验。
【答案】11.(1)B (2)不可靠 (3)C (4) (5)$I_C=I_A+I_B$ (6)换用不同规格的灯泡多次实验
【知识点】并联电路电流规律、电流表使用、实验探究方法
【点评】本题是探究并联电路电流规律的基础实验题，综合考查电流表使用、串并联判断、实验结论推导及实验设计，注重实验过程的理解，难度适中。
【难度系数】0.5
本题为探究并联电路干路与支路电流关系的实验题，需结合电流表使用、串并联电路特点、实验设计要求逐一分析：
1. 第(1)问：开关闭合前电流表指针左偏，是使用前未调零；正负接线柱接反是闭合后指针反偏，量程小不会导致闭合前左偏，据此选答案。
2. 第(2)问：并联电路中拆下干路导线两灯也会熄灭，并非只有串联电路才出现此现象，故判断不可靠。
3. 第(3)问：电流表串联在干路，测量干路电流，对应C点。
4. 第(4)问：要测L₂电流，需将电流表串联在L₂支路，移动一根导线即可实现。
5. 第(5)问：并联电路干路电流等于各支路电流之和，写出表达式。
6. 第(6)问：为使结论普遍，需换不同规格灯泡多次实验，避免偶然性。
【解析】
(1) 开关闭合前，电流表未接入电路，指针偏向零刻度线左侧，原因是使用前未调零；若正负接线柱接反，闭合开关后指针反向偏转；量程过小会导致指针超量程，不会出现闭合前左偏，故选B。
(2) 若电路为并联，拆下干路导线会使整个电路断路，两灯均熄灭，因此小刚的判断不可靠。
(3) 实物电路中，电流表串联在干路，测量干路电流，对应C点的电流。
(4) 将电流表连接L₁左接线柱的导线打“×”，改接至L₂左接线柱，使电流表串联在L₂支路，即可测量L₂的电流（对应修改图）。
(5) 并联电路干路电流等于各支路电流之和，故结论为$I_C=I_A+I_B$。
(6) 一次实验结论具有偶然性，为验证普遍性，应换用不同规格的灯泡多次实验。
【答案】11.(1)B (2)不可靠 (3)C (4)
(5)$I_C=I_A+I_B$ (6)换用不同规格的灯泡多次实验【知识点】并联电路电流规律、电流表使用、实验探究方法
【点评】本题是探究并联电路电流规律的基础实验题，综合考查电流表使用、串并联判断、实验结论推导及实验设计，注重实验过程的理解，难度适中。
【难度系数】0.5
