5.把甲、乙两个灯泡按一定方式连接到电源的两端，用电流表分别测出通过甲、乙两个灯泡的电流分别为0.32 A和0.24 A，则甲、乙两个灯泡的连接方式为（
A.一定是串联
B.一定是并联
C.可能是串联，也可能是并联
D.无法确定
B
）A.一定是串联
B.一定是并联
C.可能是串联，也可能是并联
D.无法确定
答案
5.B
解析
【分析】
要判断甲、乙两灯的连接方式，需先明确串联和并联电路的电流特点：串联电路中电流处处相等，并联电路中各支路电流可不同。题目中两灯电流不同，据此分析即可得出结论。
【解析】
1. 回忆串并联电路的电流规律：串联电路的电流特点是电流处处相等，即通过串联电路中所有用电器的电流大小相同；并联电路的电流特点是各支路电流可以不同，干路电流等于各支路电流之和。
2. 题目中给出通过甲灯的电流为0.32A，通过乙灯的电流为0.24A，两者电流大小不相等，不符合串联电路电流处处相等的特点，因此两灯不可能是串联。
3. 由于并联电路中各支路电流可不同，所以两灯的连接方式一定是并联。
【答案】
B
【知识点】
串联电路电流特点；并联电路电流特点
【点评】
本题考查串并联电路电流规律的应用，核心是区分串并联电路的电流特点，难度较低，属于基础题。
【难度系数】
0.8
要判断甲、乙两灯的连接方式，需先明确串联和并联电路的电流特点：串联电路中电流处处相等，并联电路中各支路电流可不同。题目中两灯电流不同，据此分析即可得出结论。
【解析】
1. 回忆串并联电路的电流规律：串联电路的电流特点是电流处处相等，即通过串联电路中所有用电器的电流大小相同；并联电路的电流特点是各支路电流可以不同，干路电流等于各支路电流之和。
2. 题目中给出通过甲灯的电流为0.32A，通过乙灯的电流为0.24A，两者电流大小不相等，不符合串联电路电流处处相等的特点，因此两灯不可能是串联。
3. 由于并联电路中各支路电流可不同，所以两灯的连接方式一定是并联。
【答案】
B
【知识点】
串联电路电流特点；并联电路电流特点
【点评】
本题考查串并联电路电流规律的应用，核心是区分串并联电路的电流特点，难度较低，属于基础题。
【难度系数】
0.8

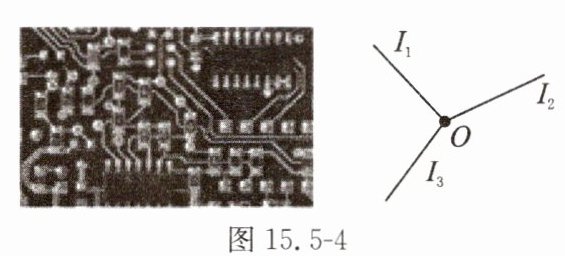

6. 如图15.5-4所示，某电子线路板上有多个电阻器等电路元件，其电路中通过某一个节点(分支点)O的电流$I_1$为5 mA，$I_2$为9 mA，则$I_3$可能为 (
A.5 mA
B.9 mA
C.14 mA
D.18 mA
C
)A.5 mA
B.9 mA
C.14 mA
D.18 mA
答案
6.C
解析
【分析】本题考查基尔霍夫电流定律的应用，解题思路为：明确节点电流定律的核心内容，即对电路中的节点，流入节点的电流总和等于流出节点的电流总和；结合题目给出的两个电流值，分析电流流向，计算I₃的可能值，再匹配选项得出答案。
【解析】根据基尔霍夫电流定律（节点电流定律），对于节点O，流入节点的电流之和等于流出节点的电流之和。假设I₁、I₂均流入节点O，I₃流出节点O，则满足I₁ + I₂ = I₃。将I₁=5mA，I₂=9mA代入，可得I₃=5mA +9mA=14mA，对应选项C。
【答案】C
【知识点】基尔霍夫电流定律、电路节点电流
【点评】本题是电路基础知识点的常规应用题，重点考查对节点电流定律的理解与简单计算，难度不大，属于学生应掌握的基础题型。
【难度系数】0.6
【解析】根据基尔霍夫电流定律（节点电流定律），对于节点O，流入节点的电流之和等于流出节点的电流之和。假设I₁、I₂均流入节点O，I₃流出节点O，则满足I₁ + I₂ = I₃。将I₁=5mA，I₂=9mA代入，可得I₃=5mA +9mA=14mA，对应选项C。
【答案】C
【知识点】基尔霍夫电流定律、电路节点电流
【点评】本题是电路基础知识点的常规应用题，重点考查对节点电流定律的理解与简单计算，难度不大，属于学生应掌握的基础题型。
【难度系数】0.6
7. 在图15.5-5所示的电路中，当开关S闭合时，两个电流表$\mathrm{A}_1$、$\mathrm{A}_2$的示数之比是$3:2$，则通过灯泡$\mathrm{L}_1$和$\mathrm{L}_2$的电流之比是（
A.$3:2$
B.$2:3$
C.$1:2$
D.$2:1$
C
）A.$3:2$
B.$2:3$
C.$1:2$
D.$2:1$
答案
7.C
解析
【分析】首先判断电路连接方式，该电路为并联电路。电流表$\mathrm{A}_1$测量干路总电流，电流表$\mathrm{A}_2$测量通过灯泡$\mathrm{L}_2$的支路电流。根据并联电路的电流规律：干路电流等于各支路电流之和，即$I_{\mathrm{总}}=I_1+I_2$。已知$\mathrm{A}_1$与$\mathrm{A}_2$的示数比为$3:2$，设$\mathrm{A}_1$示数为$3I$，$\mathrm{A}_2$示数为$2I$，由此可算出$\mathrm{L}_1$的电流，进而求出两灯电流之比。
【解析】由电路图可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测干路电流，电流表$\mathrm{A}_2$测$\mathrm{L}_2$支路的电流。根据并联电路的电流特点：干路电流等于各支路电流之和，即$I_{\mathrm{A}_1}=I_{\mathrm{L}_1}+I_{\mathrm{L}_2}$。已知$I_{\mathrm{A}_1}:I_{\mathrm{A}_2}=3:2$，且$I_{\mathrm{A}_2}=I_{\mathrm{L}_2}$，则$I_{\mathrm{A}_1}=\frac{3}{2}I_{\mathrm{L}_2}$，因此$I_{\mathrm{L}_1}=I_{\mathrm{A}_1}-I_{\mathrm{L}_2}=\frac{3}{2}I_{\mathrm{L}_2}-I_{\mathrm{L}_2}=\frac{1}{2}I_{\mathrm{L}_2}$，故$I_{\mathrm{L}_1}:I_{\mathrm{L}_2}=1:2$。
【答案】C
【知识点】并联电路电流规律、电流表的使用
【点评】本题考查并联电路的电流特点，关键是明确电流表测量的对象，属于基础电路应用题目，难度较低。
【难度系数】0.7
【解析】由电路图可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测干路电流，电流表$\mathrm{A}_2$测$\mathrm{L}_2$支路的电流。根据并联电路的电流特点：干路电流等于各支路电流之和，即$I_{\mathrm{A}_1}=I_{\mathrm{L}_1}+I_{\mathrm{L}_2}$。已知$I_{\mathrm{A}_1}:I_{\mathrm{A}_2}=3:2$，且$I_{\mathrm{A}_2}=I_{\mathrm{L}_2}$，则$I_{\mathrm{A}_1}=\frac{3}{2}I_{\mathrm{L}_2}$，因此$I_{\mathrm{L}_1}=I_{\mathrm{A}_1}-I_{\mathrm{L}_2}=\frac{3}{2}I_{\mathrm{L}_2}-I_{\mathrm{L}_2}=\frac{1}{2}I_{\mathrm{L}_2}$，故$I_{\mathrm{L}_1}:I_{\mathrm{L}_2}=1:2$。
【答案】C
【知识点】并联电路电流规律、电流表的使用
【点评】本题考查并联电路的电流特点，关键是明确电流表测量的对象，属于基础电路应用题目，难度较低。
【难度系数】0.7

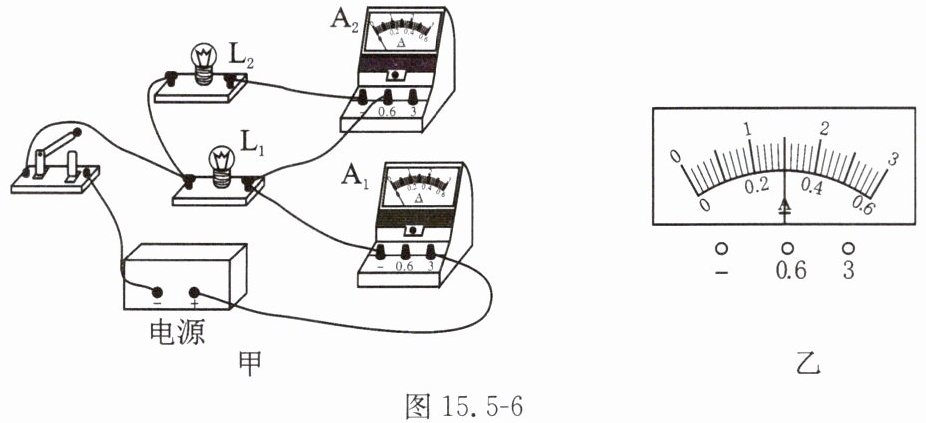

8.在图15.5-6甲所示的电路中，闭合开关后，灯泡L₁、L₂均发光，电流表A₁、A₂的示数均如图15.5-6乙所示，则说法正确的是 （
①通过灯泡L₁的电流是1.2 A ②通过灯泡L₁的电流是1.5 A ③通过灯泡L₂的电流是1.2 A ④通过灯泡L₂的电流是0.3 A
A.①③
B.①④
C.②④
D.②③
B
）①通过灯泡L₁的电流是1.2 A ②通过灯泡L₁的电流是1.5 A ③通过灯泡L₂的电流是1.2 A ④通过灯泡L₂的电流是0.3 A
A.①③
B.①④
C.②④
D.②③
答案
8.B
解析
【分析】
首先分析电路：由图甲可知，灯泡L₁与L₂并联，电流表A₁测干路总电流，电流表A₂测L₂支路的电流。根据并联电路的电流特点：干路电流等于各支路电流之和（$I = I_1 + I_2$），因此干路电流表A₁的示数应大于支路电流表A₂的示数。结合图乙的电流表，两表指针位置相同，说明它们使用的量程不同，需先确定量程再读取电流值，最后计算L₁的电流，判断各说法的正确性。
【解析】
1. 确定电流表量程：并联电路中干路电流大于支路电流，因此A₁使用0~3A量程，A₂使用0~0.6A量程。
2. 读取电流值：图乙中，0~0.6A量程的分度值为0.02A，示数为0.3A（即通过L₂的电流$I_2 = 0.3A$）；0~3A量程的分度值为0.1A，示数为1.5A（即干路总电流$I = 1.5A$）。
3. 计算L₁的电流：根据并联电路电流规律，通过L₁的电流$I_1 = I - I_2 = 1.5A - 0.3A = 1.2A$。
4. 判断选项：①通过L₁的电流是1.2A（正确）；②是1.5A（错误）；③通过L₂的电流是1.2A（错误）；④是0.3A（正确），因此正确组合为①④，对应选项B。
【答案】
B
【知识点】
并联电路电流规律、电流表的读数
【点评】
本题考查并联电路的电流特点和电流表的读数，核心是明确电路连接方式、电流表的测量对象及量程选择，是电学基础题，需注意干路与支路电流的大小关系，避免量程读取错误。
【难度系数】
0.5
首先分析电路：由图甲可知，灯泡L₁与L₂并联，电流表A₁测干路总电流，电流表A₂测L₂支路的电流。根据并联电路的电流特点：干路电流等于各支路电流之和（$I = I_1 + I_2$），因此干路电流表A₁的示数应大于支路电流表A₂的示数。结合图乙的电流表，两表指针位置相同，说明它们使用的量程不同，需先确定量程再读取电流值，最后计算L₁的电流，判断各说法的正确性。
【解析】
1. 确定电流表量程：并联电路中干路电流大于支路电流，因此A₁使用0~3A量程，A₂使用0~0.6A量程。
2. 读取电流值：图乙中，0~0.6A量程的分度值为0.02A，示数为0.3A（即通过L₂的电流$I_2 = 0.3A$）；0~3A量程的分度值为0.1A，示数为1.5A（即干路总电流$I = 1.5A$）。
3. 计算L₁的电流：根据并联电路电流规律，通过L₁的电流$I_1 = I - I_2 = 1.5A - 0.3A = 1.2A$。
4. 判断选项：①通过L₁的电流是1.2A（正确）；②是1.5A（错误）；③通过L₂的电流是1.2A（错误）；④是0.3A（正确），因此正确组合为①④，对应选项B。
【答案】
B
【知识点】
并联电路电流规律、电流表的读数
【点评】
本题考查并联电路的电流特点和电流表的读数，核心是明确电路连接方式、电流表的测量对象及量程选择，是电学基础题，需注意干路与支路电流的大小关系，避免量程读取错误。
【难度系数】
0.5
