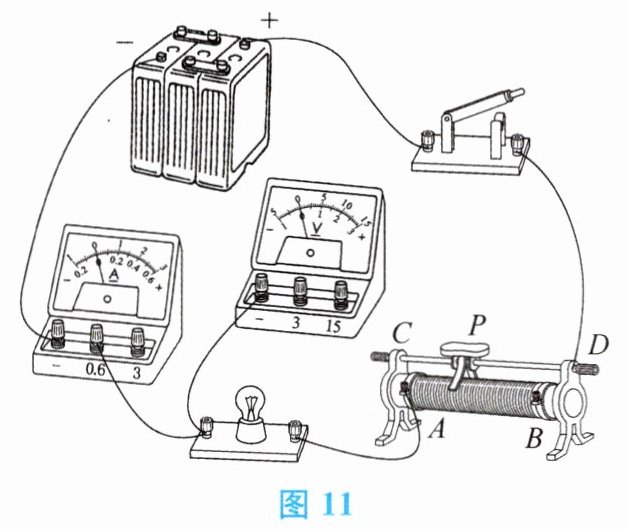

20. 某实验小组的同学用图11所示器材测量小灯泡的电功率。已知电源电压恒为6 V不变，待测灯泡的额定电压为3.8 V，功率为1.1 W左右。

（1）请在图12(a)中用笔画线表示导线，将实验电路补画完整。

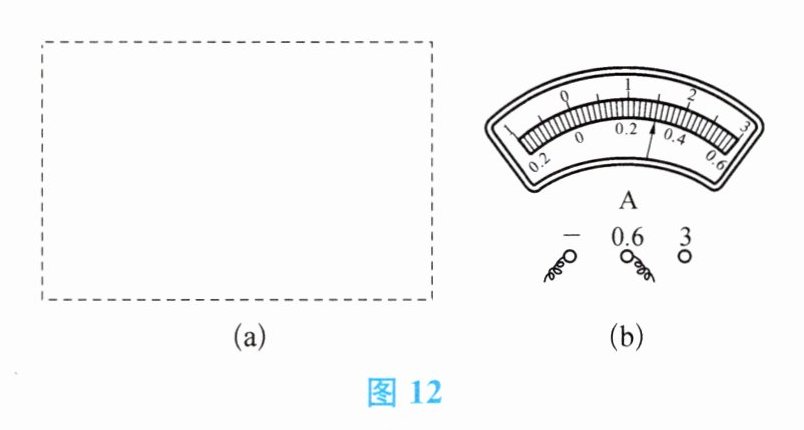

（2）请根据实物图在图12(a)的虚线框内画出对应电路图。
（3）闭合开关前，滑动变阻器滑片P应该位于（选填“A”或“B”）端。
（4）闭合开关，调节滑动变阻器滑片P，使灯泡正常发光，此时电流表示数如图12(b)所示为A，则待测灯泡的额定功率为W。
（5）若考虑电表自身电阻对测量的影响，则电功率的测量结果与真实值相比偏（选填“大”或“小”），原因是：。

20. （1）略
（2）略
（3）B
（4）0.3；1.14
（5）大；电流表测量的是通过电压表和灯泡的总电流，示数偏大，而电压表测量的就是小灯泡两端电压，故测量值偏大

【分析】
本题围绕测量小灯泡电功率的实验展开，需依次解决电路连接、电路图绘制、滑动变阻器操作、电流与功率计算、误差分析等问题。思路如下：
1. 补全电路：根据实验原理，电流表串联在电路中，电压表并联在灯泡两端，结合灯泡额定电压和电流选择合适量程；
2. 画电路图：明确各元件连接顺序，电源、开关、滑动变阻器、电流表、灯泡串联，电压表并联灯泡；
3. 滑动变阻器操作：闭合开关前，滑片需置于最大阻值处，保护电路；
4. 电流与功率计算：根据电流表量程读出示数，利用P=UI计算额定功率；
5. 误差分析：分析电表接法对测量值的影响，电流表外接时，电流表测总电流，导致电流偏大，功率偏大。
【解析】
（1）补画电路：电压表选择0~15V量程并联在小灯泡两端，电流表选择0~0.6A量程串联在电路中（连线略，符合实验要求即可）；
（2）画电路图：按实物连接，画出电源、开关、滑动变阻器、电流表、灯泡串联，电压表并联在灯泡两端的电路图（略）；
（3）闭合开关前，滑动变阻器滑片应置于最大阻值处，由实物图可知滑片在B端时接入电阻最大，故填B；
（4）电流表量程为0~0.6A，分度值0.02A，示数为0.3A；额定功率P=U额I=3.8V×0.3A=1.14W；
（5）本实验采用电流表外接法，电流表测量的是通过小灯泡和电压表的总电流，示数比小灯泡实际电流偏大，电压表测量的是小灯泡两端实际电压，根据P=UI，电压准确、电流偏大，故电功率测量结果比真实值偏大。
【答案】
（1）略；（2）略；（3）B；（4）0.3；1.14；（5）大；电流表测量的是通过电压表和灯泡的总电流，示数偏大，而电压表测量的就是小灯泡两端电压，故测量值偏大
【知识点】
测量小灯泡的电功率、滑动变阻器的使用、电路误差分析
【点评】
本题是电学实验核心题型，全面考查测量小灯泡电功率实验的电路连接、操作规范、数据处理及误差分析，需掌握实验原理和电表使用规则，基础扎实的学生可顺利解答，误差分析部分需理解电表接法的影响。
【难度系数】
0.6
