3. 在探究串、并联电路中电流的规律时，实验小组使用如图所示的电路进行实验。闭合开关后，电流表$\mathrm{A}_1$、$\mathrm{A}_2$的示数分别为0.5 A和0.3 A，则通过小灯泡$\mathrm{L}_1$的电流为 A，通过小灯泡$\mathrm{L}_2$的电流为 A。
答案
0.2；0.3
解析
【分析】首先观察电路，确定$\mathrm{L}_1$与$\mathrm{L}_2$为并联电路；电流表$\mathrm{A}_2$与$\mathrm{L}_2$串联，测量通过$\mathrm{L}_2$的电流；电流表$\mathrm{A}_1$在干路，测量电路的总电流。根据并联电路的电流规律：干路电流等于各支路电流之和，即$I_{\mathrm{总}}=I_1+I_2$，由此可计算通过$\mathrm{L}_1$的电流。
【解析】由图可知，$\mathrm{L}_1$和$\mathrm{L}_2$并联，电流表$\mathrm{A}_2$测$\mathrm{L}_2$支路的电流，电流表$\mathrm{A}_1$测干路电流。已知$\mathrm{A}_1$示数（干路电流）$I_{\mathrm{总}}=0.5\ \mathrm{A}$，$\mathrm{A}_2$示数（$\mathrm{L}_2$的电流）$I_2=0.3\ \mathrm{A}$。根据并联电路电流规律：$I_{\mathrm{总}}=I_1+I_2$，所以通过$\mathrm{L}_1$的电流$I_1=I_{\mathrm{总}}-I_2=0.5\ \mathrm{A}-0.3\ \mathrm{A}=0.2\ \mathrm{A}$，通过$\mathrm{L}_2$的电流为$0.3\ \mathrm{A}$。
【答案】0.2；0.3
【知识点】并联电路电流规律；电流表的使用
【点评】本题考查并联电路的电流规律，解题关键是判断电流表所测的电流对象，属于基础题，难度较低。
【难度系数】0.7
【解析】由图可知，$\mathrm{L}_1$和$\mathrm{L}_2$并联，电流表$\mathrm{A}_2$测$\mathrm{L}_2$支路的电流，电流表$\mathrm{A}_1$测干路电流。已知$\mathrm{A}_1$示数（干路电流）$I_{\mathrm{总}}=0.5\ \mathrm{A}$，$\mathrm{A}_2$示数（$\mathrm{L}_2$的电流）$I_2=0.3\ \mathrm{A}$。根据并联电路电流规律：$I_{\mathrm{总}}=I_1+I_2$，所以通过$\mathrm{L}_1$的电流$I_1=I_{\mathrm{总}}-I_2=0.5\ \mathrm{A}-0.3\ \mathrm{A}=0.2\ \mathrm{A}$，通过$\mathrm{L}_2$的电流为$0.3\ \mathrm{A}$。
【答案】0.2；0.3
【知识点】并联电路电流规律；电流表的使用
【点评】本题考查并联电路的电流规律，解题关键是判断电流表所测的电流对象，属于基础题，难度较低。
【难度系数】0.7

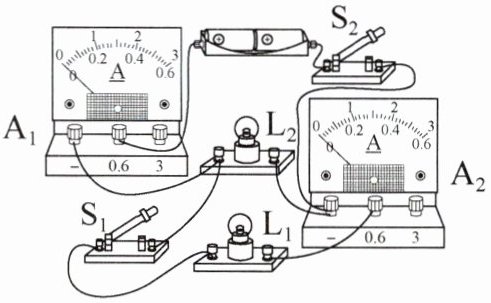

4. 如图所示的电路中，闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，小灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$均正常发光，两电流表均有示数，则下列说法正确的是（ ）。
A.电流表$\mathrm{A}_{1}$只测量通过小灯泡$\mathrm{L}_{2}$的电流
B.小灯泡$\mathrm{L}_{1}$短路时，小灯泡$\mathrm{L}_{2}$正常发光
C.小灯泡$\mathrm{L}_{2}$断路时，两电流表示数相等
D.仅断开$\mathrm{S}_{1}$，电流表$\mathrm{A}_{2}$示数不变
A.电流表$\mathrm{A}_{1}$只测量通过小灯泡$\mathrm{L}_{2}$的电流
B.小灯泡$\mathrm{L}_{1}$短路时，小灯泡$\mathrm{L}_{2}$正常发光
C.小灯泡$\mathrm{L}_{2}$断路时，两电流表示数相等
D.仅断开$\mathrm{S}_{1}$，电流表$\mathrm{A}_{2}$示数不变
答案
C
解析
【分析】
先分析电路结构：闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，小灯泡$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电流表$\mathrm{A}_{2}$测量干路电流（即$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的总电流），电流表$\mathrm{A}_{1}$测量$\mathrm{L}_{1}$支路的电流。再逐一分析每个选项的对错：
【解析】
选项A：$\mathrm{A}_{1}$测量的是$\mathrm{L}_{1}$支路的电流，并非只测量$\mathrm{L}_{2}$的电流，因此A错误；
选项B：若$\mathrm{L}_{1}$短路，会造成电源短路，整个电路电流过大，$\mathrm{L}_{2}$无法正常发光，故B错误；
选项C：当$\mathrm{L}_{2}$断路时，电路中只有$\mathrm{L}_{1}$接入工作，此时$\mathrm{A}_{1}$测量$\mathrm{L}_{1}$的电流，$\mathrm{A}_{2}$也测量$\mathrm{L}_{1}$的电流，因此两电流表示数相等，故C正确；
选项D：仅断开$\mathrm{S}_{1}$，$\mathrm{L}_{1}$所在支路断开，干路电流减小，电流表$\mathrm{A}_{2}$的示数会变小，故D错误。
【答案】
C
【知识点】
并联电路的电流规律、电流表的使用
【点评】
本题结合实物电路考查并联电路的电流特点，需先明确电路的连接方式和各电流表的测量对象，再结合电路故障分析电流变化，属于中等难度的电路分析题。
【难度系数】
0.5
先分析电路结构：闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，小灯泡$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电流表$\mathrm{A}_{2}$测量干路电流（即$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的总电流），电流表$\mathrm{A}_{1}$测量$\mathrm{L}_{1}$支路的电流。再逐一分析每个选项的对错：
【解析】
选项A：$\mathrm{A}_{1}$测量的是$\mathrm{L}_{1}$支路的电流，并非只测量$\mathrm{L}_{2}$的电流，因此A错误；
选项B：若$\mathrm{L}_{1}$短路，会造成电源短路，整个电路电流过大，$\mathrm{L}_{2}$无法正常发光，故B错误；
选项C：当$\mathrm{L}_{2}$断路时，电路中只有$\mathrm{L}_{1}$接入工作，此时$\mathrm{A}_{1}$测量$\mathrm{L}_{1}$的电流，$\mathrm{A}_{2}$也测量$\mathrm{L}_{1}$的电流，因此两电流表示数相等，故C正确；
选项D：仅断开$\mathrm{S}_{1}$，$\mathrm{L}_{1}$所在支路断开，干路电流减小，电流表$\mathrm{A}_{2}$的示数会变小，故D错误。
【答案】
C
【知识点】
并联电路的电流规律、电流表的使用
【点评】
本题结合实物电路考查并联电路的电流特点，需先明确电路的连接方式和各电流表的测量对象，再结合电路故障分析电流变化，属于中等难度的电路分析题。
【难度系数】
0.5
5. 连接如图所示的电路，探究串联电路中电流的规律。实验时电流表甲和乙的示数分别为0.18 A和0.16 A，则两个电流表示数不同的原因可能是（）。
A.某个电流表未调零
B.小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$的规格不同
C.导线连接有问题
D.小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$在电路中的位置不同
A.某个电流表未调零
B.小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$的规格不同
C.导线连接有问题
D.小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$在电路中的位置不同
答案
AC
解析
【分析】首先明确串联电路的核心规律：串联电路中各处电流大小相等。本题中两个电流表串联在电路中，正常情况下示数应相同，出现示数不同需从测量工具或连接问题分析。逐一分析选项：A选项，电流表未调零会导致测量值有初始偏差，造成示数不同；B选项，串联电流与灯泡规格无关，规格不同不影响电流，故B错误；C选项，导线连接有问题（如电流表接线错误、量程选择不当等）会导致测量不准确，造成示数不同；D选项，串联电流与灯泡位置无关，位置不同不改变电流，故D错误。因此可能的原因是A和C。
【解析】根据串联电路的电流规律：串联电路中各处电流相等，可知图中串联的电流表甲、乙的示数应一致。对各选项分析如下：
1. A选项：电流表使用前未调零，会使测量的电流值存在初始误差，导致两个电流表示数不同，该原因合理；
2. B选项：串联电路的电流大小由电源和总电阻决定，与小灯泡的规格无关，因此灯泡规格不同不会导致电流不同，B错误；
3. C选项：若导线连接存在问题（如电流表接线柱接错、量程选择不匹配等），会造成电流测量不准确，使两个电流表示数不同，该原因合理；
4. D选项：串联电路中电流处处相等，与小灯泡在电路中的位置无关，因此灯泡位置不同不会改变电流大小，D错误。
综上，答案为AC。
【答案】AC
【知识点】串联电路电流规律；电流表的使用
【点评】本题结合串联电路电流规律，考查电流表的使用注意事项，需明确串联电路电流处处相等，分析示数异常时要考虑测量工具的使用问题，属于基础题型，需掌握相关基本概念。
【难度系数】0.6
【解析】根据串联电路的电流规律：串联电路中各处电流相等，可知图中串联的电流表甲、乙的示数应一致。对各选项分析如下：
1. A选项：电流表使用前未调零，会使测量的电流值存在初始误差，导致两个电流表示数不同，该原因合理；
2. B选项：串联电路的电流大小由电源和总电阻决定，与小灯泡的规格无关，因此灯泡规格不同不会导致电流不同，B错误；
3. C选项：若导线连接存在问题（如电流表接线柱接错、量程选择不匹配等），会造成电流测量不准确，使两个电流表示数不同，该原因合理；
4. D选项：串联电路中电流处处相等，与小灯泡在电路中的位置无关，因此灯泡位置不同不会改变电流大小，D错误。
综上，答案为AC。
【答案】AC
【知识点】串联电路电流规律；电流表的使用
【点评】本题结合串联电路电流规律，考查电流表的使用注意事项，需明确串联电路电流处处相等，分析示数异常时要考虑测量工具的使用问题，属于基础题型，需掌握相关基本概念。
【难度系数】0.6

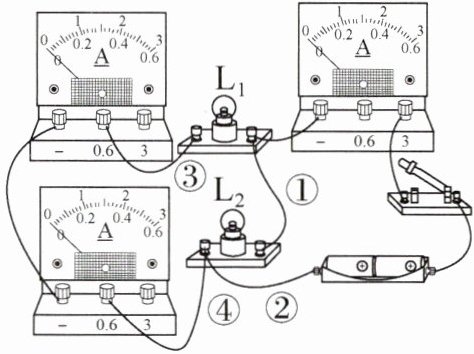

6. 小明用三个电流表和两个小灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的电路如图所示。这个电路中只有一根导线接错了，接错的这根导线是（）。
A.导线①
B.导线②
C.导线③
D.导线④
A.导线①
B.导线②
C.导线③
D.导线④
答案
C
解析
【分析】
要解决本题，需结合实验目的（检验并联电路干路电流等于各支路电流之和），明确电路中电流表的作用：需分别用电流表测量L₁支路、L₂支路和干路的电流。梳理电路的电流路径，判断哪根导线的连接会导致电流表无法正确测量对应支路或干路的电流，从而确定接错的导线。
【解析】
实验要求并联电路中，干路电流等于各支路电流之和，因此电路需满足：两个支路各有一个电流表测支路电流，干路有一个电流表测总电流。
观察电路连接：
1. 导线①：连接开关与L₁右端，配合右侧电流表可测干路电流；
2. 导线②：连接电源负极与L₂左端，配合下方电流表可测L₂支路电流；
3. 导线③：当前连接L₁左端与左侧电流表，该连接会导致L₁的支路无法形成正确的电流路径，左侧电流表无法正确测量L₁的支路电流，需调整导线③的连接才能让左侧电流表测L₁支路电流，因此导线③接错；
4. 导线④：连接下方电流表与L₂左端，连接正确。
综上，接错的导线是导线③，对应选项C。
【答案】
C
【知识点】
并联电路电流规律；电流表的使用
【点评】
本题考查并联电路电流规律的实验电路分析，核心是明确电流表的测量对象，需理清电流路径判断导线连接是否正确，属于基础实验题型，需要学生掌握电流表的使用规则和并联电路的特点。
【难度系数】
0.5
要解决本题，需结合实验目的（检验并联电路干路电流等于各支路电流之和），明确电路中电流表的作用：需分别用电流表测量L₁支路、L₂支路和干路的电流。梳理电路的电流路径，判断哪根导线的连接会导致电流表无法正确测量对应支路或干路的电流，从而确定接错的导线。
【解析】
实验要求并联电路中，干路电流等于各支路电流之和，因此电路需满足：两个支路各有一个电流表测支路电流，干路有一个电流表测总电流。
观察电路连接：
1. 导线①：连接开关与L₁右端，配合右侧电流表可测干路电流；
2. 导线②：连接电源负极与L₂左端，配合下方电流表可测L₂支路电流；
3. 导线③：当前连接L₁左端与左侧电流表，该连接会导致L₁的支路无法形成正确的电流路径，左侧电流表无法正确测量L₁的支路电流，需调整导线③的连接才能让左侧电流表测L₁支路电流，因此导线③接错；
4. 导线④：连接下方电流表与L₂左端，连接正确。
综上，接错的导线是导线③，对应选项C。
【答案】
C
【知识点】
并联电路电流规律；电流表的使用
【点评】
本题考查并联电路电流规律的实验电路分析，核心是明确电流表的测量对象，需理清电流路径判断导线连接是否正确，属于基础实验题型，需要学生掌握电流表的使用规则和并联电路的特点。
【难度系数】
0.5

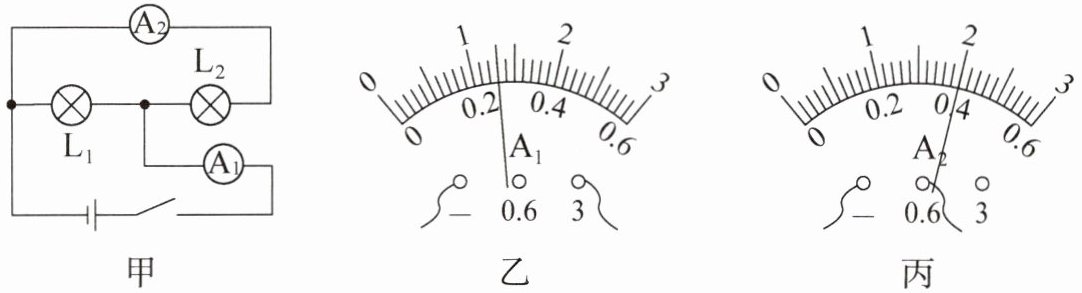

7. 用图甲所示的电路探究并联电路中电流的规律时，电流表$\mathrm{A}_1$、$\mathrm{A}_2$的示数如图乙、丙所示，则通过小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$的电流分别是（）。
A.$1.3\ \mathrm{A}$，$0.4\ \mathrm{A}$
B.$0.9\ \mathrm{A}$，$0.4\ \mathrm{A}$
C.$0.26\ \mathrm{A}$，$0.4\ \mathrm{A}$
D.$0.7\ \mathrm{A}$，$2.0\ \mathrm{A}$
A.$1.3\ \mathrm{A}$，$0.4\ \mathrm{A}$
B.$0.9\ \mathrm{A}$，$0.4\ \mathrm{A}$
C.$0.26\ \mathrm{A}$，$0.4\ \mathrm{A}$
D.$0.7\ \mathrm{A}$，$2.0\ \mathrm{A}$
答案
B
解析
【分析】首先分析电路：图甲中$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测干路总电流，电流表$\mathrm{A}_2$测$\mathrm{L}_2$支路的电流。根据并联电路电流规律：干路电流等于各支路电流之和，即$I = I_1 + I_2$，因此需先读出两个电流表的示数，再计算$\mathrm{L}_1$的电流。读数时要先确定电流表的量程和分度值，再根据指针位置读取数值。
【解析】1. 读取$\mathrm{A}_1$的示数：图乙中$\mathrm{A}_1$选用$0∼3\mathrm{A}$量程，分度值为$0.1\mathrm{A}$，指针指向$1.3\mathrm{A}$，即干路总电流$I=1.3\mathrm{A}$；
2. 读取$\mathrm{A}_2$的示数：图丙中$\mathrm{A}_2$选用$0∼0.6\mathrm{A}$量程，分度值为$0.02\mathrm{A}$，指针指向$0.4\mathrm{A}$，即$\mathrm{L}_2$的电流$I_2=0.4\mathrm{A}$；
3. 根据并联电路电流规律，通过$\mathrm{L}_1$的电流$I_1 = I - I_2 =1.3\mathrm{A} -0.4\mathrm{A}=0.9\mathrm{A}$。因此通过$\mathrm{L}_1$、$\mathrm{L}_2$的电流分别为$0.9\mathrm{A}$、$0.4\mathrm{A}$，对应选项B。
【答案】B
【知识点】并联电路电流规律、电流表读数
【点评】本题考查并联电路电流规律和电流表的读数，核心是明确电流表测量对象、正确读取量程示数，再利用电流关系计算，属于基础题型，难度适中。
【难度系数】0.6
【解析】1. 读取$\mathrm{A}_1$的示数：图乙中$\mathrm{A}_1$选用$0∼3\mathrm{A}$量程，分度值为$0.1\mathrm{A}$，指针指向$1.3\mathrm{A}$，即干路总电流$I=1.3\mathrm{A}$；
2. 读取$\mathrm{A}_2$的示数：图丙中$\mathrm{A}_2$选用$0∼0.6\mathrm{A}$量程，分度值为$0.02\mathrm{A}$，指针指向$0.4\mathrm{A}$，即$\mathrm{L}_2$的电流$I_2=0.4\mathrm{A}$；
3. 根据并联电路电流规律，通过$\mathrm{L}_1$的电流$I_1 = I - I_2 =1.3\mathrm{A} -0.4\mathrm{A}=0.9\mathrm{A}$。因此通过$\mathrm{L}_1$、$\mathrm{L}_2$的电流分别为$0.9\mathrm{A}$、$0.4\mathrm{A}$，对应选项B。
【答案】B
【知识点】并联电路电流规律、电流表读数
【点评】本题考查并联电路电流规律和电流表的读数，核心是明确电流表测量对象、正确读取量程示数，再利用电流关系计算，属于基础题型，难度适中。
【难度系数】0.6
