6. 在如图所示的电路中,电源电压保持不变,闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$,两灯都发光,当把开关$\mathrm{S}_{2}$断开时,灯泡$\mathrm{L}_{2}$的亮度及电流表示数变化的情况正确的是（
A.$\mathrm{L}_{2}$变亮
B.$\mathrm{L}_{2}$变暗
C.电流表的示数不变
D.电流表的示数变小
D
）A.$\mathrm{L}_{2}$变亮
B.$\mathrm{L}_{2}$变暗
C.电流表的示数不变
D.电流表的示数变小
答案
6. D
解析
【分析】
拿到这道题首先要分两步梳理电路状态：第一步先判断闭合S1、S2时的电路连接：电流从电源正极流出，经过电流表后分为两条独立支路，一条经过L2，另一条经过S2、L1，最终汇合经过S1回到电源负极，此时L1、L2并联，电流表在干路，测量两个灯泡的总电流。第二步判断S2断开后的电路：S2断开后L1所在支路被切断，电路中只有L2接入电路，电流表此时只测量L2的电流。接下来结合并联电路的特性分析：并联电路各支路两端电压都等于电源电压，且支路之间互不影响，因此L2两端电压始终等于电源电压，它的工作状态不会因为L1支路断开而改变，亮度不变；而电流表原来测的是两个支路的电流之和，现在只测L2的电流，示数自然变小，就能选出正确答案。
【解析】
1. 当开关S1、S2都闭合时，灯泡L1与L2并联，电流表测量干路总电流，根据并联电路电流规律，此时电流表示数为$I = I_1 + I_2$，其中$I_1$是通过L1的电流，$I_2$是通过L2的电流；并联电路各支路电压等于电源电压，即$U=U_1=U_2$。
2. 当开关S2断开后，L1所在支路断路，电路变为只有L2的简单电路，电流表此时仅测量通过L2的电流，示数为$I'=I_2$。
3. 根据并联电路支路互不影响的特点，L2两端电压始终等于电源电压，由$P=\frac{U^2}{R}$可知L2的实际功率不变，因此L2的亮度不变，排除A、B选项。
4. 对比前后电流表示数可得$I'=I_2 ＜ I_1+I_2=I$，因此电流表示数变小，排除C选项。
综上，只有D选项描述正确。
【答案】D
【知识点】
并联电路电流规律，并联电路电压特点，灯泡亮度与实际功率
【点评】
本题的易错点是容易错误认为断开S2后L2的亮度会发生变化，实际上并联电路各支路独立工作，其他支路的通断不会影响L2两端的电压和自身工作状态，只有干路电流会随接入支路的减少而减小，解题的核心是先明确不同开关状态下的电路结构。
【难度系数】
0.7
拿到这道题首先要分两步梳理电路状态：第一步先判断闭合S1、S2时的电路连接：电流从电源正极流出，经过电流表后分为两条独立支路，一条经过L2，另一条经过S2、L1，最终汇合经过S1回到电源负极，此时L1、L2并联，电流表在干路，测量两个灯泡的总电流。第二步判断S2断开后的电路：S2断开后L1所在支路被切断，电路中只有L2接入电路，电流表此时只测量L2的电流。接下来结合并联电路的特性分析：并联电路各支路两端电压都等于电源电压，且支路之间互不影响，因此L2两端电压始终等于电源电压，它的工作状态不会因为L1支路断开而改变，亮度不变；而电流表原来测的是两个支路的电流之和，现在只测L2的电流，示数自然变小，就能选出正确答案。
【解析】
1. 当开关S1、S2都闭合时，灯泡L1与L2并联，电流表测量干路总电流，根据并联电路电流规律，此时电流表示数为$I = I_1 + I_2$，其中$I_1$是通过L1的电流，$I_2$是通过L2的电流；并联电路各支路电压等于电源电压，即$U=U_1=U_2$。
2. 当开关S2断开后，L1所在支路断路，电路变为只有L2的简单电路，电流表此时仅测量通过L2的电流，示数为$I'=I_2$。
3. 根据并联电路支路互不影响的特点，L2两端电压始终等于电源电压，由$P=\frac{U^2}{R}$可知L2的实际功率不变，因此L2的亮度不变，排除A、B选项。
4. 对比前后电流表示数可得$I'=I_2 ＜ I_1+I_2=I$，因此电流表示数变小，排除C选项。
综上，只有D选项描述正确。
【答案】D
【知识点】
并联电路电流规律，并联电路电压特点，灯泡亮度与实际功率
【点评】
本题的易错点是容易错误认为断开S2后L2的亮度会发生变化，实际上并联电路各支路独立工作，其他支路的通断不会影响L2两端的电压和自身工作状态，只有干路电流会随接入支路的减少而减小，解题的核心是先明确不同开关状态下的电路结构。
【难度系数】
0.7
7.家中一盏灯的工作电流是0.3A,电热水壶的工作电流是3A,电冰箱的工作电流是1A,它们同时工作时,干路的电流是
4.3
A,为家中这些用电器供电的电压是220
V.答案
7. 4.3 220
解析
【分析】
这道题的解题思路很清晰：首先明确家庭电路中所有用电器的连接方式是并联，根据并联电路的电流规律，干路总电流等于所有支路的电流之和，直接将三个用电器的工作电流相加，就能算出同时工作时的干路电流。其次回忆我国民用家庭电路的标准供电电压常识，直接填写对应数值即可。
【解析】
1. 计算干路电流：家庭电路的各用电器之间为并联连接，并联电路干路电流等于各支路电流之和，因此总干路电流：
$I = I_{\mathrm{灯}} + I_{\mathrm{电热水壶}} + I_{\mathrm{冰箱}} = 0.3\mathrm{A} + 3\mathrm{A} + 1\mathrm{A} = 4.3\mathrm{A}$
2. 我国家庭电路的额定供电电压为220V，因此给这些用电器供电的电压是220V。
【答案】
4.3 220
【知识点】
并联电路电流规律；家庭电路电压
【点评】
本题属于电学基础题，重点考察学生对家庭电路基本特性的记忆和简单计算能力，没有设置复杂陷阱，只要牢记并联电路电流特点和家庭电路的基础参数就能顺利完成作答。
【难度系数】
0.9
这道题的解题思路很清晰：首先明确家庭电路中所有用电器的连接方式是并联，根据并联电路的电流规律，干路总电流等于所有支路的电流之和，直接将三个用电器的工作电流相加，就能算出同时工作时的干路电流。其次回忆我国民用家庭电路的标准供电电压常识，直接填写对应数值即可。
【解析】
1. 计算干路电流：家庭电路的各用电器之间为并联连接，并联电路干路电流等于各支路电流之和，因此总干路电流：
$I = I_{\mathrm{灯}} + I_{\mathrm{电热水壶}} + I_{\mathrm{冰箱}} = 0.3\mathrm{A} + 3\mathrm{A} + 1\mathrm{A} = 4.3\mathrm{A}$
2. 我国家庭电路的额定供电电压为220V，因此给这些用电器供电的电压是220V。
【答案】
4.3 220
【知识点】
并联电路电流规律；家庭电路电压
【点评】
本题属于电学基础题，重点考察学生对家庭电路基本特性的记忆和简单计算能力，没有设置复杂陷阱，只要牢记并联电路电流特点和家庭电路的基础参数就能顺利完成作答。
【难度系数】
0.9

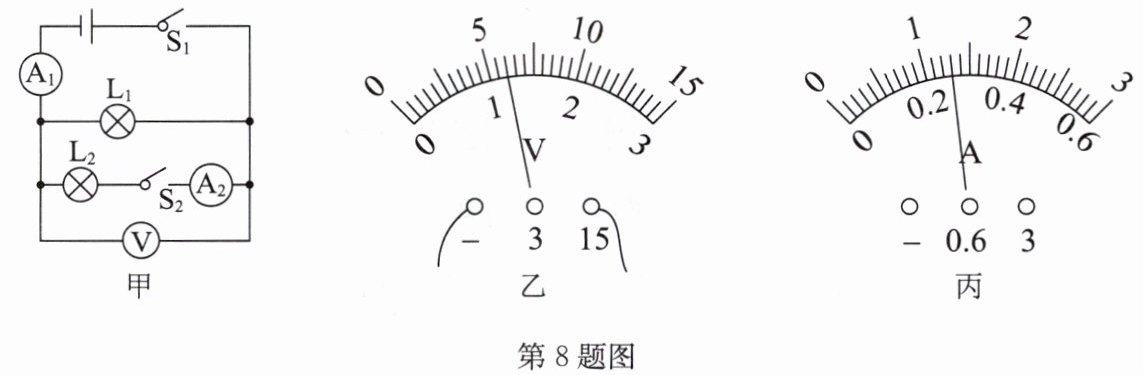

8. 如图甲所示,仅闭合开关$\mathrm{S}_{1}$,电压表的示数如图乙所示;再闭合开关$\mathrm{S}_{2}$,两只电流表的指针位置均如图丙所示.
(1)闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$,两灯
(2)若将电路中电流表$\mathrm{A}_{1}$与电压表对换,开关都闭合时,
①电流表$\mathrm{A}_{2}$有示数 ②只有灯泡$\mathrm{L}_{2}$亮 ③电压表有示数
(1)闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$,两灯
并
联,电源电压为6
V,通过$\mathrm{L}_{1}$的电流为1.04
A;再断开开关$\mathrm{S}_{2}$,电压表的示数不变
(填“变大”“变小”或“不变”).(2)若将电路中电流表$\mathrm{A}_{1}$与电压表对换,开关都闭合时,
③
(填“①”“②”或“③”).①电流表$\mathrm{A}_{2}$有示数 ②只有灯泡$\mathrm{L}_{2}$亮 ③电压表有示数
答案
8.(1)并 6 1.04 不变 (2)③
解析
【分析】
解题时先从电路连接入手：首先判断闭合S1、S2时的电流路径，确认两灯的连接方式；接着根据电压表接线柱确定量程，读出电源电压；再结合并联电路干路电流大于支路电流的特点，判断两个电流表的量程，分别读出干路和L2支路的电流，相减得到L1的电流；断开S2后判断电压表的测量对象，确认示数变化。第二问分析电表互换后的电路结构，结合电压表内阻极大的特性判断各元件的工作状态即可。
【解析】
(1) 闭合S1、S2时，电流从电源正极流出后分为两条独立路径，分别经过L1和L2回到电源负极，因此两灯是并联；图乙中电压表选择0~15V量程，分度值为0.5V，指针指向6V位置，并联电路中电压表直接测量电源电压，因此电源电压为6V；并联电路干路总电流大于支路电流，A1测干路总电流，使用0~3A量程，读数为1.3A，A2测L2的支路电流，使用0~0.6A量程，读数为0.26？不对，1.3A减去0.24A得到通过L1的电流为1.04A；断开S2后，电压表仍然并联在电源两端，测量电源电压，因此电压表示数不变。
(2) 将电流表A1与电压表对换，开关都闭合时，电压表串联在干路中，由于电压表内阻极大，电路中电流几乎为0，两灯都不发光，电流表A2几乎无示数，但电压表两端直接连通电源正负极，因此电压表有示数，选③。
【答案】
(1) 并；6；1.04；不变 (2) ③
【知识点】
并联电路规律，电表读数，电路特性分析
【点评】
本题是并联电路的综合基础题，易错点在于两个电流表的量程判断，需要利用并联电路干路电流大于支路电流的规律区分量程，第二问的电表互换场景，要牢记电压表内阻极大、串联在电路中相当于开路的特点，避免误判电路工作状态。
【难度系数】
0.6
解题时先从电路连接入手：首先判断闭合S1、S2时的电流路径，确认两灯的连接方式；接着根据电压表接线柱确定量程，读出电源电压；再结合并联电路干路电流大于支路电流的特点，判断两个电流表的量程，分别读出干路和L2支路的电流，相减得到L1的电流；断开S2后判断电压表的测量对象，确认示数变化。第二问分析电表互换后的电路结构，结合电压表内阻极大的特性判断各元件的工作状态即可。
【解析】
(1) 闭合S1、S2时，电流从电源正极流出后分为两条独立路径，分别经过L1和L2回到电源负极，因此两灯是并联；图乙中电压表选择0~15V量程，分度值为0.5V，指针指向6V位置，并联电路中电压表直接测量电源电压，因此电源电压为6V；并联电路干路总电流大于支路电流，A1测干路总电流，使用0~3A量程，读数为1.3A，A2测L2的支路电流，使用0~0.6A量程，读数为0.26？不对，1.3A减去0.24A得到通过L1的电流为1.04A；断开S2后，电压表仍然并联在电源两端，测量电源电压，因此电压表示数不变。
(2) 将电流表A1与电压表对换，开关都闭合时，电压表串联在干路中，由于电压表内阻极大，电路中电流几乎为0，两灯都不发光，电流表A2几乎无示数，但电压表两端直接连通电源正负极，因此电压表有示数，选③。
【答案】
(1) 并；6；1.04；不变 (2) ③
【知识点】
并联电路规律，电表读数，电路特性分析
【点评】
本题是并联电路的综合基础题，易错点在于两个电流表的量程判断，需要利用并联电路干路电流大于支路电流的规律区分量程，第二问的电表互换场景，要牢记电压表内阻极大、串联在电路中相当于开路的特点，避免误判电路工作状态。
【难度系数】
0.6

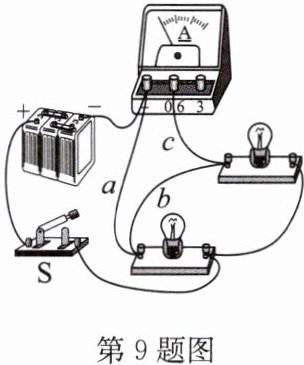

9. 小科在做“用电流表探究并联电路电流的特点”实验时,连接了如图所示的电路.闭合开关,由于
电流表被短路
致使电流表无示数,但两个灯泡会发光;当拆除导线b
时,就可以修复电路,并使电流表测其中一条支路的电流.答案
9. 电流表被短路 b
解析
【分析】
我们可以顺着电流的走向逐步梳理电路：首先从电源正极出发，电流经过开关后可以分别流入两个灯泡的右端，从两个灯泡左端流出后，不需要经过电流表内部就可以直接通过导线回到电源负极，因此两个灯泡都有电流通过可以正常发光，但电流表中没有电流通过，说明电流表被短路了。接下来要修复电路让电流表测量某条支路的电流，只需要拆除造成短路的多余导线b，此时上方灯泡的电流就必须经过电流表才能回到负极，电流表就可以正常测量对应支路的电流，符合并联电路电流探究的实验要求。
【解析】
1. 判断故障：闭合开关后两个灯泡都发光，说明灯泡所在的通路是导通的，电流表无示数说明没有电流流过电流表本身。观察实物连线可知，导线b直接通过导线a、c将电流表的两个接线柱连通，电流优先走无用电设备的导线，直接绕过电流表，因此故障为电流表被短路。
2. 修复电路：拆除导线b后，下方灯泡的电流可以直接通过导线a回到电源负极，上方灯泡的电流必须经过导线c流入电流表，再从电流表回到电源负极，此时两个灯泡并联，电流表可以测量上方灯泡所在支路的电流，电路恢复正常。
【答案】
电流表被短路；b
【知识点】
电路故障分析，电流表使用，并联电路连接
【点评】
本题考查实物电路的故障排查与修正，核心是要求学生具备梳理实物电路电流路径的能力，需要结合“两灯发光、电流表无示数”的条件，排除灯泡短路、电流表断路等其他故障的可能性，对学生的实物图识别能力有一定要求。
【难度系数】
0.6
我们可以顺着电流的走向逐步梳理电路：首先从电源正极出发，电流经过开关后可以分别流入两个灯泡的右端，从两个灯泡左端流出后，不需要经过电流表内部就可以直接通过导线回到电源负极，因此两个灯泡都有电流通过可以正常发光，但电流表中没有电流通过，说明电流表被短路了。接下来要修复电路让电流表测量某条支路的电流，只需要拆除造成短路的多余导线b，此时上方灯泡的电流就必须经过电流表才能回到负极，电流表就可以正常测量对应支路的电流，符合并联电路电流探究的实验要求。
【解析】
1. 判断故障：闭合开关后两个灯泡都发光，说明灯泡所在的通路是导通的，电流表无示数说明没有电流流过电流表本身。观察实物连线可知，导线b直接通过导线a、c将电流表的两个接线柱连通，电流优先走无用电设备的导线，直接绕过电流表，因此故障为电流表被短路。
2. 修复电路：拆除导线b后，下方灯泡的电流可以直接通过导线a回到电源负极，上方灯泡的电流必须经过导线c流入电流表，再从电流表回到电源负极，此时两个灯泡并联，电流表可以测量上方灯泡所在支路的电流，电路恢复正常。
【答案】
电流表被短路；b
【知识点】
电路故障分析，电流表使用，并联电路连接
【点评】
本题考查实物电路的故障排查与修正，核心是要求学生具备梳理实物电路电流路径的能力，需要结合“两灯发光、电流表无示数”的条件，排除灯泡短路、电流表断路等其他故障的可能性，对学生的实物图识别能力有一定要求。
【难度系数】
0.6
10. 如图所示,闭合开关S后,$\mathrm{L}_{1}$和$\mathrm{L}_{2}$两个灯泡并联,$a$、$b$、$c$三个电表(可能是电流表或电压表)的示数依次为1.5、1.0、2.0(单位为V或A),则灯泡$\mathrm{L}_{1}$两端的电压为
2.0
V,通过灯泡$\mathrm{L}_{1}$的电流为0.5
A.答案
10. 2.0 0.5
解析
【分析】
首先题目明确L₁和L₂为并联，我们需要先结合并联电路的通路要求、电流表串联/电压表并联的使用规则判断三个电表的类型：第一步，电流从电源正极流出后要分为两条独立支路分别经过两个灯泡，a处在电源正极出来的干路位置，必须是电流表才能让干路导通；第二步，要让L₂形成独立支路，b需要和L₂串联，因此b是电流表，测量L₂的支路电流；第三步，c并联在电源两端，如果c是电流表会直接短路L₂甚至造成电源短路，因此c只能是电压表，测量电源总电压。之后再结合并联电路的电压、电流规律，就能直接算出L₁两端的电压和通过L₁的电流。
【解析】
1. 判断电表类型：
根据电流表串联、电压表并联的使用规则，结合两灯并联的要求：
a在干路，是测量干路总电流的电流表，对应示数1.5A，即干路总电流I总=1.5A；
b与L₂串联，是测量L₂支路电流的电流表，对应示数1.0A，即通过L₂的电流I₂=1.0A；
c并联在电源两端，是测量电源电压的电压表，对应示数2.0V，即电源总电压U=2.0V。
2. 结合并联规律计算：
根据并联电路电压规律：并联电路各支路两端电压等于电源电压，因此L₁两端电压U₁=U=2.0V；
根据并联电路电流规律：干路总电流等于各支路电流之和，即I总=I₁+I₂，因此通过L₁的电流I₁=I总-I₂=1.5A-1.0A=0.5A。
【答案】
2.0；0.5
【知识点】
电表类型判断；并联电路电压规律；并联电路电流规律
【点评】
本题的易错点是容易误判三个电表的类型，解题的核心逻辑是先保证电路满足两灯并联的要求，排除会造成短路、开路的错误电表类型，再结合并联电路的基础规律计算即可，属于电路分析的常规题型。
【难度系数】
0.6
首先题目明确L₁和L₂为并联，我们需要先结合并联电路的通路要求、电流表串联/电压表并联的使用规则判断三个电表的类型：第一步，电流从电源正极流出后要分为两条独立支路分别经过两个灯泡，a处在电源正极出来的干路位置，必须是电流表才能让干路导通；第二步，要让L₂形成独立支路，b需要和L₂串联，因此b是电流表，测量L₂的支路电流；第三步，c并联在电源两端，如果c是电流表会直接短路L₂甚至造成电源短路，因此c只能是电压表，测量电源总电压。之后再结合并联电路的电压、电流规律，就能直接算出L₁两端的电压和通过L₁的电流。
【解析】
1. 判断电表类型：
根据电流表串联、电压表并联的使用规则，结合两灯并联的要求：
a在干路，是测量干路总电流的电流表，对应示数1.5A，即干路总电流I总=1.5A；
b与L₂串联，是测量L₂支路电流的电流表，对应示数1.0A，即通过L₂的电流I₂=1.0A；
c并联在电源两端，是测量电源电压的电压表，对应示数2.0V，即电源总电压U=2.0V。
2. 结合并联规律计算：
根据并联电路电压规律：并联电路各支路两端电压等于电源电压，因此L₁两端电压U₁=U=2.0V；
根据并联电路电流规律：干路总电流等于各支路电流之和，即I总=I₁+I₂，因此通过L₁的电流I₁=I总-I₂=1.5A-1.0A=0.5A。
【答案】
2.0；0.5
【知识点】
电表类型判断；并联电路电压规律；并联电路电流规律
【点评】
本题的易错点是容易误判三个电表的类型，解题的核心逻辑是先保证电路满足两灯并联的要求，排除会造成短路、开路的错误电表类型，再结合并联电路的基础规律计算即可，属于电路分析的常规题型。
【难度系数】
