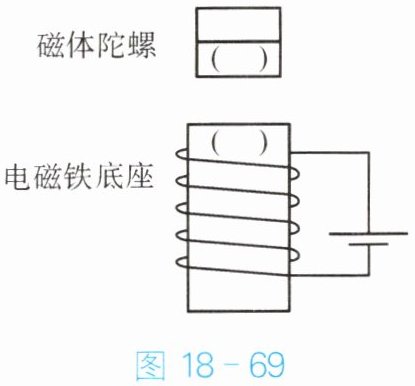

17. 图 18 - 69 是小明自制的一个磁浮玩具,磁体陀螺因与电磁铁底座相互排斥而悬浮。请在括号中标出相应的磁极符号。

如图 30 所示

18. 请在图 18 - 70 中标出磁感线的方向和小磁针静止时的 N 极。

如图 31 所示

19. 某物理实验小组探究通电螺线管外部磁场的特点。

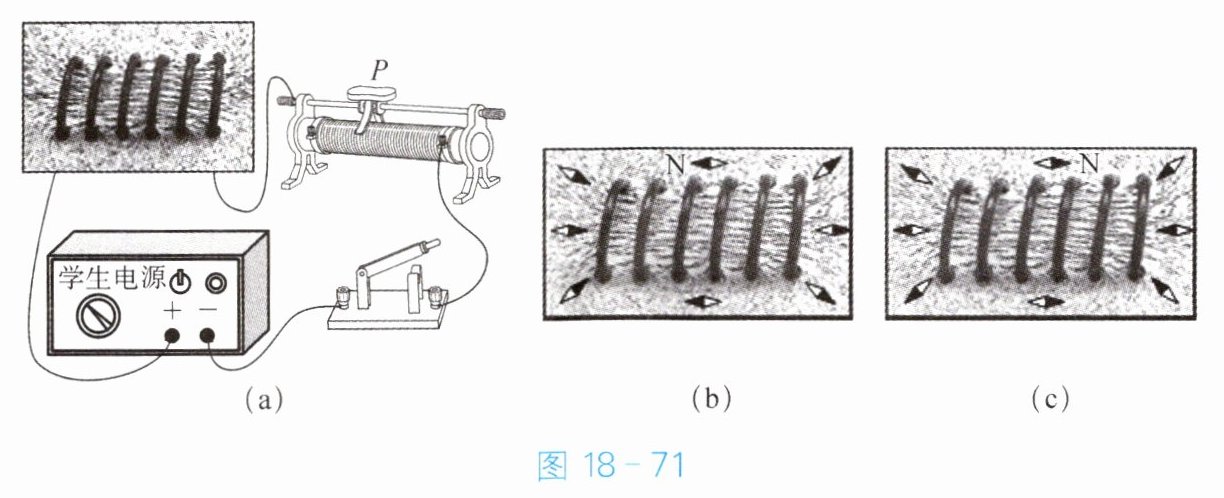

(1) 将螺线管安装在一块有机玻璃板上,并接入电路。在玻璃板上均匀地洒满铁屑,闭合开关并轻敲玻璃板面,观察到铁屑分布情况如图 18 - 71(a)所示。铁屑的分布情况与磁体周围铁屑的分布情况相似,铁屑的作用是显示。
(2) 把小磁针放在通电螺线管四周的不同位置,小磁针静止时 N 极所指方向如图 18 - 71(b)所示,则通电螺线管的右端为极。对调电源正、负极,闭合开关,小磁针静止时 N 极所指方向如图 18 - 71(c)所示,说明通电螺线管的极性与方向有关。

（1）条形 磁场的分布情况 （2）N 电流

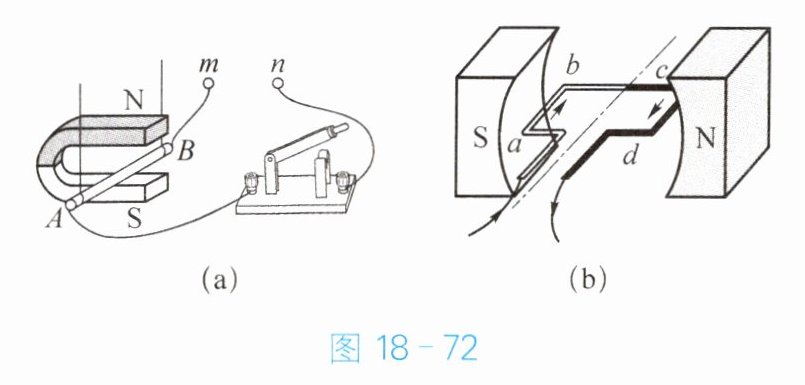

20. 小明同学利用图 18 - 72(a)(b)进行了“探究磁场对通电导体的作用”实验。

(1) 小明利用图 18 - 72(a)中的装置研究磁场对电流的作用时,应在 $ m $、$ n $ 之间接入(选填“灵敏电流计”或“电源”),利用该原理可制成。
(2) 在图 18 - 72(b)中,通电后 $ cd $ 段导线受磁场力的方向为竖直向下,此时 $ ab $ 段导线受磁场力的方向为竖直向(选填“上”或“下”)。
(3) 要使图 18 - 72(b)中的线圈持续转动,应在其外部加装换向器,自动改变线圈中的。图中的装置能将电能转化为能。

（1）电源 电动机 （2）上 （3）电流方向 机械
