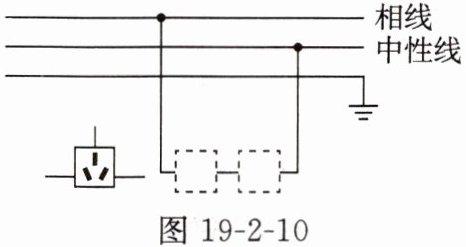

17. 请在图19-2-10中虚线框内画出开关S和电灯L的符号,并用笔画线代替导线将三孔插座接入电路。

如图

【解析】
开关需串联在相线与电灯之间，保证断开开关时电灯不带电；三孔插座按照“左零右火上接地”的原则连接，即左侧接中性线，右侧接相线，上方接线柱接地线，按此完成电路连接。
【答案】
如图所示（对应参考答案中的图示）
【知识点】
家庭电路连接、三孔插座接法、开关的正确连接
【点评】
本题考查家庭电路的基本连接规范，掌握开关、电灯及三孔插座的正确接法是核心，是保障家庭用电安全的基础考点。
【难度系数】
0.7

18. 阅读短文,回答文后问题。
漏电保护器

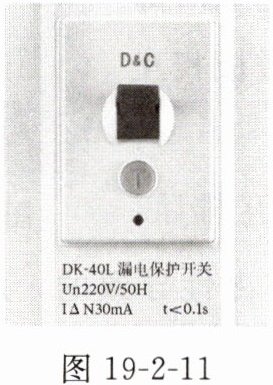

将图19-2-11所示的漏电保护器接入家庭电路的主干路中,相线和中性线同时从漏电保护器内部穿过,推上开关后,当电路处于正常工作状态时,相线和中性线中的电流一样大,开关保持接通状态。若电路或用电器的绝缘皮受损导致相线外露,就可能发生漏电的情况,当漏电电流大于人体的安全电流(一般设定为30 mA)时,将导致漏电保护器内部中性线中的电流小于相线中的电流,其内部的电磁铁就会在0.1 s内使开关“跳闸”,切断电路,从而起到保护作用。

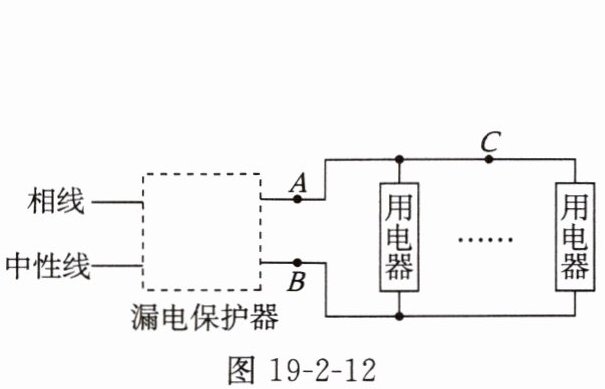

(1)图19-2-12是安装了漏电保护器的家庭电路。当电路处于正常工作状态时,线路中A点和B点的电流(选填“相等”或“不相等”),漏电保护器开关处于接通状态。若有人在C点不慎触电,则相线、人体、大地将构成回路,所产生的电流将不通过中性线,此时通过线路中A、B两点的电流(选填“相等”或“不相等”),漏电保护器会迅速切断电路,从而起到保护作用。
(2)有人在拔出插座上的插头时不小心触电了,假设他的电阻为5000 Ω,如图19-2-11所示的漏电保护器(选填“能”或“不能”)起到保护作用。

(1)相等　不相等
(2)能　提示:假设他的电阻为5000Ω，通过的电流为$I=\frac{U}{R}=\frac{220\ V}{5000\ \Omega}=0.044\ A=44\ mA＞30\ mA$，所以该漏电保护器会断开电路，能起到保护作用。

【解析】
(1) 由短文可知，电路正常工作时，相线和中性线中的电流一样大，因此线路中A点和B点的电流相等；当有人在C点触电时，相线、人体、大地构成回路，电流不通过中性线，此时A、B两点的电流不相等。
(2) 根据欧姆定律计算触电电流：$I=\frac{U}{R}=\frac{220\ V}{5000\ \Omega}=0.044\ A=44\ mA$，由于44 mA＞30 mA，达到漏电保护器的跳闸电流阈值，所以漏电保护器能起到保护作用。
【答案】
(1) 相等；不相等
(2) 能
【知识点】
家庭电路安全用电、欧姆定律的应用
【点评】
本题结合生活中的漏电保护器，考查了对其工作原理的理解及欧姆定律的简单计算，引导学生树立安全用电意识，贴近生活实际。
【难度系数】
0.8
