4. 在探究串联电路中各处电流的关系的实验中，

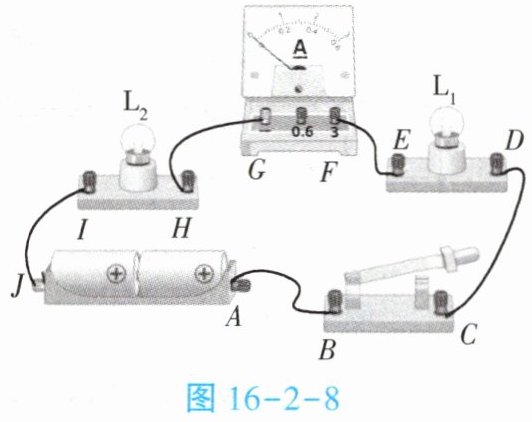

（1）如图 所示电路，开关闭合后，小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$均不发光，电流表的示数为零。某同学利用一只电压表检测电路故障，闭合开关后，把电压表的负接线柱连接到电源负极$J$，然后用连接电压表正接线柱的导线依次接触电源正极$A$、$B$、$C$、$D$、$E$、$F$、$G$、$H$、$I$各接线柱。若检测过程中发生下表中的现象，请写出对应电路故障的可能原因。

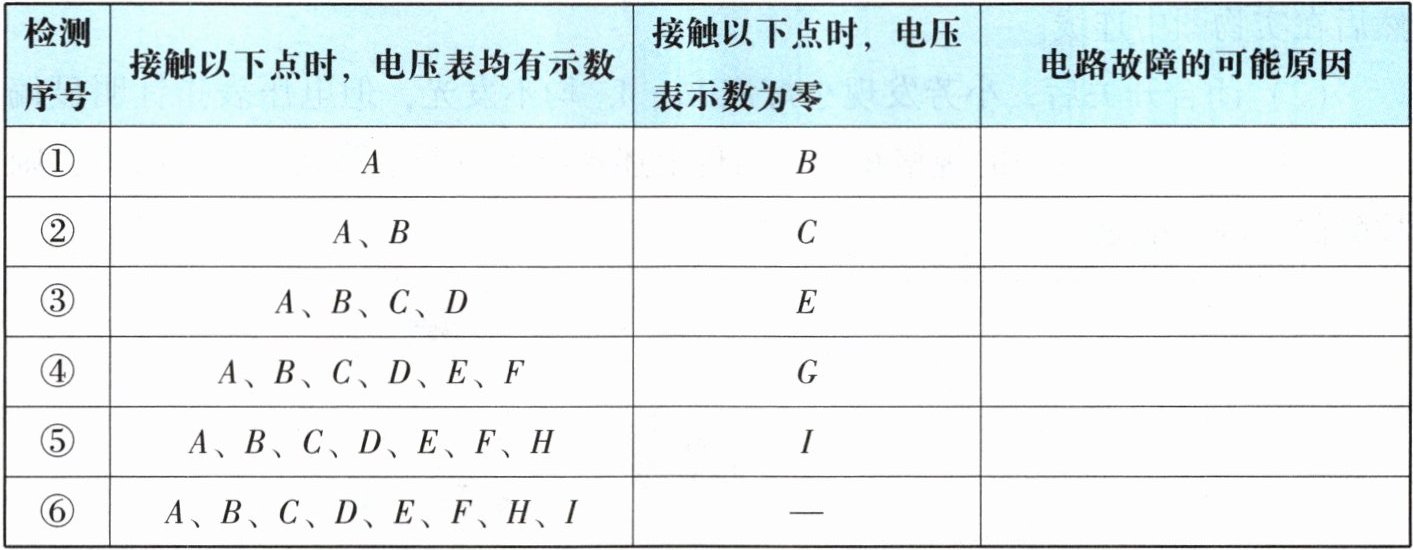

| 检测序号 | 接触以下点时，电压表均有示数 | 接触以下点时，电压表示数为零 | 电路故障的可能原因 |
| --- | --- | --- | --- |
| ① | $A$ | $B$ | |
| ② | $A、B$ | $C$ | |
| ③ | $A、B、C、D$ | $E$ | |
| ④ | $A、B、C、D、E、F$ | $G$ | |
| ⑤ | $A、B、C、D、E、F、H$ | $I$ | |
| ⑥ | $A、B、C、D、E、F、H、I$ | $—$ | |

（2）如图 16-2-8 所示电路，开关闭合后，小灯泡$\mathrm{L}_1$发光，$\mathrm{L}_2$不发光，电流表的示数不为零，电路故障的原因可能是。此时把电压表并联在小灯泡$\mathrm{L}_2$的两端，电压表的示数（选填“为零”或“不为零”）。
（3）如图 16-2-8 所示电路，开关闭合后，小灯泡$\mathrm{L}_1$不发光，$\mathrm{L}_2$发光，电流表的示数不为零，电路故障的原因可能是。此时把电压表并联在小灯泡$\mathrm{L}_1$的两端，电压表的示数（选填“为零”或“不为零”）。

4. (1) ① 导线$AB$断路或接触不良 ② 开关断路或接触不良 ③ 小灯泡$\mathrm{L}_1$断路或接触不良 ④ 电流表断路或接触不良 ⑤ 小灯泡$\mathrm{L}_2$断路或接触不良 ⑥ 导线$IJ$断路或接触不良 (2) 小灯泡$\mathrm{L}_2$被短路 为零 (3) 小灯泡$\mathrm{L}_1$被短路 为零
