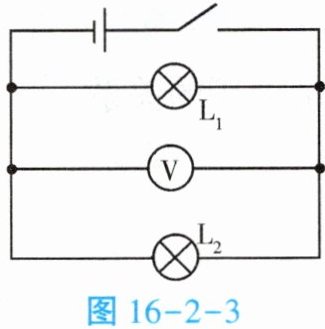

【活动四】想想议议：图16-2-3中，电压表测的是的电压。（多选，选填序号）

A.$\mathrm{L}_1$两端
B.$\mathrm{L}_2$两端
C.电源两端

归纳：串联电路中，电源两端电压等于各用电器两端电压之和。并联电路中，各支路用电器两端的电压相等；各支路用电器两端的电压与电源两端的电压也相等。

ABC

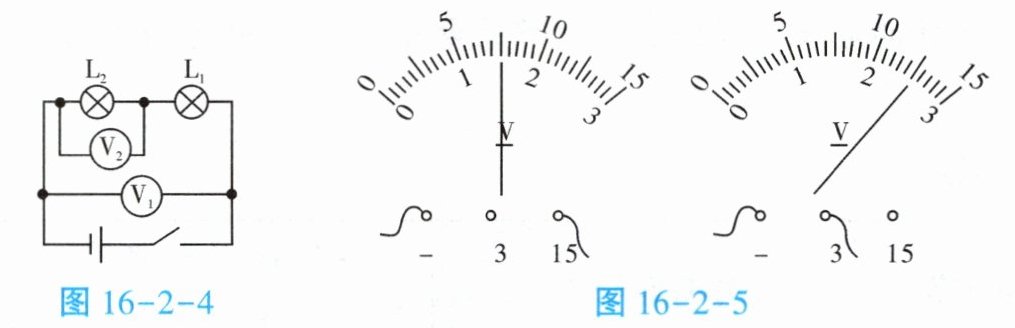

1. 图16-2-4所示的电路，闭合开关后，两个电压表的示数如图16-2-5所示。

（1）电压表$\mathrm{V}_1$测两端的电压，电压表$\mathrm{V}_2$测两端的电压。
（2）电压表$\mathrm{V}_1$、$\mathrm{V}_2$的示数分别为、。
（3）灯$\mathrm{L}_1$两端的电压为，灯$\mathrm{L}_2$两端的电压为。

1. (1) 电源 $\mathrm{L}_2$ (2) 7.5 V 2.50 V (3) 5.0 V 2.50 V

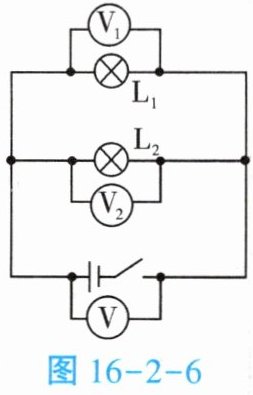

2. 如图16-2-6所示，闭合开关后电压表$\mathrm{V}_2$的示数为6 V。下列说法正确的是（）

A.$\mathrm{V}_1$示数为6 V
B.$\mathrm{V}_1$示数大于6 V
C.$\mathrm{V}$示数小于6 V
D.$\mathrm{V}$示数大于6 V

2. A

3. 在探究串联电路中用电器两端电压与电源两端电压的关系的实验中：

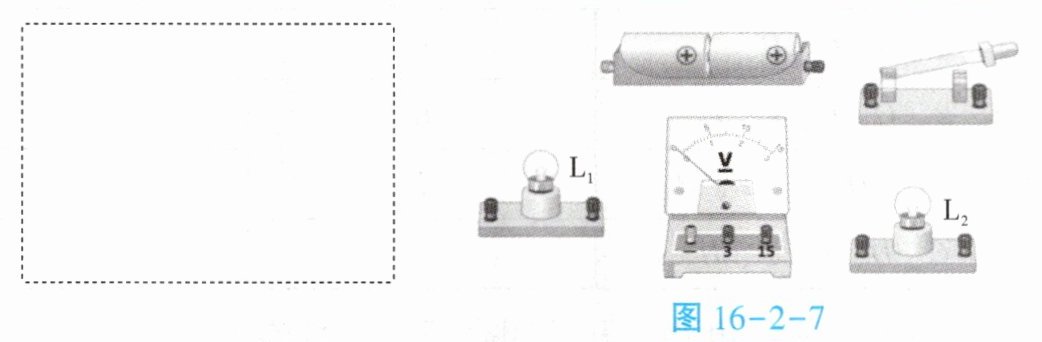

（1）小芳先测小灯泡$\mathrm{L}_1$两端电压，实验器材如图16-2-7所示。请在虚线框中画出小灯泡$\mathrm{L}_1$和小灯泡$\mathrm{L}_2$串联、电压表测小灯泡$\mathrm{L}_1$两端电压的电路图，然后在实物图中连线。
（2）闭合开关后，小芳发现小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$均不发光，但电压表指针明显偏转。现已知两个小灯泡的规格相同，出现上述现象是由于电路某处发生故障，则故障的原因可能是。

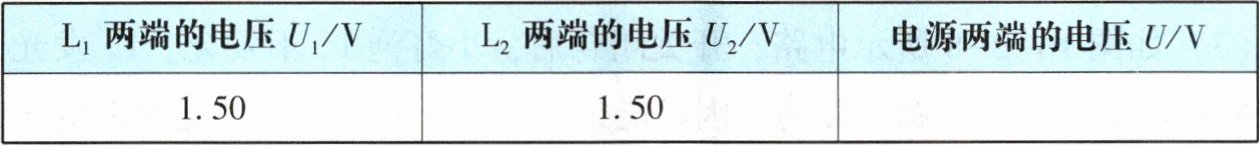

（3）排除故障后，小芳测出了小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$和电源两端的电压，记录数据如下：

①如果她的实验操作无误，则电源两端的电压应为$\mathrm{V}$。
②分析表中的实验数据，小芳得出“串联电路中，各用电器两端电压相等”的实验结论，这个实验结论是否正确？（选填“正确”或“错误”）。若正确，说出你的依据；若错误，分析产生错误结论的原因。
（4）小芳的实验方案存在的不足之处是。为了弥补这一不足，下一步的操作是

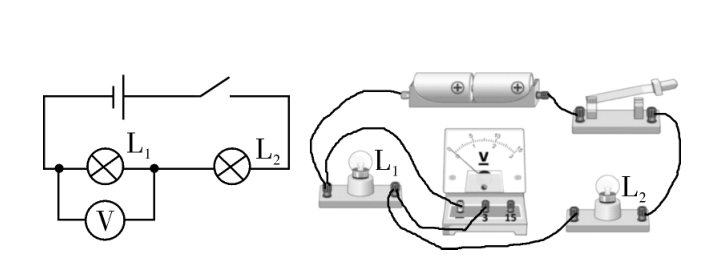

3. (1) 如答图16-12所示(2) 小灯泡$\mathrm{L}_1$断路 (3) ① 3.00 ② 错误 小芳是用两个规格相同的小灯泡进行实验 (4) 实验次数太少 多次更换不同规格的小灯泡，重复实验，进行测量
