13. (2025 苏州相城区期中)如图2-4-20所示，大厦右边镀膜的玻璃外墙把太阳光反射到小明家，造成光污染，请画出光路图。(S表示太阳)
答案
13. 如图所示
解析
【分析】要画出太阳光经玻璃外墙反射到小明家的光路，需利用光的反射规律，玻璃外墙相当于平面镜，根据平面镜成像时像与物关于镜面对称，先确定太阳S的像S'；连接像点S'与小明家的位置，这条线与玻璃外墙的交点即为入射点O；再分别连接S与O（入射光线）、O与小明家的点（反射光线），并标注光线方向，即可完成光路图。
【解析】步骤如下：1. 作太阳S关于玻璃外墙（平面镜）的对称点S'，即S的像；2. 连接S'与小明家的位置，该线段与玻璃外墙的交点为入射点O；3. 连接S和O，得到入射光线，箭头指向O；连接O和小明家的点，得到反射光线，箭头指向小明家；完成光路图绘制。
【答案】如图所示
【知识点】光的反射定律、平面镜成像、光路图绘制
【点评】本题考查光的反射光路图的绘制，利用平面镜成像特点确定入射点是解题核心，属于光学基础作图题，侧重对基本规律的应用。
【难度系数】0.6
【解析】步骤如下：1. 作太阳S关于玻璃外墙（平面镜）的对称点S'，即S的像；2. 连接S'与小明家的位置，该线段与玻璃外墙的交点为入射点O；3. 连接S和O，得到入射光线，箭头指向O；连接O和小明家的点，得到反射光线，箭头指向小明家；完成光路图绘制。
【答案】如图所示
【知识点】光的反射定律、平面镜成像、光路图绘制
【点评】本题考查光的反射光路图的绘制，利用平面镜成像特点确定入射点是解题核心，属于光学基础作图题，侧重对基本规律的应用。
【难度系数】0.6
10.（2025南京秦淮区期中）如图2-4-17所示是一种液面升降监测装置原理图。点光源S发出的一束激光与水平液面保持成$45°$角射向平静的液面，下列说法正确的是（
A.当液面下降时，光点$S'$将向左移动
B.盛液体的容器倾斜时（液面高度不变），光点$S'$的位置改变
C.当液面上升2 cm时，光点$S'$的位置向左移动2 cm
D.当液面下降2 cm时，光点$S'$的位置向右移动4 cm
D
）A.当液面下降时，光点$S'$将向左移动
B.盛液体的容器倾斜时（液面高度不变），光点$S'$的位置改变
C.当液面上升2 cm时，光点$S'$的位置向左移动2 cm
D.当液面下降2 cm时，光点$S'$的位置向右移动4 cm
答案
10. D
解析
【分析】本题考查光的反射定律及平面镜成像的应用，液面相当于平面镜，点光源S的像S'是S关于液面的对称点，光点S'的移动可结合反射定律和像的对称性分析。解题时需明确：液面升降会改变入射点位置，反射光线平行移动，像的移动距离与液面变化量相关，需逐一分析选项判断对错。
【解析】液面相当于平面镜，根据光的反射定律，入射角等于反射角，本题中入射光线与液面成45°角，故反射光线与液面也成45°角。
选项A：液面下降时，入射点沿液面向右移动，反射光线平行于原反射光线向右平移，光点S'向右移动，A错误。
选项B：容器倾斜但液面保持水平（液面高度不变），平面镜（液面）位置不变，反射光线方向不变，光点S'位置不变，B错误。
选项C：液面上升2cm时，入射点向左移动，反射光线平行左移，结合像与物关于液面对称，光点S'向左移动的距离为2×2cm=4cm，并非2cm，C错误。
选项D：液面下降2cm时，入射点向右移动，反射光线平行右移，同理，光点S'向右移动的距离为2×2cm=4cm，D正确。
【答案】D
【知识点】光的反射定律、平面镜成像特点
【点评】本题结合实际装置考查光学规律的应用，核心是理解液面变化时反射光线的平移规律，需利用像的对称性分析光点移动距离，易错点是混淆液面变化与像移动的距离关系。
【难度系数】0.5
【解析】液面相当于平面镜，根据光的反射定律，入射角等于反射角，本题中入射光线与液面成45°角，故反射光线与液面也成45°角。
选项A：液面下降时，入射点沿液面向右移动，反射光线平行于原反射光线向右平移，光点S'向右移动，A错误。
选项B：容器倾斜但液面保持水平（液面高度不变），平面镜（液面）位置不变，反射光线方向不变，光点S'位置不变，B错误。
选项C：液面上升2cm时，入射点向左移动，反射光线平行左移，结合像与物关于液面对称，光点S'向左移动的距离为2×2cm=4cm，并非2cm，C错误。
选项D：液面下降2cm时，入射点向右移动，反射光线平行右移，同理，光点S'向右移动的距离为2×2cm=4cm，D正确。
【答案】D
【知识点】光的反射定律、平面镜成像特点
【点评】本题结合实际装置考查光学规律的应用，核心是理解液面变化时反射光线的平移规律，需利用像的对称性分析光点移动距离，易错点是混淆液面变化与像移动的距离关系。
【难度系数】0.5

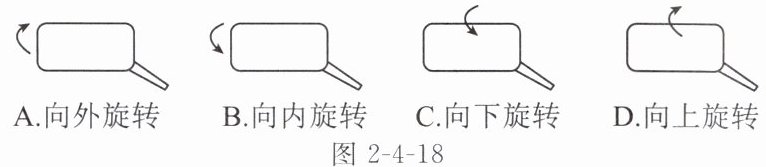

11. (2025苏州姑苏区校级期中)家用小汽车的后视镜是用来观察车后情况的，在某次行驶时，发现左侧后视镜中只能看到左侧车身，看不见车后马路上的情况，为确保行驶安全，如图2-4-18所示，左侧后视镜的镜面旋转方式是（
A.向外旋转
B.向内旋转
C.向下旋转
D.向上旋转
图2-4-18
A
）A.向外旋转
B.向内旋转
C.向下旋转
D.向上旋转
图2-4-18
答案
11. A
解析
【分析】要解决这个问题，需结合平面镜成像的原理（光的反射）分析：当前左侧后视镜只能看到左侧车身，说明镜面的反射面偏向车身内侧，导致反射光线只能到达驾驶员眼睛看到车身部分；要看到车后马路上的情况，需要让镜面的反射面转向外侧，使车后马路的光线经镜面反射后能进入驾驶员的视线，因此需调整镜面的旋转方向。
【解析】家用小汽车的后视镜属于平面镜，利用光的反射成像。当左侧后视镜只能看到左侧车身、看不到车后马路时，说明镜面偏向车身内侧，无法反射车后马路的光线进入驾驶员眼睛。为了让车后马路的光线能经镜面反射后被驾驶员观察到，应将左侧后视镜的镜面向外旋转，使镜面朝向车后方向，这样车后的光线经平面镜反射后就能进入驾驶员的眼睛，从而看到车后情况。
【答案】A
【知识点】光的反射、平面镜成像
【点评】本题结合生活中的汽车后视镜场景，考查平面镜成像的实际应用，需要学生将物理知识与生活实际结合，理解光的反射在后视镜中的作用，属于基础应用类题目，难度适中。
【难度系数】0.5
【解析】家用小汽车的后视镜属于平面镜，利用光的反射成像。当左侧后视镜只能看到左侧车身、看不到车后马路时，说明镜面偏向车身内侧，无法反射车后马路的光线进入驾驶员眼睛。为了让车后马路的光线能经镜面反射后被驾驶员观察到，应将左侧后视镜的镜面向外旋转，使镜面朝向车后方向，这样车后的光线经平面镜反射后就能进入驾驶员的眼睛，从而看到车后情况。
【答案】A
【知识点】光的反射、平面镜成像
【点评】本题结合生活中的汽车后视镜场景，考查平面镜成像的实际应用，需要学生将物理知识与生活实际结合，理解光的反射在后视镜中的作用，属于基础应用类题目，难度适中。
【难度系数】0.5
12.（2025苏州相城区期中）如图2-4-19甲所示，“鹊桥二号”在（选填“a”或“b”）点时，可以实现月球背面与地面的通信中转。小明用三块平面镜A、B、C（C面水平）模拟“鹊桥二号”搭载的激光角反射器（图乙），当
答案
12. b B
解析
【分析】
要解决本题，需明确两个核心点：一是通信中继卫星的位置要求，二是激光角反射器的平面镜选择逻辑。“鹊桥二号”作为月球背面与地面的通信中转，需同时能观测到地球和月球背面，不能被月球遮挡；结合模拟实验设定，可确定平面镜的正确选项。
【解析】
1. 确定“鹊桥二号”的位置：月球背面的信号无法直接到达地面，需要中继卫星中转，中继卫星需位于不被月球遮挡、同时能与地球和月球背面通信的位置。图中a点在月球朝向地球一侧，会被月球遮挡，无法实现中转，因此应选b点；
2. 确定平面镜选项：结合题目中模拟激光角反射器的设定，正确的平面镜为B选项。
【答案】
b；B
【知识点】
天体通信中继、光的反射
【点评】
本题结合航天热点考查物理知识，将科技应用与课本知识点结合，难度适中，需要学生理解中继卫星的作用和光的反射应用。
【难度系数】
0.5
要解决本题，需明确两个核心点：一是通信中继卫星的位置要求，二是激光角反射器的平面镜选择逻辑。“鹊桥二号”作为月球背面与地面的通信中转，需同时能观测到地球和月球背面，不能被月球遮挡；结合模拟实验设定，可确定平面镜的正确选项。
【解析】
1. 确定“鹊桥二号”的位置：月球背面的信号无法直接到达地面，需要中继卫星中转，中继卫星需位于不被月球遮挡、同时能与地球和月球背面通信的位置。图中a点在月球朝向地球一侧，会被月球遮挡，无法实现中转，因此应选b点；
2. 确定平面镜选项：结合题目中模拟激光角反射器的设定，正确的平面镜为B选项。
【答案】
b；B
【知识点】
天体通信中继、光的反射
【点评】
本题结合航天热点考查物理知识，将科技应用与课本知识点结合，难度适中，需要学生理解中继卫星的作用和光的反射应用。
【难度系数】
0.5
14.（2025南通海门区月考）如图2-4-21所示，AB、CD是点光源S发出的光经平面镜MN反射后的两条反射光线，请在图中作出点光源S。（保留作图痕迹）
答案
14. 如图所示(合理即可)
解析
【分析】要确定点光源S，可利用平面镜成像的原理：反射光线的反向延长线会聚于点光源的像点，再根据像与物关于平面镜对称的特点找到点光源。具体思路：先将两条反射光线AB、CD反向延长，得到像点S'，再作S'关于平面镜MN的对称点，即为点光源S；也可利用光的反射定律，分别过A、C作法线，根据反射角等于入射角画出入射光线，两条入射光线的交点就是S。
【解析】1. 将反射光线AB、CD分别向平面镜MN的另一侧反向延长，两线交于点S'，S'是点光源S在平面镜中的像；2. 过S'作MN的垂线，垂足为O，在垂线上MN的上方取点S，使SO等于S'O，点S即为所求的点光源（保留反向延长线、垂线等作图痕迹）。
【答案】
【知识点】平面镜成像作图、光的反射定律
【点评】本题考查利用平面镜成像特点作点光源的作图，属于光学基础作图题，需掌握反射光线与像点的对应关系，作图时要规范保留辅助线痕迹。
【难度系数】0.6
【解析】1. 将反射光线AB、CD分别向平面镜MN的另一侧反向延长，两线交于点S'，S'是点光源S在平面镜中的像；2. 过S'作MN的垂线，垂足为O，在垂线上MN的上方取点S，使SO等于S'O，点S即为所求的点光源（保留反向延长线、垂线等作图痕迹）。
【答案】
【知识点】平面镜成像作图、光的反射定律
【点评】本题考查利用平面镜成像特点作点光源的作图，属于光学基础作图题，需掌握反射光线与像点的对应关系，作图时要规范保留辅助线痕迹。
【难度系数】0.6
15. [科学思维]（2024无锡期末）如图2-4-22所示为“激光打靶”活动装置，从M点朝地面射出一束激光，想要命中靶心P点，可以在地面
B
（选填“A”“B”或“C”）处水平放置一块小平面镜。若光斑出现在Q点，为了仍能命中P点，可以使入射光绕着平面镜上的入射点逆时针
（选填“顺时针”或“逆时针”）旋转或者让平面镜绕着入射点顺时针
（选填“顺时针”或“逆时针”）旋转一定角度。答案
15. B 逆时针 顺时针
解析
【分析】要解决激光经平面镜反射命中靶心的问题，需运用光的反射定律（反射角等于入射角）和平面镜成像原理。首先，根据反射光线的反向延长线过光源的像，找到M点的像，连接像与P点，连线与地面的交点即为平面镜放置的位置；当光斑在Q点时，需调整入射光或平面镜，使反射光线从Q移动到P，根据入射角、反射角的变化关系分析旋转方向。
【解析】1. 确定平面镜位置：作M点关于地面（平面镜所在平面）的对称点，连接该对称点与P点，连线与地面的交点为B，因此在B处放置平面镜可使激光经反射命中P点，故第一空填B。
2. 调整入射光：当光斑在Q点时，要使反射光线到达P点（向下移动），若入射光绕入射点逆时针旋转，入射角减小，反射角随之减小，反射光线向法线方向（向下）移动，可命中P点，故第二空填逆时针。
3. 调整平面镜：若平面镜绕入射点顺时针旋转，法线随平面镜顺时针转动，入射角减小，反射角减小，反射光线向下移动，可命中P点，故第三空填顺时针。
【答案】B 逆时针 顺时针
【知识点】光的反射定律、平面镜成像
【点评】本题结合“激光打靶”实际场景，考查光的反射定律的应用，需要理解反射角与入射角的关系，以及入射光、平面镜旋转对反射光线的影响，注重知识的实际运用。
【难度系数】0.5
【解析】1. 确定平面镜位置：作M点关于地面（平面镜所在平面）的对称点，连接该对称点与P点，连线与地面的交点为B，因此在B处放置平面镜可使激光经反射命中P点，故第一空填B。
2. 调整入射光：当光斑在Q点时，要使反射光线到达P点（向下移动），若入射光绕入射点逆时针旋转，入射角减小，反射角随之减小，反射光线向法线方向（向下）移动，可命中P点，故第二空填逆时针。
3. 调整平面镜：若平面镜绕入射点顺时针旋转，法线随平面镜顺时针转动，入射角减小，反射角减小，反射光线向下移动，可命中P点，故第三空填顺时针。
【答案】B 逆时针 顺时针
【知识点】光的反射定律、平面镜成像
【点评】本题结合“激光打靶”实际场景，考查光的反射定律的应用，需要理解反射角与入射角的关系，以及入射光、平面镜旋转对反射光线的影响，注重知识的实际运用。
【难度系数】0.5
