16.夏季雷雨天气较多，为避免遭受雷击，一定要在高大建筑上安装
避雷针
；潮湿的雨季，人体的安全电压将降低
。答案
16.避雷针 降低
解析
【分析】要解决这道题，首先回忆防雷的相关常识：高大建筑安装避雷针是为了将雷电引入大地，避免雷击；其次，潮湿环境下人体电阻会变小，根据安全电压的原理，人体的安全电压会随电阻减小而降低，由此可得出答案。
【解析】高大建筑上安装避雷针，能将雷电产生的电流引导至大地，从而避免建筑遭受雷击；潮湿的雨季，人体因潮湿导致电阻减小，根据安全电压的知识，人体能承受的安全电压会降低。
【答案】避雷针 降低
【知识点】安全用电 防雷知识
【点评】本题结合生活实际考查安全用电的基础常识，内容简单，侧重对基础知识的记忆与应用。
【难度系数】0.7
【解析】高大建筑上安装避雷针，能将雷电产生的电流引导至大地，从而避免建筑遭受雷击；潮湿的雨季，人体因潮湿导致电阻减小，根据安全电压的知识，人体能承受的安全电压会降低。
【答案】避雷针 降低
【知识点】安全用电 防雷知识
【点评】本题结合生活实际考查安全用电的基础常识，内容简单，侧重对基础知识的记忆与应用。
【难度系数】0.7
17. 如图19-8所示是安装了漏电保护器的家庭电路。当漏电保护器检测到通过A、B两处的电流
图19-8
不相同
（选填“相同”或“不相同”）时，会迅速切断电路，从而起到保护作用。当家电维修人员在C处不慎触电时，漏电保护器会
（选填“会”或“不会”）切断电路。当有人触电时不能
（选填“能”或“不能”）用潮湿的木棒去挑开电线。图19-8
答案
17.不相同 会 不能
解析
【分析】要解决本题，需掌握漏电保护器的工作原理和家庭电路的安全用电常识：正常情况下，家庭电路中相线（A处）和中性线（B处）的电流大小相等；当发生漏电时，电流会通过人体等通路流向大地，导致A、B两处电流出现差异，漏电保护器会检测到该差异并切断电路。当C处触电时，电流从相线经人体流入大地，中性线B处的电流会小于相线A处，形成电流差，漏电保护器会触发切断。另外，潮湿的木棒因含水是导体，用其挑电线会使维修人员触电，因此不能使用。
【解析】1. 漏电保护器的检测对象是相线与中性线的电流差：正常工作时A、B电流相同，漏电时电流流向大地，A、B电流不相同，故第一空填“不相同”；2. C处触电时，电流经人体到大地，A、B电流不等，漏电保护器会切断电路，故第二空填“会”；3. 潮湿木棒是导体，挑电线会引发触电，故第三空填“不能”。
【答案】不相同 会 不能
【知识点】漏电保护器原理、家庭电路安全用电、导体与绝缘体
【点评】本题结合图示考查漏电保护器的工作机制和安全用电常识，需明确电流路径变化对漏电保护器的影响，属于基础应用类题目。
【难度系数】0.4
【解析】1. 漏电保护器的检测对象是相线与中性线的电流差：正常工作时A、B电流相同，漏电时电流流向大地，A、B电流不相同，故第一空填“不相同”；2. C处触电时，电流经人体到大地，A、B电流不等，漏电保护器会切断电路，故第二空填“会”；3. 潮湿木棒是导体，挑电线会引发触电，故第三空填“不能”。
【答案】不相同 会 不能
【知识点】漏电保护器原理、家庭电路安全用电、导体与绝缘体
【点评】本题结合图示考查漏电保护器的工作机制和安全用电常识，需明确电流路径变化对漏电保护器的影响，属于基础应用类题目。
【难度系数】0.4

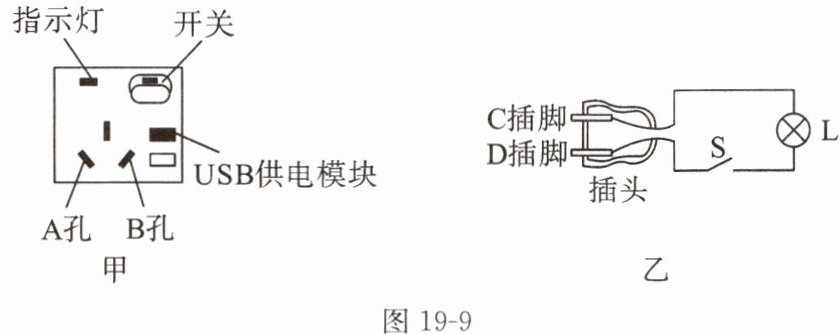

18.小明在刚装修的新家检验电工师傅安装的线路是否符合常规安全用电要求时，如图19-9甲所示，开关闭合，指示灯亮，用测电笔接触插座B孔，氖管发光，则A孔接的是
图19-9
中性
线。如图19-9乙所示是一个台灯的电路示意图，为了用电更安全，建议将台灯插头的D
插脚插入该插座的B孔，台灯与指示灯的连接方式是并
联。图19-9
答案
18.中性 D 并
解析
【分析】
要解决本题，需结合家庭电路的火线零线判断规则、安全用电接线要求及用电器连接方式分析：
1. 判断A孔的线：测电笔接触火线时氖管发光，题目中测电笔接触B孔氖管发光，说明B孔接火线；家庭插座遵循“左零右火”的常规接法，因此A孔接零线（中性线）。
2. 判断台灯插脚：安全用电要求开关接在火线上，乙图中开关S与灯泡L串联，对应插头的D插脚，故将D插脚插入插座的B孔（火线孔），符合安全规范。
3. 判断连接方式：家庭电路中各用电器需独立工作，指示灯和台灯可独立工作，因此为并联。
【解析】
1. 火线零线判断：测电笔氖管发光说明接触的是火线，故B孔为火线；根据家庭插座“左零右火”的接法，A孔接中性线（零线）。
2. 台灯插脚选择：开关应控制火线，乙图中开关S连接插头的D插脚，因此将D插脚插入插座的B孔，确保开关控制台灯，符合安全用电要求。
3. 用电器连接：家庭电路中各用电器互不影响，指示灯与台灯可独立工作，故为并联。
【答案】
中性 D 并
【知识点】
家庭电路 火线零线 并联电路
【点评】
本题考查家庭电路的基础常识，需掌握火线零线判断、安全接线规则及用电器连接方式，是家庭电路部分的典型基础题，难度适中。
【难度系数】
0.5
要解决本题，需结合家庭电路的火线零线判断规则、安全用电接线要求及用电器连接方式分析：
1. 判断A孔的线：测电笔接触火线时氖管发光，题目中测电笔接触B孔氖管发光，说明B孔接火线；家庭插座遵循“左零右火”的常规接法，因此A孔接零线（中性线）。
2. 判断台灯插脚：安全用电要求开关接在火线上，乙图中开关S与灯泡L串联，对应插头的D插脚，故将D插脚插入插座的B孔（火线孔），符合安全规范。
3. 判断连接方式：家庭电路中各用电器需独立工作，指示灯和台灯可独立工作，因此为并联。
【解析】
1. 火线零线判断：测电笔氖管发光说明接触的是火线，故B孔为火线；根据家庭插座“左零右火”的接法，A孔接中性线（零线）。
2. 台灯插脚选择：开关应控制火线，乙图中开关S连接插头的D插脚，因此将D插脚插入插座的B孔，确保开关控制台灯，符合安全用电要求。
3. 用电器连接：家庭电路中各用电器互不影响，指示灯与台灯可独立工作，故为并联。
【答案】
中性 D 并
【知识点】
家庭电路 火线零线 并联电路
【点评】
本题考查家庭电路的基础常识，需掌握火线零线判断、安全接线规则及用电器连接方式，是家庭电路部分的典型基础题，难度适中。
【难度系数】
0.5

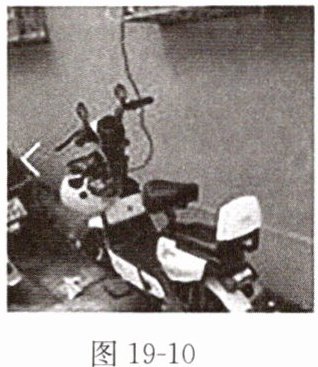

19.如图19-10所示，有居民违规采用“飞线”（即将电线插座从窗口悬挂至室外）给电瓶车充电，电线与窗台、外墙等摩擦，会导致绝缘皮破损，人体接触
图19-10
相线
（选填“相线”“中性线”或“保护线”）绝缘皮破损处，会导致触电事故；夜间水汽凝结在插座内，会导致电路短路
，使导线的温度急剧升高
，很容易造成火灾。图19-10
答案
19.相线 短路 升高
解析
【分析】本题考查家庭电路安全用电的相关知识，解题思路：首先明确家庭电路中相线（火线）、中性线（零线）、保护线的特点，触电的原因是人体接触相线（与大地有220V电压）；其次，水汽是导体，凝结在插座内会使火线和零线直接连通，形成短路，短路时电流过大，根据焦耳定律，导线产生热量多，温度急剧升高，从而引发火灾。
【解析】1. 家庭电路中，相线（火线）与大地间电压为220V，中性线（零线）与大地间电压为0V，保护线接地，因此当电线绝缘皮破损时，人体接触相线会形成电流通路，导致触电事故，故第一空填“相线”。2. 夜间水汽凝结在插座内，水是导体，会使火线与零线直接连通，造成电路短路；短路时电路电阻极小，根据欧姆定律$I=\frac{U}{R}$，电压不变时电流极大，再根据焦耳定律$Q=I^2Rt$，相同时间内导线产生的热量大幅增加，导致导线温度急剧升高，容易引发火灾，故第二空填“短路”，第三空填“升高”。
【答案】相线 短路 升高
【知识点】家庭电路、安全用电、短路
【点评】本题结合生活中“飞线充电”的危险场景，考查安全用电的基础知识，将物理知识与生活实际紧密结合，提醒学生要遵守安全用电原则，避免此类危险行为。
【难度系数】0.5
【解析】1. 家庭电路中，相线（火线）与大地间电压为220V，中性线（零线）与大地间电压为0V，保护线接地，因此当电线绝缘皮破损时，人体接触相线会形成电流通路，导致触电事故，故第一空填“相线”。2. 夜间水汽凝结在插座内，水是导体，会使火线与零线直接连通，造成电路短路；短路时电路电阻极小，根据欧姆定律$I=\frac{U}{R}$，电压不变时电流极大，再根据焦耳定律$Q=I^2Rt$，相同时间内导线产生的热量大幅增加，导致导线温度急剧升高，容易引发火灾，故第二空填“短路”，第三空填“升高”。
【答案】相线 短路 升高
【知识点】家庭电路、安全用电、短路
【点评】本题结合生活中“飞线充电”的危险场景，考查安全用电的基础知识，将物理知识与生活实际紧密结合，提醒学生要遵守安全用电原则，避免此类危险行为。
【难度系数】0.5
