10.某家庭电路的部分电路如图19-5所示，其中甲、乙两处分别装有用电器和开关。对此电路，下列说法正确的是（
A.相线上的保险丝应该改装到中性线上
B.甲处应装用电器，乙处应装开关
C.当用电器功率增大时，通过保险丝的电流增大
D.当保险丝熔断后，可以用铜丝代替
C
）A.相线上的保险丝应该改装到中性线上
B.甲处应装用电器，乙处应装开关
C.当用电器功率增大时，通过保险丝的电流增大
D.当保险丝熔断后，可以用铜丝代替
答案
10.C
解析
【分析】本题考查家庭电路的相关知识，需结合家庭电路的安全连接要求、电功率与电流的关系、保险丝的作用逐一分析选项：①保险丝应接在相线上，熔断时切断相线保障安全；②开关需接在相线上，断开开关时用电器不带电；③家庭电路电压恒定，总功率越大电流越大；④保险丝不能用铜丝代替，因铜丝熔点高无法起到保护作用。据此判断各选项对错。
【解析】
1. 分析选项A：保险丝的作用是在电流过大时熔断，切断相线，避免触电事故，因此保险丝应接在相线上，而非中性线，A错误。
2. 分析选项B：开关需接在相线上，这样断开开关时，用电器与相线断开，不带电，保证安全，故甲处应装开关，乙处装用电器，B错误。
3. 分析选项C：家庭电路电压U=220V恒定，根据电功率公式P=UI，可得I=P/U，当用电器总功率P增大时，电路中的电流I增大，因此通过保险丝的电流增大，C正确。
4. 分析选项D：保险丝由电阻率大、熔点低的铅锑合金制成，铜丝的熔点高，当电流过大时不易熔断，无法起到保护电路的作用，因此不能用铜丝代替保险丝，D错误。
【答案】C
【知识点】家庭电路连接、安全用电、电功率与电流的关系
【点评】本题为家庭电路基础题，考查核心知识点明确，只要掌握家庭电路的安全连接规则、电功率与电流的关系、保险丝的作用即可正确解答，难度适中。
【难度系数】0.4
【解析】
1. 分析选项A：保险丝的作用是在电流过大时熔断，切断相线，避免触电事故，因此保险丝应接在相线上，而非中性线，A错误。
2. 分析选项B：开关需接在相线上，这样断开开关时，用电器与相线断开，不带电，保证安全，故甲处应装开关，乙处装用电器，B错误。
3. 分析选项C：家庭电路电压U=220V恒定，根据电功率公式P=UI，可得I=P/U，当用电器总功率P增大时，电路中的电流I增大，因此通过保险丝的电流增大，C正确。
4. 分析选项D：保险丝由电阻率大、熔点低的铅锑合金制成，铜丝的熔点高，当电流过大时不易熔断，无法起到保护电路的作用，因此不能用铜丝代替保险丝，D错误。
【答案】C
【知识点】家庭电路连接、安全用电、电功率与电流的关系
【点评】本题为家庭电路基础题，考查核心知识点明确，只要掌握家庭电路的安全连接规则、电功率与电流的关系、保险丝的作用即可正确解答，难度适中。
【难度系数】0.4
11.家庭电路中的保险丝熔断了,以下原因不可能的是 （
A.使用的用电器总功率过大
B.拉线开关中两根导线的线头相碰了
C.保险丝的额定电流太小
D.插座中的两根导线的线头相碰了
B
）A.使用的用电器总功率过大
B.拉线开关中两根导线的线头相碰了
C.保险丝的额定电流太小
D.插座中的两根导线的线头相碰了
答案
11.B
解析
【分析】
要解决这道题，需先明确保险丝熔断的核心原因是家庭电路中电流过大，而电流过大的原因主要有两个：一是用电器总功率过大，二是电路发生短路。接下来逐一分析每个选项，判断其是否会导致保险丝熔断，题目要求选出不可能的原因。
【解析】
A选项：根据公式$P=UI$，家庭电路电压$U=220V$恒定，当使用的用电器总功率过大时，电路中的电流$I=\frac{P}{U}$会显著增大，超过保险丝的额定电流，导致保险丝熔断，因此该原因是可能的。
B选项：拉线开关的作用是控制电路的通断，其两根导线分别连接火线和用电器，线头相碰仅相当于开关始终处于闭合状态，电路为正常通路，既不会造成短路，也不会使总功率异常增大，不会导致保险丝熔断，因此该原因是不可能的。
C选项：保险丝的额定电流是其正常工作时允许通过的最大电流，若保险丝额定电流太小，当电路正常工作电流超过该额定电流时，保险丝会自动熔断，因此该原因是可能的。
D选项：插座中的两根导线分别连接火线和零线，线头相碰会造成电源短路，电路中电流瞬间过大，导致保险丝熔断，因此该原因是可能的。
题目要求选出不可能的原因，故答案为B。
【答案】
B
【知识点】
家庭电路电流过大的原因、保险丝的作用
【点评】
本题考查家庭电路故障分析，需准确掌握保险丝熔断的原理，区分开关线头相碰与短路的不同情况，属于基础题型，需牢记家庭电路中电流过大的两种常见原因。
【难度系数】
0.6
要解决这道题，需先明确保险丝熔断的核心原因是家庭电路中电流过大，而电流过大的原因主要有两个：一是用电器总功率过大，二是电路发生短路。接下来逐一分析每个选项，判断其是否会导致保险丝熔断，题目要求选出不可能的原因。
【解析】
A选项：根据公式$P=UI$，家庭电路电压$U=220V$恒定，当使用的用电器总功率过大时，电路中的电流$I=\frac{P}{U}$会显著增大，超过保险丝的额定电流，导致保险丝熔断，因此该原因是可能的。
B选项：拉线开关的作用是控制电路的通断，其两根导线分别连接火线和用电器，线头相碰仅相当于开关始终处于闭合状态，电路为正常通路，既不会造成短路，也不会使总功率异常增大，不会导致保险丝熔断，因此该原因是不可能的。
C选项：保险丝的额定电流是其正常工作时允许通过的最大电流，若保险丝额定电流太小，当电路正常工作电流超过该额定电流时，保险丝会自动熔断，因此该原因是可能的。
D选项：插座中的两根导线分别连接火线和零线，线头相碰会造成电源短路，电路中电流瞬间过大，导致保险丝熔断，因此该原因是可能的。
题目要求选出不可能的原因，故答案为B。
【答案】
B
【知识点】
家庭电路电流过大的原因、保险丝的作用
【点评】
本题考查家庭电路故障分析，需准确掌握保险丝熔断的原理，区分开关线头相碰与短路的不同情况，属于基础题型，需牢记家庭电路中电流过大的两种常见原因。
【难度系数】
0.6

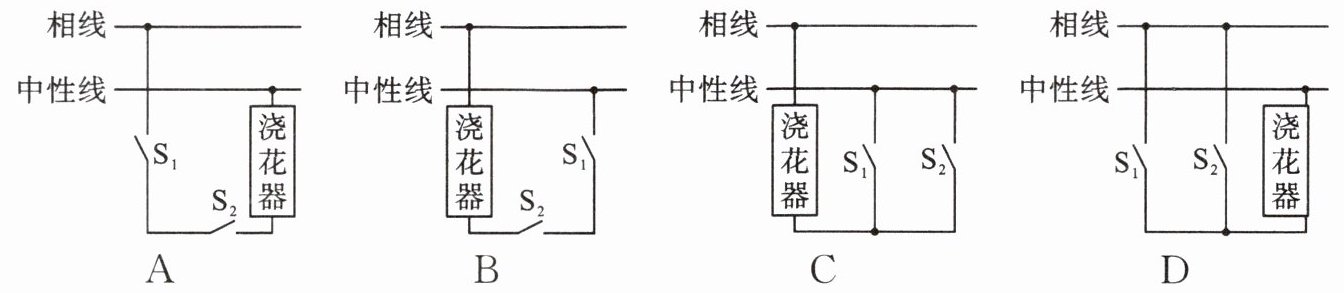

12.小明设计了一种晚上自动给花草浇水的电路,要求浇花器仅在土壤过于干燥的夜间才开始工作,对花草进行浇水。光控开关$S_1$在天黑时闭合,湿敏开关$S_2$在土壤过于干燥时闭合,下列电路能满足上述条件的是 (
A
)答案
12.A
解析
【分析】
要选出符合要求的电路，需明确两个核心条件：一是浇花器仅在S₁（天黑闭合）和S₂（干燥闭合）同时闭合时工作，因此两开关需串联；二是家庭电路中开关应接在相线上，保证断开开关时用电器不带电，符合安全用电原则。逐一分析各选项是否满足这两点即可。
【解析】
选项A：S₁接在相线上，与S₂串联后连接浇花器，浇花器另一端接中性线。只有S₁和S₂同时闭合时，电路才导通，浇花器工作，且开关接相线，符合安全要求，满足条件。
选项B：S₁接在中性线侧，断开开关时浇花器仍与相线相连，存在安全隐患，不符合安全用电原则，排除。
选项C：S₁、S₂并联，只要一个开关闭合电路就导通，无法实现“两开关同时闭合才工作”的要求，排除。
选项D：S₁、S₂并联，且开关接在中性线侧，既不符合安全要求，也无法实现两开关同时控制，排除。
【答案】
A
【知识点】
家庭电路连接；开关的作用
【点评】
本题结合实际应用考查家庭电路的设计，需掌握串联电路的特点和安全用电原则，难度适中，是常见的电路分析题。
【难度系数】
0.6
要选出符合要求的电路，需明确两个核心条件：一是浇花器仅在S₁（天黑闭合）和S₂（干燥闭合）同时闭合时工作，因此两开关需串联；二是家庭电路中开关应接在相线上，保证断开开关时用电器不带电，符合安全用电原则。逐一分析各选项是否满足这两点即可。
【解析】
选项A：S₁接在相线上，与S₂串联后连接浇花器，浇花器另一端接中性线。只有S₁和S₂同时闭合时，电路才导通，浇花器工作，且开关接相线，符合安全要求，满足条件。
选项B：S₁接在中性线侧，断开开关时浇花器仍与相线相连，存在安全隐患，不符合安全用电原则，排除。
选项C：S₁、S₂并联，只要一个开关闭合电路就导通，无法实现“两开关同时闭合才工作”的要求，排除。
选项D：S₁、S₂并联，且开关接在中性线侧，既不符合安全要求，也无法实现两开关同时控制，排除。
【答案】
A
【知识点】
家庭电路连接；开关的作用
【点评】
本题结合实际应用考查家庭电路的设计，需掌握串联电路的特点和安全用电原则，难度适中，是常见的电路分析题。
【难度系数】
0.6
13.在家庭电路中,插头与插座接触不良有时会将插孔烧焦,如图19-6所示。关于该现象,下列分析正确的是
（
A.插头与插座并联引起的
B.接触不良会使该处的电阻变大
C.接触不良导致电路短路
D.插孔处的电压过大
（
B
）A.插头与插座并联引起的
B.接触不良会使该处的电阻变大
C.接触不良导致电路短路
D.插孔处的电压过大
答案
13.B
解析
【分析】
本题考查家庭电路中插头插座接触不良的相关知识，需结合电阻的影响因素、电路连接方式等知识点分析各选项：首先明确家庭电路中用电器与插座的连接方式，再分析接触不良对电阻的影响，结合短路、电压的特点判断选项对错。
【解析】
逐一分析各选项：
A. 家庭电路中，插头与插座是串联在电路中的，并非并联，故A错误；
B. 插头与插座接触不良时，接触部位的接触面积变小，根据电阻的影响因素，在材料、长度不变时，横截面积越小电阻越大，因此该处电阻变大，故B正确；
C. 接触不良是指电路中某处接触电阻变大，并非火线与零线直接连通，不会造成短路，故C错误；
D. 家庭电路的电压为220V，是固定不变的，插孔处的电压等于电源电压，不会过大，故D错误。
【答案】
B
【知识点】
家庭电路、电阻的影响因素、焦耳定律
【点评】
本题结合生活中插座烧焦的实际现象，考查家庭电路的相关知识，要求学生将物理知识与生活实际结合，理解电阻变化对电路的影响，难度适中，注重知识的应用能力。
【难度系数】
0.6
本题考查家庭电路中插头插座接触不良的相关知识，需结合电阻的影响因素、电路连接方式等知识点分析各选项：首先明确家庭电路中用电器与插座的连接方式，再分析接触不良对电阻的影响，结合短路、电压的特点判断选项对错。
【解析】
逐一分析各选项：
A. 家庭电路中，插头与插座是串联在电路中的，并非并联，故A错误；
B. 插头与插座接触不良时，接触部位的接触面积变小，根据电阻的影响因素，在材料、长度不变时，横截面积越小电阻越大，因此该处电阻变大，故B正确；
C. 接触不良是指电路中某处接触电阻变大，并非火线与零线直接连通，不会造成短路，故C错误；
D. 家庭电路的电压为220V，是固定不变的，插孔处的电压等于电源电压，不会过大，故D错误。
【答案】
B
【知识点】
家庭电路、电阻的影响因素、焦耳定律
【点评】
本题结合生活中插座烧焦的实际现象，考查家庭电路的相关知识，要求学生将物理知识与生活实际结合，理解电阻变化对电路的影响，难度适中，注重知识的应用能力。
【难度系数】
0.6
14.家庭中的电能一般是从发电厂通过输电线输送来的，在进户线的两条输电线中，一条叫作相线，一条叫作中性线；两线之间的电压是220 V。相线和中性线可以用
测电笔
来鉴别，使用时手必须接触笔尾金属体
，当笔尖接触导线时，氖管发光，则该导线是相
线。答案
14.测电笔 笔尾金属体 相
解析
【分析】
本题考查家庭电路中测电笔的使用方法，解题思路：首先明确鉴别相线与中性线的工具，再回忆测电笔的正确使用操作要点，最后根据测电笔的工作原理判断导线类型。
【解析】
家庭电路中，鉴别相线和中性线的工具是测电笔；使用测电笔时，为使微弱电流通过人体形成通路，手必须接触笔尾金属体；当笔尖接触导线时，氖管发光说明有电流通过，该导线是相线。
【答案】
测电笔 笔尾金属体 相
【知识点】
家庭电路、测电笔的使用
【点评】
本题是家庭电路部分的基础识记题，考查测电笔的使用规则，属于学生需掌握的核心基础知识点，难度较低。
【难度系数】
0.8
本题考查家庭电路中测电笔的使用方法，解题思路：首先明确鉴别相线与中性线的工具，再回忆测电笔的正确使用操作要点，最后根据测电笔的工作原理判断导线类型。
【解析】
家庭电路中，鉴别相线和中性线的工具是测电笔；使用测电笔时，为使微弱电流通过人体形成通路，手必须接触笔尾金属体；当笔尖接触导线时，氖管发光说明有电流通过，该导线是相线。
【答案】
测电笔 笔尾金属体 相
【知识点】
家庭电路、测电笔的使用
【点评】
本题是家庭电路部分的基础识记题，考查测电笔的使用规则，属于学生需掌握的核心基础知识点，难度较低。
【难度系数】
0.8

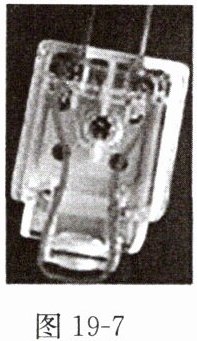

15.如图19-7所示是电工师傅随身携带的一个“保命插头”。当检修电路时，先把这个保命插头插在能正常通电的插座中，若有人误合闸送电，检修电路将发生
短路
（选填“短路”或“断路”），保护装置中的空气开关
（选填“空气开关”或“漏电开关”）跳闸，从而能避免电工师傅触电。答案
15.短路 空气开关
解析
【分析】
要解决这道题，需结合安全用电的知识，明确“保命插头”的作用原理。当检修电路时插入该插头，若误合闸送电，插头会使火线和零线直接连通，造成电路短路；短路会导致电路电流过大，而空气开关的功能是电流过大时自动跳闸，漏电开关是漏电时跳闸，因此这里是空气开关跳闸，以此避免触电。解题时要区分短路故障与漏电故障，以及两种开关的工作差异。
【解析】
当检修电路时，将“保命插头”插入正常通电的插座中，若有人误合闸送电，该插头会使火线与零线直接接通，形成短路，此时电路中的电流急剧增大；空气开关的作用是当电路中电流过大时自动跳闸，切断电路，而漏电开关是在电路发生漏电故障时才会跳闸，因此此时是空气开关跳闸，从而保护电工师傅避免触电。
【答案】
短路；空气开关
【知识点】
电路短路、空气开关、安全用电
【点评】
本题结合实际安全用电场景，考查学生对电路故障及空气开关作用的理解，属于基础应用类题目，需要学生掌握安全用电的基本常识，难度适中。
【难度系数】
0.5
要解决这道题，需结合安全用电的知识，明确“保命插头”的作用原理。当检修电路时插入该插头，若误合闸送电，插头会使火线和零线直接连通，造成电路短路；短路会导致电路电流过大，而空气开关的功能是电流过大时自动跳闸，漏电开关是漏电时跳闸，因此这里是空气开关跳闸，以此避免触电。解题时要区分短路故障与漏电故障，以及两种开关的工作差异。
【解析】
当检修电路时，将“保命插头”插入正常通电的插座中，若有人误合闸送电，该插头会使火线与零线直接接通，形成短路，此时电路中的电流急剧增大；空气开关的作用是当电路中电流过大时自动跳闸，切断电路，而漏电开关是在电路发生漏电故障时才会跳闸，因此此时是空气开关跳闸，从而保护电工师傅避免触电。
【答案】
短路；空气开关
【知识点】
电路短路、空气开关、安全用电
【点评】
本题结合实际安全用电场景，考查学生对电路故障及空气开关作用的理解，属于基础应用类题目，需要学生掌握安全用电的基本常识，难度适中。
【难度系数】
0.5
