2.(2026·齐齐哈尔)随着科技的发展，智能产品逐渐融入我们的生活。如图所示的智能手表可以显示时间、体温、心率等信息，方便监测身体状态。该手表的橡胶表带是，手表内集成电路中的二极管主要是由材料制成的。(两空均填“导体”“半导体”或“绝缘体”)

2.绝缘体 半导体

【分析】本题考查常见材料的分类及应用，解题时需明确不同材料的特性：绝缘体不易导电，适合做绝缘部件；半导体的导电性介于导体与绝缘体之间，是制作电子元件的重要材料。据此结合橡胶表带和二极管的用途判断材料类型。
【解析】橡胶表带需要起到绝缘作用，防止导电带来的安全隐患，橡胶属于不容易导电的材料，因此是绝缘体；集成电路中的二极管是典型的半导体元件，主要由半导体材料制成，半导体材料的特性使其适合制作电子电路中的元件。
【答案】绝缘体 半导体
【知识点】绝缘体、半导体
【点评】本题为基础识记题，结合生活实例考查材料分类，难度较低，需学生掌握常见材料的特性及应用。
【难度系数】0.3

3.(2026·苏州)如图,在探究电流与电压的关系时,电源电压为6 V,定值电阻R的阻值为5 Ω,电流表量程为0~0.6 A,电压表量程为0~3 V,滑动变阻器铭牌为“50 Ω 0.5 A”。闭合开关,为了保证电路中所有器材的安全,滑动变阻器接入电路的阻值至少为 ()


A.5 Ω
B.7 Ω
C.10 Ω
D.12 Ω

3.B

【分析】
本题电路为定值电阻R与滑动变阻器串联，电流表测电路电流，电压表测定值电阻R两端电压。要保证所有器材安全，需先确定电路允许的最大电流，再结合串联电路规律和欧姆定律计算滑动变阻器接入的最小阻值。需注意各器材的安全限制：电流表量程0~0.6A、滑动变阻器允许最大电流0.5A、电压表量程0~3V，需综合这些限制确定最大电流。
【解析】
解：由电路图可知，定值电阻R与滑动变阻器串联，电流表测电路电流，电压表测定值电阻R两端电压。
1. 分析各器材限制对应的最大电流：
若电压表达到量程最大值3V，此时电路电流：$ I=\frac{U_R}{R}=\frac{3V}{5Ω}=0.6A $，该电流超过滑动变阻器允许的最大电流0.5A，不安全；
滑动变阻器允许最大电流为0.5A，电流表量程0~0.6A，因此电路允许的最大电流$ I_{max}=0.5A $。
2. 计算滑动变阻器的最小阻值：
此时定值电阻两端电压：$ U_R'=I_{max}R=0.5A×5Ω=2.5V $；
根据串联电路电压规律，滑动变阻器两端电压：$ U_{滑}=U - U_R'=6V -2.5V=3.5V $；
由欧姆定律，滑动变阻器接入的最小阻值：$ R_{滑最小}=\frac{U_{滑}}{I_{max}}=\frac{3.5V}{0.5A}=7Ω $。
【答案】
B
【知识点】
串联电路规律、欧姆定律应用、电路安全问题
【点评】
本题考查串联电路特点与欧姆定律的综合应用，核心是根据各器材的安全限制确定电路最大电流，需注意滑动变阻器的额定电流限制，避免仅考虑电压表或电流表的限制导致错误，属于中等难度的电路分析题。
【难度系数】
0.5

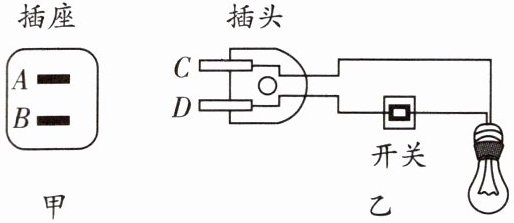

4.(2025·天津)图甲是小明房间的一个插座,用测电笔测试A孔时氖管发光。他想把图乙中插头插入插座中,下列说法正确的是 ()


A.A孔与零线相连
B.D脚插入A孔更安全
C.D脚插入B孔更安全
D.D脚插入A孔和B孔同样安全

4.B

【分析】首先，根据测电笔的工作原理，氖管发光说明接触的是火线，据此判断插座的A孔为火线，B孔为零线。其次，家庭电路中安全用电要求开关接在火线上，断开开关时用电器与火线断开，避免触电。观察插头接线，开关串联在D脚对应的导线上，说明D脚对应火线侧导线，因此将D脚插入火线的A孔更安全。
【解析】1. 测电笔接触火线时氖管发光，测试A孔氖管发光，说明A孔与火线相连，B孔与零线相连，故A选项错误。2. 家庭电路中，开关需接在火线上，断开开关时用电器不带电，保障安全。图乙中，开关串联在D脚的导线上，因此D脚对应火线线路。若D脚插入A孔（火线），开关控制火线，断开开关后灯泡不带电，更安全；若插入B孔（零线），开关接零线，断开开关后灯泡仍与火线相连，存在触电风险，故B选项正确，C、D选项错误。
【答案】B
【知识点】家庭电路连接；火线零线判断；安全用电原则
【点评】本题结合插座和插头的连接，考查家庭电路的基本常识，重点是测电笔判断火线零线、开关的正确接法，属于安全用电的基础题型，需掌握家庭电路的连接规则。
【难度系数】0.6

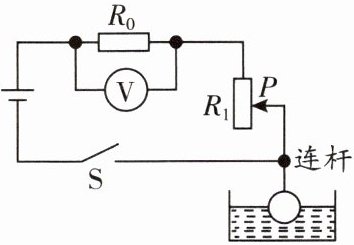

5.(2025·山西改编)在创新实践活动中,小明和小亮为学校小花园的储水箱设计了一个水位监测装置,内部简化电路图如图所示。电源电压一定,$R_0$为定值电阻,$R_1$为滑动变阻器,水位计由电压表改装而成。闭合开关S,水箱中水位上升时,金属连杆带动滑片P向上移动,下列分析正确的是 ()


A.$R_1$接入电路的电阻变大
B.通过$R_0$的电流变小
C.电压表的示数变小
D.$R_1$两端的电压变小

5.D

【分析】首先明确电路结构：定值电阻$R_0$与滑动变阻器$R_1$串联，电压表测量$R_0$两端的电压。当水位上升时，金属连杆带动滑片$P$向上移动，滑动变阻器$R_1$接入电路的电阻丝长度缩短，因此$R_1$接入电路的电阻减小。接下来结合串联电路规律和欧姆定律分析各物理量变化：总电阻$R_{总}=R_0+R_1$，$R_1$减小则总电阻减小；电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路电流会增大；再结合$R_0$的电压公式$U_0=IR_0$、串联电路电压规律$U=U_0+U_1$，判断各选项的正误。
【解析】由电路图可知，$R_0$与$R_1$串联，电压表测$R_0$两端的电压。
当水箱中水位上升，滑片$P$向上移动时，$R_1$接入电路的电阻变小，故A错误；
电路总电阻$R_{总}=R_0+R_1$，总电阻变小，电源电压$U$一定，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流变大，即通过$R_0$的电流变大，故B错误；
$R_0$是定值电阻，由$U_0=IR_0$可知，电流$I$变大、$R_0$不变，则$R_0$两端的电压变大，即电压表的示数变大，故C错误；
根据串联电路电压规律$U=U_0+U_1$，可得$R_1$两端的电压$U_1=U-U_0$，因电源电压$U$不变、$U_0$变大，所以$U_1$变小，故D正确。
【答案】D
【知识点】串联电路特点、欧姆定律应用
【点评】本题结合水位监测装置考查动态电路分析，需掌握串联电路的电流、电压规律及欧姆定律的应用，是初中物理电路部分的基础题型，难度适中。
【难度系数】0.6

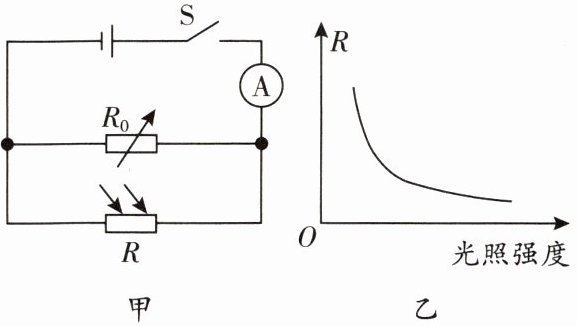

6.(2025·福建)光照强度会影响花卉生长。图甲为光照强度过大时触发报警的电路,电源电压不变,$R_0$为阻值可调的电阻箱,$R$为光敏电阻,其阻值随光照强度变化关系如图乙。当电流表示数大于某一值$I_0$时触发报警,$I_0$时的光照强度为警戒光照强度。闭合开关S,下列说法正确的是 ()

A.$R$的阻值随光照强度增大而增大
B.增大$R_0$阻值可增大警戒光照强度
C.$R_0$一定时,光照强度越大,通过$R_0$的电流越大
D.$R_0$一定时,光照强度越大,电流表示数越小

6.B

【分析】
首先明确电路结构：图甲中，电阻箱$R_0$与光敏电阻$R$并联，电流表测量干路总电流；结合图乙可知，光敏电阻$R$的阻值随光照强度增大而减小。接下来逐一分析选项：
1. 选项A：观察图乙，横坐标为光照强度，纵坐标为$R$，曲线随光照强度增大而下降，说明$R$的阻值随光照强度增大而减小，故A错误。
2. 选项B：警戒电流为$I_0$，即干路电流达到$I_0$时触发报警。并联电路中各支路电压等于电源电压$U$，因此通过$R_0$的电流$I_{00}=\frac{U}{R_0}$，通过$R$的电流$I_R=\frac{U}{R}$，干路电流$I_0=I_{00}+I_R$。当增大$R_0$阻值时，$I_{00}=\frac{U}{R_0}$会减小，要保持干路电流$I_0$不变，需增大$I_R$，而$I_R=\frac{U}{R}$，$U$不变，故$I_R$增大意味着$R$减小；根据图乙，$R$减小对应光照强度增大，即警戒光照强度增大，故B正确。
3. 选项C：$R_0$一定时，$R_0$两端电压等于电源电压$U$不变，由欧姆定律$I=\frac{U}{R}$可知，通过$R_0$的电流$I_{00}=\frac{U}{R_0}$保持不变，与光照强度无关，故C错误。
4. 选项D：$R_0$一定时，光照强度越大，$R$的阻值越小，由$I_R=\frac{U}{R}$可知，通过$R$的电流$I_R$增大；而通过$R_0$的电流不变，因此干路电流（电流表示数）$I=I_{00}+I_R$会增大，故D错误。
【解析】
解：由图甲可知，$R_0$与$R$并联，电流表测干路电流；由图乙可知，$R$的阻值随光照强度增大而减小。
选项A：根据图乙，光照强度增大时，$R$的阻值减小，A错误；
选项B：干路电流$I_0=I_{00}+I_R$，其中$I_{00}=\frac{U}{R_0}$，$I_R=\frac{U}{R}$。增大$R_0$阻值，$I_{00}$减小，要保持$I_0$不变，需增大$I_R$，即减小$R$，对应光照强度增大，故警戒光照强度增大，B正确；
选项C：$R_0$一定时，其两端电压等于电源电压$U$，由$I=\frac{U}{R_0}$知，通过$R_0$的电流不变，C错误；
选项D：$R_0$一定时，光照强度越大，$R$越小，$I_R=\frac{U}{R}$越大，干路电流$I=I_{00}+I_R$越大，电流表示数越大，D错误。
【答案】
B
【知识点】
并联电路特点、欧姆定律、光敏电阻特性
【点评】
本题结合光敏电阻的特性，考查并联电路的电流规律和欧姆定律的应用，关键是明确电路连接方式及各物理量的变化关系，需注意电流表测量的是干路电流，各支路电压等于电源电压，分析时要理清支路电流与干路电流的关系。
【难度系数】
0.6
