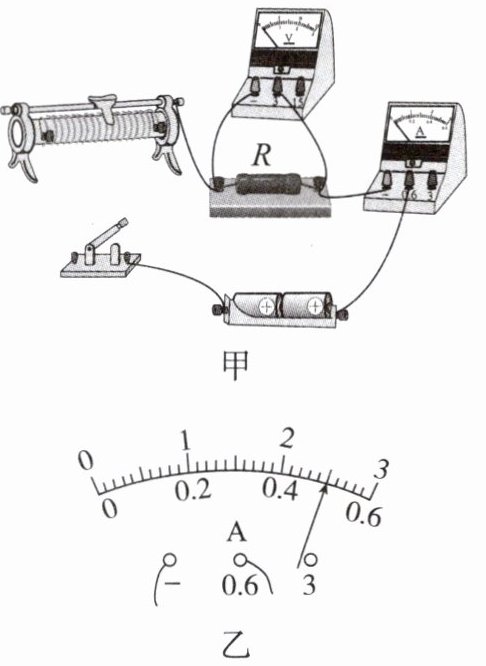

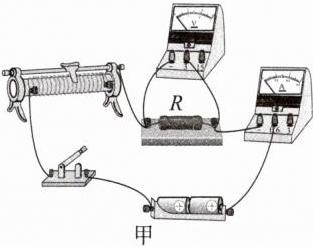

1.(长沙中考)在探究电阻一定时电流与电压关系的实验中,小明连接了如图甲所示的电路,其中定值电阻的电阻$R=5\ \Omega$。
(1)请你用笔画线表示导线将图甲所示电路连接完整。

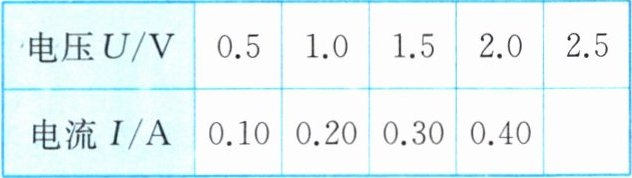

(2)小明测量并记录了几组电压和电流值如下表。最后一次实验中电流表的示数如图乙所示,此时电流为

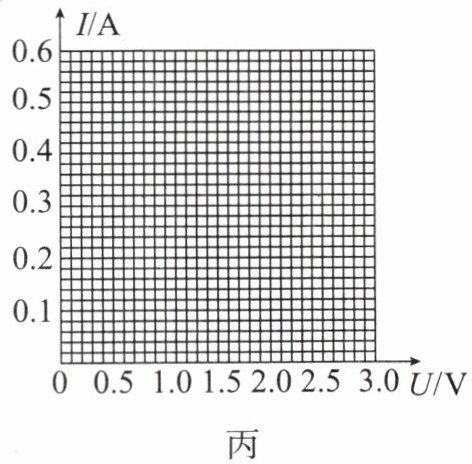

(3)请在图丙中描出上表各组数据对应的点,并作出$I-U$图像。
(4)分析可得实验结论:电阻一定时,通过导体的电流与导体两端的电压成
(1)请你用笔画线表示导线将图甲所示电路连接完整。
(2)小明测量并记录了几组电压和电流值如下表。最后一次实验中电流表的示数如图乙所示,此时电流为
0.50
A。(3)请在图丙中描出上表各组数据对应的点,并作出$I-U$图像。
(4)分析可得实验结论:电阻一定时,通过导体的电流与导体两端的电压成
正
比。答案
(1)
(2)0.50
(3)
(4)正
解析
【分析】
本题为探究电阻一定时电流与电压关系的电学实验题，需依次完成电路连接、电流表读数、I-U图像绘制及实验结论推导。
(1) 电路连接需遵循滑动变阻器“一上一下”接线、电压表并联在定值电阻两端且量程匹配、电流表串联且正负接线柱正确的原则；
(2) 电流表读数要先确定量程和分度值，再读取指针对应数值；
(3) 根据实验数据在I-U图中描点连线即可；
(4) 结合I-U图像或数据规律推导电流与电压的关系。
【解析】
(1) 电路连接：滑动变阻器需接一上一下接线柱，图甲中滑动变阻器已接左下接线柱，将其任意一个上接线柱接入电路；电压表并联在定值电阻R两端，电源为两节干电池，总电压3V，故电压表选0~3V量程，完成电路连接（具体连线如参考答案图）。
(2) 电流表选用0~0.6A量程，分度值为0.02A，指针指向0.5A刻度线，因此电流为0.50A。

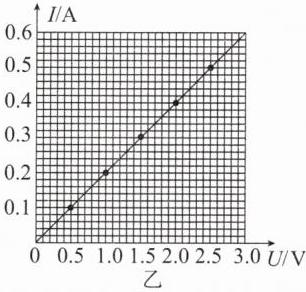

(3) 根据表格中各组电压、电流值，在图乙的I-U图像中描出对应点，再用直线连接各点，得到I-U图像（如参考答案图）。
(4) 由I-U图像为过原点的直线，且电流与电压的比值为定值（R=5Ω），可知电阻一定时，通过导体的电流与导体两端的电压成正比。
【答案】
(1)
(2)0.50
(3)
(4)正
【知识点】
探究电流与电压的关系、电流表读数、I-U图像
【点评】
本题是电学基础实验的常考题型，涵盖电路连接、电表读数、图像绘制及实验结论，考查学生对实验操作和规律的掌握，难度适中。
【难度系数】
0.6
本题为探究电阻一定时电流与电压关系的电学实验题，需依次完成电路连接、电流表读数、I-U图像绘制及实验结论推导。
(1) 电路连接需遵循滑动变阻器“一上一下”接线、电压表并联在定值电阻两端且量程匹配、电流表串联且正负接线柱正确的原则；
(2) 电流表读数要先确定量程和分度值，再读取指针对应数值；
(3) 根据实验数据在I-U图中描点连线即可；
(4) 结合I-U图像或数据规律推导电流与电压的关系。
【解析】
(1) 电路连接：滑动变阻器需接一上一下接线柱，图甲中滑动变阻器已接左下接线柱，将其任意一个上接线柱接入电路；电压表并联在定值电阻R两端，电源为两节干电池，总电压3V，故电压表选0~3V量程，完成电路连接（具体连线如参考答案图）。
(2) 电流表选用0~0.6A量程，分度值为0.02A，指针指向0.5A刻度线，因此电流为0.50A。
(3) 根据表格中各组电压、电流值，在图乙的I-U图像中描出对应点，再用直线连接各点，得到I-U图像（如参考答案图）。
(4) 由I-U图像为过原点的直线，且电流与电压的比值为定值（R=5Ω），可知电阻一定时，通过导体的电流与导体两端的电压成正比。
【答案】
(1)
(2)0.50
(3)
(4)正
【知识点】
探究电流与电压的关系、电流表读数、I-U图像
【点评】
本题是电学基础实验的常考题型，涵盖电路连接、电表读数、图像绘制及实验结论，考查学生对实验操作和规律的掌握，难度适中。
【难度系数】
0.6
2.在探究电压一定时电流与电阻的关系的实验中，下列说法不正确的是 （
A.实验中采用的主要科学研究方法是控制变量法
B.滑动变阻器的作用是在多次测量过程中，保持定值电阻两端的电压不变
C.换用不同的定值电阻得到多组数据，是为了使实验结论具有普遍性
D.经过测量得出的结论是：电压一定时，导体的电阻与通过的电流成反比
D
）A.实验中采用的主要科学研究方法是控制变量法
B.滑动变阻器的作用是在多次测量过程中，保持定值电阻两端的电压不变
C.换用不同的定值电阻得到多组数据，是为了使实验结论具有普遍性
D.经过测量得出的结论是：电压一定时，导体的电阻与通过的电流成反比
答案
D
解析
【分析】本题是探究“电压一定时电流与电阻的关系”实验的正误判断，解题思路是逐一分析每个选项，结合实验方法、滑动变阻器的作用、多次测量的目的以及电阻的本质属性判断对错，最终选出不正确的选项。
【解析】逐一分析各选项：
1. 选项A：探究电流与电阻的关系时，需控制导体两端电压不变，改变导体电阻，采用的主要研究方法是控制变量法，该说法正确，不符合题意；
2. 选项B：实验中，滑动变阻器的作用是调节自身阻值，从而保持定值电阻两端的电压不变，确保实验的电压条件，该说法正确，不符合题意；
3. 选项C：换用不同的定值电阻得到多组数据，是为了避免实验偶然性，使得出的实验结论具有普遍性，该说法正确，不符合题意；
4. 选项D：电阻是导体本身的性质，只与导体的材料、长度、横截面积和温度有关，与导体两端电压、通过的电流无关。正确结论应为“电压一定时，导体中的电流与导体的电阻成反比”，而非“电阻与电流成反比”，该说法错误，符合题意。
【答案】D
【知识点】控制变量法、探究电流与电阻的关系、电阻的特性
【点评】本题考查电学实验基础知识点，涉及实验方法、滑动变阻器作用、多次测量意义及电阻本质属性，难度不大，需准确区分物理量间的因果关系，避免概念混淆。
【难度系数】0.5
【解析】逐一分析各选项：
1. 选项A：探究电流与电阻的关系时，需控制导体两端电压不变，改变导体电阻，采用的主要研究方法是控制变量法，该说法正确，不符合题意；
2. 选项B：实验中，滑动变阻器的作用是调节自身阻值，从而保持定值电阻两端的电压不变，确保实验的电压条件，该说法正确，不符合题意；
3. 选项C：换用不同的定值电阻得到多组数据，是为了避免实验偶然性，使得出的实验结论具有普遍性，该说法正确，不符合题意；
4. 选项D：电阻是导体本身的性质，只与导体的材料、长度、横截面积和温度有关，与导体两端电压、通过的电流无关。正确结论应为“电压一定时，导体中的电流与导体的电阻成反比”，而非“电阻与电流成反比”，该说法错误，符合题意。
【答案】D
【知识点】控制变量法、探究电流与电阻的关系、电阻的特性
【点评】本题考查电学实验基础知识点，涉及实验方法、滑动变阻器作用、多次测量意义及电阻本质属性，难度不大，需准确区分物理量间的因果关系，避免概念混淆。
【难度系数】0.5

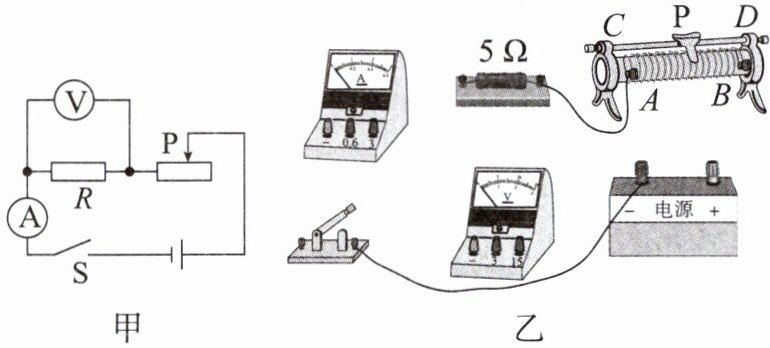

3.在电压一定时探究电流与电阻的关系实验中,电路图如图甲所示,实物图如图乙所示,请完成下列问题。
(1)根据电路图,用笔画线代替导线,将实物电路连接完整。(导线不能交叉)
(2)连接电路时,滑动变阻器的滑片应滑至
(3)保持电压表示数不变,将5 Ω的定值电阻分别替换成10 Ω、20 Ω的,电流表的示数
(4)在上问中,要保持电压表示数不变,应移动滑动变阻器滑片,使滑动变阻器接入电路的电阻
(5)根据表中数据,你得出的结论是:

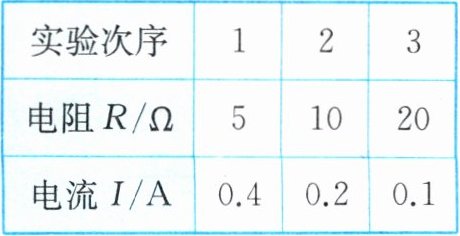

实验次序 1 2 3
电阻$R/\Omega$
10 20
电流$I/\mathrm{A}$ 0.4 0.2 0.1

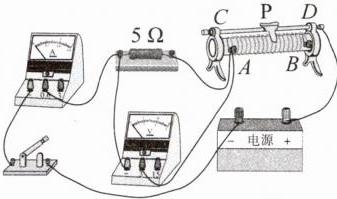

(1)根据电路图,用笔画线代替导线,将实物电路连接完整。(导线不能交叉)
(2)连接电路时,滑动变阻器的滑片应滑至
B
(选填“A”或“B”)端。(3)保持电压表示数不变,将5 Ω的定值电阻分别替换成10 Ω、20 Ω的,电流表的示数
变小
(选填“变大”“不变”或“变小”)。(4)在上问中,要保持电压表示数不变,应移动滑动变阻器滑片,使滑动变阻器接入电路的电阻
变大
(选填“变大”“不变”或“变小”)。(5)根据表中数据,你得出的结论是:
在电压一定时,通过导体的电流与导体的电阻成反比
。实验次序 1 2 3
电阻$R/\Omega$
10 20电流$I/\mathrm{A}$ 0.4 0.2 0.1
答案
(1)
(2)B
(3)变小
(4)变大
(5)在电压一定时,通过导体的电流与导体的电阻成反比
解析
【分析】
本题是探究电流与电阻关系的电学实验题，需结合实验原理、滑动变阻器使用规则、欧姆定律及串联分压规律解答各问题：(1)需明确电压表的连接要求完成实物补连；(2)连接电路时滑动变阻器需调至最大阻值处；(3)(4)根据欧姆定律和串联分压分析电阻变化对电流、滑动变阻器阻值的影响；(5)由实验数据总结电流与电阻的关系。
【解析】
(1) 探究电流与电阻的关系时，电压表需测定值电阻两端电压，由实验数据可得定值电阻两端电压$U=IR=5\Omega×0.4A=2V$，故电压表选0~3V量程，将电压表的“3”接线柱与定值电阻的右端接线柱连接，导线不交叉即可完成实物电路连接。
(2) 连接电路时，滑动变阻器应调至最大阻值处，由实物图可知滑动变阻器接下接线柱A和上接线柱D，滑片滑至B端时接入电阻丝最长、阻值最大，故填B。
(3) 实验保持定值电阻两端电压不变，将5Ω换成10Ω、20Ω时，定值电阻阻值变大，根据欧姆定律$I=\frac{U}{R}$，电压U不变，R变大则电流I变小，故填变小。
(4) 定值电阻阻值变大，根据串联分压规律，定值电阻两端电压会变大；为保持其电压不变，需增大滑动变阻器接入电路的电阻，使滑动变阻器分压增大，从而让定值电阻两端电压回到原值，故填变大。
(5) 由实验数据可知，定值电阻两端电压一定时，电阻增大为原来的几倍，电流就减小为原来的几分之一，故结论为：在电压一定时，通过导体的电流与导体的电阻成反比。
【答案】
(1) (2)B (3)变小 (4)变大 (5)在电压一定时，通过导体的电流与导体的电阻成反比
【知识点】
探究电流与电阻的关系、滑动变阻器的使用、欧姆定律
【点评】
本题为电学基础实验题，考查实验操作、欧姆定律应用及实验结论总结，侧重基础知识的掌握，难度适中。
【难度系数】
0.7
本题是探究电流与电阻关系的电学实验题，需结合实验原理、滑动变阻器使用规则、欧姆定律及串联分压规律解答各问题：(1)需明确电压表的连接要求完成实物补连；(2)连接电路时滑动变阻器需调至最大阻值处；(3)(4)根据欧姆定律和串联分压分析电阻变化对电流、滑动变阻器阻值的影响；(5)由实验数据总结电流与电阻的关系。
【解析】
(1) 探究电流与电阻的关系时，电压表需测定值电阻两端电压，由实验数据可得定值电阻两端电压$U=IR=5\Omega×0.4A=2V$，故电压表选0~3V量程，将电压表的“3”接线柱与定值电阻的右端接线柱连接，导线不交叉即可完成实物电路连接。
(2) 连接电路时，滑动变阻器应调至最大阻值处，由实物图可知滑动变阻器接下接线柱A和上接线柱D，滑片滑至B端时接入电阻丝最长、阻值最大，故填B。
(3) 实验保持定值电阻两端电压不变，将5Ω换成10Ω、20Ω时，定值电阻阻值变大，根据欧姆定律$I=\frac{U}{R}$，电压U不变，R变大则电流I变小，故填变小。
(4) 定值电阻阻值变大，根据串联分压规律，定值电阻两端电压会变大；为保持其电压不变，需增大滑动变阻器接入电路的电阻，使滑动变阻器分压增大，从而让定值电阻两端电压回到原值，故填变大。
(5) 由实验数据可知，定值电阻两端电压一定时，电阻增大为原来的几倍，电流就减小为原来的几分之一，故结论为：在电压一定时，通过导体的电流与导体的电阻成反比。
【答案】
(1)
(2)B (3)变小 (4)变大 (5)在电压一定时，通过导体的电流与导体的电阻成反比【知识点】
探究电流与电阻的关系、滑动变阻器的使用、欧姆定律
【点评】
本题为电学基础实验题，考查实验操作、欧姆定律应用及实验结论总结，侧重基础知识的掌握，难度适中。
【难度系数】
0.7
