7. 如图所示，当开关S断开时，电流表$\mathrm{A}_1$、$\mathrm{A}_2$的示数分别为$I_1$、$I_2$；当开关S闭合时，电流表$\mathrm{A}_1$、$\mathrm{A}_2$的示数分别为$I_1'$、$I_2'$。则下列各式正确的是（
A.$I_1 = I_2, I_1' = I_2'$
B.$I_1 ＞ I_2, I_1' ＞ I_2'$
C.$I_1 ＜ I_2, I_1' ＜ I_2'$
D.$I_1 = I_2, I_1' ＞ I_2'$
D
）A.$I_1 = I_2, I_1' = I_2'$
B.$I_1 ＞ I_2, I_1' ＞ I_2'$
C.$I_1 ＜ I_2, I_1' ＜ I_2'$
D.$I_1 = I_2, I_1' ＞ I_2'$
答案
7.D
解析
【分析】
要解决此题，需分两种情况分析电路：①开关S断开时，明确电流路径，判断电路连接方式；②开关S闭合时，分析电路变化，判断电流表的测量对象及示数关系。当S断开时，电流依次经过A₂、L₂、L₁、A₁回到电源，A₁与A₂串联，串联电路电流处处相等，故I₁=I₂；当S闭合时，S将L₂和A₂的支路短路，A₂中无电流，而L₁直接接电源，A₁测L₁的电流，因此I₁'＞I₂'，综上选D。
【解析】
1. 开关S断开时：电流路径为电源正极→A₂→L₂→中间节点→L₁→A₁→电源负极，此时L₁与L₂串联，电流表A₁、A₂均测串联电路的电流，根据串联电路的电流规律：串联电路中各处电流相等，可得I₁=I₂。
2. 开关S闭合时：开关S闭合后，导线S直接连接电源正极与中间节点，导致L₂和A₂所在的支路被短路，电流表A₂中没有电流通过，故I₂'=0；而L₁直接接在电源两端，电流表A₁测量通过L₁的电流，因此I₁'≠0，即I₁'＞I₂'。
综上，I₁=I₂，I₁'＞I₂'，对应选项D。
【答案】
D
【知识点】
串联电路电流规律、电路短路
【点评】
本题考查电路的动态分析，核心是准确识别开关通断时的电路连接方式，判断电流表的测量对象，结合串联电路电流特点和短路的性质即可解题，属于基础电路分析题。
【难度系数】
0.3
要解决此题，需分两种情况分析电路：①开关S断开时，明确电流路径，判断电路连接方式；②开关S闭合时，分析电路变化，判断电流表的测量对象及示数关系。当S断开时，电流依次经过A₂、L₂、L₁、A₁回到电源，A₁与A₂串联，串联电路电流处处相等，故I₁=I₂；当S闭合时，S将L₂和A₂的支路短路，A₂中无电流，而L₁直接接电源，A₁测L₁的电流，因此I₁'＞I₂'，综上选D。
【解析】
1. 开关S断开时：电流路径为电源正极→A₂→L₂→中间节点→L₁→A₁→电源负极，此时L₁与L₂串联，电流表A₁、A₂均测串联电路的电流，根据串联电路的电流规律：串联电路中各处电流相等，可得I₁=I₂。
2. 开关S闭合时：开关S闭合后，导线S直接连接电源正极与中间节点，导致L₂和A₂所在的支路被短路，电流表A₂中没有电流通过，故I₂'=0；而L₁直接接在电源两端，电流表A₁测量通过L₁的电流，因此I₁'≠0，即I₁'＞I₂'。
综上，I₁=I₂，I₁'＞I₂'，对应选项D。
【答案】
D
【知识点】
串联电路电流规律、电路短路
【点评】
本题考查电路的动态分析，核心是准确识别开关通断时的电路连接方式，判断电流表的测量对象，结合串联电路电流特点和短路的性质即可解题，属于基础电路分析题。
【难度系数】
0.3
8. 一间教室安装有10盏规格相同的日光灯，正常工作时，通过门边总控开关的电流是1.8 A。自习时，为节能关掉讲台的2盏灯，通过总控开关的电流变为（
A.1.44 A
B.1.62 A
C.1.8 A
D.2.16 A
A
）A.1.44 A
B.1.62 A
C.1.8 A
D.2.16 A
答案
8.A
解析
【分析】首先，教室中的日光灯是并联连接的，因为家庭电路中各用电器需独立工作、互不影响，并联电路满足该特点。由于10盏日光灯规格相同，每盏灯正常工作时的电流相等，可先算出单盏灯的电流，再根据剩余灯的数量求出总电流。
【解析】解：教室的日光灯为并联，并联电路中总电流等于各支路电流之和，且规格相同的日光灯每盏电流相等。
1. 计算单盏灯的电流：10盏灯正常工作时总电流为1.8A，因此每盏灯的电流 $ I = \frac{1.8\ \mathrm{A}}{10} = 0.18\ \mathrm{A} $；
2. 关掉2盏灯后，剩余灯的数量为 $ 10 - 2 = 8 $ 盏，此时总电流 $ I_{\mathrm{总}} = 0.18\ \mathrm{A} × 8 = 1.44\ \mathrm{A} $。
【答案】A
【知识点】并联电路电流规律、家庭电路连接
【点评】本题考查并联电路电流规律的应用，核心是明确家庭电路用电器为并联，相同用电器电流相同，属于基础应用题，难度较低。
【难度系数】0.6
【解析】解：教室的日光灯为并联，并联电路中总电流等于各支路电流之和，且规格相同的日光灯每盏电流相等。
1. 计算单盏灯的电流：10盏灯正常工作时总电流为1.8A，因此每盏灯的电流 $ I = \frac{1.8\ \mathrm{A}}{10} = 0.18\ \mathrm{A} $；
2. 关掉2盏灯后，剩余灯的数量为 $ 10 - 2 = 8 $ 盏，此时总电流 $ I_{\mathrm{总}} = 0.18\ \mathrm{A} × 8 = 1.44\ \mathrm{A} $。
【答案】A
【知识点】并联电路电流规律、家庭电路连接
【点评】本题考查并联电路电流规律的应用，核心是明确家庭电路用电器为并联，相同用电器电流相同，属于基础应用题，难度较低。
【难度系数】0.6

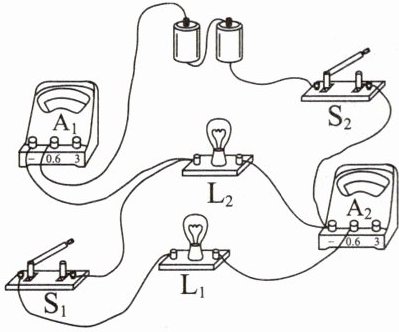

9. 如图所示，闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$，灯$\mathrm{L}_1$和$\mathrm{L}_2$均正常发光，两电表都有示数。下列说法正确的是（
A.电流表$\mathrm{A}_2$测量通过灯$\mathrm{L}_2$的电流
B.有灯泡损坏时，电流表$\mathrm{A}_1$、$\mathrm{A}_2$的示数可能相等
C.若灯$\mathrm{L}_1$发生短路，灯$\mathrm{L}_2$正常发光
D.若仅断开开关$\mathrm{S}_1$，电流表$\mathrm{A}_1$的示数不变
B
）A.电流表$\mathrm{A}_2$测量通过灯$\mathrm{L}_2$的电流
B.有灯泡损坏时，电流表$\mathrm{A}_1$、$\mathrm{A}_2$的示数可能相等
C.若灯$\mathrm{L}_1$发生短路，灯$\mathrm{L}_2$正常发光
D.若仅断开开关$\mathrm{S}_1$，电流表$\mathrm{A}_1$的示数不变
答案
9.B
解析
【分析】首先分析电路：闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联，需明确电流表测量对象：$\mathrm{A}_2$在干路，测干路总电流；$\mathrm{A}_1$也在干路，测干路总电流。再逐一分析选项：判断各选项描述是否符合并联电路电流规律、电流表使用规则，以及电路故障的影响。
【解析】闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$，$\mathrm{L}_1$与$\mathrm{L}_2$并联，$\mathrm{A}_2$测干路总电流，$\mathrm{A}_1$测干路总电流：
选项A：$\mathrm{A}_2$测量的是$\mathrm{L}_1$和$\mathrm{L}_2$的总电流，并非仅$\mathrm{L}_2$的电流，A错误；
选项B：若某一灯泡损坏（如$\mathrm{L}_1$断路），电路中只有$\mathrm{L}_2$工作，此时$\mathrm{A}_1$、$\mathrm{A}_2$都测量通过$\mathrm{L}_2$的电流，示数相等，B正确；
选项C：若$\mathrm{L}_1$短路，会造成电源短路，两灯都不工作，$\mathrm{L}_2$无法发光，C错误；
选项D：仅断开$\mathrm{S}_1$，$\mathrm{L}_1$支路断开，$\mathrm{A}_1$的示数从干路总电流变为仅$\mathrm{L}_2$的电流，示数变小，D错误。
【答案】B
【知识点】并联电路电流规律、电流表的使用
【点评】本题考查并联电路的电流特点及电流表的测量对象，需先明确电路连接方式和电表作用，再结合电路故障分析选项，是基础电路分析题。
【难度系数】0.5
【解析】闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$，$\mathrm{L}_1$与$\mathrm{L}_2$并联，$\mathrm{A}_2$测干路总电流，$\mathrm{A}_1$测干路总电流：
选项A：$\mathrm{A}_2$测量的是$\mathrm{L}_1$和$\mathrm{L}_2$的总电流，并非仅$\mathrm{L}_2$的电流，A错误；
选项B：若某一灯泡损坏（如$\mathrm{L}_1$断路），电路中只有$\mathrm{L}_2$工作，此时$\mathrm{A}_1$、$\mathrm{A}_2$都测量通过$\mathrm{L}_2$的电流，示数相等，B正确；
选项C：若$\mathrm{L}_1$短路，会造成电源短路，两灯都不工作，$\mathrm{L}_2$无法发光，C错误；
选项D：仅断开$\mathrm{S}_1$，$\mathrm{L}_1$支路断开，$\mathrm{A}_1$的示数从干路总电流变为仅$\mathrm{L}_2$的电流，示数变小，D错误。
【答案】B
【知识点】并联电路电流规律、电流表的使用
【点评】本题考查并联电路的电流特点及电流表的测量对象，需先明确电路连接方式和电表作用，再结合电路故障分析选项，是基础电路分析题。
【难度系数】0.5

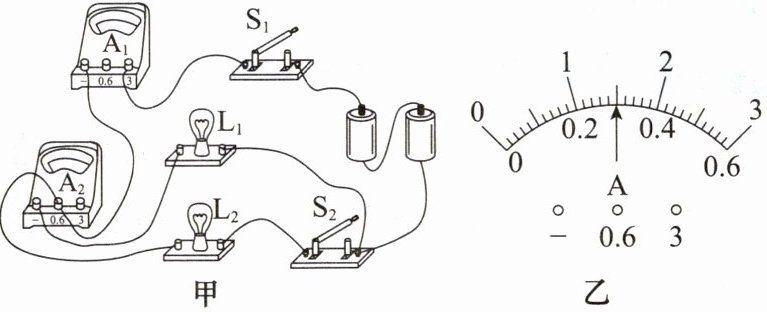

10. 如图甲所示，闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$时，灯泡$\mathrm{L}_1$和$\mathrm{L}_2$发光，电流表$\mathrm{A}_1$、$\mathrm{A}_2$的指针偏转都如图乙所示。下列说法正确的是（
A.通过灯泡$\mathrm{L}_2$的电流为$1.2\ \mathrm{A}$
B.取下灯泡$\mathrm{L}_2$，电流表$\mathrm{A}_1$示数不变
C.若某时刻只有灯泡$\mathrm{L}_1$熄灭，原因可能是$\mathrm{L}_1$被短路
D.只断开开关$\mathrm{S}_2$时，电流表$\mathrm{A}_1$有示数，电流表$\mathrm{A}_2$无示数
A
）A.通过灯泡$\mathrm{L}_2$的电流为$1.2\ \mathrm{A}$
B.取下灯泡$\mathrm{L}_2$，电流表$\mathrm{A}_1$示数不变
C.若某时刻只有灯泡$\mathrm{L}_1$熄灭，原因可能是$\mathrm{L}_1$被短路
D.只断开开关$\mathrm{S}_2$时，电流表$\mathrm{A}_1$有示数，电流表$\mathrm{A}_2$无示数
答案
10.A
解析
【分析】
要解决此题，需先明确电路连接方式和电流表的测量对象：闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$与$\mathrm{L}_1$串联，测$\mathrm{L}_1$支路的电流；电流表$\mathrm{A}_2$在干路，测干路总电流。根据并联电路“干路电流等于各支路电流之和”，可知$\mathrm{A}_2$示数大于$\mathrm{A}_1$示数，而两表指针偏转角度相同，说明它们使用的量程不同（大量程对应同一偏转角度的示数更大）。接下来结合电流表读数和并联规律分析选项。
【解析】
1. 确定电流表量程：并联电路中，干路电流$I = I_1 + I_2$（$I_1$为$\mathrm{L}_1$的电流，$I_2$为$\mathrm{L}_2$的电流），故$I ＞ I_1$，两表指针偏转相同，说明$\mathrm{A}_2$用$0∼3\ \mathrm{A}$量程，$\mathrm{A}_1$用$0∼0.6\ \mathrm{A}$量程。
2. 读取电流表示数：图乙中，$\mathrm{A}_2$（$0∼3\ \mathrm{A}$量程）的分度值为$0.1\ \mathrm{A}$，读数$I=1.5\ \mathrm{A}$；$\mathrm{A}_1$（$0∼0.6\ \mathrm{A}$量程）的分度值为$0.02\ \mathrm{A}$，读数$I_1=0.3\ \mathrm{A}$。
3. 计算$\mathrm{L}_2$的电流：$I_2 = I - I_1 = 1.5\ \mathrm{A} - 0.3\ \mathrm{A} = 1.2\ \mathrm{A}$，对应选项A正确。
4. 其他选项分析：
B选项：取下$\mathrm{L}_2$，干路电流仅为$I_1$，电流表$\mathrm{A}_1$示数变小，错误。
C选项：若$\mathrm{L}_1$短路，会造成电源短路，$\mathrm{L}_2$也会熄灭，不符合“只有$\mathrm{L}_1$熄灭”，错误。
D选项：只断开开关$\mathrm{S}_2$，干路断开，电流表$\mathrm{A}_1$、$\mathrm{A}_2$均无示数，错误。
【答案】
A
【知识点】
并联电路电流规律、电流表的使用
【点评】
本题重点考查并联电路的电流特点和电流表的读数，核心是判断电流表的测量对象及量程，需注意指针偏转相同但量程不同的隐含条件，属于电路基础题。
【难度系数】
0.5
要解决此题，需先明确电路连接方式和电流表的测量对象：闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$与$\mathrm{L}_1$串联，测$\mathrm{L}_1$支路的电流；电流表$\mathrm{A}_2$在干路，测干路总电流。根据并联电路“干路电流等于各支路电流之和”，可知$\mathrm{A}_2$示数大于$\mathrm{A}_1$示数，而两表指针偏转角度相同，说明它们使用的量程不同（大量程对应同一偏转角度的示数更大）。接下来结合电流表读数和并联规律分析选项。
【解析】
1. 确定电流表量程：并联电路中，干路电流$I = I_1 + I_2$（$I_1$为$\mathrm{L}_1$的电流，$I_2$为$\mathrm{L}_2$的电流），故$I ＞ I_1$，两表指针偏转相同，说明$\mathrm{A}_2$用$0∼3\ \mathrm{A}$量程，$\mathrm{A}_1$用$0∼0.6\ \mathrm{A}$量程。
2. 读取电流表示数：图乙中，$\mathrm{A}_2$（$0∼3\ \mathrm{A}$量程）的分度值为$0.1\ \mathrm{A}$，读数$I=1.5\ \mathrm{A}$；$\mathrm{A}_1$（$0∼0.6\ \mathrm{A}$量程）的分度值为$0.02\ \mathrm{A}$，读数$I_1=0.3\ \mathrm{A}$。
3. 计算$\mathrm{L}_2$的电流：$I_2 = I - I_1 = 1.5\ \mathrm{A} - 0.3\ \mathrm{A} = 1.2\ \mathrm{A}$，对应选项A正确。
4. 其他选项分析：
B选项：取下$\mathrm{L}_2$，干路电流仅为$I_1$，电流表$\mathrm{A}_1$示数变小，错误。
C选项：若$\mathrm{L}_1$短路，会造成电源短路，$\mathrm{L}_2$也会熄灭，不符合“只有$\mathrm{L}_1$熄灭”，错误。
D选项：只断开开关$\mathrm{S}_2$，干路断开，电流表$\mathrm{A}_1$、$\mathrm{A}_2$均无示数，错误。
【答案】
A
【知识点】
并联电路电流规律、电流表的使用
【点评】
本题重点考查并联电路的电流特点和电流表的读数，核心是判断电流表的测量对象及量程，需注意指针偏转相同但量程不同的隐含条件，属于电路基础题。
【难度系数】
0.5

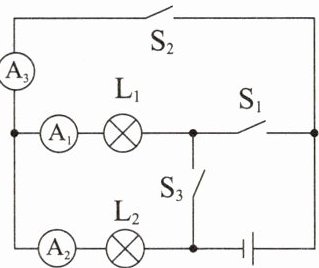

11. 如图所示,各元件连接完好,下列说法错误的是 (
A.当$\mathrm{S}_1$闭合、$\mathrm{S}_2$和$\mathrm{S}_3$都断开时,若电流表$\mathrm{A}_1$示数为1 A,则通过$\mathrm{L}_2$的电流也为1 A
B.当$\mathrm{S}_2$和$\mathrm{S}_3$闭合、$\mathrm{S}_1$断开时,电流表$\mathrm{A}_1$和$\mathrm{A}_2$示数可能不相等
C.若将$\mathrm{S}_1$、$\mathrm{S}_2$和$\mathrm{S}_3$同时闭合,电流表$\mathrm{A}_3$可能会因为电路短路而烧坏
D.当$\mathrm{S}_1$和$\mathrm{S}_2$闭合、$\mathrm{S}_3$断开时,电路中只有一个灯泡发光,且电流表$\mathrm{A}_2$和$\mathrm{A}_3$示数一定相等
C
)A.当$\mathrm{S}_1$闭合、$\mathrm{S}_2$和$\mathrm{S}_3$都断开时,若电流表$\mathrm{A}_1$示数为1 A,则通过$\mathrm{L}_2$的电流也为1 A
B.当$\mathrm{S}_2$和$\mathrm{S}_3$闭合、$\mathrm{S}_1$断开时,电流表$\mathrm{A}_1$和$\mathrm{A}_2$示数可能不相等
C.若将$\mathrm{S}_1$、$\mathrm{S}_2$和$\mathrm{S}_3$同时闭合,电流表$\mathrm{A}_3$可能会因为电路短路而烧坏
D.当$\mathrm{S}_1$和$\mathrm{S}_2$闭合、$\mathrm{S}_3$断开时,电路中只有一个灯泡发光,且电流表$\mathrm{A}_2$和$\mathrm{A}_3$示数一定相等
答案
11.C
解析
【分析】
要判断各选项的正误，需先明确不同开关状态下的电路结构，即电流路径，区分串联、并联、短路，再结合电流表的测量对象分析电流关系：串联电路电流处处相等，并联电路各支路电流由电阻决定，电源短路时外支路电压为0、电流几乎为0。逐个分析每个选项对应的开关状态，判断电路类型和电流情况，找出错误选项。
【解析】
选项A：当$\mathrm{S}_1$闭合、$\mathrm{S}_2$和$\mathrm{S}_3$断开时，电流路径为：电源正极→$\mathrm{S}_1$→$\mathrm{L}_1$→$\mathrm{A}_1$→$\mathrm{A}_2$→$\mathrm{L}_2$→电源负极，$\mathrm{L}_1$与$\mathrm{L}_2$串联，串联电路电流处处相等，$\mathrm{A}_1$测$\mathrm{L}_1$电流，$\mathrm{A}_2$测$\mathrm{L}_2$电流，故$\mathrm{A}_1$示数为1A时，$\mathrm{L}_2$电流也为1A，A正确。
选项B：当$\mathrm{S}_2$和$\mathrm{S}_3$闭合、$\mathrm{S}_1$断开时，电流分为两条支路：①电源正极→$\mathrm{S}_2$→$\mathrm{A}_3$→$\mathrm{A}_2$→$\mathrm{L}_2$→电源负极；②电源正极→$\mathrm{S}_2$→$\mathrm{A}_3$→$\mathrm{A}_1$→$\mathrm{L}_1$→$\mathrm{S}_3$→电源负极，$\mathrm{L}_1$与$\mathrm{L}_2$并联，$\mathrm{A}_1$测$\mathrm{L}_1$支路电流，$\mathrm{A}_2$测$\mathrm{L}_2$支路电流，若$\mathrm{L}_1$和$\mathrm{L}_2$电阻不同，支路电流不同，故$\mathrm{A}_1$和$\mathrm{A}_2$示数可能不相等，B正确。
选项C：当$\mathrm{S}_1$、$\mathrm{S}_2$和$\mathrm{S}_3$同时闭合时，$\mathrm{S}_1$与$\mathrm{S}_3$直接连通电源正负极，造成电源短路，此时电源两端电压几乎为0，所有外支路电流几乎为0，电流表$\mathrm{A}_3$所在支路无电流，不会被烧坏，故C说法错误。
选项D：当$\mathrm{S}_1$和$\mathrm{S}_2$闭合、$\mathrm{S}_3$断开时，电流路径为：电源正极→$\mathrm{S}_2$→$\mathrm{A}_3$→$\mathrm{A}_2$→$\mathrm{L}_2$→电源负极，$\mathrm{L}_1$两端被导线短路，只有$\mathrm{L}_2$发光，$\mathrm{A}_2$和$\mathrm{A}_3$都测$\mathrm{L}_2$的电流，故示数一定相等，D正确。
【答案】
C
【知识点】
串联电路电流规律；并联电路电流规律；电路的短路
【点评】
本题考查电路的串并联判断、电流表的测量对象以及短路的危害，需准确分析不同开关状态下的电流路径，尤其注意电源短路时外支路的电流特点，避免误判。
【难度系数】
0.5
要判断各选项的正误，需先明确不同开关状态下的电路结构，即电流路径，区分串联、并联、短路，再结合电流表的测量对象分析电流关系：串联电路电流处处相等，并联电路各支路电流由电阻决定，电源短路时外支路电压为0、电流几乎为0。逐个分析每个选项对应的开关状态，判断电路类型和电流情况，找出错误选项。
【解析】
选项A：当$\mathrm{S}_1$闭合、$\mathrm{S}_2$和$\mathrm{S}_3$断开时，电流路径为：电源正极→$\mathrm{S}_1$→$\mathrm{L}_1$→$\mathrm{A}_1$→$\mathrm{A}_2$→$\mathrm{L}_2$→电源负极，$\mathrm{L}_1$与$\mathrm{L}_2$串联，串联电路电流处处相等，$\mathrm{A}_1$测$\mathrm{L}_1$电流，$\mathrm{A}_2$测$\mathrm{L}_2$电流，故$\mathrm{A}_1$示数为1A时，$\mathrm{L}_2$电流也为1A，A正确。
选项B：当$\mathrm{S}_2$和$\mathrm{S}_3$闭合、$\mathrm{S}_1$断开时，电流分为两条支路：①电源正极→$\mathrm{S}_2$→$\mathrm{A}_3$→$\mathrm{A}_2$→$\mathrm{L}_2$→电源负极；②电源正极→$\mathrm{S}_2$→$\mathrm{A}_3$→$\mathrm{A}_1$→$\mathrm{L}_1$→$\mathrm{S}_3$→电源负极，$\mathrm{L}_1$与$\mathrm{L}_2$并联，$\mathrm{A}_1$测$\mathrm{L}_1$支路电流，$\mathrm{A}_2$测$\mathrm{L}_2$支路电流，若$\mathrm{L}_1$和$\mathrm{L}_2$电阻不同，支路电流不同，故$\mathrm{A}_1$和$\mathrm{A}_2$示数可能不相等，B正确。
选项C：当$\mathrm{S}_1$、$\mathrm{S}_2$和$\mathrm{S}_3$同时闭合时，$\mathrm{S}_1$与$\mathrm{S}_3$直接连通电源正负极，造成电源短路，此时电源两端电压几乎为0，所有外支路电流几乎为0，电流表$\mathrm{A}_3$所在支路无电流，不会被烧坏，故C说法错误。
选项D：当$\mathrm{S}_1$和$\mathrm{S}_2$闭合、$\mathrm{S}_3$断开时，电流路径为：电源正极→$\mathrm{S}_2$→$\mathrm{A}_3$→$\mathrm{A}_2$→$\mathrm{L}_2$→电源负极，$\mathrm{L}_1$两端被导线短路，只有$\mathrm{L}_2$发光，$\mathrm{A}_2$和$\mathrm{A}_3$都测$\mathrm{L}_2$的电流，故示数一定相等，D正确。
【答案】
C
【知识点】
串联电路电流规律；并联电路电流规律；电路的短路
【点评】
本题考查电路的串并联判断、电流表的测量对象以及短路的危害，需准确分析不同开关状态下的电流路径，尤其注意电源短路时外支路的电流特点，避免误判。
【难度系数】
0.5
12. 如图所示，开关S闭合后，ⓐ₁示数为0.5 A，ⓐ₃示数为0.7 A，通过灯L₂的电流为0.4 A，则通过灯L₃的电流为
100
mA，ⓐ₂示数为0.6
A。答案
12.100 0.6
