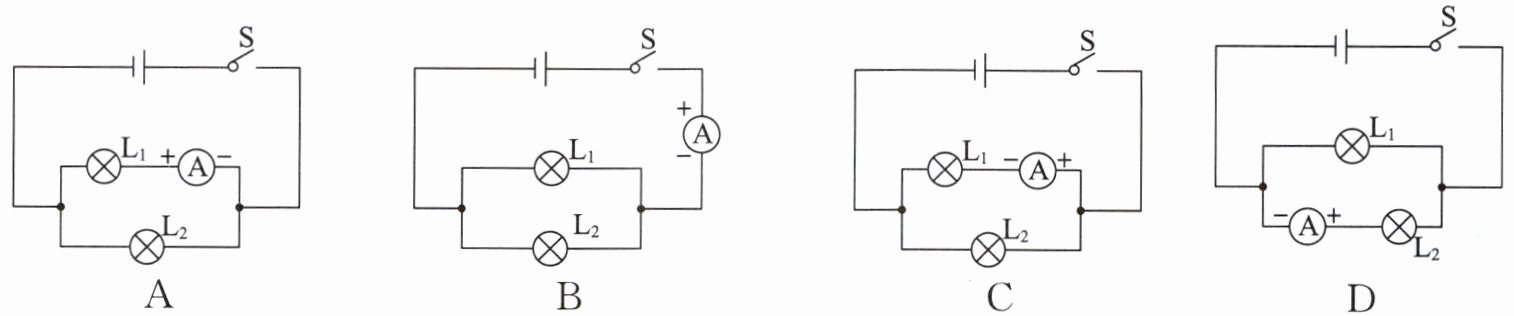

8. 下列四个电路图中,能正确测量通过 $\mathrm{L}_{1}$ 电流的电路是
（
（
C
）答案
8. C
解析
【分析】
我们要选出能正确测量通过L₁电流的电路，首先要牢记电流表的两条核心使用规则：第一，电流表必须和被测的用电器L₁串联，不能放在干路也不能和其他用电器串联；第二，电流必须从电流表的正接线柱流入，从负接线柱流出，不能接反。接下来我们逐个对照四个选项，逐一排查是否同时满足这两个条件，就能得到正确答案。
【解析】
电流表的正确使用要求：测量指定用电器的电流时，电流表需与该用电器串联，且电流从正接线柱流入、负接线柱流出。
选项A：电流表与L₁串联，但电流从电流表的负接线柱流入、正接线柱流出，正负接线柱接反，接法错误，无法正确测量L₁的电流。
选项B：电流表串联在干路中，测量的是L₁和L₂的总电流，并非L₁的电流，不符合题目要求。
选项C：电流表与L₁串联，且电流从电流表的正接线柱流入、负接线柱流出，完全符合电流表使用规则，可以正确测量通过L₁的电流，接法正确。
选项D：电流表与L₂串联，且正负接线柱接反，测量的是L₂的电流，不符合题目要求。
综上，只有C选项符合要求。
【答案】
C
【知识点】
电流表的使用；串并联电路判断
【点评】
本题是电流表使用的基础题型，易错点集中在两个方面：一是容易忽略电流表正负接线柱的接法要求，二是误将干路电流表的示数当成支路L₁的电流。解题时要同时核对“串联在L₁支路”、“正负接线柱接法正确”两个条件，就能快速排除错误选项。
【难度系数】
0.7
我们要选出能正确测量通过L₁电流的电路，首先要牢记电流表的两条核心使用规则：第一，电流表必须和被测的用电器L₁串联，不能放在干路也不能和其他用电器串联；第二，电流必须从电流表的正接线柱流入，从负接线柱流出，不能接反。接下来我们逐个对照四个选项，逐一排查是否同时满足这两个条件，就能得到正确答案。
【解析】
电流表的正确使用要求：测量指定用电器的电流时，电流表需与该用电器串联，且电流从正接线柱流入、负接线柱流出。
选项A：电流表与L₁串联，但电流从电流表的负接线柱流入、正接线柱流出，正负接线柱接反，接法错误，无法正确测量L₁的电流。
选项B：电流表串联在干路中，测量的是L₁和L₂的总电流，并非L₁的电流，不符合题目要求。
选项C：电流表与L₁串联，且电流从电流表的正接线柱流入、负接线柱流出，完全符合电流表使用规则，可以正确测量通过L₁的电流，接法正确。
选项D：电流表与L₂串联，且正负接线柱接反，测量的是L₂的电流，不符合题目要求。
综上，只有C选项符合要求。
【答案】
C
【知识点】
电流表的使用；串并联电路判断
【点评】
本题是电流表使用的基础题型，易错点集中在两个方面：一是容易忽略电流表正负接线柱的接法要求，二是误将干路电流表的示数当成支路L₁的电流。解题时要同时核对“串联在L₁支路”、“正负接线柱接法正确”两个条件，就能快速排除错误选项。
【难度系数】
0.7

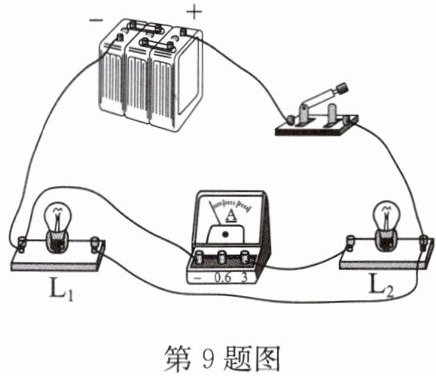

9. 在如图所示的电路中,闭合开关后,电流表测量的是（
A.通过灯$\mathrm{L}_{1}$的电流
B.通过灯$\mathrm{L}_{2}$的电流
C.通过灯$\mathrm{L}_{1}$和灯$\mathrm{L}_{2}$的电流之和
D.电源供给电路的总电流
B
）A.通过灯$\mathrm{L}_{1}$的电流
B.通过灯$\mathrm{L}_{2}$的电流
C.通过灯$\mathrm{L}_{1}$和灯$\mathrm{L}_{2}$的电流之和
D.电源供给电路的总电流
答案
9. B
解析
【分析】
要判断电流表的测量对象，我们可以用电流流向法梳理电路路径：首先从电源正极出发，顺着导线依次追踪电流的走向，经过开关后电流会分成两条独立的支路，我们分别看两条支路是否经过电流表：第一条支路的电流直接经过L1回到电源负极，全程不经过电流表；第二条支路的电流先经过L2，之后才流经电流表，最终回到电源负极。根据电流表串联在被测电路中的规则，就能判断出电流表和L2串联，测量的是L2的电流。
【解析】
使用电流流向法分析该实物电路：
1. 电流从电源正极流出，经过开关后分为两条独立支路：
支路1：电流直接通过灯泡L1，回到电源负极，该支路没有接入电流表；
支路2：电流先通过灯泡L2，再流经电流表，最终回到电源负极，电流表与L2串联。
2. 电流表的使用要求是串联在被测电路中，因此该电流表测量的是通过灯L2的电流，对应选项B。
【答案】B
【知识点】电流表的使用，并联电路电流路径
【点评】
本题容易被实物图的导线排布干扰，易错选A或者C，核心解题技巧就是用电流流向法逐段排查电流经过的元件，明确电流表和哪部分用电器串联，就能快速得到正确结论。
【难度系数】
0.7
要判断电流表的测量对象，我们可以用电流流向法梳理电路路径：首先从电源正极出发，顺着导线依次追踪电流的走向，经过开关后电流会分成两条独立的支路，我们分别看两条支路是否经过电流表：第一条支路的电流直接经过L1回到电源负极，全程不经过电流表；第二条支路的电流先经过L2，之后才流经电流表，最终回到电源负极。根据电流表串联在被测电路中的规则，就能判断出电流表和L2串联，测量的是L2的电流。
【解析】
使用电流流向法分析该实物电路：
1. 电流从电源正极流出，经过开关后分为两条独立支路：
支路1：电流直接通过灯泡L1，回到电源负极，该支路没有接入电流表；
支路2：电流先通过灯泡L2，再流经电流表，最终回到电源负极，电流表与L2串联。
2. 电流表的使用要求是串联在被测电路中，因此该电流表测量的是通过灯L2的电流，对应选项B。
【答案】B
【知识点】电流表的使用，并联电路电流路径
【点评】
本题容易被实物图的导线排布干扰，易错选A或者C，核心解题技巧就是用电流流向法逐段排查电流经过的元件，明确电流表和哪部分用电器串联，就能快速得到正确结论。
【难度系数】
0.7
10. 如图所示的电路中,灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$是
并
联的,电流表$\mathrm{A}_{1}$测通过灯$\mathrm{L}_{2}$
的电流,电流表$\mathrm{A}_{2}$测的是通过干路
的电流.答案
10. 并 $\mathrm{L}_{2}$ 干路
解析
【分析】
我们可以用电流路径法逐步分析电路：首先从电源正极出发，沿着导线梳理电流的走向，电流从正极流出后，在左侧节点分成两条互不干扰的独立路径，第一条路径经过灯泡L1，第二条路径经过电流表A1、灯泡L2，两条路径的电流最终在中间节点汇合，共同经过电流表A2、开关回到电源负极。根据并联电路“电流有多条独立路径”的特点，就能判断两灯的连接方式；再结合电流表“与被测对象串联”的使用规则，就能分别确定两个电流表的测量对象。
【解析】
1. 判断连接方式：梳理电流走向可知，电流从电源正极流出后存在两条独立的流通路径，分别经过L1、L2，因此灯L1、L2是并联关系。
2. 判断A1的测量对象：电流表A1和灯泡L2串联在同一条支路上，没有经过其他用电器，因此A1测量通过灯L2的电流。
3. 判断A2的测量对象：电流表A2接在两条支路电流汇合后的公共流通路径上，属于干路位置，因此A2测量的是干路的总电流。
【答案】
并；$\mathrm{L}_{2}$；干路
【知识点】
并联电路识别；电流表使用规则；电流路径法分析电路
【点评】
本题是电路识别的基础题型，核心考查学生对并联电路特点、电流表测量规则的掌握，只要顺着导线完整梳理电流的所有路径，就可以准确判断连接方式和电流表的测量对象，不容易出现错误。
【难度系数】
0.8
我们可以用电流路径法逐步分析电路：首先从电源正极出发，沿着导线梳理电流的走向，电流从正极流出后，在左侧节点分成两条互不干扰的独立路径，第一条路径经过灯泡L1，第二条路径经过电流表A1、灯泡L2，两条路径的电流最终在中间节点汇合，共同经过电流表A2、开关回到电源负极。根据并联电路“电流有多条独立路径”的特点，就能判断两灯的连接方式；再结合电流表“与被测对象串联”的使用规则，就能分别确定两个电流表的测量对象。
【解析】
1. 判断连接方式：梳理电流走向可知，电流从电源正极流出后存在两条独立的流通路径，分别经过L1、L2，因此灯L1、L2是并联关系。
2. 判断A1的测量对象：电流表A1和灯泡L2串联在同一条支路上，没有经过其他用电器，因此A1测量通过灯L2的电流。
3. 判断A2的测量对象：电流表A2接在两条支路电流汇合后的公共流通路径上，属于干路位置，因此A2测量的是干路的总电流。
【答案】
并；$\mathrm{L}_{2}$；干路
【知识点】
并联电路识别；电流表使用规则；电流路径法分析电路
【点评】
本题是电路识别的基础题型，核心考查学生对并联电路特点、电流表测量规则的掌握，只要顺着导线完整梳理电流的所有路径，就可以准确判断连接方式和电流表的测量对象，不容易出现错误。
【难度系数】
0.8

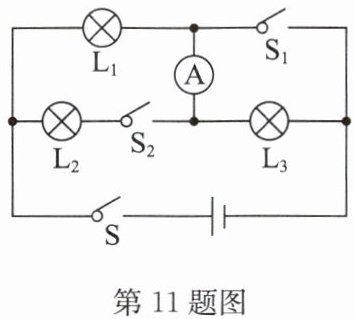

11. 如图所示的电路中,当开关S闭合,$\mathrm{S}_{1}$、$\mathrm{S}_{2}$断开时,灯泡
$\mathrm{L}_{1}$、$\mathrm{L}_{3}$
串联;当开关$\mathrm{S}$、$\mathrm{S}_{1}$、$\mathrm{S}_{2}$均闭合时(将电流表正负接线柱对调),灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$
并联,此时电流表测的是通过灯泡$\mathrm{L}_{2}$
的电流.答案
11. $\mathrm{L}_{1}$、$\mathrm{L}_{3}$ $\mathrm{L}_{1}$、$\mathrm{L}_{2}$ $\mathrm{L}_{2}$
解析
【分析】
我们可以分两种开关状态逐步梳理电流路径来解题：第一种状态是S闭合，S₁、S₂断开，此时先排查不通的支路：S₂断开导致L₂所在支路断路，S₁断开导致S₁所在支路不通，电流只能沿着唯一的路径流动，只有依次经过的两个灯泡接入电路，属于串联；第二种状态是三个开关全部闭合，此时先观察导线的连接，会发现L₃的两端被导线直接连通，L₃被短路，之后电流从电源正极流出后分成两条独立的支路，分别经过两个灯泡回到负极，属于并联，再看电流表串联在哪条支路中，就能判断它测量的是哪个灯泡的电流。
【解析】
1. 当开关S闭合，S₁、S₂断开时：
电流的唯一完整路径为：电源正极→L₃→电流表→L₁→开关S→电源负极，电流没有其他分支，L₂因S₂断开未接入电路，因此灯泡L₁、L₃串联。
2. 当开关S、S₁、S₂均闭合时：
S₁闭合后，L₃的两端被导线直接连通，L₃被短路，无电流通过L₃；此时电流从电源正极流出后分为两条独立支路：
支路1：电源正极→S₁→L₁→S→电源负极
支路2：电源正极→电流表→S₂→L₂→S→电源负极
因此灯泡L₁、L₂并联，电流表串联在L₂所在的支路中，测量通过L₂的电流。
【答案】
$\mathrm{L}_{1}$、$\mathrm{L}_{3}$；$\mathrm{L}_{1}$、$\mathrm{L}_{2}$；$\mathrm{L}_{2}$
【知识点】
串并联电路识别，电流表的测量对象判断，用电器短路
【点评】
本题是电路动态识别的经典基础题，核心考点是根据开关通断判断电流走向，容易出错的点是忽略S₁闭合后L₃被短路的情况，误将L₃计入并联的灯泡中，解题时可以通过描出所有电流路径的方法，避免漏判、错判接入电路的用电器。
【难度系数】
0.6
我们可以分两种开关状态逐步梳理电流路径来解题：第一种状态是S闭合，S₁、S₂断开，此时先排查不通的支路：S₂断开导致L₂所在支路断路，S₁断开导致S₁所在支路不通，电流只能沿着唯一的路径流动，只有依次经过的两个灯泡接入电路，属于串联；第二种状态是三个开关全部闭合，此时先观察导线的连接，会发现L₃的两端被导线直接连通，L₃被短路，之后电流从电源正极流出后分成两条独立的支路，分别经过两个灯泡回到负极，属于并联，再看电流表串联在哪条支路中，就能判断它测量的是哪个灯泡的电流。
【解析】
1. 当开关S闭合，S₁、S₂断开时：
电流的唯一完整路径为：电源正极→L₃→电流表→L₁→开关S→电源负极，电流没有其他分支，L₂因S₂断开未接入电路，因此灯泡L₁、L₃串联。
2. 当开关S、S₁、S₂均闭合时：
S₁闭合后，L₃的两端被导线直接连通，L₃被短路，无电流通过L₃；此时电流从电源正极流出后分为两条独立支路：
支路1：电源正极→S₁→L₁→S→电源负极
支路2：电源正极→电流表→S₂→L₂→S→电源负极
因此灯泡L₁、L₂并联，电流表串联在L₂所在的支路中，测量通过L₂的电流。
【答案】
$\mathrm{L}_{1}$、$\mathrm{L}_{3}$；$\mathrm{L}_{1}$、$\mathrm{L}_{2}$；$\mathrm{L}_{2}$
【知识点】
串并联电路识别，电流表的测量对象判断，用电器短路
【点评】
本题是电路动态识别的经典基础题，核心考点是根据开关通断判断电流走向，容易出错的点是忽略S₁闭合后L₃被短路的情况，误将L₃计入并联的灯泡中，解题时可以通过描出所有电流路径的方法，避免漏判、错判接入电路的用电器。
【难度系数】
0.6

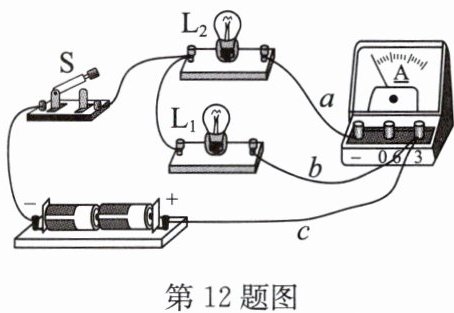

12. 如图所示是用电流表测量电流的实物连接图，请按要求回答下列问题：
(1)图中电流表测量的是通过灯泡
(2)如果要用电流表测通过$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的总电流，且只允许移动一根导线，应将导线
(1)图中电流表测量的是通过灯泡
$\mathrm{L}_{2}$
的电流.(2)如果要用电流表测通过$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的总电流，且只允许移动一根导线，应将导线
$b$
（填“$a$”“$b$”或“$c$”）的右端连接在电流表的$-$
（填“$-$”“$0.6$”或“$3$”）接线柱上.答案
12. (1)$\mathrm{L}_{2}$ (2)$b$ $-$
解析
【分析】
解题时首先要明确电流表的使用规则：电流表必须和被测用电器串联，电流从正接线柱流入、负接线柱流出。
第(1)问，我们沿着电流从电源正极出发的走向梳理所有支路：电流从电源正极流出后到达电流表的正接线柱，之后分为两条路径，一条路径的电流直接通过导线b流向L₁，不经过电流表；另一条路径的电流从电流表正接线柱流入，经过电流表后从负接线柱流出，通过导线a流向L₂，之后两条路径的电流汇合经过开关回到电源负极，因此电流表只和L₂串联，测量的是L₂的电流。
第(2)问，要测量L₁和L₂的总电流，需要让电流表接在干路，保证两个灯泡的所有电流都经过电流表，同时满足电流表正进负出的要求。只移动一根导线的前提下，将原本接在电流表正接线柱上的导线b的右端，改接到电流表的负接线柱上，此时电流从电源正极流出后先全部流入电流表的正接线柱，从电流表负接线柱流出后再分为两条支路分别流向L₁和L₂，电流表就处于干路，测量两个灯泡的总电流。
【解析】
(1) 梳理完整电流路径后可以发现，电流表仅与灯泡L₂串联接入电路，因此电流表测量的是通过L₂的电流。
(2) 要测L₁和L₂的总电流，需将电流表接入干路，仅移动一根导线时，将导线b的右端从电流表的0.6正接线柱改接到电流表的负接线柱上，即可满足要求，此时电流表串联在干路，测量总电流，且符合电流表正进负出的使用规则，不会出现接线错误。
【答案】
(1)$\mathrm{L}_{2}$ (2)$b$ $-$
【知识点】
电流表的使用，并联电路电流路径
【点评】
本题重点考察实物电路中电流表测量对象的判断和电路改接，易错点是梳理电流路径时误判电流表的串联对象，改接导线时容易忽略电流表正负接线柱的接线规则，解题时沿着电流走向逐段分析路径就能避免出错。
【难度系数】
0.6
解题时首先要明确电流表的使用规则：电流表必须和被测用电器串联，电流从正接线柱流入、负接线柱流出。
第(1)问，我们沿着电流从电源正极出发的走向梳理所有支路：电流从电源正极流出后到达电流表的正接线柱，之后分为两条路径，一条路径的电流直接通过导线b流向L₁，不经过电流表；另一条路径的电流从电流表正接线柱流入，经过电流表后从负接线柱流出，通过导线a流向L₂，之后两条路径的电流汇合经过开关回到电源负极，因此电流表只和L₂串联，测量的是L₂的电流。
第(2)问，要测量L₁和L₂的总电流，需要让电流表接在干路，保证两个灯泡的所有电流都经过电流表，同时满足电流表正进负出的要求。只移动一根导线的前提下，将原本接在电流表正接线柱上的导线b的右端，改接到电流表的负接线柱上，此时电流从电源正极流出后先全部流入电流表的正接线柱，从电流表负接线柱流出后再分为两条支路分别流向L₁和L₂，电流表就处于干路，测量两个灯泡的总电流。
【解析】
(1) 梳理完整电流路径后可以发现，电流表仅与灯泡L₂串联接入电路，因此电流表测量的是通过L₂的电流。
(2) 要测L₁和L₂的总电流，需将电流表接入干路，仅移动一根导线时，将导线b的右端从电流表的0.6正接线柱改接到电流表的负接线柱上，即可满足要求，此时电流表串联在干路，测量总电流，且符合电流表正进负出的使用规则，不会出现接线错误。
【答案】
(1)$\mathrm{L}_{2}$ (2)$b$ $-$
【知识点】
电流表的使用，并联电路电流路径
【点评】
本题重点考察实物电路中电流表测量对象的判断和电路改接，易错点是梳理电流路径时误判电流表的串联对象，改接导线时容易忽略电流表正负接线柱的接线规则，解题时沿着电流走向逐段分析路径就能避免出错。
【难度系数】
0.6
13. 如图所示，$M$、$N$ 表示一只电流表的两个接线柱，$a$、$b$、$c$、$d$ 表示电路中的四个连接点，若想用此电流表测量通过小灯泡的电流，则以下连接正确的是（
A.$M$ 接 $a$，$N$ 接 $b$
B.$M$ 接 $d$，$N$ 接 $a$
C.$M$ 接 $c$，$N$ 接 $d$
D.$M$ 接 $d$，$N$ 接 $c$
C
）A.$M$ 接 $a$，$N$ 接 $b$
B.$M$ 接 $d$，$N$ 接 $a$
C.$M$ 接 $c$，$N$ 接 $d$
D.$M$ 接 $d$，$N$ 接 $c$
答案
13. C
解析
【分析】
要解决这道题，首先要牢记电流表的核心使用规则：第一，电流表必须串联在被测电路中，不能并联在用电器两端，否则会短路用电器；第二，电流必须从电流表的正接线柱流入，从负接线柱流出，否则指针会反向偏转，无法正常测量；第三，不能不经过用电器直接把电流表接在电源两端，否则会造成电源短路。我们的目标是测量小灯泡的电流，因此需要把电流表串联进包含小灯泡的完整电路中，同时满足电流“正进负出”的要求，再逐个核对选项的接法是否符合规则，就能得到正确答案。
【解析】
解：已知电流表的M端为正接线柱、N端为负接线柱，结合电路结构逐一分析选项：
1. 选项A：M接a，N接b，此时电流表并联在小灯泡两端，直接将小灯泡短路，无法测量灯泡的电流，接法错误。
2. 选项B：M接d，N接a，此时电流表直接绕过小灯泡接在电源两端，造成电源短路，会烧坏电流表和电源，接法错误。
3. 选项C：M接c，N接d，电流表串联在电路中，完整电流路径为：电源正极→小灯泡→c→电流表正接线柱M→电流表负接线柱N→d→开关S→电源负极，既满足串联要求，也满足电流“正进负出”的规则，可以正确测量小灯泡的电流，接法正确。
4. 选项D：M接d，N接c，电流从电流表的负接线柱N流入、正接线柱M流出，正负接线柱接反，指针反向偏转，无法正常测量，接法错误。
综上，正确接法是选项C。
【答案】C
【知识点】
电流表的使用，串联电路
【点评】
本题是电流表基础使用的典型考题，易错点集中在两个方面：一是容易忽略电流表必须串联的要求，误选并联的接法；二是容易搞反电流“正进负出”的接线规则。解题时先明确电流表的使用规范，再逐一梳理每个选项的电流路径，就能快速排除错误选项。
【难度系数】
0.7
要解决这道题，首先要牢记电流表的核心使用规则：第一，电流表必须串联在被测电路中，不能并联在用电器两端，否则会短路用电器；第二，电流必须从电流表的正接线柱流入，从负接线柱流出，否则指针会反向偏转，无法正常测量；第三，不能不经过用电器直接把电流表接在电源两端，否则会造成电源短路。我们的目标是测量小灯泡的电流，因此需要把电流表串联进包含小灯泡的完整电路中，同时满足电流“正进负出”的要求，再逐个核对选项的接法是否符合规则，就能得到正确答案。
【解析】
解：已知电流表的M端为正接线柱、N端为负接线柱，结合电路结构逐一分析选项：
1. 选项A：M接a，N接b，此时电流表并联在小灯泡两端，直接将小灯泡短路，无法测量灯泡的电流，接法错误。
2. 选项B：M接d，N接a，此时电流表直接绕过小灯泡接在电源两端，造成电源短路，会烧坏电流表和电源，接法错误。
3. 选项C：M接c，N接d，电流表串联在电路中，完整电流路径为：电源正极→小灯泡→c→电流表正接线柱M→电流表负接线柱N→d→开关S→电源负极，既满足串联要求，也满足电流“正进负出”的规则，可以正确测量小灯泡的电流，接法正确。
4. 选项D：M接d，N接c，电流从电流表的负接线柱N流入、正接线柱M流出，正负接线柱接反，指针反向偏转，无法正常测量，接法错误。
综上，正确接法是选项C。
【答案】C
【知识点】
电流表的使用，串联电路
【点评】
本题是电流表基础使用的典型考题，易错点集中在两个方面：一是容易忽略电流表必须串联的要求，误选并联的接法；二是容易搞反电流“正进负出”的接线规则。解题时先明确电流表的使用规范，再逐一梳理每个选项的电流路径，就能快速排除错误选项。
【难度系数】
0.7
