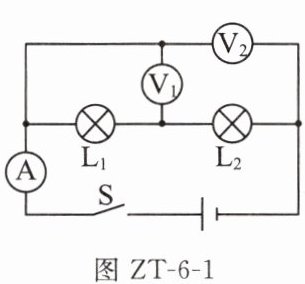

1. 如图ZT-6-1所示电路中，灯泡$\mathrm{L}_1$和$\mathrm{L}_2$是
串联
（选填“串联”或“并联”）连接的，开关S闭合时，电流表的示数是0.2 A，电压表$\mathrm{V}_1$和$\mathrm{V}_2$的示数分别为1.2 V和2.8 V，则通过$\mathrm{L}_1$的电流是0.2
A，$\mathrm{L}_2$两端的电压是1.6
V。 答案
1. 串联 0.2 1.6
解析
【分析】
要判断灯泡连接方式，需看电流路径：电流从电源正极出发，仅沿一条路径经过L₁、L₂、开关、电流表回到负极，故为串联。串联电路电流处处相等，电流表测电路电流，因此通过L₁的电流等于电流表示数；串联电路总电压等于各用电器两端电压之和，结合电压表测量对象，可计算L₂两端电压。
【解析】
1. 判断连接方式：电路中电流只有一条路径，因此L₁和L₂是串联连接。
2. 计算通过L₁的电流：串联电路电流处处相等，电流表测电路电流为0.2A，故通过L₁的电流是0.2A。
3. 计算L₂两端电压：电压表V₁测L₁两端电压（1.2V），V₂测电源总电压（2.8V），根据串联电路电压规律U=U₁+U₂，得L₂两端电压U₂=U - U₁=2.8V -1.2V=1.6V。
【答案】
串联；0.2；1.6
【知识点】
串联电路电流规律、串联电路电压规律、电路连接方式判断
【点评】
本题考查串联电路的基本规律，属于基础题型，需掌握串联电路电流、电压的特点，难度较低。
【难度系数】
0.8
要判断灯泡连接方式，需看电流路径：电流从电源正极出发，仅沿一条路径经过L₁、L₂、开关、电流表回到负极，故为串联。串联电路电流处处相等，电流表测电路电流，因此通过L₁的电流等于电流表示数；串联电路总电压等于各用电器两端电压之和，结合电压表测量对象，可计算L₂两端电压。
【解析】
1. 判断连接方式：电路中电流只有一条路径，因此L₁和L₂是串联连接。
2. 计算通过L₁的电流：串联电路电流处处相等，电流表测电路电流为0.2A，故通过L₁的电流是0.2A。
3. 计算L₂两端电压：电压表V₁测L₁两端电压（1.2V），V₂测电源总电压（2.8V），根据串联电路电压规律U=U₁+U₂，得L₂两端电压U₂=U - U₁=2.8V -1.2V=1.6V。
【答案】
串联；0.2；1.6
【知识点】
串联电路电流规律、串联电路电压规律、电路连接方式判断
【点评】
本题考查串联电路的基本规律，属于基础题型，需掌握串联电路电流、电压的特点，难度较低。
【难度系数】
0.8
2. (2024 呼和浩特新城区开学)如图 ZT-6-2 所示的电路中，电压表的示数为 6 V。流过 $\mathrm{L}_1$ 和 $\mathrm{L}_2$ 的电流分别为 0.4 A 和 0.5 A，则电源电压为
6
V，电流表 $\mathrm{A}_1$ 的示数为 0.5
A，电流表 $\mathrm{A}_2$ 的示数为 0.9
A。答案
2. 6 0.5 0.9
解析
【分析】首先判断电路连接方式：由流过$\mathrm{L}_1$和$\mathrm{L}_2$的电流不同，可知$\mathrm{L}_1$与$\mathrm{L}_2$为并联电路。接着明确电表测量对象：电压表并联在电源两端，测电源电压；电流表$\mathrm{A}_1$与$\mathrm{L}_2$串联，测$\mathrm{L}_2$支路电流；电流表$\mathrm{A}_2$在干路，测总电流。最后利用并联电路的电压、电流规律计算各物理量。
【解析】解：由电路可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电压表测电源电压，根据并联电路电压规律，各支路电压等于电源电压，因此电源电压$U=6\ \mathrm{V}$；电流表$\mathrm{A}_1$测$\mathrm{L}_2$支路的电流，故$\mathrm{A}_1$的示数等于$\mathrm{L}_2$的电流，即$0.5\ \mathrm{A}$；电流表$\mathrm{A}_2$测干路电流，根据并联电路电流规律，干路电流等于各支路电流之和，所以$\mathrm{A}_2$的示数$I=I_1+I_2=0.4\ \mathrm{A}+0.5\ \mathrm{A}=0.9\ \mathrm{A}$。
【答案】6；0.5；0.9
【知识点】并联电路电压规律；并联电路电流规律
【点评】本题考查并联电路的基本电流、电压规律，属于基础题型，明确电路连接方式和电表测量对象，结合规律即可快速求解。
【难度系数】0.8
【解析】解：由电路可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电压表测电源电压，根据并联电路电压规律，各支路电压等于电源电压，因此电源电压$U=6\ \mathrm{V}$；电流表$\mathrm{A}_1$测$\mathrm{L}_2$支路的电流，故$\mathrm{A}_1$的示数等于$\mathrm{L}_2$的电流，即$0.5\ \mathrm{A}$；电流表$\mathrm{A}_2$测干路电流，根据并联电路电流规律，干路电流等于各支路电流之和，所以$\mathrm{A}_2$的示数$I=I_1+I_2=0.4\ \mathrm{A}+0.5\ \mathrm{A}=0.9\ \mathrm{A}$。
【答案】6；0.5；0.9
【知识点】并联电路电压规律；并联电路电流规律
【点评】本题考查并联电路的基本电流、电压规律，属于基础题型，明确电路连接方式和电表测量对象，结合规律即可快速求解。
【难度系数】0.8

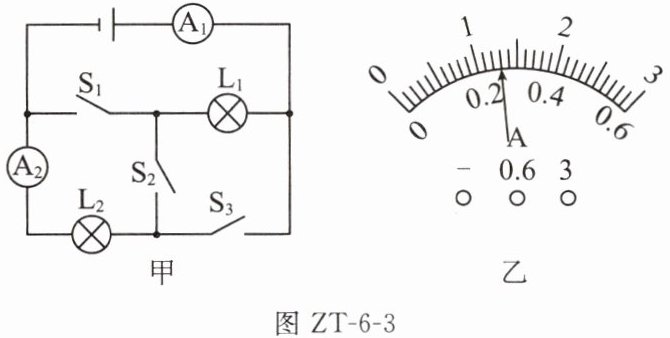

3.（2025南通海安期中）如图ZT-6-3甲所示，电源由两节新干电池串联组成。要使灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联，则只需闭合开关
图ZT-6-3
S₂
。若只闭合开关$\mathrm{S}_1$、$\mathrm{S}_3$时，两灯泡均发光，电流表$\mathrm{A}_1$、$\mathrm{A}_2$的指针偏转情况均如图乙所示，则电流表$\mathrm{A}_1$的示数为1.3
A，通过灯泡$\mathrm{L}_1$的电流为1.04
A，灯泡$\mathrm{L}_2$两端的电压为3
V。图ZT-6-3
答案
3. S₂ 1.3 1.04 3
解析
【分析】
要使灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联，需让电流只有一条路径，依次经过两灯，据此判断开关状态；当闭合$\mathrm{S}_1$、$\mathrm{S}_3$时，两灯并联，需结合并联电路电流规律、电流表量程特点读数计算，再根据电源电压和并联电路电压规律求$\mathrm{L}_2$两端电压。
【解析】
1. 串联开关判断：仅闭合$\mathrm{S}_2$时，电流路径为：电源正极$\to \mathrm{A}_1 \to \mathrm{L}_1 \to \mathrm{S}_2 \to \mathrm{L}_2 \to \mathrm{A}_2 \to$电源负极，电流依次经过$\mathrm{L}_1$、$\mathrm{L}_2$，形成串联，故需闭合开关$\mathrm{S}_2$。
2. 并联时电流计算：闭合$\mathrm{S}_1$、$\mathrm{S}_3$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联，$\mathrm{A}_1$测干路电流，$\mathrm{A}_2$测$\mathrm{L}_2$支路电流。并联电路干路电流大于支路电流，两表指针偏转相同，说明$\mathrm{A}_1$用$0∼3\mathrm{A}$量程，分度值$0.1\mathrm{A}$，读数为$1.3\mathrm{A}$；$\mathrm{A}_2$用$0∼0.6\mathrm{A}$量程，分度值$0.02\mathrm{A}$，读数为$0.26\mathrm{A}$。根据并联电路电流规律，通过$\mathrm{L}_1$的电流$I_1=I - I_2=1.3\mathrm{A}-0.26\mathrm{A}=1.04\mathrm{A}$。
3. 电压计算：两节新干电池总电压$U=1.5\mathrm{V}×2=3\mathrm{V}$，并联电路各支路电压等于电源电压，故$\mathrm{L}_2$两端电压为$3\mathrm{V}$。
【答案】
$\mathrm{S}_2$；$1.3$；$1.04$；$3$
【知识点】
串联电路判断、并联电路电流规律、电流表读数、电压规律
【点评】
本题综合考查串并联电路的识别、电流表读数及电路规律的应用，关键是明确开关不同状态下的电路连接方式，注意电流表量程的区分。
【难度系数】
0.5
要使灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联，需让电流只有一条路径，依次经过两灯，据此判断开关状态；当闭合$\mathrm{S}_1$、$\mathrm{S}_3$时，两灯并联，需结合并联电路电流规律、电流表量程特点读数计算，再根据电源电压和并联电路电压规律求$\mathrm{L}_2$两端电压。
【解析】
1. 串联开关判断：仅闭合$\mathrm{S}_2$时，电流路径为：电源正极$\to \mathrm{A}_1 \to \mathrm{L}_1 \to \mathrm{S}_2 \to \mathrm{L}_2 \to \mathrm{A}_2 \to$电源负极，电流依次经过$\mathrm{L}_1$、$\mathrm{L}_2$，形成串联，故需闭合开关$\mathrm{S}_2$。
2. 并联时电流计算：闭合$\mathrm{S}_1$、$\mathrm{S}_3$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联，$\mathrm{A}_1$测干路电流，$\mathrm{A}_2$测$\mathrm{L}_2$支路电流。并联电路干路电流大于支路电流，两表指针偏转相同，说明$\mathrm{A}_1$用$0∼3\mathrm{A}$量程，分度值$0.1\mathrm{A}$，读数为$1.3\mathrm{A}$；$\mathrm{A}_2$用$0∼0.6\mathrm{A}$量程，分度值$0.02\mathrm{A}$，读数为$0.26\mathrm{A}$。根据并联电路电流规律，通过$\mathrm{L}_1$的电流$I_1=I - I_2=1.3\mathrm{A}-0.26\mathrm{A}=1.04\mathrm{A}$。
3. 电压计算：两节新干电池总电压$U=1.5\mathrm{V}×2=3\mathrm{V}$，并联电路各支路电压等于电源电压，故$\mathrm{L}_2$两端电压为$3\mathrm{V}$。
【答案】
$\mathrm{S}_2$；$1.3$；$1.04$；$3$
【知识点】
串联电路判断、并联电路电流规律、电流表读数、电压规律
【点评】
本题综合考查串并联电路的识别、电流表读数及电路规律的应用，关键是明确开关不同状态下的电路连接方式，注意电流表量程的区分。
【难度系数】
0.5
4. 如图ZT-6-4所示电路中，电源电压为5 V。闭合开关S₁、断开S₂时，电压表的示数是
示数是0.3 A，电压表的示数为
0
V；当同时闭合S₁、S₂时，电流表的示数是0.3 A，电压表的示数为
5
V，通过$R_1$的电流是0.3
A，$R_2$两端的电压是5
V。答案
4. 0 5 0.3 5
解析
【分析】
要解答本题，需分两种开关状态分析电路：①闭合S₁、断开S₂时，电流表相当于导线，会短路R₂，电压表测短路部分的电压；②同时闭合S₁、S₂时，R₁与R₂并联，电压表测电源电压，电流表测支路电流，结合并联电路电压规律分析各物理量。
【解析】
1. 闭合S₁、断开S₂时：
电流表电阻可忽略，相当于导线，将R₂短路，电压表并联在被短路的R₂两端，因此电压表示数为0V；
2. 同时闭合S₁、S₂时：
R₁与R₂并联，电源电压为5V，电压表测电源两端电压，故电压表示数为5V；
电流表测通过R₂的电流，示数为0.3A；
并联电路中各支路电压等于电源电压，因此R₁两端电压为5V，R₂两端电压也为5V；题目给定电流表的示数为0.3A，对应通过R₁的电流为0.3A。
【答案】
0；5；0.3；5
【知识点】
并联电路电压规律；电路短路；电流表使用
【点评】
本题为电路基础题，核心是分开关状态判断电路连接方式，理解电流表、电压表的作用，结合并联电路规律解题，需注意短路的分析。
【难度系数】
0.5
要解答本题，需分两种开关状态分析电路：①闭合S₁、断开S₂时，电流表相当于导线，会短路R₂，电压表测短路部分的电压；②同时闭合S₁、S₂时，R₁与R₂并联，电压表测电源电压，电流表测支路电流，结合并联电路电压规律分析各物理量。
【解析】
1. 闭合S₁、断开S₂时：
电流表电阻可忽略，相当于导线，将R₂短路，电压表并联在被短路的R₂两端，因此电压表示数为0V；
2. 同时闭合S₁、S₂时：
R₁与R₂并联，电源电压为5V，电压表测电源两端电压，故电压表示数为5V；
电流表测通过R₂的电流，示数为0.3A；
并联电路中各支路电压等于电源电压，因此R₁两端电压为5V，R₂两端电压也为5V；题目给定电流表的示数为0.3A，对应通过R₁的电流为0.3A。
【答案】
0；5；0.3；5
【知识点】
并联电路电压规律；电路短路；电流表使用
【点评】
本题为电路基础题，核心是分开关状态判断电路连接方式，理解电流表、电压表的作用，结合并联电路规律解题，需注意短路的分析。
【难度系数】
0.5
5. 如图 ZT-6-5 所示的电路，电源电压不变，闭合开关 S，电流表$ A_1$、$A_2 $的示数分别为 0.2 A 和 0.5 A，电压表的示数为 3.0 V。下列说法不正确的是（
A.电压表能测量出$ L_1 $两端的电压
B.通过$ L_1 $的电流为 0.2 A
C.通过$ L_2 $的电流为 0.5 A
D.电源电压为 3.0 V
C
）A.电压表能测量出$ L_1 $两端的电压
B.通过$ L_1 $的电流为 0.2 A
C.通过$ L_2 $的电流为 0.5 A
D.电源电压为 3.0 V
答案
5. C
解析
【分析】首先分析电路连接：L₁与L₂并联。电流表A₂在干路，测量电路总电流；电流表A₁与L₁串联，测量L₁支路的电流；电压表并联在电源两端，测量电源电压（并联电路各支路电压等于电源电压，因此也等于L₁、L₂两端的电压）。根据并联电路电流规律：干路电流等于各支路电流之和，可计算L₂的电流；结合电压规律判断各选项。
【解析】闭合开关后，L₁、L₂并联。A₂测干路电流，示数0.5A，即总电流I=0.5A；A₁测L₁的电流，示数0.2A，即I₁=0.2A；电压表测电源电压，示数3V，故电源电压U=3V，并联电路中各支路电压等于电源电压，因此L₁、L₂两端电压均为3V。
对选项逐一分析：
A选项：电压表并联在电源两端，并联电路中电源电压等于各支路电压，所以电压表能测量L₁两端的电压，该说法正确。
B选项：A₁测L₁的电流，示数0.2A，故通过L₁的电流为0.2A，该说法正确。
C选项：根据并联电路电流规律，干路电流I=I₁+I₂，因此通过L₂的电流I₂=I-I₁=0.5A-0.2A=0.3A，不是0.5A，该说法错误。
D选项：电压表测电源电压，示数3.0V，故电源电压为3.0V，该说法正确。
综上，不正确的是C选项。
【答案】C
【知识点】并联电路电流规律、并联电路电压规律、电表的测量对象判断
【点评】本题考查并联电路的电流、电压特点，核心是正确判断电流表和电压表的测量对象，属于基础电路分析题，需掌握并联电路的基本规律。
【难度系数】0.3
【解析】闭合开关后，L₁、L₂并联。A₂测干路电流，示数0.5A，即总电流I=0.5A；A₁测L₁的电流，示数0.2A，即I₁=0.2A；电压表测电源电压，示数3V，故电源电压U=3V，并联电路中各支路电压等于电源电压，因此L₁、L₂两端电压均为3V。
对选项逐一分析：
A选项：电压表并联在电源两端，并联电路中电源电压等于各支路电压，所以电压表能测量L₁两端的电压，该说法正确。
B选项：A₁测L₁的电流，示数0.2A，故通过L₁的电流为0.2A，该说法正确。
C选项：根据并联电路电流规律，干路电流I=I₁+I₂，因此通过L₂的电流I₂=I-I₁=0.5A-0.2A=0.3A，不是0.5A，该说法错误。
D选项：电压表测电源电压，示数3.0V，故电源电压为3.0V，该说法正确。
综上，不正确的是C选项。
【答案】C
【知识点】并联电路电流规律、并联电路电压规律、电表的测量对象判断
【点评】本题考查并联电路的电流、电压特点，核心是正确判断电流表和电压表的测量对象，属于基础电路分析题，需掌握并联电路的基本规律。
【难度系数】0.3

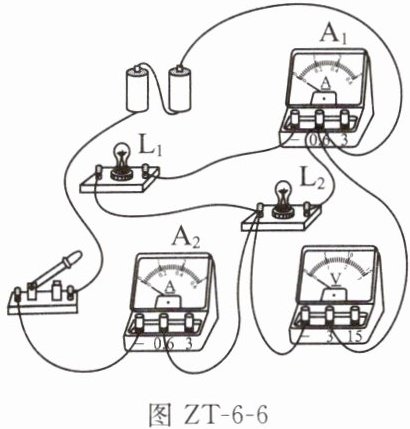

6. (2024武汉二模)如图ZT-6-6所示是小宁连接的电路，电源电压保持不变。闭合开关后，发现两灯都发光，电流表A₁的示数为0.28 A，电流表A₂的示数为0.6 A，电压表示数为3 V。关于该电路的说法正确的是 (
图ZT-6-6
A.电源电压为6 V
B.通过灯L₂的电流为0.32 A
C.若拧下灯L₂，灯L₁仍可以发光，电流表A₂的示数变大
D.若用导线连接L₂两端，两灯均不亮，所有电表的示数均为零
B
)图ZT-6-6
A.电源电压为6 V
B.通过灯L₂的电流为0.32 A
C.若拧下灯L₂，灯L₁仍可以发光，电流表A₂的示数变大
D.若用导线连接L₂两端，两灯均不亮，所有电表的示数均为零
答案
6. B
解析
【分析】首先分析实物电路，明确电路为并联电路：电流从电源正极流出，经电流表A₁后分为两条支路，一条经灯泡L₁，另一条经灯泡L₂，汇合后经电流表A₂、开关回到电源负极，因此L₁与L₂并联；电流表A₁测L₁支路的电流，电流表A₂测干路电流，电压表并联在电源两端，测电源电压。再结合并联电路的电流、电压规律，逐一分析选项。
【解析】由电路分析可知：
1. 并联电路中，干路电流等于各支路电流之和，即$ I = I_1 + I_2 $；并联电路各支路电压等于电源电压，即$ U = U_1 = U_2 $。
2. 已知电流表A₁示数（L₁支路电流）$ I_1 = 0.28\ \mathrm{A} $，电流表A₂示数（干路电流）$ I = 0.6\ \mathrm{A} $，电压表示数（电源电压）$ U = 3\ \mathrm{V} $。
3. 对选项逐一分析：
A选项：电源电压等于电压表示数，为3V，不是6V，错误。
B选项：通过灯L₂的电流$ I_2 = I - I_1 = 0.6\ \mathrm{A} - 0.28\ \mathrm{A} = 0.32\ \mathrm{A} $，正确。
C选项：拧下灯L₂，L₂支路断开，干路电流变小，电流表A₂的示数变小，错误。
D选项：用导线连接L₂两端，会造成电源短路，电流表A₂会有极大电流（可能烧坏），电压表被短路无示数，并非所有电表示数均为零，错误。
【答案】B
【知识点】并联电路电流规律、并联电路电压规律、电流表与电压表的使用
【点评】本题考查并联电路的电流、电压特点，关键是正确分析电路结构，明确各电表的测量对象，结合规律进行判断，属于基础题型。
【难度系数】0.6
【解析】由电路分析可知：
1. 并联电路中，干路电流等于各支路电流之和，即$ I = I_1 + I_2 $；并联电路各支路电压等于电源电压，即$ U = U_1 = U_2 $。
2. 已知电流表A₁示数（L₁支路电流）$ I_1 = 0.28\ \mathrm{A} $，电流表A₂示数（干路电流）$ I = 0.6\ \mathrm{A} $，电压表示数（电源电压）$ U = 3\ \mathrm{V} $。
3. 对选项逐一分析：
A选项：电源电压等于电压表示数，为3V，不是6V，错误。
B选项：通过灯L₂的电流$ I_2 = I - I_1 = 0.6\ \mathrm{A} - 0.28\ \mathrm{A} = 0.32\ \mathrm{A} $，正确。
C选项：拧下灯L₂，L₂支路断开，干路电流变小，电流表A₂的示数变小，错误。
D选项：用导线连接L₂两端，会造成电源短路，电流表A₂会有极大电流（可能烧坏），电压表被短路无示数，并非所有电表示数均为零，错误。
【答案】B
【知识点】并联电路电流规律、并联电路电压规律、电流表与电压表的使用
【点评】本题考查并联电路的电流、电压特点，关键是正确分析电路结构，明确各电表的测量对象，结合规律进行判断，属于基础题型。
【难度系数】0.6

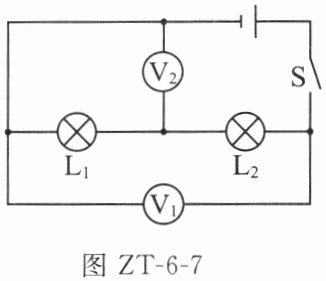

7. 如图ZT-6-7所示，闭合开关S，电压表V₁的示数为6 V，电压表V₂的示数为3.6 V。则下列说法中不正确的是（
A.电源电压为6 V
B.L₂两端电压为2.4 V
C.将电压表都换成电流表，则L₁与L₂并联
D.将电压表V₂换成电流表，则L₁不发光，L₂发光
C
）A.电源电压为6 V
B.L₂两端电压为2.4 V
C.将电压表都换成电流表，则L₁与L₂并联
D.将电压表V₂换成电流表，则L₁不发光，L₂发光
答案
7. C
解析
【分析】
首先分析闭合开关S后的电路结构：L₁与L₂串联，电压表V₁并联在电源两端，测量电源电压；电压表V₂并联在L₁两端，测量L₁两端的电压。结合串联电路电压规律，以及电压表、电流表的电路特性，逐一判断选项的正误。
【解析】
1. 确定电源电压：闭合S后，L₁、L₂串联，V₁测电源电压，因此电源电压U=6V，选项A正确；
2. 计算L₂两端电压：V₂测L₁两端电压，即U₁=3.6V，根据串联电路电压规律U=U₁+U₂，可得L₂两端电压U₂=U-U₁=6V-3.6V=2.4V，选项B正确；
3. 分析选项C：若将电压表都换成电流表，电流表相当于导线，会直接连通电源两极，造成电源短路，并非L₁与L₂并联，选项C错误；
4. 分析选项D：若将V₂换成电流表，此时L₁被短路，电路为L₂的简单电路，因此L₁不发光，L₂发光，选项D正确。
综上，不正确的说法是C。
【答案】
C
【知识点】
串联电路电压规律；电流表的使用；电压表的使用
【点评】
本题综合考查串联电路电压特点，以及电流表、电压表在电路中的作用，需要准确分析不同情况下的电路连接方式，区分电表对电路的影响，是电路基础的典型应用题目。
【难度系数】
0.6
首先分析闭合开关S后的电路结构：L₁与L₂串联，电压表V₁并联在电源两端，测量电源电压；电压表V₂并联在L₁两端，测量L₁两端的电压。结合串联电路电压规律，以及电压表、电流表的电路特性，逐一判断选项的正误。
【解析】
1. 确定电源电压：闭合S后，L₁、L₂串联，V₁测电源电压，因此电源电压U=6V，选项A正确；
2. 计算L₂两端电压：V₂测L₁两端电压，即U₁=3.6V，根据串联电路电压规律U=U₁+U₂，可得L₂两端电压U₂=U-U₁=6V-3.6V=2.4V，选项B正确；
3. 分析选项C：若将电压表都换成电流表，电流表相当于导线，会直接连通电源两极，造成电源短路，并非L₁与L₂并联，选项C错误；
4. 分析选项D：若将V₂换成电流表，此时L₁被短路，电路为L₂的简单电路，因此L₁不发光，L₂发光，选项D正确。
综上，不正确的说法是C。
【答案】
C
【知识点】
串联电路电压规律；电流表的使用；电压表的使用
【点评】
本题综合考查串联电路电压特点，以及电流表、电压表在电路中的作用，需要准确分析不同情况下的电路连接方式，区分电表对电路的影响，是电路基础的典型应用题目。
【难度系数】
0.6
