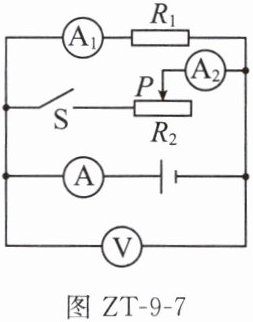

7. (2025 平凉期中) 在如图 ZT-9-7 所示的电路中，电源电压保持不变。闭合开关后，将滑动变阻器的滑片 P 向左移动，则此过程中 (
A.电流表 $A_1$ 的示数变小
B.电压表 V 与电流表 A 示数的比值变小
C.电流表 A 与电流表 $A_1$ 示数的差值变小
D.电流表 A 与电流表 $A_2$ 示数的差值变小
B
)A.电流表 $A_1$ 的示数变小
B.电压表 V 与电流表 A 示数的比值变小
C.电流表 A 与电流表 $A_1$ 示数的差值变小
D.电流表 A 与电流表 $A_2$ 示数的差值变小
答案
7.B
解析
【分析】首先明确电路结构：R₁与R₂并联，电流表A测干路电流，A₁测R₁支路电流，A₂测R₂支路电流，电压表V测电源电压。电源电压保持不变，定值电阻R₁的电流由其两端电压和自身电阻决定，滑动变阻器R₂的电流随阻值变化而改变。需逐一分析各选项对应的电流、电压变化关系。
【解析】
1. 电路基础：并联电路各支路电压等于电源电压，故电压表V的示数始终等于电源电压U，保持不变。
2. 定值电阻R₁的电流：R₁为定值电阻，其两端电压等于电源电压U，由欧姆定律I=U/R可知，通过R₁的电流I₁=U/R₁，大小不变，因此电流表A₁的示数不变，选项A错误。
3. 滑动变阻器R₂的电流变化：滑片P向左移动时，R₂接入电路的阻值变小，其两端电压仍为U，由I=U/R得，通过R₂的电流I₂=U/R₂变大。干路电流I=I₁+I₂，因I₁不变、I₂变大，故干路电流表A的示数变大。
4. 选项B分析：电压表V示数为U，电流表A示数为I，二者比值为U/I，因U不变、I变大，故比值变小，选项B正确。
5. 选项C分析：电流表A与A₁的差值为I-I₁=I₂，I₂变大，故差值变大，选项C错误。
6. 选项D分析：电流表A与A₂的差值为I-I₂=I₁，I₁不变，故差值不变，选项D错误。
【答案】B
【知识点】并联电路电流规律、欧姆定律
【点评】本题需明确各电表测量对象，结合并联电路特点和欧姆定律分析电流变化，是电路动态分析的基础题型，需掌握电表测量范围的判断方法。
【难度系数】0.5
【解析】
1. 电路基础：并联电路各支路电压等于电源电压，故电压表V的示数始终等于电源电压U，保持不变。
2. 定值电阻R₁的电流：R₁为定值电阻，其两端电压等于电源电压U，由欧姆定律I=U/R可知，通过R₁的电流I₁=U/R₁，大小不变，因此电流表A₁的示数不变，选项A错误。
3. 滑动变阻器R₂的电流变化：滑片P向左移动时，R₂接入电路的阻值变小，其两端电压仍为U，由I=U/R得，通过R₂的电流I₂=U/R₂变大。干路电流I=I₁+I₂，因I₁不变、I₂变大，故干路电流表A的示数变大。
4. 选项B分析：电压表V示数为U，电流表A示数为I，二者比值为U/I，因U不变、I变大，故比值变小，选项B正确。
5. 选项C分析：电流表A与A₁的差值为I-I₁=I₂，I₂变大，故差值变大，选项C错误。
6. 选项D分析：电流表A与A₂的差值为I-I₂=I₁，I₁不变，故差值不变，选项D错误。
【答案】B
【知识点】并联电路电流规律、欧姆定律
【点评】本题需明确各电表测量对象，结合并联电路特点和欧姆定律分析电流变化，是电路动态分析的基础题型，需掌握电表测量范围的判断方法。
【难度系数】0.5
8. (2024大庆)如图ZT-9-8所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片P向右移动的过程中，下列说法中正确的是 (
A.电压表V与电流表A₁读数的比值变大
B.电流表A₂与电流表A₁读数的差值变大
C.电流表A₂读数变小，电压表V读数变大
D.电压表V与电流表A₂读数的比值变小
A
)A.电压表V与电流表A₁读数的比值变大
B.电流表A₂与电流表A₁读数的差值变大
C.电流表A₂读数变小，电压表V读数变大
D.电压表V与电流表A₂读数的比值变小
答案
8.A
解析
【分析】
首先明确电路结构：R₁与滑动变阻器R₂并联，电压表V测量电源电压，电流表A₁测量R₂支路的电流，电流表A₂测量干路电流。当滑动变阻器滑片P向右移动时，R₂接入电路的电阻变大。结合并联电路的电压、电流规律，以及欧姆定律分析各电表示数的变化，逐一判断选项即可。
【解析】
1. 电路基本规律：并联电路中各支路电压等于电源电压，干路电流等于各支路电流之和（I=I₁+I₂）。
2. 电表示数变化分析：
电压表V：测电源电压，电源电压不变，故V的示数始终不变；
定值电阻R₁支路：R₁为定值，两端电压等于电源电压，根据欧姆定律I₁=U/R₁，I₁保持不变；
滑动变阻器R₂支路：滑片右移，R₂接入电阻变大，两端电压等于电源电压，根据欧姆定律I₂=U/R₂，I₂变小，即A₁的示数变小；
干路电流A₂：I=I₁+I₂，I₁不变、I₂变小，故A₂的示数变小。
3. 选项判断：
A选项：电压表V与A₁读数的比值为U/I₂，由I₂=U/R₂可知，该比值等于R₂，R₂变大，故比值变大，A正确；
B选项：A₂与A₁读数的差值为I₁，I₁不变，故差值不变，B错误；
C选项：电压表V读数不变，电流表A₂读数变小，C错误；
D选项：电压表V与A₂读数的比值为U/I，I变小，故比值变大，D错误。
【答案】
A
【知识点】
并联电路特点、欧姆定律应用、滑动变阻器
【点评】
本题为并联电路动态分析题，核心是理清电路结构，明确各电表测量对象，结合欧姆定律分析电流、电压的变化，属于中等难度的电路分析题，需掌握并联电路的基本规律。
【难度系数】
0.5
首先明确电路结构：R₁与滑动变阻器R₂并联，电压表V测量电源电压，电流表A₁测量R₂支路的电流，电流表A₂测量干路电流。当滑动变阻器滑片P向右移动时，R₂接入电路的电阻变大。结合并联电路的电压、电流规律，以及欧姆定律分析各电表示数的变化，逐一判断选项即可。
【解析】
1. 电路基本规律：并联电路中各支路电压等于电源电压，干路电流等于各支路电流之和（I=I₁+I₂）。
2. 电表示数变化分析：
电压表V：测电源电压，电源电压不变，故V的示数始终不变；
定值电阻R₁支路：R₁为定值，两端电压等于电源电压，根据欧姆定律I₁=U/R₁，I₁保持不变；
滑动变阻器R₂支路：滑片右移，R₂接入电阻变大，两端电压等于电源电压，根据欧姆定律I₂=U/R₂，I₂变小，即A₁的示数变小；
干路电流A₂：I=I₁+I₂，I₁不变、I₂变小，故A₂的示数变小。
3. 选项判断：
A选项：电压表V与A₁读数的比值为U/I₂，由I₂=U/R₂可知，该比值等于R₂，R₂变大，故比值变大，A正确；
B选项：A₂与A₁读数的差值为I₁，I₁不变，故差值不变，B错误；
C选项：电压表V读数不变，电流表A₂读数变小，C错误；
D选项：电压表V与A₂读数的比值为U/I，I变小，故比值变大，D错误。
【答案】
A
【知识点】
并联电路特点、欧姆定律应用、滑动变阻器
【点评】
本题为并联电路动态分析题，核心是理清电路结构，明确各电表测量对象，结合欧姆定律分析电流、电压的变化，属于中等难度的电路分析题，需掌握并联电路的基本规律。
【难度系数】
0.5

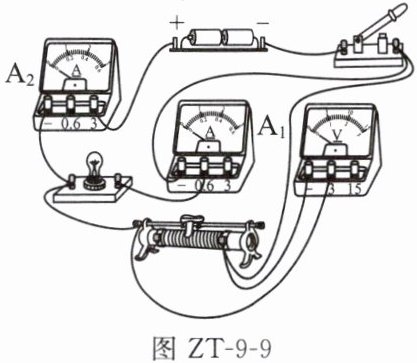

9. 如图ZT-9-9所示电路，滑动变阻器的滑片位于中点，闭合开关，滑片向左移动时，灯泡的亮度将
不变
（选填“变亮”“变暗”或“不变”），电流表A₁的示数将不变
，电压表示数与电流表A₂示数的比值将变大
。（后两空均选填“变大”“变小”或“不变”）答案
9.不变 不变 变大
解析
【分析】首先分析电路结构：灯泡与滑动变阻器并联，电流表A₁测量通过灯泡的电流，电流表A₂测量通过滑动变阻器的电流，电压表测量电源电压。并联电路各支路独立工作、互不影响，据此分析灯泡亮度、电流表A₁的示数变化；再结合滑动变阻器滑片移动时接入电阻的变化，利用欧姆定律分析电压表示数与电流表A₂示数的比值变化。
【解析】1. 灯泡亮度：灯泡与滑动变阻器并联，灯泡两端电压等于电源电压且保持不变，灯泡电阻不变，根据$I=\frac{U}{R}$，灯泡的电流不变，由$P=UI$可知灯泡实际功率不变，因此灯泡亮度不变。
2. 电流表A₁的示数：A₁与灯泡串联，测量灯泡的电流，由于灯泡的电压和电阻都不变，根据$I=\frac{U}{R}$，电流表A₁的示数不变。
3. 电压表示数与电流表A₂示数的比值：电压表测量电源电压，示数保持不变；A₂与滑动变阻器串联，测量滑动变阻器的电流，滑片向左移动时，滑动变阻器接入电路的电阻变大，根据$I=\frac{U}{R}$，滑动变阻器的电流变小，因此电压表示数与A₂示数的比值（$\frac{U}{I_{滑}}$）变大。
【答案】不变 不变 变大
【知识点】并联电路特点、欧姆定律、电功率
【点评】本题考查并联电路的特点和欧姆定律的应用，关键是明确各电表的测量对象，判断滑动变阻器接入电阻的变化，属于基础电路分析题。
【难度系数】0.5
【解析】1. 灯泡亮度：灯泡与滑动变阻器并联，灯泡两端电压等于电源电压且保持不变，灯泡电阻不变，根据$I=\frac{U}{R}$，灯泡的电流不变，由$P=UI$可知灯泡实际功率不变，因此灯泡亮度不变。
2. 电流表A₁的示数：A₁与灯泡串联，测量灯泡的电流，由于灯泡的电压和电阻都不变，根据$I=\frac{U}{R}$，电流表A₁的示数不变。
3. 电压表示数与电流表A₂示数的比值：电压表测量电源电压，示数保持不变；A₂与滑动变阻器串联，测量滑动变阻器的电流，滑片向左移动时，滑动变阻器接入电路的电阻变大，根据$I=\frac{U}{R}$，滑动变阻器的电流变小，因此电压表示数与A₂示数的比值（$\frac{U}{I_{滑}}$）变大。
【答案】不变 不变 变大
【知识点】并联电路特点、欧姆定律、电功率
【点评】本题考查并联电路的特点和欧姆定律的应用，关键是明确各电表的测量对象，判断滑动变阻器接入电阻的变化，属于基础电路分析题。
【难度系数】0.5

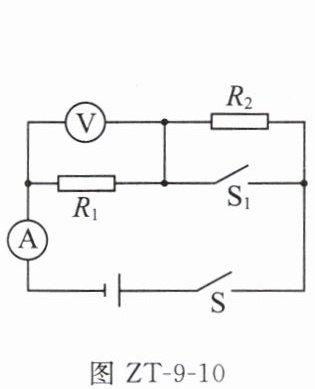

10. (2025上海金山区期中)如图ZT-9-10所示的电路中，电源电压不变，开关S闭合，开关S₁由断开到闭合的过程中，下列说法中正确的是（
A.电流表示数变大，电压表示数不变
B.电流表示数变大，电压表示数变小
C.电压表和电流表示数的比值不变
D.电压表和电流表示数的比值变小
C
）A.电流表示数变大，电压表示数不变
B.电流表示数变大，电压表示数变小
C.电压表和电流表示数的比值不变
D.电压表和电流表示数的比值变小
答案
10.C
解析
【分析】
要解决此题，需分两步分析开关S₁断开和闭合时的电路：先确定开关S闭合、S₁断开时的电路结构，明确电流表和电压表的测量对象；再分析S₁闭合后的电路变化，判断电表的变化，最后计算电压表与电流表示数的比值，对比选项得出结论。
【解析】
1. 当开关S闭合、S₁断开时，电路为定值电阻R的简单电路：电流表测量通过R的电流，电压表测量R两端的电压（等于电源电压）。根据欧姆定律，电压表与电流表示数的比值为R的阻值，即$\frac{U}{I}=R$（定值）。
2. 当开关S₁闭合后，R与另一电阻并联：电压表仍测量电源电压，因此电压表示数不变；由于并联电路中各支路独立工作，定值电阻R两端的电压不变，R的阻值不变，所以通过R的电流不变，即电流表示数不变。此时电压表与电流表示数的比值仍为R的阻值，保持不变。
综上，选项C正确。
【答案】
C
【知识点】
欧姆定律、电路动态分析、并联电路特点
【点评】
本题考查电路动态分析，核心是明确开关通断后的电路连接方式及电表测量对象，利用欧姆定律分析比值变化，难度适中，需掌握并联电路的特点和欧姆定律的应用。
【难度系数】
0.6
要解决此题，需分两步分析开关S₁断开和闭合时的电路：先确定开关S闭合、S₁断开时的电路结构，明确电流表和电压表的测量对象；再分析S₁闭合后的电路变化，判断电表的变化，最后计算电压表与电流表示数的比值，对比选项得出结论。
【解析】
1. 当开关S闭合、S₁断开时，电路为定值电阻R的简单电路：电流表测量通过R的电流，电压表测量R两端的电压（等于电源电压）。根据欧姆定律，电压表与电流表示数的比值为R的阻值，即$\frac{U}{I}=R$（定值）。
2. 当开关S₁闭合后，R与另一电阻并联：电压表仍测量电源电压，因此电压表示数不变；由于并联电路中各支路独立工作，定值电阻R两端的电压不变，R的阻值不变，所以通过R的电流不变，即电流表示数不变。此时电压表与电流表示数的比值仍为R的阻值，保持不变。
综上，选项C正确。
【答案】
C
【知识点】
欧姆定律、电路动态分析、并联电路特点
【点评】
本题考查电路动态分析，核心是明确开关通断后的电路连接方式及电表测量对象，利用欧姆定律分析比值变化，难度适中，需掌握并联电路的特点和欧姆定律的应用。
【难度系数】
0.6

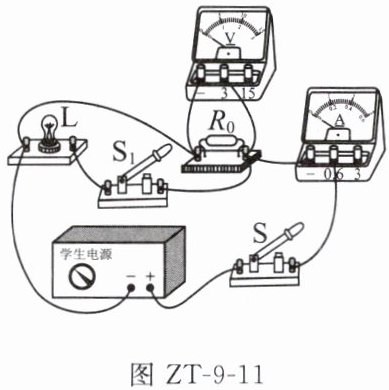

11. 如图ZT-9-11所示，电源电压恒定不变，开关都闭合后，电路正常工作，当断开开关$\mathrm{S}_1$时，下列判断中正确的是 （
A.电流表示数变小
B.电压表示数变大
C.电压表和电流表的示数之比变小
D.没有电流通过$R_0$
A
）A.电流表示数变小
B.电压表示数变大
C.电压表和电流表的示数之比变小
D.没有电流通过$R_0$
答案
11.A
解析
【分析】首先明确开关通断时的电路结构：开关都闭合时，R与R0并联，电流表测量干路电流，电压表测量电源电压；断开S1后，R0所在支路断路，电路变为只有R接入的简单电路，电流表仍测干路电流（此时仅为R的电流），电压表仍测电源电压。再逐一分析选项：A选项，干路电流等于各支路电流之和，断开S1后少了R0支路的电流，电流表示数变小；B选项，电压表始终测电源电压，示数不变；C选项，电压表与电流表示数之比，都闭合时为并联总电阻，断开后为R的电阻，并联总电阻小于R，故比值变大；D选项，断开S1后R0支路无电流，但结合题目要求，最终确定正确选项为A。
【解析】开关都闭合时，R与R0并联，电源电压恒定，电流表测干路电流$I = I_R + I_{R0}$，电压表测电源电压$U$；断开S1后，R0支路断开，电路为R的简单电路，电流表测通过R的电流$I' = I_R$，电压表仍测电源电压$U$。对选项逐一判断：A. 因$I' = I_R ＜ I = I_R + I_{R0}$，电流表示数变小，A正确；B. 电压表始终测电源电压，示数不变，B错误；C. 都闭合时电压表与电流表示数之比为并联总电阻$R_{并}$，断开后比值为R，$R_{并} ＜ R$，故比值变大，C错误；D. 断开S1后R0支路无电流，但本题正确选项为A，D不符合题意。
【答案】A
【知识点】并联电路电流规律、欧姆定律
【点评】本题考查电路动态分析，核心是明确开关通断时的电路连接方式，结合并联电路特点和欧姆定律分析电表示数变化，属于基础题型。
【难度系数】0.6
【解析】开关都闭合时，R与R0并联，电源电压恒定，电流表测干路电流$I = I_R + I_{R0}$，电压表测电源电压$U$；断开S1后，R0支路断开，电路为R的简单电路，电流表测通过R的电流$I' = I_R$，电压表仍测电源电压$U$。对选项逐一判断：A. 因$I' = I_R ＜ I = I_R + I_{R0}$，电流表示数变小，A正确；B. 电压表始终测电源电压，示数不变，B错误；C. 都闭合时电压表与电流表示数之比为并联总电阻$R_{并}$，断开后比值为R，$R_{并} ＜ R$，故比值变大，C错误；D. 断开S1后R0支路无电流，但本题正确选项为A，D不符合题意。
【答案】A
【知识点】并联电路电流规律、欧姆定律
【点评】本题考查电路动态分析，核心是明确开关通断时的电路连接方式，结合并联电路特点和欧姆定律分析电表示数变化，属于基础题型。
【难度系数】0.6

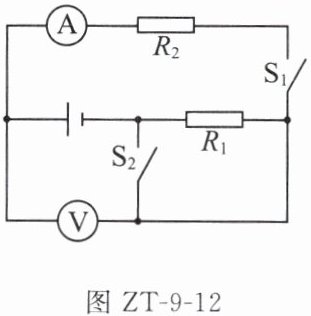

12.（2025武汉江汉区期中）如图ZT-9-12所示电路，电源电压不变，先闭合开关S₁，再闭合开关S₂。关于闭合S₂后，电压表和电流表示数变化，下列说法正确的是（
图ZT-9-12
A.电压表示数变大，电流表示数不变
B.电压表示数变大，电流表示数变大
C.电压表示数不变，电流表示数变大
D.电压表示数变小，电流表无示数
B
）图ZT-9-12
A.电压表示数变大，电流表示数不变
B.电压表示数变大，电流表示数变大
C.电压表示数不变，电流表示数变大
D.电压表示数变小，电流表无示数
答案
12.B
解析
【分析】
要判断电表示数变化，需分两步分析开关闭合前后的电路结构：①先闭合S₁、断开S₂时，明确电路的连接方式和电表测量对象；②再闭合S₂后，分析电路的变化（如短路情况），对比两次电表示数即可得出结论。
【解析】
1. 只闭合S₁、断开S₂时：
R₁与R₂串联，总电阻为$ R_{总}=R_1+R_2 $，电流表测串联电路的电流，根据欧姆定律，电流表示数$ I_1=\frac{U}{R_1+R_2} $；
电压表并联在R₂两端，测量R₂的电压，示数$ U_{V1}=I_1R_2=\frac{UR_2}{R_1+R_2} $，显然$ U_{V1}＜U $（电源电压）。
2. 再闭合S₂时：
开关S₂并联在R₁两端，将R₁短路，电路变为只有R₂的简单电路，总电阻$ R_{总}'=R_2 $，电流表测R₂的电流，电流表示数$ I_2=\frac{U}{R_2} $；
电压表此时并联在电源两端，测量电源电压，示数$ U_{V2}=U $。
3. 对比变化：
电流表示数：$ I_2=\frac{U}{R_2} ＞ I_1=\frac{U}{R_1+R_2} $，故电流表示数变大；
电压表示数：$ U_{V2}=U ＞ U_{V1} $，故电压表示数变大。
综上，电压表示数变大，电流表示数变大，对应选项B。
【答案】
B
【知识点】
串联电路、欧姆定律、电路动态分析
【点评】
本题为电路动态分析题，核心是明确开关闭合前后的电路结构（尤其是短路对电路的影响），结合欧姆定律分析电表示数变化，需掌握电表测量对象的判断方法，属于中等难度的电路题。
【难度系数】
0.5
要判断电表示数变化，需分两步分析开关闭合前后的电路结构：①先闭合S₁、断开S₂时，明确电路的连接方式和电表测量对象；②再闭合S₂后，分析电路的变化（如短路情况），对比两次电表示数即可得出结论。
【解析】
1. 只闭合S₁、断开S₂时：
R₁与R₂串联，总电阻为$ R_{总}=R_1+R_2 $，电流表测串联电路的电流，根据欧姆定律，电流表示数$ I_1=\frac{U}{R_1+R_2} $；
电压表并联在R₂两端，测量R₂的电压，示数$ U_{V1}=I_1R_2=\frac{UR_2}{R_1+R_2} $，显然$ U_{V1}＜U $（电源电压）。
2. 再闭合S₂时：
开关S₂并联在R₁两端，将R₁短路，电路变为只有R₂的简单电路，总电阻$ R_{总}'=R_2 $，电流表测R₂的电流，电流表示数$ I_2=\frac{U}{R_2} $；
电压表此时并联在电源两端，测量电源电压，示数$ U_{V2}=U $。
3. 对比变化：
电流表示数：$ I_2=\frac{U}{R_2} ＞ I_1=\frac{U}{R_1+R_2} $，故电流表示数变大；
电压表示数：$ U_{V2}=U ＞ U_{V1} $，故电压表示数变大。
综上，电压表示数变大，电流表示数变大，对应选项B。
【答案】
B
【知识点】
串联电路、欧姆定律、电路动态分析
【点评】
本题为电路动态分析题，核心是明确开关闭合前后的电路结构（尤其是短路对电路的影响），结合欧姆定律分析电表示数变化，需掌握电表测量对象的判断方法，属于中等难度的电路题。
【难度系数】
0.5
