1.磁感线可以形象而又方便地表示磁体周围各点的
磁场
方向。磁体外部的磁感线都是从磁体的北(N)
极出发，回到磁体的南(S)
极。答案
1.磁场 北(N) 南(S)
解析
【分析】
要解答本题，需掌握磁感线的基本概念：磁感线是描述磁场的假想曲线，其作用是表示磁体周围各点的磁场方向；磁体外部的磁感线遵循“从N极出发，回到S极”的规律，根据这些知识点即可填出对应空缺。
【解析】
1. 磁感线的核心作用是形象表示磁体周围各点的磁场方向，故第一个空填“磁场”；
2. 磁体外部的磁感线从磁体的北极（N极）出发，故第二个空填“北(N)”；
3. 磁体外部的磁感线最终回到磁体的南极（S极），故第三个空填“南(S)”。
【答案】
磁场 北(N) 南(S)
【知识点】
磁感线、磁场
【点评】
本题是初中物理电磁学的基础概念题，考查对磁感线基本性质的识记，属于必须掌握的知识点，难度较低。
【难度系数】
0.8
要解答本题，需掌握磁感线的基本概念：磁感线是描述磁场的假想曲线，其作用是表示磁体周围各点的磁场方向；磁体外部的磁感线遵循“从N极出发，回到S极”的规律，根据这些知识点即可填出对应空缺。
【解析】
1. 磁感线的核心作用是形象表示磁体周围各点的磁场方向，故第一个空填“磁场”；
2. 磁体外部的磁感线从磁体的北极（N极）出发，故第二个空填“北(N)”；
3. 磁体外部的磁感线最终回到磁体的南极（S极），故第三个空填“南(S)”。
【答案】
磁场 北(N) 南(S)
【知识点】
磁感线、磁场
【点评】
本题是初中物理电磁学的基础概念题，考查对磁感线基本性质的识记，属于必须掌握的知识点，难度较低。
【难度系数】
0.8

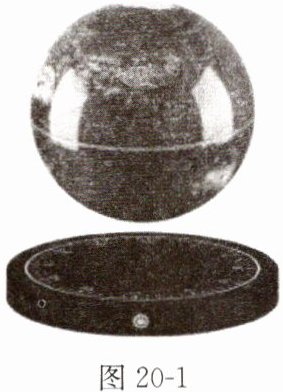

2.如图20-1所示是一个磁悬浮地球仪。地球仪的球体内部有一个永磁体，底座通电时地球仪可以悬浮在上方，此时底座相当于一个
电磁铁
；如果需要连续调节地球仪的悬浮高度，可以通过在底座电路中接入一个滑动变阻器
来实现。答案
2.电磁铁 滑动变阻器
解析
【分析】
要解决这道题，需结合磁现象和滑动变阻器的作用分析：首先，地球仪悬浮依靠底座与球体间的磁力，底座通电后能产生磁性，对应电磁铁的特点；其次，连续调节悬浮高度需要改变磁力大小，而改变电路电流可调整电磁铁磁性，滑动变阻器能改变电路电阻从而调节电流，据此分析填空。
【解析】
1. 地球仪悬浮时，底座通电后具有磁性，可与球体内部的永磁体产生排斥力，因此底座相当于电磁铁；
2. 要连续调节地球仪的悬浮高度，需改变电磁铁的磁性强弱，滑动变阻器能通过改变接入电路的电阻来调整电路中的电流，进而改变电磁铁磁性，实现高度调节，因此需接入滑动变阻器。
【答案】
电磁铁；滑动变阻器
【知识点】
电磁铁；滑动变阻器
【点评】
本题结合生活中的磁悬浮地球仪，考查电磁铁和滑动变阻器的实际应用，体现了物理知识与生活的紧密联系，属于基础应用类题目。
【难度系数】
0.7
要解决这道题，需结合磁现象和滑动变阻器的作用分析：首先，地球仪悬浮依靠底座与球体间的磁力，底座通电后能产生磁性，对应电磁铁的特点；其次，连续调节悬浮高度需要改变磁力大小，而改变电路电流可调整电磁铁磁性，滑动变阻器能改变电路电阻从而调节电流，据此分析填空。
【解析】
1. 地球仪悬浮时，底座通电后具有磁性，可与球体内部的永磁体产生排斥力，因此底座相当于电磁铁；
2. 要连续调节地球仪的悬浮高度，需改变电磁铁的磁性强弱，滑动变阻器能通过改变接入电路的电阻来调整电路中的电流，进而改变电磁铁磁性，实现高度调节，因此需接入滑动变阻器。
【答案】
电磁铁；滑动变阻器
【知识点】
电磁铁；滑动变阻器
【点评】
本题结合生活中的磁悬浮地球仪，考查电磁铁和滑动变阻器的实际应用，体现了物理知识与生活的紧密联系，属于基础应用类题目。
【难度系数】
0.7

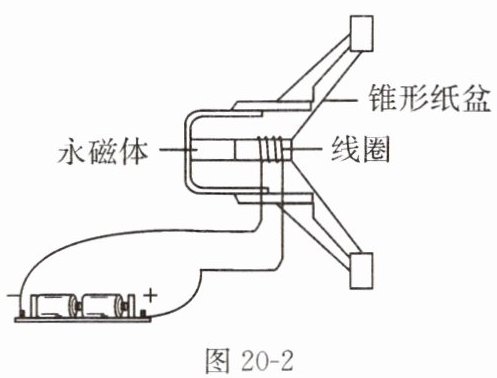

3.如图20-2所示，在扬声器的线圈两端连接干电池，扬声器
不会
持续发声，线圈会
持续受到磁场的作用力。（均选填“会”或“不会”）答案
3.不会 会
解析
【分析】要解决本题，需明确扬声器的发声原理和磁场对电流的作用规律：扬声器依靠线圈中变化的电流，使线圈在磁场中受力往复振动，带动纸盆振动产生声音；而磁场对电流的作用是只要通电导体在磁场中，就会受到力的作用。若线圈接干电池（恒定直流电），线圈中电流恒定，仅在通电瞬间受力，无法持续往复振动，因此不会持续发声；但线圈始终有电流通过，会持续受到磁场的作用力。
【解析】扬声器的发声需要线圈中电流不断变化，使线圈在磁场中受力往复振动，带动纸盆持续发声。干电池提供恒定直流电，线圈中电流大小和方向不变，仅在通电瞬间线圈受力，无法持续往复振动，故扬声器不会持续发声；根据磁场对电流的作用，只要通电导体处于磁场中就会受到力，因此线圈会持续受到磁场的作用力。
【答案】不会 会
【知识点】扬声器原理、磁场对电流的作用
【点评】本题考查扬声器的工作原理及磁场对电流的作用，需区分恒定电流与变化电流对扬声器发声的影响，属于初中物理基础概念题，难度适中。
【难度系数】0.4
【解析】扬声器的发声需要线圈中电流不断变化，使线圈在磁场中受力往复振动，带动纸盆持续发声。干电池提供恒定直流电，线圈中电流大小和方向不变，仅在通电瞬间线圈受力，无法持续往复振动，故扬声器不会持续发声；根据磁场对电流的作用，只要通电导体处于磁场中就会受到力，因此线圈会持续受到磁场的作用力。
【答案】不会 会
【知识点】扬声器原理、磁场对电流的作用
【点评】本题考查扬声器的工作原理及磁场对电流的作用，需区分恒定电流与变化电流对扬声器发声的影响，属于初中物理基础概念题，难度适中。
【难度系数】0.4

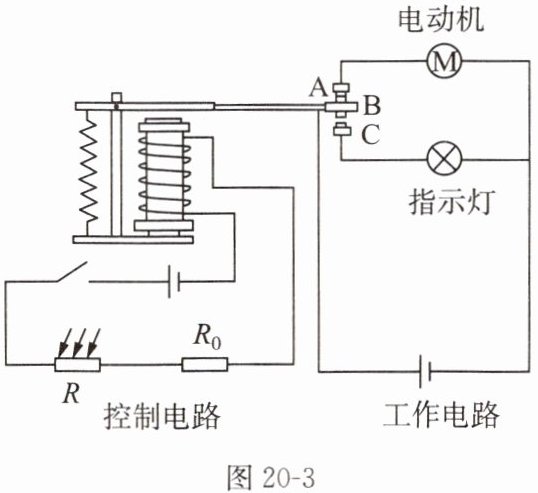

4.智能扫地机器人可通过灰尘传感器自动寻找灰尘清扫，当地面灰尘减少时，照射到光敏电阻R上的光照强度增强，机器人停止清扫，其工作电路原理示意图如图20-3所示。机器人做清扫工作时，触点B与触点
电磁铁
（选填“A”或“C”）接触，随着光照强度增强，光敏电阻R的阻值会（选填“增大”或“减小”）。答案
4.电磁铁 由线圈和铁芯组成的装置是电磁铁,当线圈通电后,电磁铁周围形成磁场,对衔铁产生一个向上的吸引力,从而使得阀孔打开,水流进洗衣机。
解析
【分析】
要解决该问题，需结合电磁继电器的工作原理，分析控制电路与工作电路的联动关系：
1. 明确工作电路功能：电动机工作时机器人清扫，指示灯工作时机器人停止清扫。观察工作电路，触点B与A接触时，电动机M接入电路；触点B与C接触时，指示灯接入电路。
2. 分析控制电路状态：电磁铁磁性强弱由控制电路电流决定，电流越大，磁性越强，越易吸下衔铁。题目说明“光照强度增强时机器人停止清扫”，即光照增强时，衔铁被吸下，B与C接触（指示灯工作）；反之，机器人清扫时，衔铁未被吸下，B与A接触（电动机工作）。
3. 推导光敏电阻阻值变化：控制电路电源电压不变，光照增强时机器人停止清扫，说明控制电路电流增大，由欧姆定律可知总电阻减小，因此光敏电阻R的阻值减小。
【解析】
1. 机器人清扫工作时，电动机需工作，工作电路中触点B应与A接触，使电动机所在电路形成通路；
2. 当地面灰尘减少、光照强度增强时，机器人停止清扫，此时电磁铁磁性增强，控制电路电流增大。根据欧姆定律$I=\frac{U}{R_{总}}$，控制电路总电阻减小，定值电阻$R_0$不变，因此光敏电阻R的阻值减小。
【答案】
A；减小
【知识点】
电磁继电器、欧姆定律、光敏电阻特性
【点评】
本题结合智能扫地机器人的实际应用，考查电磁继电器的工作原理及光敏电阻的特性，需理清控制电路与工作电路的联动逻辑，难度适中。
【难度系数】
0.5
要解决该问题，需结合电磁继电器的工作原理，分析控制电路与工作电路的联动关系：
1. 明确工作电路功能：电动机工作时机器人清扫，指示灯工作时机器人停止清扫。观察工作电路，触点B与A接触时，电动机M接入电路；触点B与C接触时，指示灯接入电路。
2. 分析控制电路状态：电磁铁磁性强弱由控制电路电流决定，电流越大，磁性越强，越易吸下衔铁。题目说明“光照强度增强时机器人停止清扫”，即光照增强时，衔铁被吸下，B与C接触（指示灯工作）；反之，机器人清扫时，衔铁未被吸下，B与A接触（电动机工作）。
3. 推导光敏电阻阻值变化：控制电路电源电压不变，光照增强时机器人停止清扫，说明控制电路电流增大，由欧姆定律可知总电阻减小，因此光敏电阻R的阻值减小。
【解析】
1. 机器人清扫工作时，电动机需工作，工作电路中触点B应与A接触，使电动机所在电路形成通路；
2. 当地面灰尘减少、光照强度增强时，机器人停止清扫，此时电磁铁磁性增强，控制电路电流增大。根据欧姆定律$I=\frac{U}{R_{总}}$，控制电路总电阻减小，定值电阻$R_0$不变，因此光敏电阻R的阻值减小。
【答案】
A；减小
【知识点】
电磁继电器、欧姆定律、光敏电阻特性
【点评】
本题结合智能扫地机器人的实际应用，考查电磁继电器的工作原理及光敏电阻的特性，需理清控制电路与工作电路的联动逻辑，难度适中。
【难度系数】
0.5
