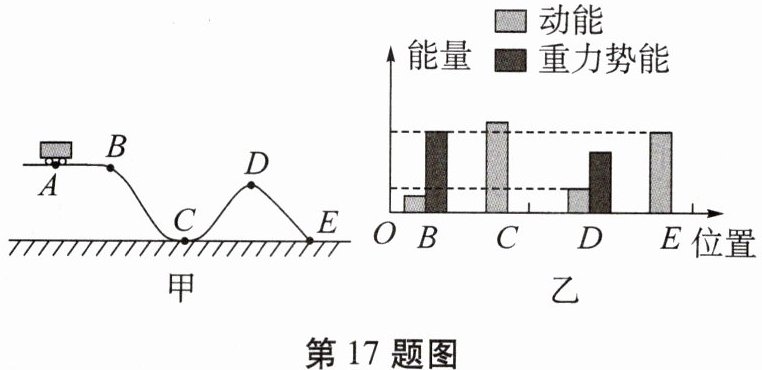

17. 图甲中过山车从A点出发,先后经过B、C、D、E点。图乙是过山车在B、C、D、E点的动能和重力势能大小的示意图,则过山车的动能在点最大,在B点重力势能的大小在E点动能的大小。在这个过程中,过山车的机械能是(选填“变化”或“不变”)的。

C 等于 变化

18. 如图所示,把一个金属球用细线悬挂起来,将小球拉到一定高度后放开,观察到小球在AC之间来回摆动,不计空气阻力,则小球在____(选填“A”“B”或“C”)点时,动能最大;小球由$B \to C$时,机械能____(选填“逐渐增大”“逐渐减小”或“不变”)。请在图中画出金属球在A点时的受力示意图。

B 不变 如答图所示

19. 在研究物体的重力势能与哪些因素有关的实验中,三个完全相同的木桩被从空中由静止释放的铁块撞击,陷入沙坑中的情况如图所示,在此实验中,我们通过观察来比较重力势能的大小。若A、B两个铁块质量相等,则两个铁块下落高度的关系是$h_{A}$(选填“＞”“=”或“＜”)$h_{B}$;若A、C两个铁块下落的高度相同,则两个铁块的质量关系$m_{A}$(选填“＞”“=”或“＜”)$m_{C}$。实验得出的结论是物体重力势能的大小与有关。

木桩陷入沙坑的深度 ＜ ＜ 质量和高度

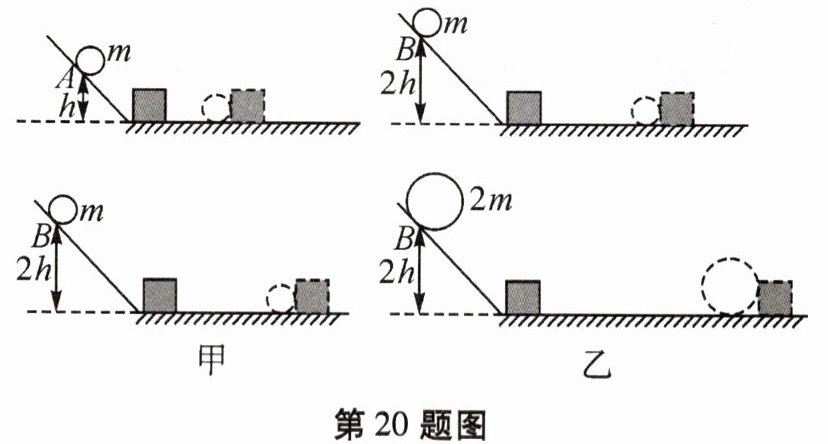

20. 小明为了探究动能的大小与哪些因素有关,设计了如图所示的实验。

Ⅰ. 让质量相同的两个小球沿同一光滑斜面分别从A处和B处开始向下运动,然后与放在水平面上的纸盒相碰,纸盒在水平面上移动一段距离后静止,如图甲所示。
Ⅱ. 让不同质量的两个小球沿同一光滑斜面分别从B处开始向下运动,然后与放在水平面上的纸盒相碰,纸盒在水平面上移动一段距离后静止,如图乙所示。
上述Ⅰ、Ⅱ两个实验中:
(1)要探究动能与物体运动速度的关系应选用图,选择的理由是。
(2)乙图中让不同质量的两个小球从同一高度滚下的目的是。
(3)Ⅰ、Ⅱ两个实验可以得出的结论是。

(1)甲 保证小球的质量一定，高度不同，使小球到达斜面底端的速度不同 (2)使小球到达斜面底端的速度相同，研究动能与质量的关系 (3)质量相同的物体，运动速度越大，动能越大；运动速度相同的物体，质量越大，动能越大
