1 将$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$三盏灯串联在电路中，发现$\mathrm{L}_1$最暗，$\mathrm{L}_2$较亮，$\mathrm{L}_3$最亮，则通过三盏灯的电流大小关系为 （
A.$I_1＞I_2＞I_3$
B.$I_1=I_2=I_3$
C.$I_1＜I_2＜I_3$
D.无法判断
B
）A.$I_1＞I_2＞I_3$
B.$I_1=I_2=I_3$
C.$I_1＜I_2＜I_3$
D.无法判断
答案
1. B
解析
【分析】本题考查串联电路的电流特点，解题时需明确：串联电路中电流处处相等，灯的亮度由实际电功率决定，与电流大小无关，不要被亮度差异干扰判断。
【解析】因为$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$三盏灯串联在电路中，根据串联电路的电流规律：串联电路中各处的电流都相等，所以通过三盏灯的电流大小关系为$I_1=I_2=I_3$。灯的亮度由实际功率决定，实际功率$P=I^2R$，电流相同时，电阻越大，实际功率越大，灯越亮，因此$\mathrm{L}_1$最暗、$\mathrm{L}_3$最亮是由于它们的电阻不同，与电流大小无关。
【答案】B
【知识点】串联电路电流规律、实际电功率
【点评】本题是串联电路电流特点的基础应用题，需区分灯的亮度（反映实际功率）与电流的关系，核心是牢记串联电路电流处处相等的规律。
【难度系数】0.5
【解析】因为$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$三盏灯串联在电路中，根据串联电路的电流规律：串联电路中各处的电流都相等，所以通过三盏灯的电流大小关系为$I_1=I_2=I_3$。灯的亮度由实际功率决定，实际功率$P=I^2R$，电流相同时，电阻越大，实际功率越大，灯越亮，因此$\mathrm{L}_1$最暗、$\mathrm{L}_3$最亮是由于它们的电阻不同，与电流大小无关。
【答案】B
【知识点】串联电路电流规律、实际电功率
【点评】本题是串联电路电流特点的基础应用题，需区分灯的亮度（反映实际功率）与电流的关系，核心是牢记串联电路电流处处相等的规律。
【难度系数】0.5

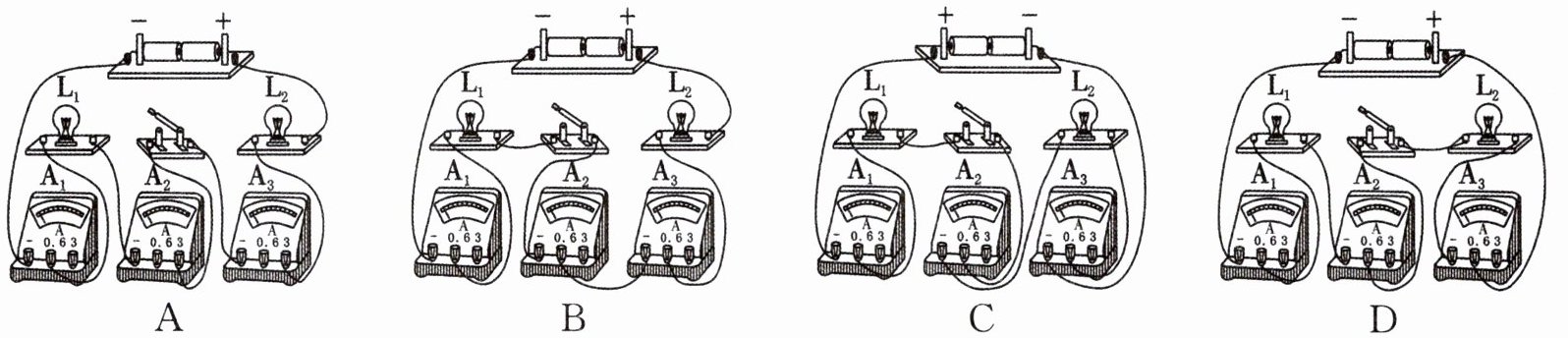

2 [2025 沭阳期中]在完成“探究串联电路中各处电流的关系”实验后，小明借来其他小组的电流表，同时测量三个位置的电流以验证探究结果。下列实物电路连接最合理的是（
D
）答案
2. D
解析
【分析】要选择合理的实物电路，需满足两个核心要求：①电路为串联电路（电流只有一条路径）；②电流表串联在电路中，且电流从电流表正接线柱流入、负接线柱流出。需逐一分析各选项的电路结构和电流表接线是否符合要求。
【解析】
选项A：电路电流路径混乱，且电流表A1的正负接线柱接反，不符合要求；
选项B：电路存在分支，并非串联电路，且电流表接线错误，不符合要求；
选项C：电源正负极接反，电流方向错误，电路结构也不符合串联要求；
选项D：电流路径为“电源正极→L₂→A₃→开关→A₂→A₁→L₁→电源负极”，是串联电路，且所有电流表的电流均从正接线柱流入、负接线柱流出，连接合理。
【答案】D
【知识点】串联电路电流规律、电流表的使用
【点评】本题结合实物电路考查串联电路的特点和电流表的正确使用，是电学基础实验题，需掌握串联电路的电流路径及电流表的接线规则。
【难度系数】0.6
【解析】
选项A：电路电流路径混乱，且电流表A1的正负接线柱接反，不符合要求；
选项B：电路存在分支，并非串联电路，且电流表接线错误，不符合要求；
选项C：电源正负极接反，电流方向错误，电路结构也不符合串联要求；
选项D：电流路径为“电源正极→L₂→A₃→开关→A₂→A₁→L₁→电源负极”，是串联电路，且所有电流表的电流均从正接线柱流入、负接线柱流出，连接合理。
【答案】D
【知识点】串联电路电流规律、电流表的使用
【点评】本题结合实物电路考查串联电路的特点和电流表的正确使用，是电学基础实验题，需掌握串联电路的电流路径及电流表的接线规则。
【难度系数】0.6
3 如图所示，将电压表先后并接在AB处、BC处、AC处，当开关S闭合后，电压表读数最大时是接在 （
A.A、C处
B.A、B处
C.B、C处
D.三处一样大
A
）A.A、C处
B.A、B处
C.B、C处
D.三处一样大
答案
3. A
解析
【分析】要解决本题，首先明确电路结构：图中L₁与L₂串联。开关闭合后，电压表并联在不同两点间，测量对应两点间的电压。根据串联电路的电压规律，总电压等于各串联用电器两端电压之和，因此AC两点间的电压是总电压，AB是L₁的电压，BC是L₂的电压，总电压最大，由此可判断电压表读数最大的位置。
【解析】由电路图可知，L₁与L₂串联。开关S闭合后，电压表并联在AB处时，测量L₁两端的电压U_AB；并联在BC处时，测量L₂两端的电压U_BC；并联在AC处时，测量电源的总电压U_AC。根据串联电路的电压规律：串联电路总电压等于各部分电路两端电压之和，即U_AC = U_AB + U_BC，因此U_AC最大，电压表读数最大时接在A、C处。
【答案】A
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压特点，关键是明确电压表测量的是哪部分电路的电压，利用总电压与分电压的关系即可判断，属于基础应用题目。
【难度系数】0.3
【解析】由电路图可知，L₁与L₂串联。开关S闭合后，电压表并联在AB处时，测量L₁两端的电压U_AB；并联在BC处时，测量L₂两端的电压U_BC；并联在AC处时，测量电源的总电压U_AC。根据串联电路的电压规律：串联电路总电压等于各部分电路两端电压之和，即U_AC = U_AB + U_BC，因此U_AC最大，电压表读数最大时接在A、C处。
【答案】A
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压特点，关键是明确电压表测量的是哪部分电路的电压，利用总电压与分电压的关系即可判断，属于基础应用题目。
【难度系数】0.3
4 [2025泗洪段考]如图所示为一种新型装饰用的LED灯带，其中某一段由30个相同的LED灯串联组成，若通过第一个LED灯的电流是10 mA，则通过第20个LED灯的电流是
0.01
A。小彤发现该LED灯带有一个不亮了，但是其余的灯都亮，则不亮的灯发生的故障是短路
(短路/断路)。答案
4. 0.01 短路
解析
【分析】
本题考查串联电路的电流特点和电路故障分析。首先回忆串联电路的电流规律：串联电路中各处电流大小相等，据此可换算电流单位得到第20个LED灯的电流；再结合串联电路的特点分析故障：若串联电路中某一用电器断路，整个电路断开，所有用电器都不工作；若某一用电器短路，电路仍为通路，其他用电器可正常工作，据此判断故障类型。
【解析】
1. 串联电路的电流处处相等，因此通过第20个LED灯的电流与第一个LED灯的电流相同。已知第一个LED灯的电流为10 mA，换算单位：$10\ \mathrm{mA}=10×10^{-3}\ \mathrm{A}=0.01\ \mathrm{A}$。
2. 该LED灯带的LED灯是串联的，若某一个灯断路，整个电路会断开，其余灯都无法发光；现在有一个灯不亮，其余灯都亮，说明不亮的灯发生了短路，短路后电路仍为通路，其余灯可正常工作。
【答案】0.01；短路
【知识点】串联电路电流特点、电路故障分析
【点评】本题结合实际装饰用的LED灯带，考查串联电路的基本规律和故障判断，属于基础题，需牢记串联电路的电流特点及断路、短路对串联电路的影响。
【难度系数】0.3
本题考查串联电路的电流特点和电路故障分析。首先回忆串联电路的电流规律：串联电路中各处电流大小相等，据此可换算电流单位得到第20个LED灯的电流；再结合串联电路的特点分析故障：若串联电路中某一用电器断路，整个电路断开，所有用电器都不工作；若某一用电器短路，电路仍为通路，其他用电器可正常工作，据此判断故障类型。
【解析】
1. 串联电路的电流处处相等，因此通过第20个LED灯的电流与第一个LED灯的电流相同。已知第一个LED灯的电流为10 mA，换算单位：$10\ \mathrm{mA}=10×10^{-3}\ \mathrm{A}=0.01\ \mathrm{A}$。
2. 该LED灯带的LED灯是串联的，若某一个灯断路，整个电路会断开，其余灯都无法发光；现在有一个灯不亮，其余灯都亮，说明不亮的灯发生了短路，短路后电路仍为通路，其余灯可正常工作。
【答案】0.01；短路
【知识点】串联电路电流特点、电路故障分析
【点评】本题结合实际装饰用的LED灯带，考查串联电路的基本规律和故障判断，属于基础题，需牢记串联电路的电流特点及断路、短路对串联电路的影响。
【难度系数】0.3

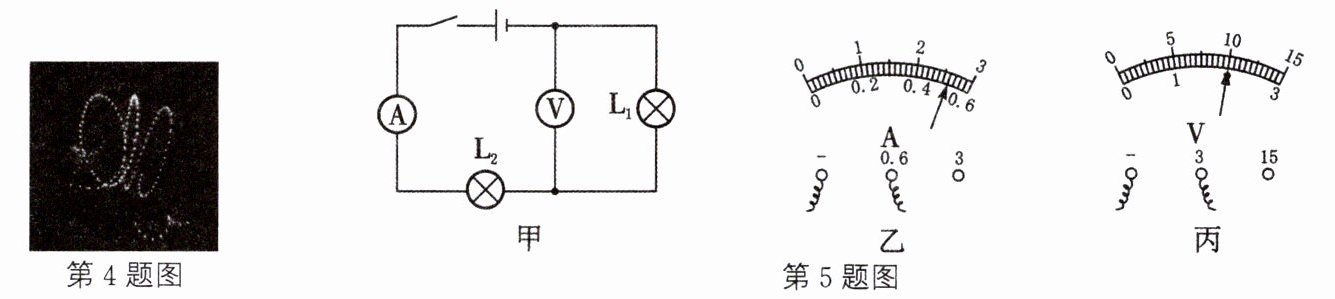

5 如图甲所示的电路中，电源由三节新干电池(每节均按1.5 V计)串联组成。闭合开关后，两灯泡均发光，电流表的示数如图乙所示，电压表V指针如图丙所示，则流过灯$\mathrm{L}_1$的电流是
0.52
A，$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压分别是2
V、2.5
V。答案
5. 0.52 2 2.5
解析
【分析】
首先明确电路为串联电路，电流表测串联电路的电流，电压表测灯$\mathrm{L}_1$两端的电压。第一步计算电源总电压：三节新干电池串联，每节1.5V，总电压为$3×1.5\ \mathrm{V}=4.5\ \mathrm{V}$；第二步根据串联电路电流处处相等，电流表的示数即为流过$\mathrm{L}_1$的电流，需正确读取电流表量程和分度值；第三步读取电压表的示数得到$\mathrm{L}_1$两端电压，再根据串联电路总电压等于各部分电压之和，计算出$\mathrm{L}_2$两端的电压。
【解析】
1. 计算电源电压：一节新干电池电压为1.5V，三节串联后总电压 $U_{\mathrm{总}} = 3 × 1.5\ \mathrm{V} = 4.5\ \mathrm{V}$。
2. 求流过$\mathrm{L}_1$的电流：两灯串联，串联电路中电流处处相等，电流表测电路电流。电流表选用0~0.6A量程，分度值为0.02A，示数为0.52A，因此流过$\mathrm{L}_1$的电流 $I_1 = 0.52\ \mathrm{A}$。
3. 求$\mathrm{L}_1$两端电压：电压表测$\mathrm{L}_1$两端电压，电压表选用0~3V量程，分度值为0.1V，示数为2V，即 $U_1 = 2\ \mathrm{V}$。
4. 求$\mathrm{L}_2$两端电压：根据串联电路电压规律 $U_{\mathrm{总}} = U_1 + U_2$，可得 $U_2 = U_{\mathrm{总}} - U_1 = 4.5\ \mathrm{V} - 2\ \mathrm{V} = 2.5\ \mathrm{V}$。
【答案】
0.52；2；2.5
【知识点】
串联电路电流规律；串联电路电压规律；电表的读数
【点评】
本题结合串联电路的电流、电压特点，考查电流表和电压表的读数，属于基础电路应用题，需掌握电表的读数方法及串联电路的基本规律即可解答。
【难度系数】
0.6
首先明确电路为串联电路，电流表测串联电路的电流，电压表测灯$\mathrm{L}_1$两端的电压。第一步计算电源总电压：三节新干电池串联，每节1.5V，总电压为$3×1.5\ \mathrm{V}=4.5\ \mathrm{V}$；第二步根据串联电路电流处处相等，电流表的示数即为流过$\mathrm{L}_1$的电流，需正确读取电流表量程和分度值；第三步读取电压表的示数得到$\mathrm{L}_1$两端电压，再根据串联电路总电压等于各部分电压之和，计算出$\mathrm{L}_2$两端的电压。
【解析】
1. 计算电源电压：一节新干电池电压为1.5V，三节串联后总电压 $U_{\mathrm{总}} = 3 × 1.5\ \mathrm{V} = 4.5\ \mathrm{V}$。
2. 求流过$\mathrm{L}_1$的电流：两灯串联，串联电路中电流处处相等，电流表测电路电流。电流表选用0~0.6A量程，分度值为0.02A，示数为0.52A，因此流过$\mathrm{L}_1$的电流 $I_1 = 0.52\ \mathrm{A}$。
3. 求$\mathrm{L}_1$两端电压：电压表测$\mathrm{L}_1$两端电压，电压表选用0~3V量程，分度值为0.1V，示数为2V，即 $U_1 = 2\ \mathrm{V}$。
4. 求$\mathrm{L}_2$两端电压：根据串联电路电压规律 $U_{\mathrm{总}} = U_1 + U_2$，可得 $U_2 = U_{\mathrm{总}} - U_1 = 4.5\ \mathrm{V} - 2\ \mathrm{V} = 2.5\ \mathrm{V}$。
【答案】
0.52；2；2.5
【知识点】
串联电路电流规律；串联电路电压规律；电表的读数
【点评】
本题结合串联电路的电流、电压特点，考查电流表和电压表的读数，属于基础电路应用题，需掌握电表的读数方法及串联电路的基本规律即可解答。
【难度系数】
0.6
6 如图所示，电源电压保持不变，当开关$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，电压表的示数为3 V；当开关$\mathrm{S}_1$断开、$\mathrm{S}_2$闭合时，电压表的示数为5 V，则灯$\mathrm{L}_1$两端的电压为
2
V，灯$\mathrm{L}_2$两端的电压为3
V。答案
6. 2 3
解析
【分析】首先明确不同开关状态下的电路结构与电压表测量对象：当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$的电压；当$\mathrm{S}_1$断开、$\mathrm{S}_2$闭合时，电压表并联在电源两端，测量电源电压。结合串联电路电压规律，即可计算$\mathrm{L}_1$两端的电压。
【解析】1. 当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表测$\mathrm{L}_2$两端的电压，因此$\mathrm{L}_2$两端电压$U_2=3\ \mathrm{V}$；
2. 当$\mathrm{S}_1$断开、$\mathrm{S}_2$闭合时，电压表测电源电压，因此电源电压$U=5\ \mathrm{V}$；
3. 根据串联电路电压规律$U=U_1+U_2$，可得$\mathrm{L}_1$两端的电压$U_1=U-U_2=5\ \mathrm{V}-3\ \mathrm{V}=2\ \mathrm{V}$。
【答案】2；3
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压规律，解题核心是准确判断不同开关状态下电压表的测量对象，属于基础电路应用题，难度适中。
【难度系数】0.6
【解析】1. 当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表测$\mathrm{L}_2$两端的电压，因此$\mathrm{L}_2$两端电压$U_2=3\ \mathrm{V}$；
2. 当$\mathrm{S}_1$断开、$\mathrm{S}_2$闭合时，电压表测电源电压，因此电源电压$U=5\ \mathrm{V}$；
3. 根据串联电路电压规律$U=U_1+U_2$，可得$\mathrm{L}_1$两端的电压$U_1=U-U_2=5\ \mathrm{V}-3\ \mathrm{V}=2\ \mathrm{V}$。
【答案】2；3
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压规律，解题核心是准确判断不同开关状态下电压表的测量对象，属于基础电路应用题，难度适中。
【难度系数】0.6
