3. 把电阻较大的灯泡与电阻较小的灯泡串联后接入电路中。如果通过电阻较小灯泡的电流是0.4安，那么通过电阻较大灯泡的电流（）。

A.大于0.4安
B.小于0.4安
C.为0.4安
D.无法确定

C

根据串联电路的电流规律，串联电路中各处电流都相等。两个灯泡串联接入电路，无论二者电阻大小关系如何，通过两个灯泡的电流大小相等，已知通过电阻较小灯泡的电流为0.4安，因此通过电阻较大灯泡的电流也为0.4安。

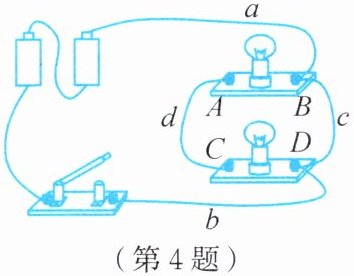

4. 在如图所示的电路中,闭合开关后将出现(选填“通路”“开路”或“短路”)。要使电路中两灯串联,只要拆除导线;要使电路中两灯并联,只要将导线接到。

短路；c；a（合理即可）；A（与前一空对应，合理即可）

闭合开关后，电流从电源正极出发，不经任何用电器直接通过导线a、c、b回到电源负极，电路发生电源短路。
要使两灯串联，需让电流只有一条路径，依次流过两个小灯泡，拆除导线c后，电流将依次经过上方灯泡、导线d、下方灯泡，最终回到电源负极，两灯顺次连接实现串联。
要使两灯并联，需让两个小灯泡的两端分别连接到电源的正、负极，只需将导线a原本接在B接线柱的一端改接到A接线柱（其他合理改法也可，如将导线d接C的一端改接到D接线柱），此时两个灯泡两端都分别接电源两极，形成并联电路。

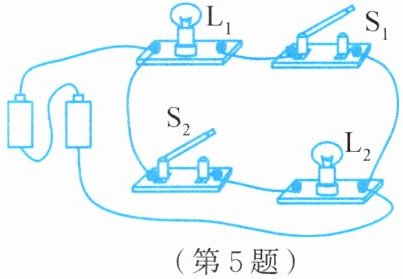

5. 如图所示的电路中，灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$是________联，在右上虚线框中画出其相应的电路图。

并；电路图为：电源两端并联两条支路，其中一条支路由$\mathrm{L}_{1}$和$\mathrm{S}_{1}$串联组成，另一条支路由$\mathrm{S}_{2}$和$\mathrm{L}_{2}$串联组成。

1. 判断电路连接方式：电流从电源流出后分为两条独立的工作路径，第一条路径依次经过灯$\mathrm{L}_{1}$、开关$\mathrm{S}_{1}$，第二条路径依次经过开关$\mathrm{S}_{2}$、灯$\mathrm{L}_{2}$，两条支路的电流最终汇合回到电源负极，两个灯泡工作时互不影响，因此$\mathrm{L}_{1}$、$\mathrm{L}_{2}$为并联。
2. 电路图绘制方法：先画出电源符号，从电源正极引出两条并联支路，第一条支路依次接入$\mathrm{L}_{1}$、$\mathrm{S}_{1}$，第二条支路依次接入$\mathrm{S}_{2}$、$\mathrm{L}_{2}$，最后将两条支路的末端共同连接回电源负极，保证元件连接顺序和实物图完全对应。

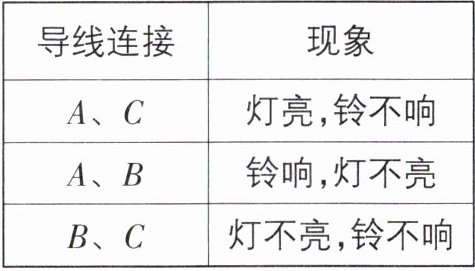

6. 如图所示,某电路中有一个封闭的电路盒,面板上有A、B、C三个接线柱及灯泡、电铃各一个。为了探究盒内的电路结构,某同学做了多次实验,实验结果记录如下表。根据实验情况,请你在虚线框内画出电路盒内的电路图。


导线连接 | 现象
--- | ---
A、C | 灯亮,铃不响
A、B | 铃响,灯不亮
B、C | 灯不亮,铃不响

电路图结构如下：电源一端接接线柱A，电源另一端分两个支路，第一条支路只有灯泡，末端接接线柱C；第二条支路只有电铃，末端接接线柱B，三个接线柱A、B、C独立向外引出。

我们逐步分析实验现象推导盒内电路结构：
1. 导线连接A、C时，灯亮、铃不响，说明此时只有灯泡接入电路形成通路，电铃未接入；
2. 导线连接A、B时，铃响、灯不亮，说明此时只有电铃接入电路形成通路，灯泡未接入；
3. 导线连接B、C时，灯和铃都不工作，说明B、C之间无法形成包含电源的有效通路。
综合以上现象可得：A为公共接线端，盒内电源的一极直接与A相连，电源的另一极分别连接灯泡的一端、电铃的一端，灯泡的另一端单独接接线柱C，电铃的另一端单独接接线柱B，灯泡和电铃为两条独立的支路。

1. 如图所示，A、B是由同种材料制成的长度相同，横截面积不同的两段导体。将它们串联后接入电路中，比较这两段导体的电阻及通过它们的电流，正确的是（）。

A.$R_A＜R_B$、$I_A＜I_B$
B.$R_A＜R_B$、$I_A=I_B$
C.$R_A＞R_B$、$I_A=I_B$
D.$R_A=R_B$、$I_A＜I_B$

B

1. 比较电阻大小：导体的电阻由材料、长度、横截面积决定。已知A、B是同种材料、长度相同的两段导体，从图中可见A的横截面积大于B的横截面积，在材料、长度相同时，导体横截面积越大电阻越小，因此$R_A＜R_B$。
2. 比较电流大小：两段导体串联接入电路，根据串联电路的电流特点，串联电路中各处电流相等，因此$I_A=I_B$。
综上符合条件的是选项B。
