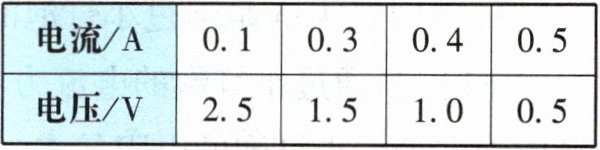

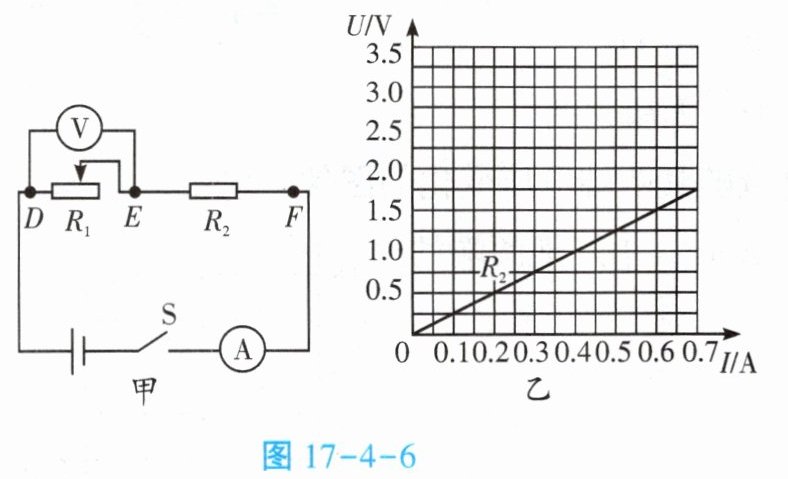

4. 某实验的电路如图17-4-6甲所示。闭合开关，改变$R_1$接入电路的阻值，记下几组电流表、电压表的读数如下表。图乙为$R_2$的$U-I$图线。
（1）求$R_2$的阻值。
（2）根据表中的数据在图乙中描点并连线。
（3）电流表示数为0.4 A时，DF两端电压为多少？
（4）电流表示数为0.2 A时，EF两端电压为多少？DE两端电压为多少？$R_1$接入电路的电阻为多少？DF两端电压为多少？


图17-4-6

4. (1) 由图17-4-6乙可知，$R_2$两端电压$U_2=1\ \mathrm{V}$时，流过它的电流$I=0.4\ \mathrm{A}$，$R_2=\frac{U_2}{I}=\frac{1\ \mathrm{V}}{0.4\ \mathrm{A}}=2.5\ \Omega$。

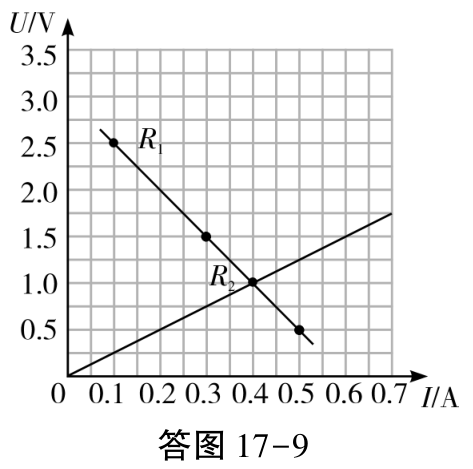

(2) 如所示。
(3) $R_1$和$R_2$串联，$I_1=I_2=0.4\ \mathrm{A}$。由可知，当$I_1=0.4\ \mathrm{A}$时，$U_{DE}=1\ \mathrm{V}$；当$I_2=0.4\ \mathrm{A}$时，$U_{EF}=1\ \mathrm{V}$。$U_{DF}=U_{DE}+U_{EF}=1\ \mathrm{V}+1\ \mathrm{V}=2\ \mathrm{V}$。
(4) $R_1$和$R_2$串联，$I_1'=I_2'=0.2\ \mathrm{A}$。由可知，当$I_1'=0.2\ \mathrm{A}$时，$U_{DE}'=2\ \mathrm{V}$；当$I_2'=0.2\ \mathrm{A}$时，$U_{EF}'=0.5\ \mathrm{V}$。$R_1'=\frac{U_{DE}'}{I_1'}=\frac{2\ \mathrm{V}}{0.2\ \mathrm{A}}=10\ \Omega$；$U_{DF}'=U_{DE}'+U_{EF}'=2\ \mathrm{V}+0.5\ \mathrm{V}=2.5\ \mathrm{V}$。
