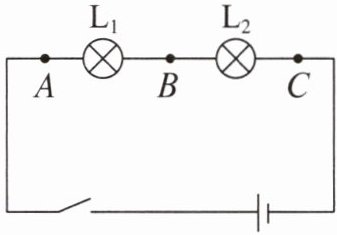

1. 如图所示，将电压表的两端分别连接A与B、B与C、A与C，测量后可知电压之间的关系为。
2. 串联电路中电源两端的电压等于各用电器两端的电压，表达式为。
3. 串联电池组两端的电压等于每节电池两端的电压。

1.$U_{AC}=U_{AB}+U_{BC}$
2. 之和；$U=U_1+U_2+U_3+\dots$
3. 之和

【分析】
首先观察电路图，明确L₁与L₂为串联连接，A、B间的电压是L₁两端的电压，B、C间的电压是L₂两端的电压，A、C间的电压是串联电路的总电压。结合串联电路电压的基本规律，即可解答各问题。
【解析】
1. 由电路图可知，L₁和L₂串联，A、B两点间的电压为L₁两端的电压，B、C两点间的电压为L₂两端的电压，A、C两点间的电压为串联电路的总电压，根据串联电路电压规律，总电压等于各部分电路两端电压之和，因此$U_{AC}=U_{AB}+U_{BC}$。
2. 串联电路中，电源两端的总电压等于各用电器两端的电压之和，对应的表达式为$U=U_1+U_2+U_3+\dots$。
3. 串联电池组的电压规律是：总电压等于每节电池两端的电压之和。
【答案】
1. $U_{AC}=U_{AB}+U_{BC}$；2. 之和；$U=U_1+U_2+U_3+\dots$；3. 之和
【知识点】
串联电路电压规律、电池组电压规律
【点评】
本题考查串联电路电压的基本规律，属于基础知识点的直接应用，难度较低，需要学生牢记串联电路电压的特点。
【难度系数】
0.8

1.如图所示，分别测出图中小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$以及电源两端的电压。并联电路中两个支路上小灯泡两端的电压与电源两端的电压。
2.并联电路中电源两端的电压与各支路上用电器两端的电压，表达式为。

1. 相等
2. 相等；$U=U_1=U_2=U_3=\dots$

【分析】
首先观察电路图，确定小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$为并联连接。要解决本题，需明确探究并联电路电压规律的实验思路：分别测量各支路小灯泡两端的电压以及电源两端的电压，通过对比测量结果总结并联电路的电压特点，进而完成题目填空。
【解析】
根据并联电路的电压规律，实验测量结果显示：并联电路中，各支路上小灯泡两端的电压与电源两端的电压相等；并联电路中电源两端的电压与各支路上用电器两端的电压也相等，其表达式为$U=U_1=U_2=U_3=\dots$（$U$为电源电压，$U_1、U_2、U_3$为各支路用电器两端的电压）。
【答案】
1. 相等；2. 相等；$U=U_1=U_2=U_3=\dots$
【知识点】
并联电路电压规律、并联电路
【点评】
本题考查并联电路的基础电压规律，属于电学入门知识点，侧重考查学生对并联电路电压特点的识记，难度较低，是学生必须掌握的基础内容。
【难度系数】
0.8
