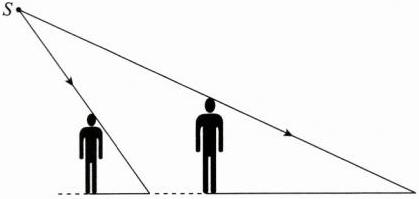

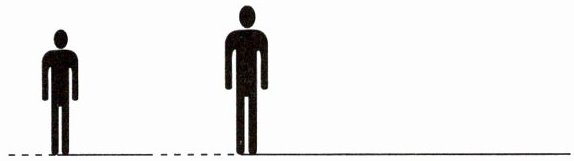

1.冬日寒冷，两位同学在课间晒太阳，于是便在地上留下了他俩的影子（图中实线部分），尝试通过光路作图的方法大致确认此时太阳S所在的位置。
答案
1.
2. 请在图中作出物体AB通过小孔在屏上所成的像$A'B'$（保留作图痕迹）。
答案
2.

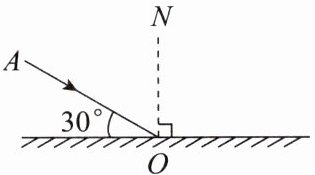

3. 如图所示，入射光线与镜面成 $ 30° $ 角射在平面镜上，请在图中画出反射光线并标出反射角的度数。
答案
3.

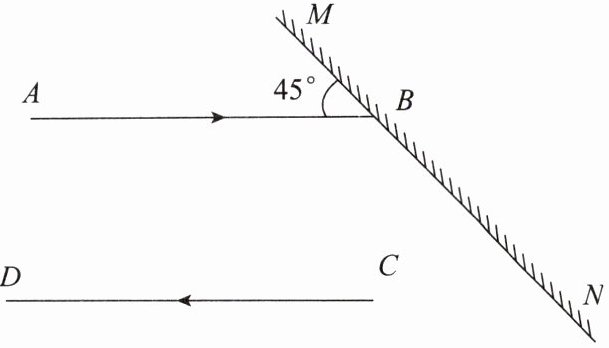

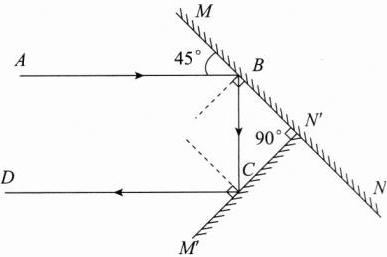

4.如图所示，光线AB射向平面镜MN，经MN反射后的光线射向另一平面镜M'N'（图中未画出），再经M'N'反射后沿CD射出，CD//AB。请画出光线AB经平面镜MN反射的光路图和平面镜M'N'。
答案
4.
5. 如图所示，$S'$为点光源$S$在平面镜中所成的像，点光源$S$为图中平面镜左侧三点中的某一点，请利用平面镜成像特点作图，确定点光源的位置并标出$S$。
答案
5.

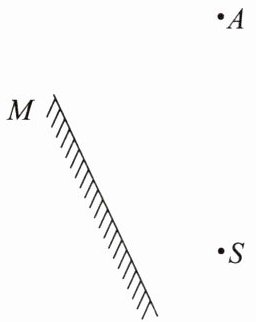

6.[2025·安徽中考]如图所示，M为平面镜，S为光源。请作出S发出的光经平面镜反射后通过A点的光路图(保留作图痕迹)。
答案
6.

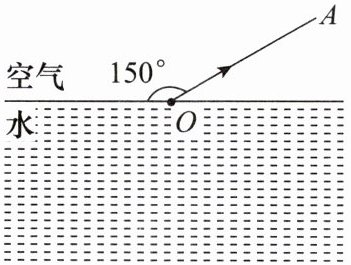

7.如图所示，一条光线从水中斜射向水面时发生了折射，OA为折射光线，请在图中作出大致的入射光线并标出折射角的度数。
答案
7.

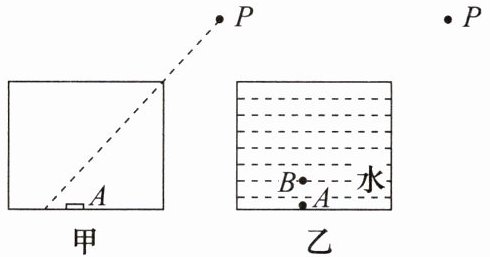

8.小明将装有硬币A的空杯放在弟弟面前，弟弟的眼睛在P点看不到硬币，如图甲所示。小明向杯中缓缓注入水，弟弟的眼睛在P点看到了硬币在B点，如图乙所示。请你在图乙中画出弟弟看到硬币的入射光线、折射光线，并标出折射角r(保留作图痕迹)。
答案
8.
