9.光从玻璃斜射入空气中,在玻璃与空气的交界面上发生折射和反射,反射光线OC如图所示,请在图中画出入射光线AO和折射光线OB的大致方向。
答案
9.
10.一个底面镀银的球冠形玻璃球放置在水平桌面上，其横截面如图所示。一条光线从玻璃球冠上表面的M点通过球心O射到球冠的底面N点。虚线PN为底面AB的法线。画出该光线经底面AB反射后在球冠形玻璃球内外的光路图。
答案
10.

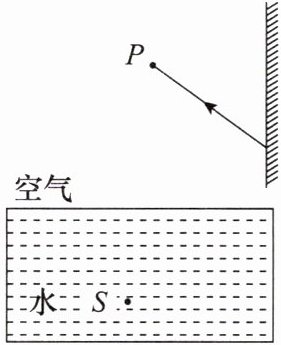

11.[2025·大庆中考]通过鱼缸右侧上方的平面镜可观察到鱼缸中的小鱼,请画出人眼P通过平面镜看到水中小鱼S的光路图(保留
作图痕迹）。
作图痕迹）。答案
11.

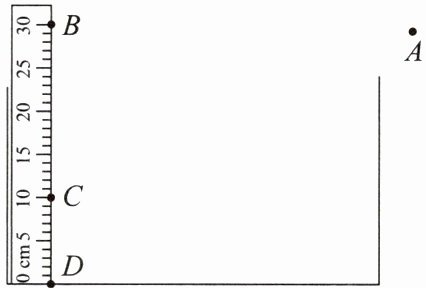

12. 为测量容器中水的深度，一同学将刻度尺竖直插入水中，如图所示。从A处向水中看去，看到刻度尺上B点在水中所成的像位于C点，同时看到水中D点的像也位于C点。请据此：
(1)用虚线画出水面位置；
(2)完成看到D点的光路图。
(1)用虚线画出水面位置；
(2)完成看到D点的光路图。
答案
12.

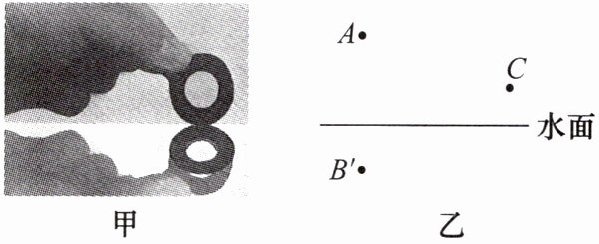

13. 小明将两个大小相同的红、蓝环粘在一起形成“8”字。手拿红环将蓝环竖直放入水中，使蓝环刚好浸没，从水面上方C点可以观察到红环的“倒影”和蓝环的像并不完全重合，如图甲所示。
(1)请在图乙中作出红环最上端A点在水中的像A'点；
(2)B'点为蓝环最下端B点的像，请在图乙中完成从C点看到B点的光路。
(1)请在图乙中作出红环最上端A点在水中的像A'点；
(2)B'点为蓝环最下端B点的像，请在图乙中完成从C点看到B点的光路。
答案
13.
