自主预习
请同学们预习本节课教材内容，完成下表。

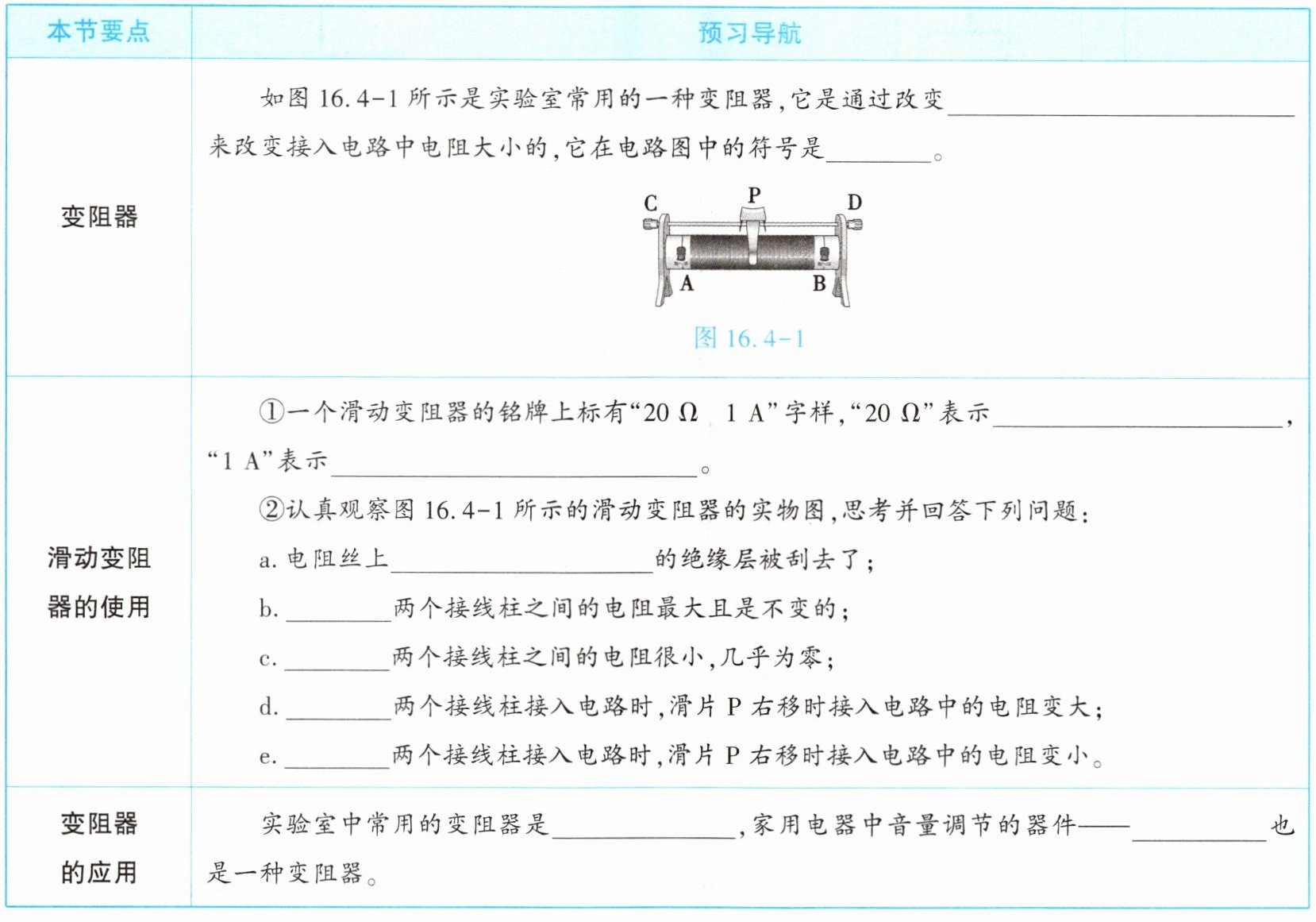

本节要点 预习导航
变阻器 如图16.4-1所示是实验室常用的一种变阻器，它是通过改变来改变接入电路中电阻大小的，它在电路图中的符号是。

图16.4-1
滑动变阻器的使用 ①一个滑动变阻器的铭牌上标有“20 Ω 1 A”字样，“20 Ω”表示，“1 A”表示。。
②认真观察图16.4-1所示的滑动变阻器的实物图，思考并回答下列问题：
a. 电阻丝上的绝缘层被刮去了；
b. 两个接线柱之间的电阻最大且是不变的；
c. 两个接线柱之间的电阻很小，几乎为零；
d. 两个接线柱接入电路时，滑片P右移时接入电路中的电阻变大；
e. 两个接线柱接入电路时，滑片P右移时接入电路中的电阻变小。
变阻器的应用 实验室中常用的变阻器是，家用电器中音量调节的器件——也是一种变阻器。

接入电路中电阻丝的长度

①. 滑动变阻器的最大电阻为20 Ω
①. 允许通过的最大电流为1 A
a. 与滑片P接触处
b. A、B
c. C、D
d. A、C(或A、D)
e. B、C(或B、D)
滑动变阻器
电位器

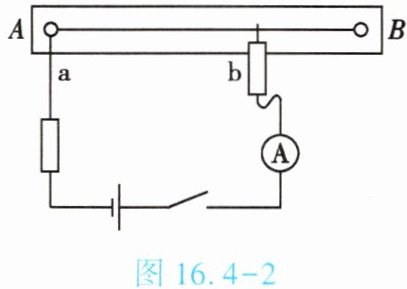

1. (★)如图16.4-2所示,AB是一根合金电阻丝,其左半段接入电路,当滑动端b沿电阻丝向右滑动时,电阻丝接入电路中的长度,电阻将,电路中的电流将。

1. 增加 变大 减小

2. (★)将滑动变阻器接入电路,不但可以改变电流的大小,还可以保护电路。为了保证安全,在连接电路的过程中,开关应;
在闭合开关前,应把滑动变阻器的滑片调到的位置。

2. 断开 接入电路的电阻最大
