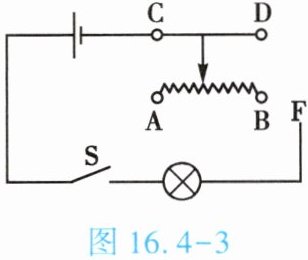

3. (★★)如图16.4-3所示，闭合开关S后，要使滑动变阻器的滑片向右移动时灯泡变暗，应把F端与滑动变阻器的
A
接线柱用导线连接起来。答案
3. A
4. (★★)如图16.4-4所示的滑动变阻器，A、B两个接线柱间电阻丝的电阻是50 Ω，P在AB的中点。若将A、B两个接线柱接入电路中，接入电路的电阻为
50
Ω；若将C、D两个接线柱接入电路中，接入电路的电阻为0
Ω；若将A、C两个接线柱接入电路中，接入电路的电阻为25
Ω，这时P向右移动，接入电路的电阻将变大
。答案
4. 50 0 25 大
5.(★★)(双选)关于变阻器的应用,下列说法错误的是
【 】
A.滑动变阻器不能改变电路中的电流
B.数字电位器是一种用数字信号控制电阻的器件
C.电位器可应用在可调音量的音箱上
D.调光灯内的电位器与灯泡并联
【 】
A.滑动变阻器不能改变电路中的电流
B.数字电位器是一种用数字信号控制电阻的器件
C.电位器可应用在可调音量的音箱上
D.调光灯内的电位器与灯泡并联
答案
AD
1. (★★)将图16.4-5中的滑动变阻器接入电路，要求当滑片P向左移动时，电路中的电流增大，则滑动变阻器接入电路的接线柱应是
【 】
A.A和D
B.B和C
C.A和B
D.C和D
【 】
A.A和D
B.B和C
C.A和B
D.C和D
答案
A
2. (★★★)如图16.4-6所示,电源电压保持不变,$R_t$为热敏电阻的电阻,其大小随温度的降低而增大。现闭合开关,往热敏电阻上擦一些酒精后,热敏电阻的温度将降低,电流表的示数将
变小
(填“变大”“变小”或“不变”)。答案
2. 变小
3. (★★)若把两只标有“220 Ω 1.5 A”和“100 Ω 1 A”字样的滑动变阻器串联起来使用,则电路中允许通过的最大电流为 【 】
A.1.5 A
B.1 A
C.0.5 A
D.2.5 A
A.1.5 A
B.1 A
C.0.5 A
D.2.5 A
答案
B

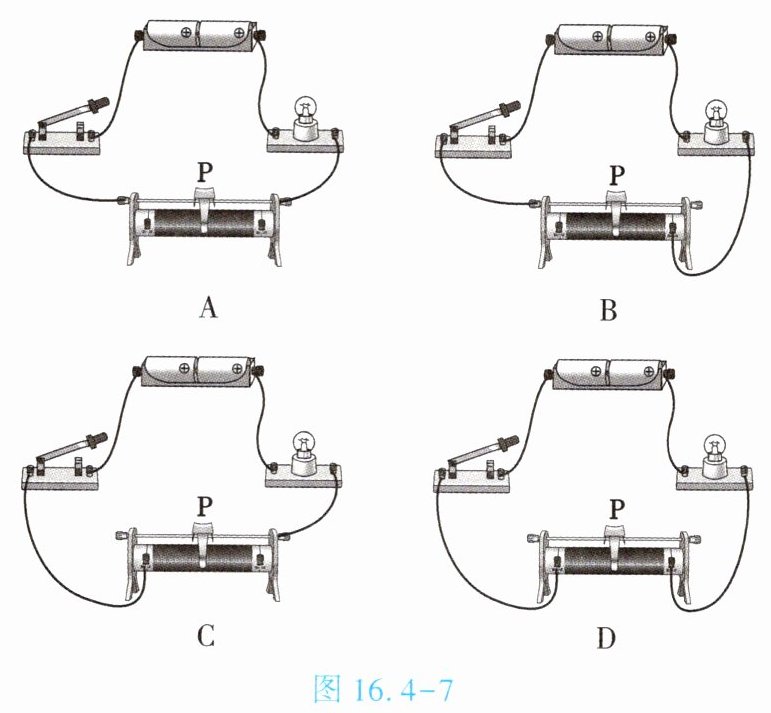

4. (★★)如图16.4-7所示，闭合开关后，向右移动滑动变阻器的滑片P，小灯泡变亮的是 【 】
答案
B
