1. 下列对欧姆定律的理解正确的是 （）

A.通过导体的电流越大,导体的电阻就越小
B.在同一电路中,导体的电阻与导体两端的电压成正比
C.同一定值导体两端的电压越大,通过这段导体的电流越大
D.在电阻一定时,导体两端的电压与通过导体的电流成正比

2. 通过阻值不同的两个电阻的电流随电压变化的$I-U$图像如图所示,从图中得出的下列结论中正确的是 ()

A.$R_1 ＞ R_2$
B.当$R_1$两端的电压为0时,$R_1$的电阻也为0
C.$R_1$、$R_2$串联接入电路中,则它们两端的电压$U_1 ＜ U_2$
D.$R_1$、$R_2$并联接入电路中,则通过它们的电流$I_1 ＜ I_2$

第2小题图

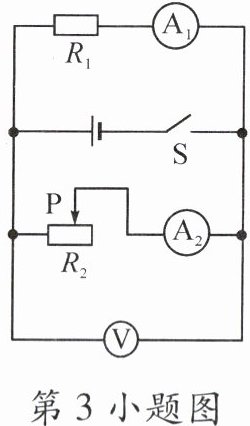

第3小题图

第4小题图

C

1. 取I-U图像中相同电压，可得通过$R_1$的电流大于$R_2$，由$R=\frac{U}{I}$可知$R_1＜R_2$，A错误；2. 电阻是导体本身的属性，与两端电压和通过的电流无关，$R_1$两端电压为0时电阻不为0，B错误；3. 串联电路电流处处相等，已知$R_1＜R_2$，由$U=IR$可得$U_1＜U_2$，C正确；4. 并联电路各支路两端电压相等，已知$R_1＜R_2$，由$I=\frac{U}{R}$可得$I_1＞I_2$，D错误。

3. 如图所示的电路中,电源电压保持不变。闭合开关S,当滑动变阻器的滑片P向右移动时,变大的是 ()

A.电流表$\mathrm{A}_1$的示数
B.电流表$\mathrm{A}_2$的示数
C.电压表的示数与电流表$\mathrm{A}_1$示数的比值
D.电压表的示数与电流表$\mathrm{A}_2$示数的比值

4.如图是某款电子测温仪内部的原理图,电源电压保持不变,$R_0$为定值电阻,$R$为热敏电阻,其阻值随温度的升高而减小。下列说法正确的是 ()

A.显示仪是由电流表改装而成的
B.被测者体温越低,电路中的电流越大
C.被测者体温越高,定值电阻$R_0$两端电压越小
D.将$R_0$换为阻值更大的电阻,测相同温度时,显示仪示数变大

D

由题意可知，定值电阻$R_0$与热敏电阻$R$串联：
1. 选项A：显示仪并联在$R_0$两端，是电压表改装而成，A错误。
2. 选项B：被测者体温越低，热敏电阻$R$的阻值越大，电路总电阻越大，电源电压不变，根据欧姆定律$I=\frac{U}{R_{\mathrm{总}}}$，电路中的电流越小，B错误。
3. 选项C：被测者体温越高，热敏电阻$R$的阻值越小，电路总电阻越小，电路电流越大，根据$U_0=IR_0$，定值电阻$R_0$两端电压越大，C错误。
4. 选项D：测相同温度时，热敏电阻$R$的阻值不变，将$R_0$换为阻值更大的电阻，根据串联分压规律，$R_0$分得的电压变大，即显示仪示数变大，D正确。
